这个问题，我在论坛发过帖子，也在群里问过，问题还是没能解决，于是恳请FAE支持。

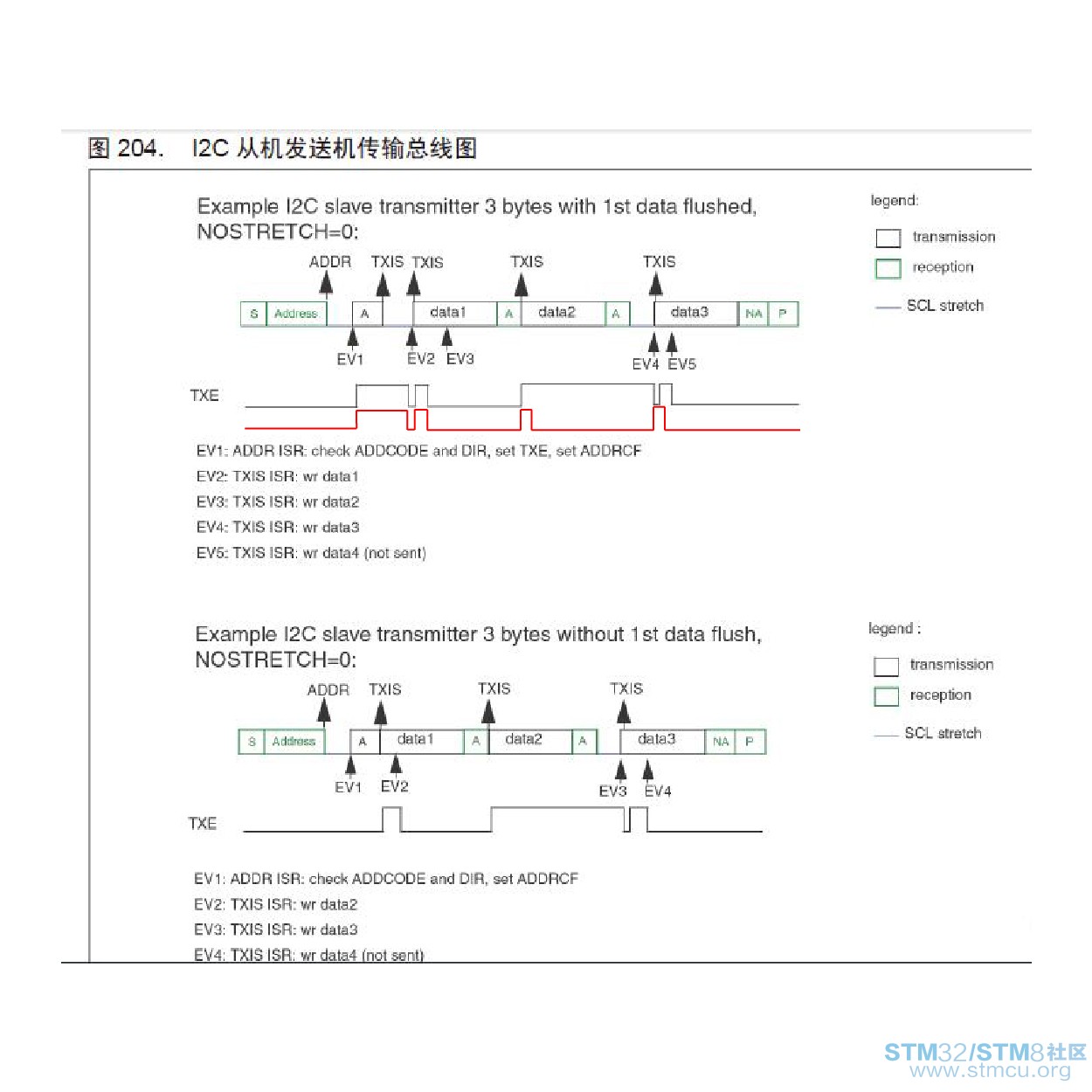

在看STM32F0的用户手册中发现一个困惑不已的时序，如下图所示，其中红色线条是我自己画的。
以我的理解，EV4这个事件应该发生在红线那个时间点，而手册中却不是这样，这是什么原因？是文档的作者刻意为了体现时钟延展的功能而设计的？还是说实际上就是文档中所示的？

首先TXE为1时,说明DR寄存器为空,DATA2那段为什么会立刻拉低呢?没有到当前数据的ACK为什么要放数据到DR?如果没放,TXD为何会拉低?EV4,EV5同理..

butterflyspring 发表于 2018-4-2 10:54
首先TXE为1时,说明DR寄存器为空,DATA2那段为什么会立刻拉低呢?没有到当前数据的ACK为什么要放数据到DR?如果 ...

TXE位在DATA2那段不是立刻拉高，是等到DR中的数据转移到移位寄存器时拉高，然后DR空，TXIS也置位，这时就发生EV4事件，写入DATA3，紧接着TXE拉低。EV4事件应当发生在类似EV3的位置，而不是官方文档中跑到DATA2的ack信号之后，除非在之前没有来得及处理才会到官方文档中的位置。不知道我理解的对不对

butterflyspring 发表于 2018-4-2 10:54
首先TXE为1时,说明DR寄存器为空,DATA2那段为什么会立刻拉低呢?没有到当前数据的ACK为什么要放数据到DR?如果 ...

至于官方文档中的时序图data2转移到移位寄存器后要不要立刻写data3，这是软件处理的问题，可以这时候写，也可以等对方应答后再写，但EV4事件是发生在data2转移到移位寄存器后就发生

butterflyspring 发表于 2018-4-2 10:54
首先TXE为1时,说明DR寄存器为空,DATA2那段为什么会立刻拉低呢?没有到当前数据的ACK为什么要放数据到DR?如果 ...

如果按您说的一定要等到对方应答后再写，那么该时序图中的EV5事件也不用写入data4了

stanleysit 发表于 2018-4-2 14:47
TXE位在DATA2那段不是立刻拉高，是等到DR中的数据转移到移位寄存器时拉高，然后DR空，TXIS也置位，这时就 ...

我没看明白你说的意思,首先你第一个修改的红色线,TXD为什么在Data2会下降?肯定是在收到ACK之后才开始处理下一个数据呀

我大概明白你的意思,如果data2那里,你要在没ACK就放数据,这没关系,根据自己应用就好.如果你提前放了,那EV4上面的TXIS就和DATA2那个TXIS一样.

butterflyspring 发表于 2018-4-2 15:29
我大概明白你的意思,如果data2那里,你要在没ACK就放数据,这没关系,根据自己应用就好.如果你提前放了,那EV4 ...

其实我是想表达的时官方文档的那个时序图有问题，真正的EV4并不是发生在官方文档指出的那个位置，而是我画的红线第一处与官方时序不同的那个位置，至于什么时候处理EV4这是另一回事，可以在官方指出的那个位置处理。EV4发生在什么位置与什么时候处理是两回事，所以我觉得官方的文档会在一定程度误导读者，请您指点

stanleysit 发表于 2018-4-2 15:39
其实我是想表达的时官方文档的那个时序图有问题，真正的EV4并不是发生在官方文档指出的那个位置，而是我 ...

所以就说,看你什么时候放那个data3了

butterflyspring 发表于 2018-4-2 15:55
所以就说,看你什么时候放那个data3了

写入data3可以在我画的红线第一次与官方文档不同的位置，也可以在官方文档所指的位置，但EV4这个事件，是发生在data2转移至移位寄存器后立刻就发生的，官方文档并没有强调这一点，这对读者的理解是存在误导的，会让人误以为EV4就是在官方文档所指的位置发生。

stanleysit 发表于 2018-4-2 16:03
写入data3可以在我画的红线第一次与官方文档不同的位置，也可以在官方文档所指的位置，但EV4这个事件，是 ...

EV3是data2,EV4是data3呀.....

butterflyspring 发表于 2018-4-2 16:08
EV3是data2,EV4是data3呀.....

这个我知道啊，我表达的是对的啊
