环境：
2 ?2 u7 a4 g9 i5 ^
主机:WIN8
8 k: \+ W' r* W1 J; e$ U6 C
& s5 g2 b# a: w5 ?开发环境:MDK5.13
* l& L& g4 a, {) v8 n$ C" g" {+ i' K
, j( f, N0 t7 [4 B+ r: K$ q2 }emwin版本：STemWinLibrary522

, ?% H' F8 d2 A6 L# q7 emcu: stm32f407VGT6

' s1 I% [$ H6 @开发板：安富莱STM32-X3
3 R% I3 n7 R) v( ^
- G" o. h& o0 K$ RTFT型号：艾蓝2.8寸TFT，主控芯片：ILI9325
2 l. X' d# [! ~% i" |5 ~% h
说明:

  }/ V# y. |3 ]在STM32F407上移植emwin，驱动屏幕接口为FSMC

移植步骤：
1 U# Z" c$ I" @8 n1 M3 S1.MDK新建文件结构

2 T2 }$ n: y) Y* _4 M
+ x$ m4 r% Z' {* _! {
2.GUIConf.c文件修改
    a)增加宏定义：
& k9 f* `) C/ b( R

1. [cpp] view plain copy
   + i( y9 \: N. L2 h( _
2. #define GUI_NUMBYTES  (1024 * 80)

3. #define GUI_BLOCKSIZE 0x80

复制代码

    b)GUI_X_Config(void)函数中增加语句：
  [7 J, O0 f; }  J0 T/ P

1. [cpp] view plain copy
   7 A: J2 a5 S# _  E
2. GUI_ALLOC_SetAvBlockSize(GUI_BLOCKSIZE);
   0 {  W0 P; n" h
3. [cpp] view plain copy

复制代码

修改后：

1. [cpp] view plain copy

2. /*********************************************************************

3. *

4. *       GUI_X_Config
   9 f* |5 X) g# ~4 A7 o7 S# r
5. *
   1 z* y( V, }- b8 n
6. * Purpose:

7. *   Called during the initialization process in order to set up the
   / {) X- X6 O# @
8. *   available memory for the GUI.
   7 A( o; |5 a, E3 e# K
9. */
   / I0 u  x) x* R/ T5 F7 C! b1 H% o
10. void GUI_X_Config(void) {
    1 ^# e( z" c' z( ~
11.   //

12.   // 32 bit aligned memory area

13.   //
    7 f+ B. k, y# Z8 \  d3 X
14.   static U32 aMemory[GUI_NUMBYTES / 4];
    . N9 }5 o. z8 I+ i( d+ P) \) D8 c2 I
15.   //
    ( a4 B9 F3 M- K* r
16.   // Assign memory to emWin

17.   //
    ) v7 |( C( }# e! v  D4 V
18.   GUI_ALLOC_AssignMemory(aMemory, GUI_NUMBYTES);

19.

20.     GUI_ALLOC_SetAvBlockSize(GUI_BLOCKSIZE);

21.   //
    - N# `" A4 d1 s$ {! M0 R
22.   // Set default font
    ! ?3 b0 M+ o' k, ]* W
23.   //

24.   GUI_SetDefaultFont(GUI_FONT_6X8);
    + v7 p: s( H5 K) S% b+ \. [7 y! O
25. }

复制代码

3.LCDConf_FlexColor_Template.c文件修改
    a)增加宏定义:

1. [cpp] view plain copy
   - c# G, u! P3 D$ N6 {6 ~  m7 y* V
2. #define LCD_REG_ADDRESS             BANK1_LCD_REG

3. #define LCD_DATA_ADDRESS            BANK1_LCD_RAM

复制代码

1. [cpp] view plain copy

2. <span lang="zh-CN"><span style="font-family:SimHei;font-size:18px;">
   & c# ?- X: [; r& S* Y$ r: }
3. </span></span>

复制代码

这两个BANK宏定义在tft驱动文件中定义：
* ~0 K9 o3 C5 r5 q; T

1. [cpp] view plain copy

2. <span style="font-family:SimHei;font-size:18px;">#define BANK1_BASE     ((uint32_t)(0x60000000 | 0x00000000))

3. #define BANK1_LCD_RAM   *(__IO uint16_t *)(BANK1_BASE +  (1 << (18 + 1))) /* FSMC 16位总线模式下，FSMC_A18口线对应物理地址A19 */

4. #define BANK1_LCD_REG   *(__IO uint16_t *)(BANK1_BASE)</span>

复制代码

具体值和接线相关
& I3 s, p5 v0 [. \& a2 J
    b)具体函数修改
# T2 ^; E( ~% w- M4 V3 @, |# w

1. [cpp] view plain copy
   ) t+ |8 J3 n+ N' z6 V" y
2. <span style="font-family:SimHei;font-size:18px;">/*********************************************************************
   * Q" H3 Y  i% {/ A2 ?1 r# G, n, F
3. *
   / G3 h4 G- ]0 L& H4 z2 i. m
4. *       Local functions
   & p5 ~! d# h, K& v8 n' `, d
5. *
     q+ D' k4 c: V8 s
6. **********************************************************************
   7 j( B; X/ h9 e; u  P& Z5 {2 {0 N
7. */
   - a+ R2 j# P5 @  F+ n- V. O0 S
8. /********************************************************************

9. *
   5 p6 H# n5 O3 N" x
10. *       LcdWriteReg
    1 D, [( Z( |& x' m! O
11. *

12. * Function description:
    8 N( Z3 y- Z  ]" Z1 W
13. *   Sets display register
      o2 ?% D# ?; M, `% |% x  q# p& O
14. */
    ! Z: r& r% W$ w- N) u# M/ b6 [
15. static void LcdWriteReg(U16 Data) {

16.   // ... TBD by user
    . [! H: _9 F/ \6 y: s+ h: e
17.     LCD_REG_ADDRESS = Data;
    - w# q0 P+ Y) G! I$ l; ~, v" a
18. }

19.

20. /********************************************************************

21. *

22. *       LcdWriteData
    4 A4 @6 S; \# p! K
23. *

24. * Function description:

25. *   Writes a value to a display register

26. */

27. static void LcdWriteData(U16 Data) {

28.   // ... TBD by user
    " E5 q4 C8 q7 p! z5 E+ R" n
29.     LCD_DATA_ADDRESS=Data;

30. }

31.

32. /********************************************************************
    1 U3 R: M8 m3 U. p' @4 j8 M: V
33. *

34. *       LcdWriteDataMultiple

35. *
    + v' I5 y: g* m. v" g7 @5 m5 E
36. * Function description:
    # @1 Z+ E: b; J# T5 {2 ?
37. *   Writes multiple values to a display register.
    ; q7 a: `, x/ |  g# x* K6 \
38. */

39. static void LcdWriteDataMultiple(U16 * pData, int NumItems) {

40.   while (NumItems--) {
    0 G. V& R- f# N( w* }
41.     // ... TBD by user

42.       LCD_DATA_ADDRESS=*pData++;

43.   }

44. }

45.

46. /********************************************************************

47. *
    0 A4 A% N; c7 j% ]9 @! h
48. *       LcdReadDataMultiple
    * e3 z+ @# c) |8 _9 F# h
49. *
    ) g& H6 W: u" v/ I3 V: e
50. * Function description:

51. *   Reads multiple values from a display register.

52. */

53. static void LcdReadDataMultiple(U16 * pData, int NumItems) {
    8 E, v" l4 a8 n2 V3 o7 a  V) p2 K
54.   while (NumItems--) {
    ' Z- i4 _3 i5 m! o: D# Q) a/ E1 p
55.     // ... TBD by user
    0 k3 \( O- J) Q7 R9 F
56.       *pData++=LCD_DATA_ADDRESS;

57.   }

58. }

59.

60. /*********************************************************************
    6 l* N4 p, k1 H5 S3 z" S! q
61. *
    + j) T6 k1 n5 }2 @+ z- L& z. A$ v
62. *       Public functions
    1 C* O" R$ b  H: g# L- |
63. *

64. **********************************************************************
    . `+ H  }7 t7 Z! ?. d9 M" Z
65. */

66. /*********************************************************************

67. *
    ! F0 J/ T$ y4 G" x. k
68. *       LCD_X_Config

69. *
    + Q! L3 ^3 n& e  s  r9 C
70. * Function description:

71. *   Called during the initialization process in order to set up the
    : q1 f  z. \6 @% V+ e( H' Q% E9 C) w
72. *   display driver configuration.
      Z% d! A" b2 G: y& t. u- o/ J% j
73. *

74. */

75. void LCD_X_Config(void) {
    ' J) J5 [4 N% i6 G( H' H, K& h! J
76.   GUI_DEVICE * pDevice;

77.   CONFIG_FLEXCOLOR Config = {0};

78.   GUI_PORT_API PortAPI = {0};

79.   //

80.   // Set display driver and color conversion
    3 m5 d6 Q& k3 t; c9 L  ]
81.   //

82.   pDevice = GUI_DEVICE_CreateAndLink(GUIDRV_FLEXCOLOR, GUICC_565, 0, 0);

83.   //

84.   // Display driver configuration, required for Lin-driver

85.   //

86.   LCD_SetSizeEx (0, XSIZE_PHYS , YSIZE_PHYS);

87.   LCD_SetVSizeEx(0, VXSIZE_PHYS, VYSIZE_PHYS);
    # O5 l% U/ s( V6 _7 a! {
88.   //

89.   // Orientation

90.   //

91.   //Config.Orientation = GUI_SWAP_XY | GUI_MIRROR_Y;
    ( t& K2 P, M- [0 M
92.   Config.FirstCOM = 0;
    ) r5 K& ~, C6 s( R
93.   Config.FirstSEG = 0;
    + E% a& }' @9 ?8 \8 d2 f4 U! }8 C+ }
94.   //Config.Orientation = GUI_MIRROR_X | GUI_MIRROR_Y;

95.   Config.NumDummyReads = 2;

96.   GUIDRV_FlexColor_Config(pDevice, &Config);

97.   //

98.   // Set controller and operation mode

99.   //

100.   PortAPI.pfWrite16_A0  = LcdWriteReg;
     6 x# {8 @, {4 J, B
101.   PortAPI.pfWrite16_A1  = LcdWriteData;
     ; r9 S+ `: {7 n# ^
102.   PortAPI.pfWriteM16_A1 = LcdWriteDataMultiple;
     $ I, }" b  [* b
103.   PortAPI.pfReadM16_A1  = LcdReadDataMultiple;

104.   GUIDRV_FlexColor_SetFunc(pDevice, &PortAPI, GUIDRV_FLEXCOLOR_F66708, GUIDRV_FLEXCOLOR_M16C0B16);

105.     //GUIDRV_FlexColor_SetFunc(pDevice, &PortAPI, GUIDRV_FLEXCOLOR_F66709, GUIDRV_FLEXCOLOR_M16C0B16);

106. }</span>

复制代码

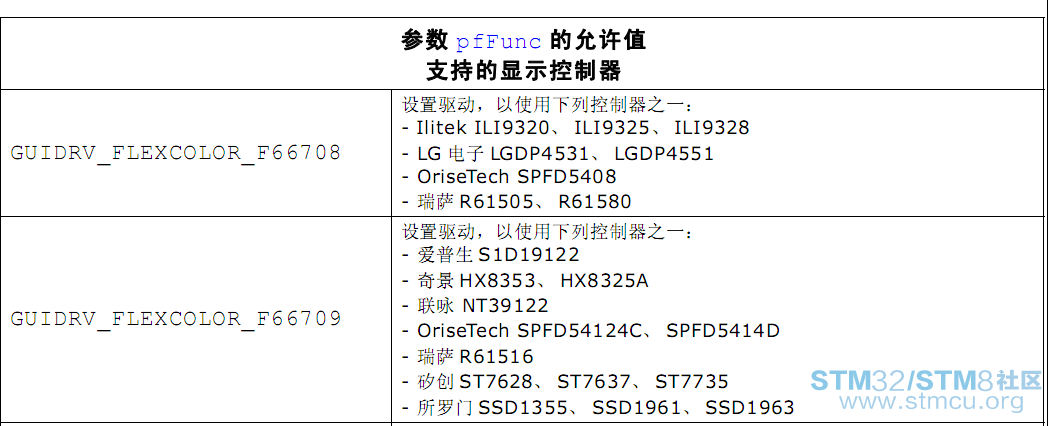

其中：GUIDRV_FlexColor_SetFunc函数说明：

% G4 ]; @; L, I0 y- Q

因为主控芯片为ILI9325,所以参数选择GUIDRV_FLEXCOLOR_F66708

4.GUI_X.c文件修改
$ u$ c7 J: v" ^; ]7 [- X# `: @5 _
& M5 `2 Z* S2 S+ t) l      此文件控制的是GUI中的延时，可以用定时器配合实现，修改如下：
: l& Y8 l; s& X2 p) {* H

1. [cpp] view plain copy

2. <span style="font-family:SimHei;font-size:18px;">/*********************************************************************
   $ |/ |  y$ {; S5 V5 c
3. *
   4 R3 m* n. w& D7 W8 E4 b( o# c; H
4. *       Global data
   , b0 b: s5 W6 g% ?$ d2 N2 E
5. */
   7 X; j  S( c, @- \5 _( x
6. volatile GUI_TIMER_TIME OS_TimeMS;
   9 A) u, L, @& v% Z2 x+ Q/ a
7.
   6 a. |' s& k# n9 J7 b. F) z
8. /*********************************************************************
   + ?  ^/ a( [& t! x- f1 u' }
9. *
   . R$ Z+ j) o4 H& {! J6 Y
10. *      Timing:

11. *                 GUI_X_GetTime()
    # u1 N8 m3 c- g' X. M) e2 ^- W, h
12. *                 GUI_X_Delay(int)
    # z' P! D2 r; O$ E
13.
    % y; F3 Y/ A, T  S
14.   Some timing dependent routines require a GetTime

15.   and delay function. Default time unit (tick), normally is
    # L$ I6 M( t; U4 M1 q
16.   1 ms.
    ' O) _  s* d$ K3 }2 ]0 f0 T6 a0 l4 H
17. */

18.

19. extern __IO int32_t g_iRunTime;
    ' g# Z* i1 [4 X7 G/ H0 X
20. GUI_TIMER_TIME GUI_X_GetTime(void) {
    - l8 V: d8 N+ p* C6 P
21.   //return OS_TimeMS;

22.     return g_iRunTime;
    : Q  s, r" H7 i; {, t
23. }
    3 k1 S& o1 d3 k& z, _& A8 V
24.
    - Z' z9 }% }( w  v9 _9 v8 i4 n
25. void GUI_X_Delay(int ms) {
    ! T" D% |$ L' ^0 I( l
26. //  int tEnd = OS_TimeMS + ms;
    ) I, G! {5 z* S( z
27. //  while ((tEnd - OS_TimeMS) > 0);
    6 L0 C! M8 P* Y
28.
    3 S7 `9 ?3 R* {! d) j) o& b. m
29.     int tEnd = g_iRunTime + ms;

30.     while ((tEnd - g_iRunTime) > 0);

31. }</span>


复制代码

5.主函数实现：
8 t. H5 Z+ j- D; k  s

1. [cpp] view plain copy
   . |' s' O  r9 p# B# j' R: I" H. }
2. <span style="font-family:SimHei;font-size:18px;">int main(void)
   ) p3 _" I/ t, P2 r( y/ @5 [
3. {
   # u; `5 \, V8 ~9 b* I. h0 M  |
4.     /*
   * n' Y- V- N* C3 m% t# ~$ @8 {
5.         ST固件库中的启动文件已经执行了 SystemInit() 函数，该函数在 system_stm32f4xx.c 文件，主要功能是

6.     配置CPU系统的时钟，内部Flash访问时序，配置FSMC用于外部SRAM

7.     */

8.

9.     bsp_Init();     /* 硬件初始化 */

10.     PrintfLogo();   /* 打印例程信息到串口1 */

11.     vLCDInit();

12.

13. //  vClearScreen(Green);

14. //  vSetTextColor(Red);
    ( r2 I; {) Q2 p8 y+ k
15. //  vPutString(20,0, "NanJing RF Tracking!!!!!");

16. //  ShowImage();

17.     //DemoFatFS();  /* SD卡文件系统演示程序 */

18.     //RCC_AHBPeriphClockCmd(RCC_AHBPeriph_CRC, ENABLE);

19.     RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_CRC, ENABLE);
    + J  N4 p5 V! _) L( ^, P, s3 L+ S- {1 Y
20.     GUI_Init();
    % H5 l( n% b2 Y* x+ Z
21.     GUI_DispString("I am jdh!");
    9 E3 r* O# q* }
22.

23.     while (1)

24.     {

25.         GUI_Delay(1000);

26.     }
    7 u2 x) h* M( [
27. }</span>

复制代码

注意：

1. [cpp] view plain copy

2. <span style="font-family:SimHei;font-size:18px;">RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_CRC, ENABLE);</span>

复制代码

# `2 x* k' `. J5 r  I函数是必须的，否则GUI将不工作，这是ST公司防止其他芯片用此GUI的措施。
/ V4 Y: }* I. @3 Q# x. B
+ j8 n5 q8 z8 K效果：


! n  s2 I2 a! c5 V8 r  o
7 |- {5 F- a* h: ?4 A转载自jdh
