带wifi和lcd的交流电源监视器

[复制链接]
丿灬幸灬 发布时间:2018-12-1 22:36

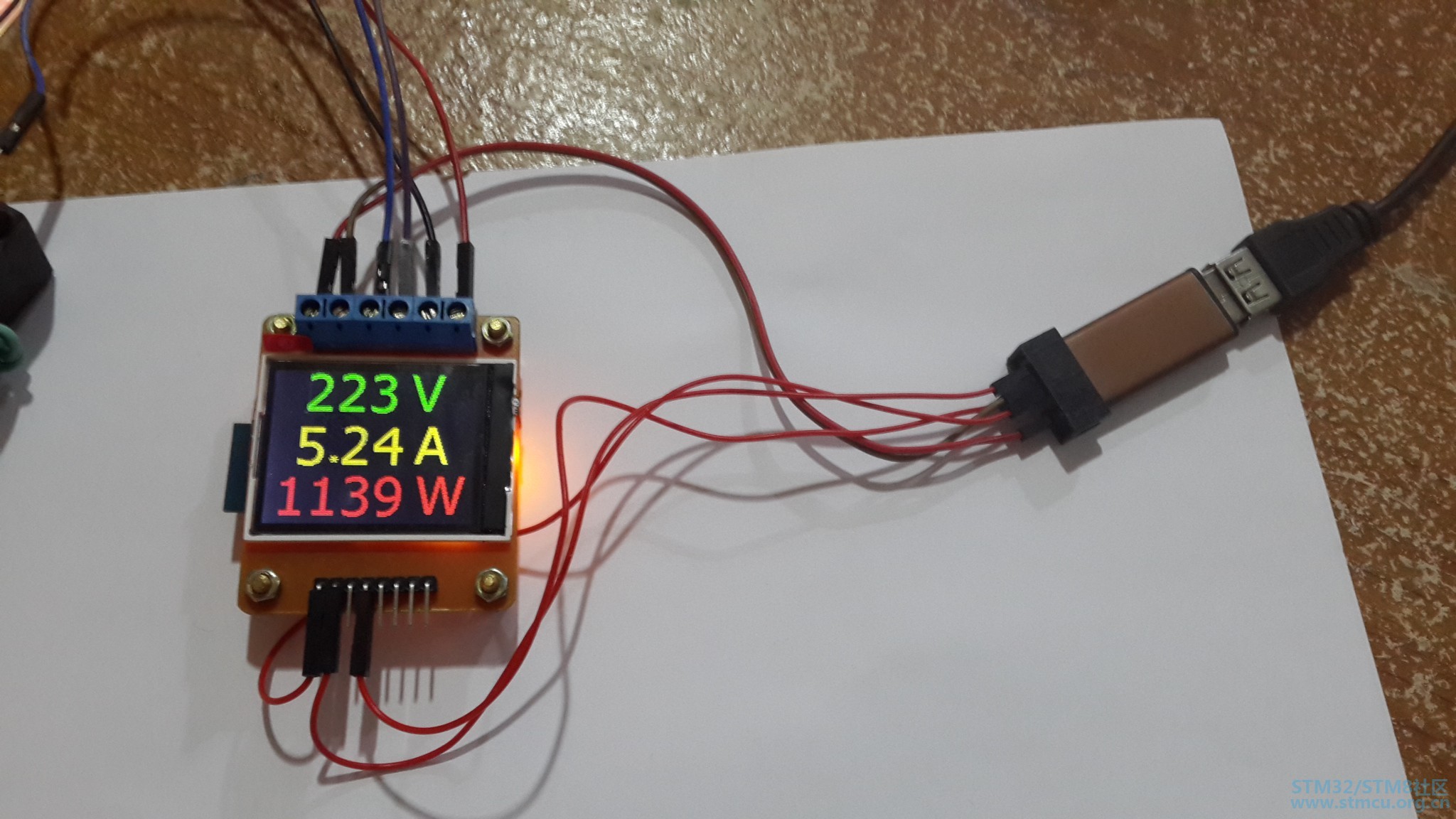

一款价格便宜、简单的交流电源、电压、电流和功率因数显示器,配有LCD和WiFi (包括Android应用程序)! u$ o3 O5 O$ Z5 G. K0 `& q1 g/ o( j

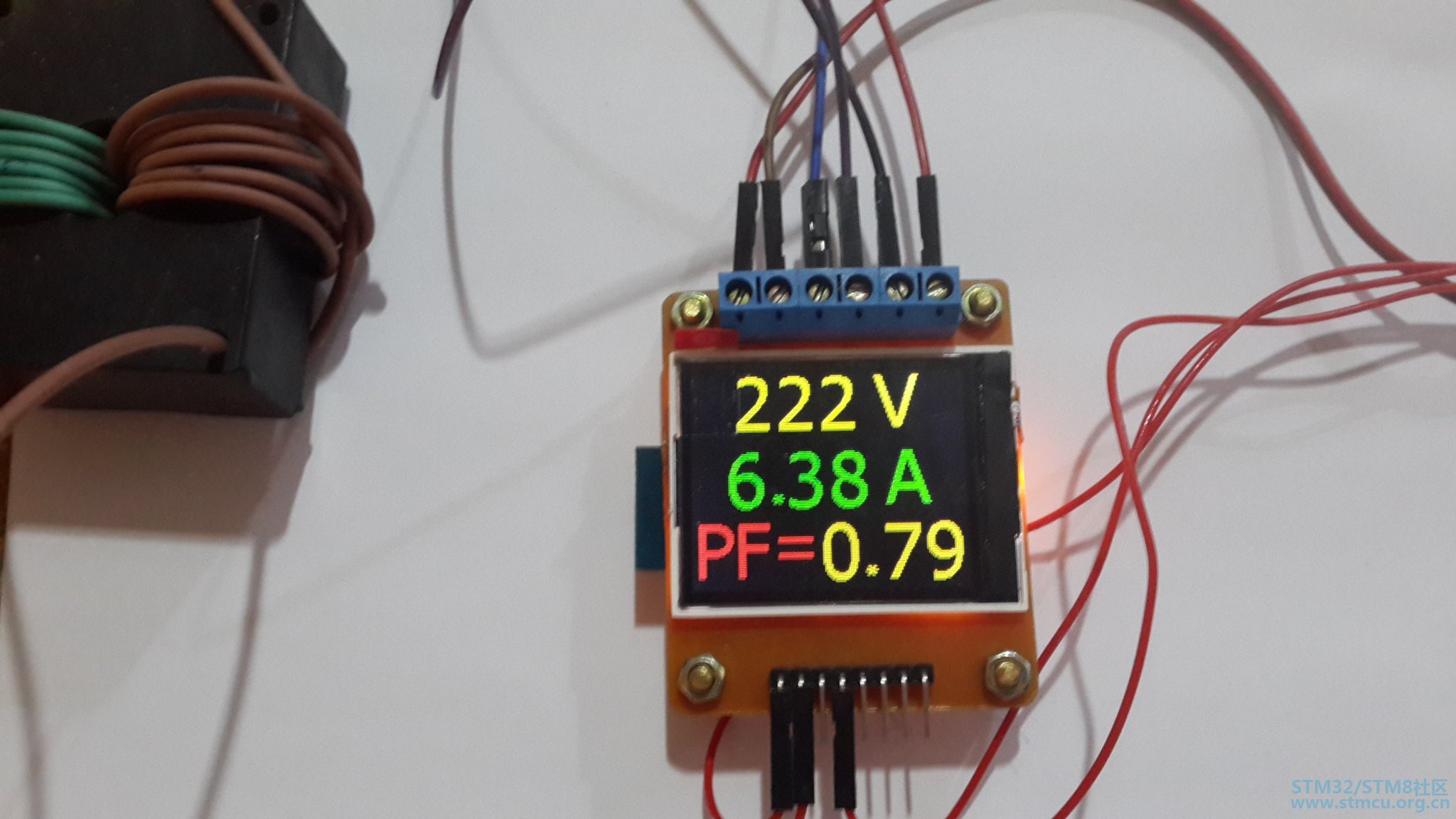

8.png 7748521469283464518.jpg
! z" R8 m- c4 l' o# y
  H, O% `: x5 ^1 x" z  g$ }描述
; J' W9 E( e0 \9 c3 E; w) L5 ~1 Z0 Z这是一款非常便宜的交流电压、电流、实际功率、有功功率、视在功率和功率因数显示器,配有1.8英寸lcd  I" t+ y) J! G6 T  G/ w
它由便宜且功能强大的STM32F030F4P6组成,用于交流电压和电流测量,并发送给LCD和ESP8266) g& d2 O* M% Z9 c
ESP8266用jeelabs/esp-link固件编程,连接到WiFi (端口23的TCP服务器),从MCU USART获取测量结果,并通过WiFi发送( ESP8266作为STA连接到家庭路由器)。
% N5 `# [- [8 n7 I! _" E$ c我还开发了简单的Android应用程序,可以读取测量结果(TCP客户端),并将它们显示在屏幕上。9 Z% x+ }* a/ E$ G. b9 j. A% h* Y4 `

& L2 \2 X' t0 J. S; I细节- X% j) F9 {2 b- D4 U5 W
我喜欢在本地和远程监控所有的电力参数。8 t' ?" d5 _+ q8 R: _/ r
该电路非常简单,使用了STM32F030F4P6微控制器、LCD、ESP8266和一些贴片电阻电容。

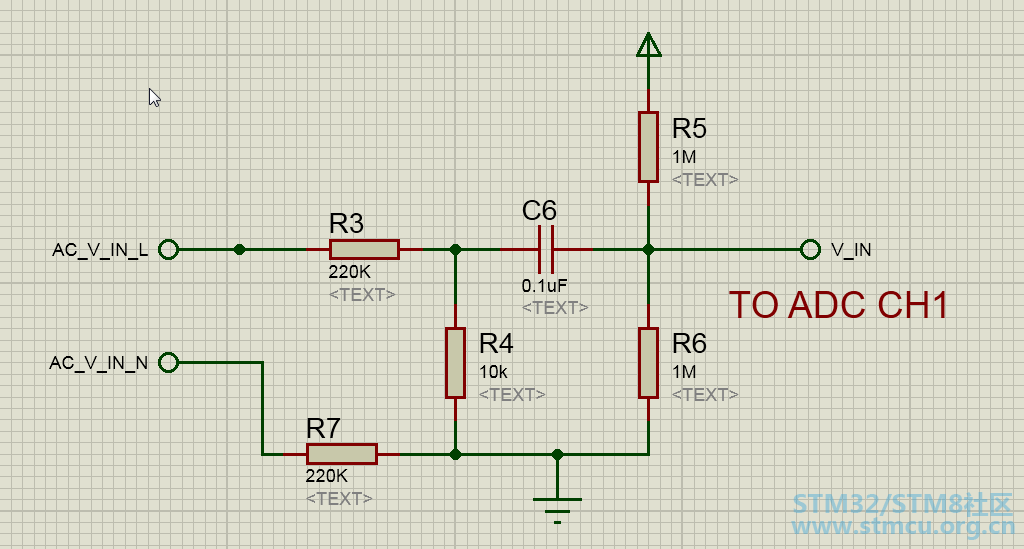

+ c/ M- I# f& v# A测量交流电压的基本思想是使用电阻梯缩小交流波形的尺寸,然后对其进行直流滤波,最后直流偏置电压,通过添加直流电压消除波形的负部分,之后再进入ADC通道。! N. P+ z( P9 T2 G

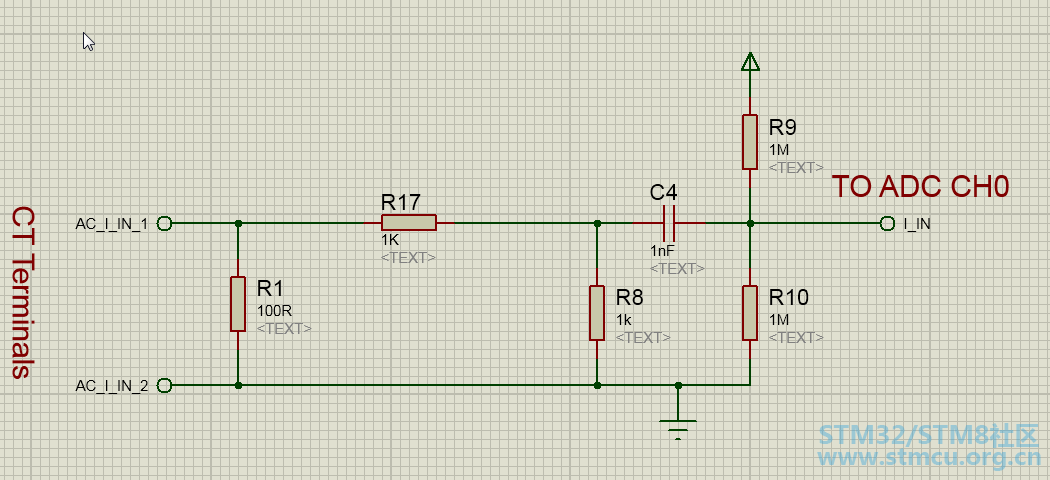

同样的原理也适用于电流测量,只是我在这里使用了一个电流互感器(75/0.1A )和一个跨接CT端的分流电阻(100欧),将电流转换成交流电压,然后用电压中描述的相同方式测量。
* q  e" V( N9 M8 \. q/ B3 k2 b' n8 W) G' ]0 m, j; s" @) n8 H
1.png + J! j. o% f. A6 w$ e' T
1 D1 P; g1 l% Y5 t
显示设备# l% @0 j* g0 E0 Y4 ], N  ]
4 i) m  ~" l& a. n1 P0 W  k2 e
2.png # L: D: [' u5 }
* Q* t6 \) N$ Y) i

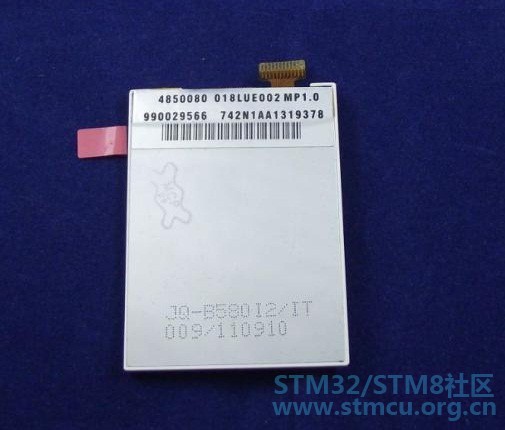

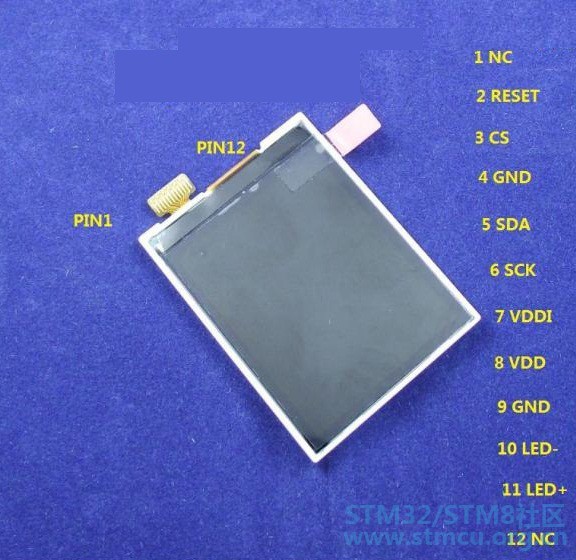

我使用了一款LCD屏幕,这款屏幕可以广泛用于非常受欢迎的诺基亚低端手机,它非常便宜,并且只需要4个GPIO就可以驱动,9 a3 t9 w! y1 b5 ]. _$ R4 w+ ^/ \
最重要的是它不需要任何连接器,可以直接焊接到PCB上。$ I, t! V6 i+ r

. {1 _/ ]6 @, h2 w, g% u( E, s 3.jpg
9 T6 |/ h$ I" j: ?/ K/ G8 G  H1 [* I% O" k# E* h# s
4.jpg + ~6 i: N. B+ {

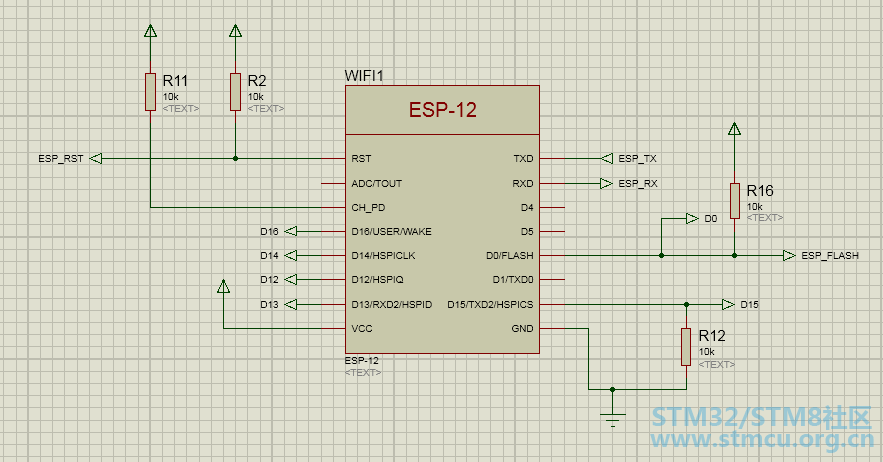

3 m. r# k, Q- D& |7 U我使用的ESP 8266模块是ESP-12模块,带有jeelab/esp-link固件,它连接到STM32的USART1,以传送测量结果和接收命令(比如打开或关闭继电器),ESP-12被配置为STA模式(连接到我家的路由器)
2 F+ r0 q7 k/ m9 V. h如下所示:
7 A8 n$ ?& s+ f6 y! t7 P7 m- q) ~: F7 z
5.png 7 T9 b( z5 l7 ?+ \# i, |( X

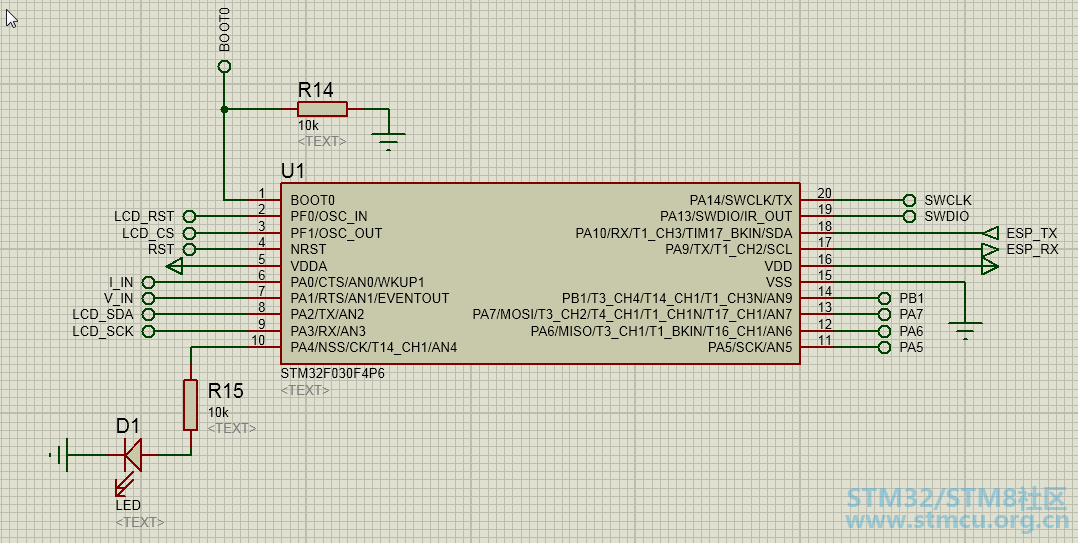

# X2 A! Z( \& N# X单片机部分原理图:3 C7 J2 A4 s$ m: d# X2 A5 |
0 X# W& M4 s8 M! o: x! ?' e" P
6.png 1 }8 i" [3 G% w4 d9 e

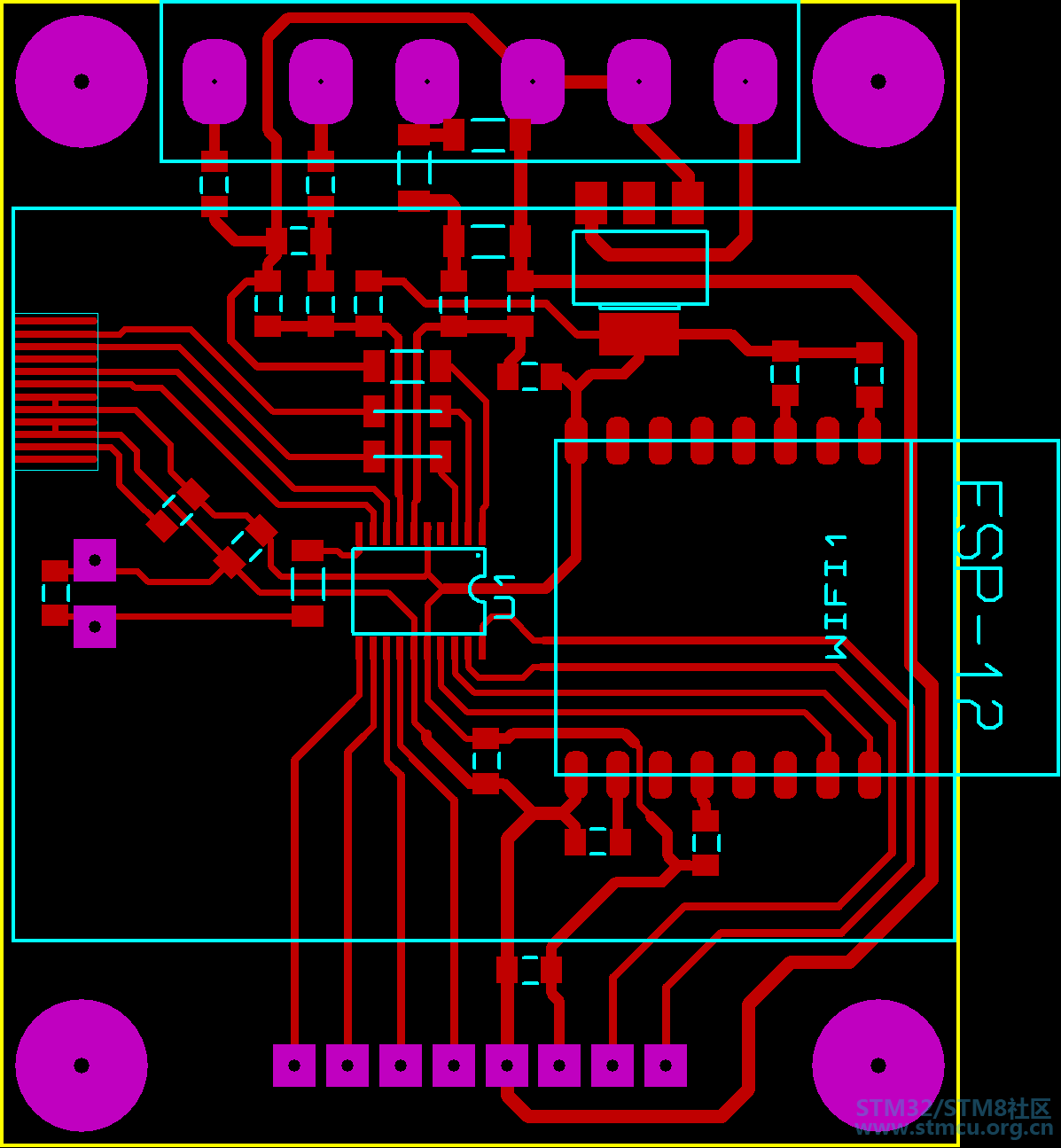

- l, H$ S. \7 D/ H4 a这是最终的PCB设计(Proteus) :4 R! b5 @3 E' {  X+ }. C, {

9 M+ j% Y! W; i4 A 7.png
# W* X* _7 w7 Z3 _: T
* Z, O% u" ], t$ h- g8 Z+ u主板软件:
* i: Z4 c3 ~* T' z8 X" _$ I9 l: R我使用免费CoIDE对STM32编程,将代码下载到微控制器。
  J! v$ B& d# e0 v/ E5 E+ L8 L; d, p; |0 e
6 e( g; n  h3 E+ n5 H5 l: F/ |: q3 T2 X3 t8 q4 u
安卓应用程序;
  X7 _% W2 }% A! c( A我不是编程专家,特别是Android,所以我制作了一个非常简单的应用程序,& n) `. m1 W: b9 `! a  |- M

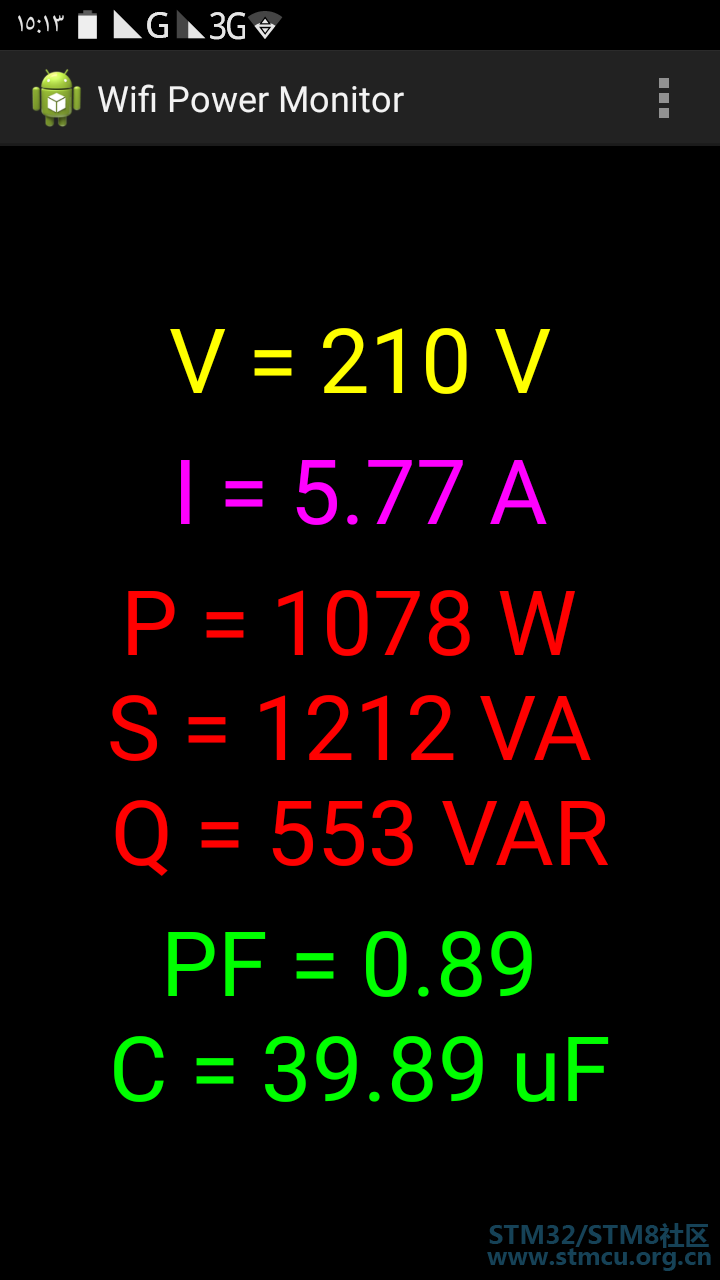

它连接到TCP服务器(ESP8266),读取和显示变量,还计算使功率因数等于1.0所需的电容。这是应用程序的屏幕截图:5 I2 ]1 _0 ~( G9 a4 g% \

8 e& Q: r) `2 Y- ~1 } 8.png 3 u; N+ z" M, V& F6 Y& L

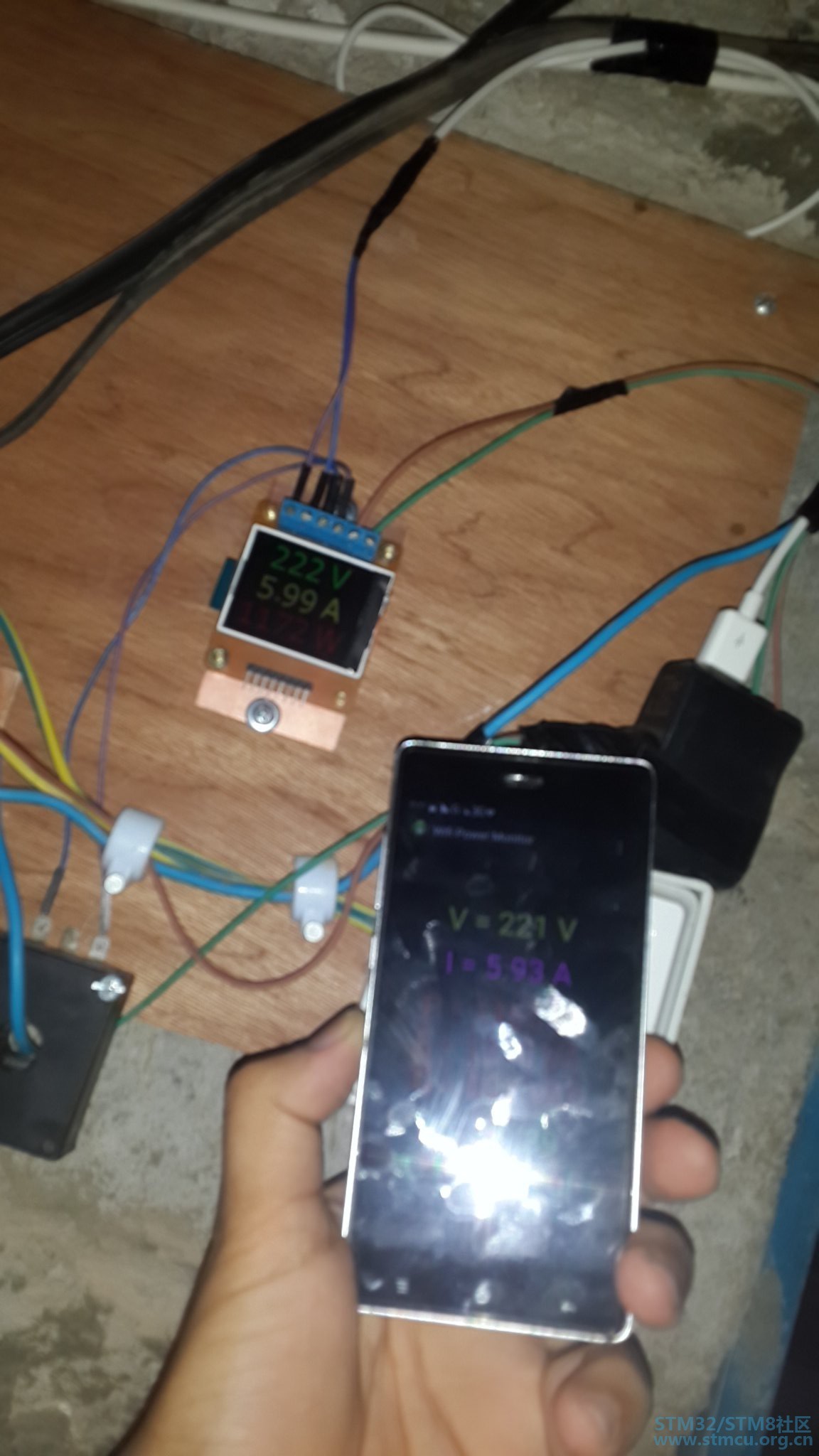

- p* u' t# w) Q) n 4969791469283518065.jpg ' X( T5 w" R. c7 y5 b

) P! Y" D& |( W7 B2 q, ?7 Q我计划进一步开发应用程序和主板固件,以增加过流和过压功能,并使用MCU的4个GPIO控制4个继电器,实现家庭自动化。& f$ |: b# B7 W& l& T" |

- s; A0 X2 l7 Q# [& B4 W. N0 i# l/ Z) v, F7 E6 ^0 q
源文件( MCU ) % B1 D5 k2 k6 d/ X( [

) f$ @# V0 M/ d4 j0 y) c6 y源文件(Android应用程序) , x# R, w5 M& K: Y

0 E# ^5 q& z8 ^6 J+ U( eAndroid App ( .apk )
$ k" }; S: e' y: B: _
$ R8 i! W: a' [% uPCB&Sch
* E: Q7 I* t; Z1 J" f1 q$ O4 J3 s( y4 o
3 }, r* q0 r$ V$ N9 k1 f
