工作需要，用STM32F103C 8T6做了个小东西，基本能达到应用要求。与大家分享一下。下面是照片。用了三个18B20检测温度、一个5A/5MA精密电流互感器配合LM324和负压芯片检测电流后送单片机AD转换。根据三个温度数据和电流数据判断工作状态。正常工作的时候显示正确的温度和电流。异常的时候在屏幕空白处显示报警内容同时蜂鸣器报警。
/ G: {# U7 Z1 }& [& q

PCB一面

PCB另一面

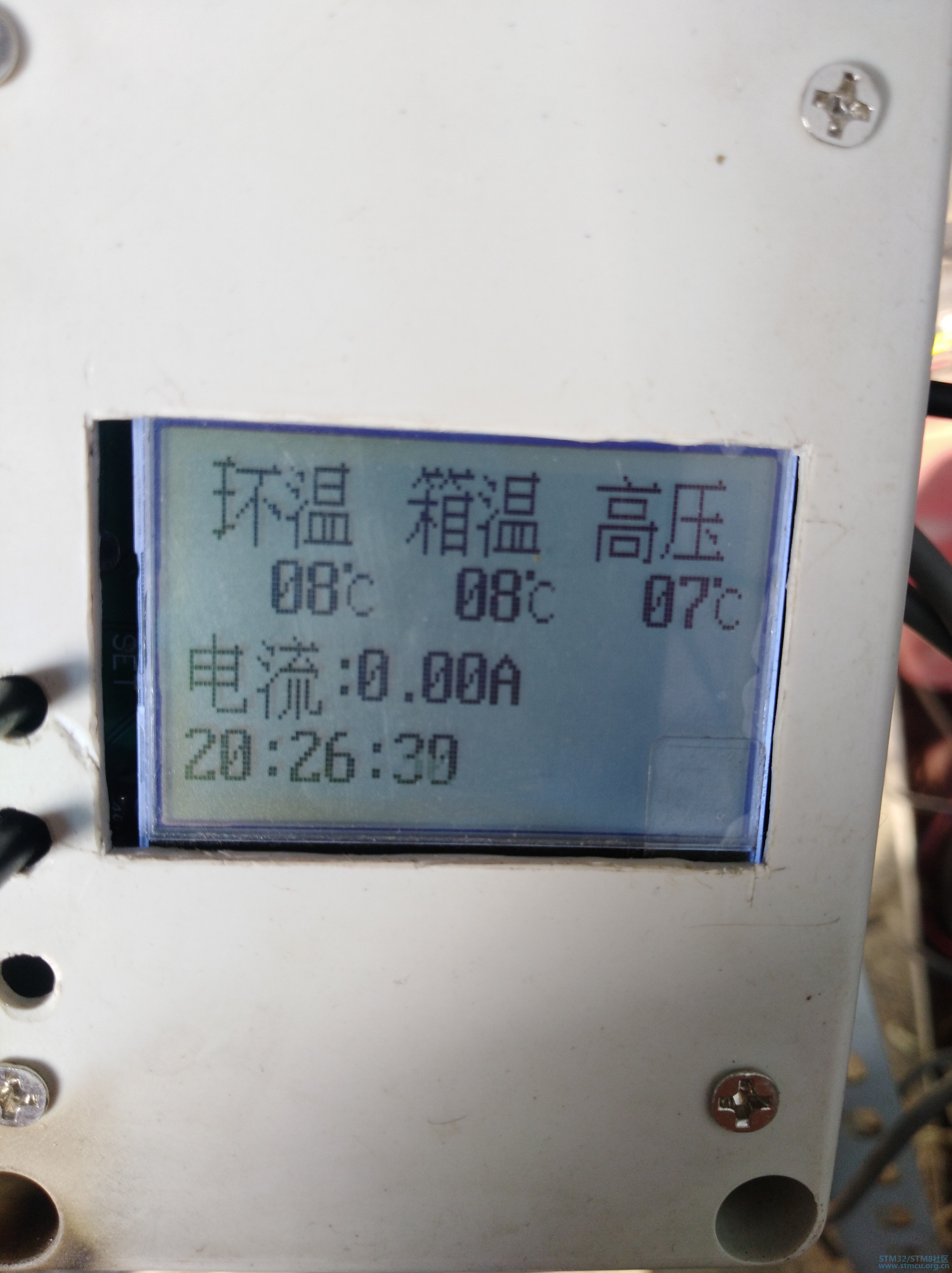

上电显示

# Q% ]* _7 ?5 w$ _
! r/ i- J' w% }. F* D; R本人对单片机是业余爱好，程序编的很烂，就不上传了。有需要的留下邮箱。另外PCB空板有多余的，有需要的联系，免费赠送（邮费自理）。
  q& [. {! y7 s4 d

7 r9 h8 h% Z6 Q, s7 `* i9 K
- s; d. [8 m- ]/ v& V BXWX.rar (99.32 KB, 下载次数: 26)

2019-1-11 16:04 上传

点击文件名下载附件
PCB和SCH文件
PCB文件和SCH文件也传上来吧，有需要的就下吧。程序里温度是计算到0.1度的，屏幕显示不了那么多内容所以只能舍弃小数点后面的显示了。
1 z8 k- d6 J+ b$ _9 Z
! f* O, p" s! W* I

哇 谢谢楼主分享，

能够动手就是好的，楼主加油。另外，楼主为什么喜欢把过孔打在贴片元件的焊盘上呢？

qiangtech 发表于 2019-1-11 16:40
能够动手就是好的，楼主加油。另外，楼主为什么喜欢把过孔打在贴片元件的焊盘上呢？ ...

过孔对面是地或者是电源，布线也是业余水平。

建议把高压的2行下称至第三行，温度就可以带小数点了

学习学习
