定制ST - Link v2,在编程/调试时,可选5v或3v3输出到电源电路。

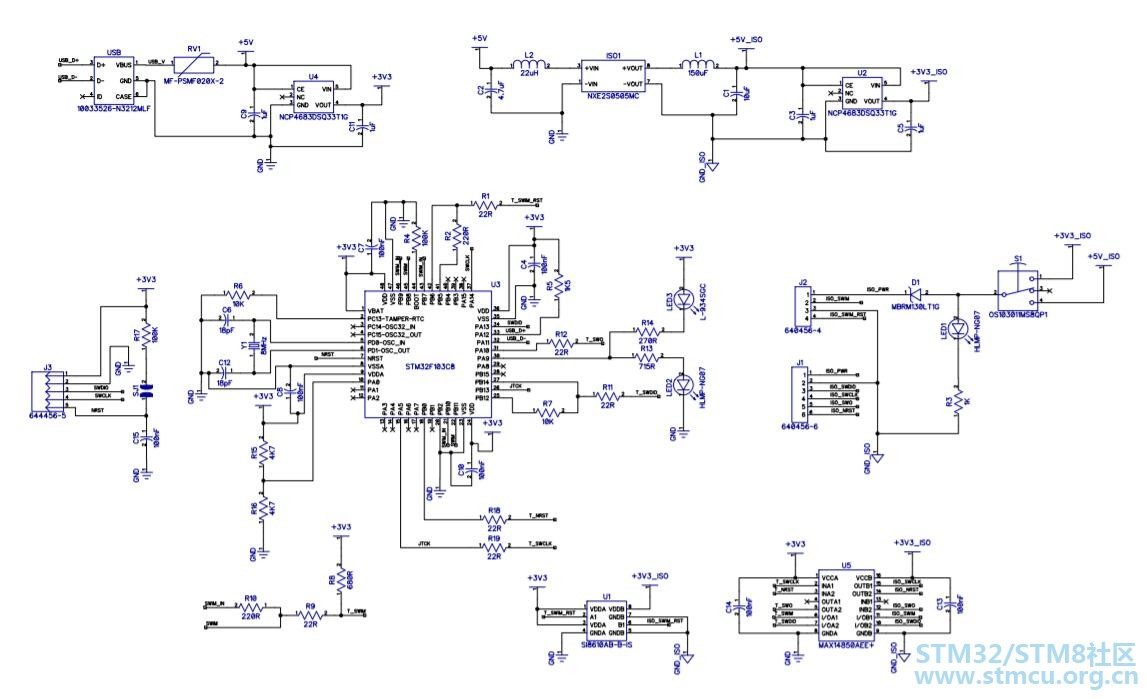

描述7 E2 u+ a2 {; ~: b- a 在开发交流供电项目时,我遇到了两个问题: 1 .需要一个的ST-Link 2 .ST-Link在烧录时需要给MCU供电。 目前,规避这一问题一般有两种方法:& Q E3 T/ t/ Q7 j 1 .使用笔记本电脑并断开电源线,从而移除参考地。 2 .修改带有二极管的普通ST-Link,为MCU供电。+ D% y9 m' ]0 a v6 T 3 e8 ?, T6 Y/ a 我认为对于STM8/STM32 MCU开发一个独立的,可提供5v/3.3v电源的ST-Link是值得的。 K0 q3 \3 G9 w0 c0 t8 S6 k 细节2 \5 T# j a1 W! K Z- S- K 上网查看了DIY ST - Link板的示意图,见Mare & Gal DIY ST-Link v2和Micromouse ST-Link v2。还需要设计等值线和功率输出选择器。
开发板到了 板和组件都到了,所以今天我坐在那里焊接所有东西,测试模块。( V: T: h2 x1 ^3 X 焊接完所有组件后,我使用自己的STM32开发板的ST-Link部分,将旧版ST - Link V2固件的烧录到板上 4 m0 M7 `* e) T( q3 I# J 然而,烧录后,只有红色LED闪烁,表明没能正常连接到PC。: L( z! ^/ S7 [3 a- O % [6 L% t- t2 {- o: g$ C 经过大约4小时的调试,我发现自己忘记了两件事: 1 .我让VBAT引脚悬空——数据表显示,如果没有使用外部电池,建议将其连接到VCC。 1 r$ ^, u. y7 d @ 2 .我没有在USB D +线上提供上拉。 找了一些3K6电阻,并焊接了一个电阻作为D+引脚的上拉电阻,这个装置是PC上的ST-Link设备。/ g* ?; t q( @3 E* P% H/ o 0 `! L; W `8 V/ a4 K! L g; g 然后,我更新最新的ST - Link v2软件,结果成功了!! , m( p. G0 L! ?, Y; F) V 对我来说,让VBAT引脚保持不连接并不是一个大问题,该单元可以在没有连接到VCC的情况下工作。 ' T. {3 r* {; w+ @" D; T( P4 K& j4 B) H 3 U8 M" C6 l% C3 H 相关资料见附件
|
stlink.rar
下载231.44 KB, 下载次数: 13
| 哪个STLINK不带电源呢???? |
