【实战经验】通过 DfuSe 工具控制程序跳进 DFU 模式

[复制链接]
STMCU-管管 发布时间:2019-3-12 10:31
1 前言
# e8 F( |7 _' h8 R7 n* R
$ C6 \( A* ^2 U) O( n. @8 [我们之前经常有讲到过如何通过 USB 的 DFU 方式来对固件进行升级,在示例中我们通常是通过一个按键来触发 APP 跳转到 BOOT 从而进入到 DFU 升级模式。但是也有一种情况,客户的环境是没有任何按键或者其它触发条件,只有一 个 USB 口连接运行 windows 操作系统的上位机。这不,前不久就碰到这么个客户,下位机 MCU 端仅仅只有一个 USB 口连 接上位机,且 MCU 端与上位机之间的 USB 是常连的,并不能通过 USB 的拔插操作来触发 APP 的跳转,在此情况下,我们 又该如何来实现客户的需求?
: i% _1 a5 V& K/ k$ O  ^' i
" ?; ~$ b  U" S' |, a( q6 F) l2 分析
1 N: O4 L  P# V! ?% a: W6 L2 e- @
( Z" Y" h! ^7 }6 O/ I; u$ P, Y: b
3 i0 I4 |9 u" N- F' q, _: n$ a

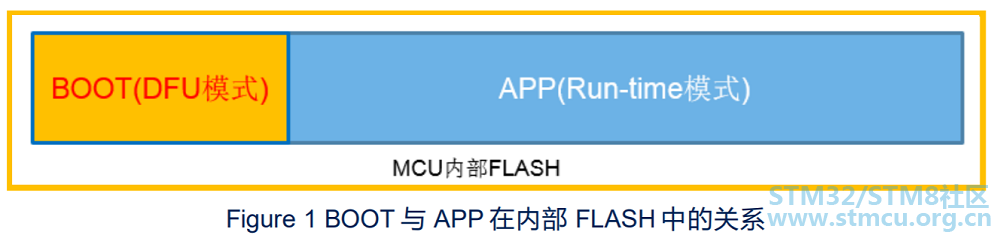

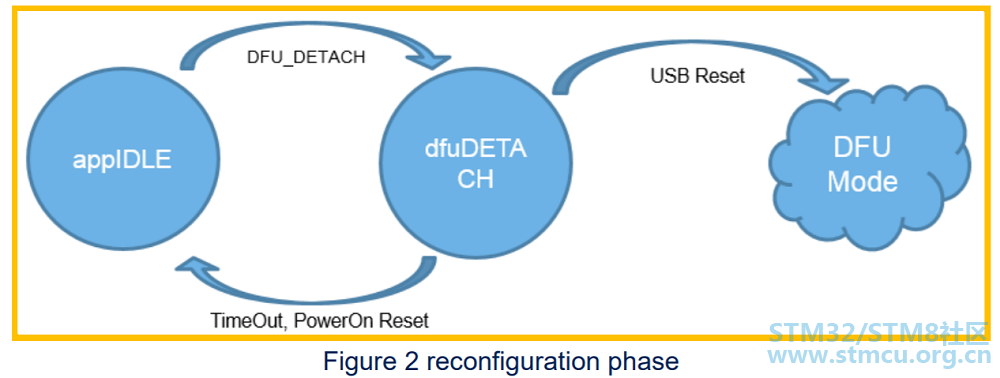

如上图所示,在 MCU 内部 FLASH 中,BOOT 与 APP 同时存在,BOOT 为 DFU 模式,负责对固件进行升级,而 APP(Runtime 模式)为客户的应用程序。当 APP 运行时,通过某个事件触发(DFU_DETACH)程序从 APP 跳转到 BOOT 中从而进入到 DFU 模式中。. g/ O' M2 V# N9 B. e  i

' p/ F8 B2 Y' x

% V% D9 j( v; y# z2 A这个 DFU_DETACH 的操作在这里我们可以通过 PC 端软件 DfuSe Demo 来触发。8 k; M8 b+ a: ~" p
$ L+ b  |) R3 @6 ~( z
3 V  {! Z0 ]/ t5 y; Q. [

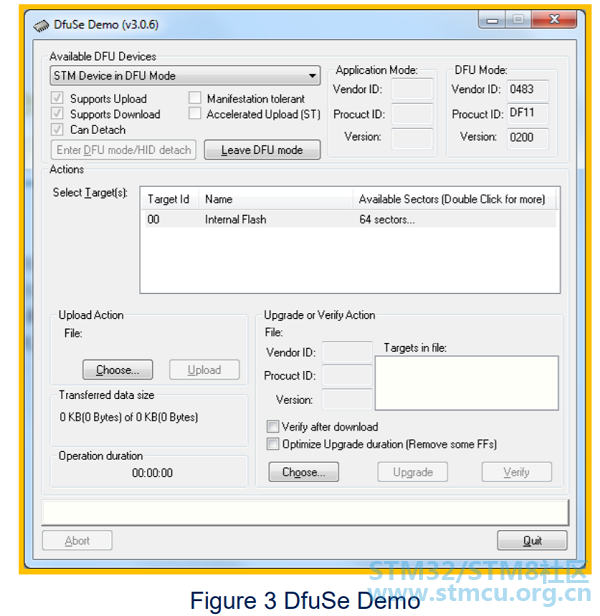

在进入到 DFU 模式时,DfuSe Demo 软件的运行界面如上所示,上图界面中有一个“Leave DFU mode”的按键,通过 它可以使运行在 MCU 的程序从 DFU 模式切换到 APP 中。同时我们也发现,在按键“Leave DFU mode”的左边有一个灰色按 键“Enter DFU mode/HID detach”,从字面就可以知道,它应该是进入到 DFU 模式的按键,在 APP 模式下此按键应该是激活 的,但是,在进入到 APP 模式后,此界面就检测不到 DFU 设备了,此软件将不再可用。那么我们又将如何来激活这个“Enter DFU mode/HID detach”按键呢? : X4 J5 M' q/ K7 l
& R' C. j" C5 g* N. K- X8 D. w
从帮助文档可知,在 APP 模式时,当 DfuSe Demo 这个软件识别到一个特定的 HID 设备时,“Enter DFU mod/HID detach”按键将激活,通过进一步了解,我们知道此时 DfuSe Demo 这个软件是需要使能此项功能才可以,所幸地是,我们已 经有了此软件,在与此文对应的附件中,可以找到一个名为 DfuSeDemo_A.exe 的可执行程序,将它拷贝到 DfuSeDemo 的 安装目录下,如下图所示:
/ C: r$ Y3 x  P# m2 O  Y5 ?2 i/ f

) B0 ?+ S8 E" |% w
/ ]+ |( ]) I! P: g7 v

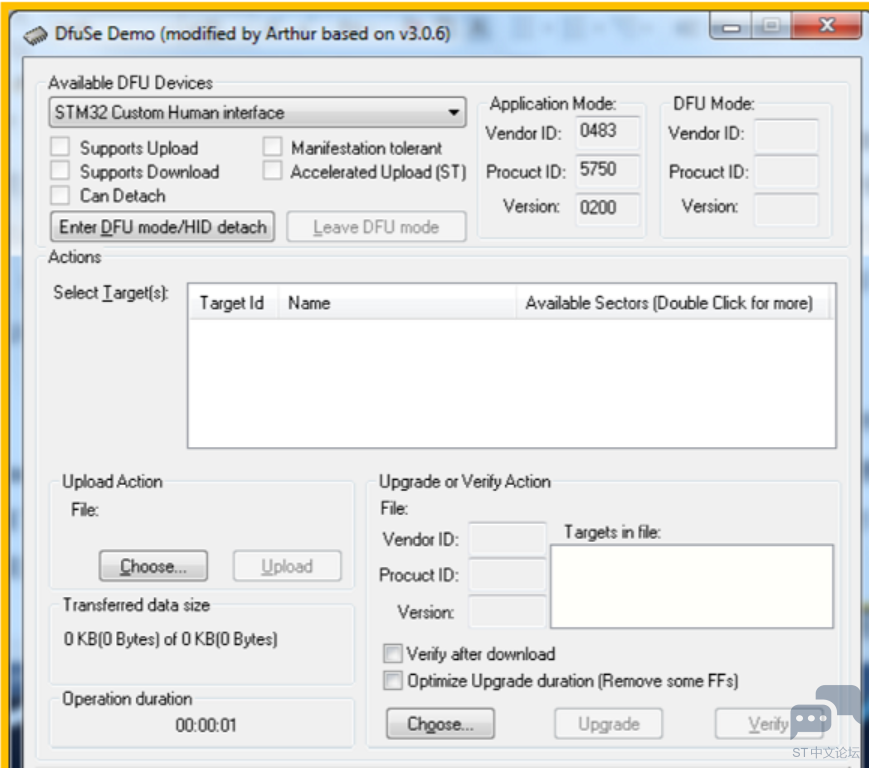

当运行在 APP 模式下时如下所示:, y- H$ B0 m- [; B

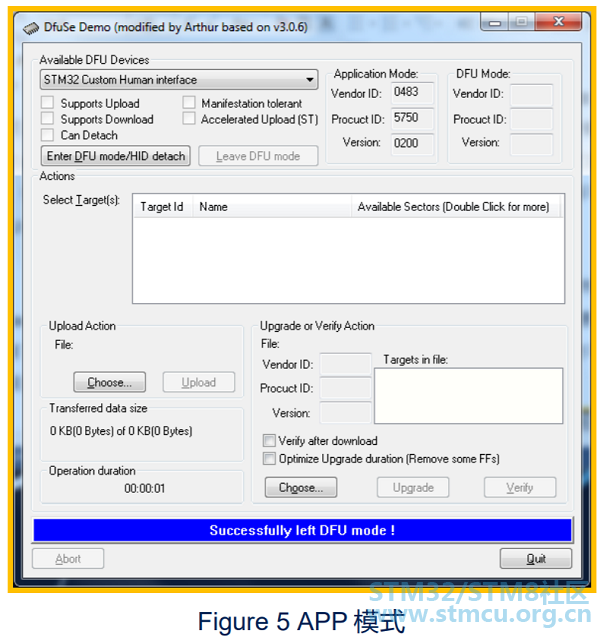

2 W1 P7 N8 I+ `8 y$ V如上图所示,在 APP 模式下时,当程序检测到有效的 HID 设备时,DfuSe Demo 的”Available DFU Device”下拉框中会显示 这个 HID 设备,并且“Enter DFU mode/HID detach”按键激活。当按下此键时,MCU 会重启并进入到 DFU 模式。当然此 APP 是需要实现一个符合某种要求的 HID 设备才行。下面我们通过制作这样一个 APP 来讲解。 1 |' D" }' X- T% A. V" b" ]

; O/ @* M0 {6 H3 \: {& Q" u3 制作 APP 9 _$ W- R9 n( o0 q) x

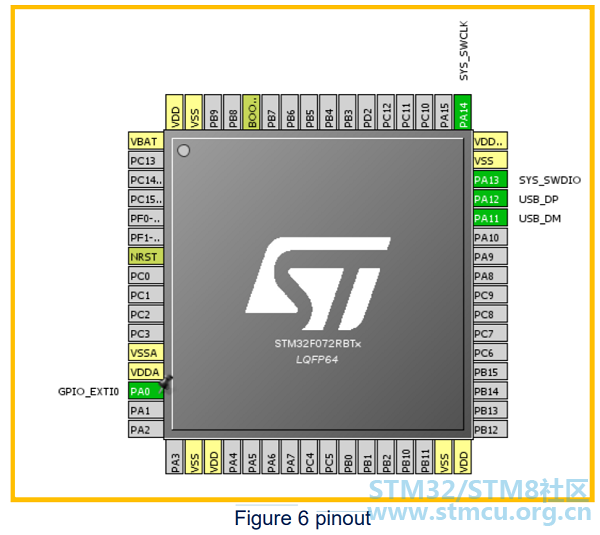

, [" x+ t- |, G: Q0 d6 n% j我们基于之前 DFU 培训时使用的 STM32F072-Discovery 板来实现此 APP。 打开 STM32CubeMx 软件新建一个基于 STM32F072RB 的工程,使能 USB 和 RTC 外设,RTC 我们主要用它的备份域寄存 器,用来保存跳进入到 DFU 模式的标志; Pinout 如下所示:% Z- P, t3 c. H* l# \; W, V: x. l

/ C8 w* G$ w. s# M% ~
* |1 Y# u  S! @$ t' ?" D

3 }1 E; [$ B' \. u( Z9 M6 V( {
$ o. u# o+ X8 x0 t
.................

0 \( K" t8 O; J% Z5 V8 l2 U
想了解更多,请下载原文阅读
  W+ K, ^3 t3 [) J: A5 [: ^4 D
下载地址1>>              下载地址2>>               更多实战经验>>
