ARM® Cortex®-M4 32 位 MCU+FPU，高达 64 KB Flash，16 KB SRAM， ADC， DAC， COMP，运算放大器， 2.0 – 3.6 V
! x' L3 N5 P4 }

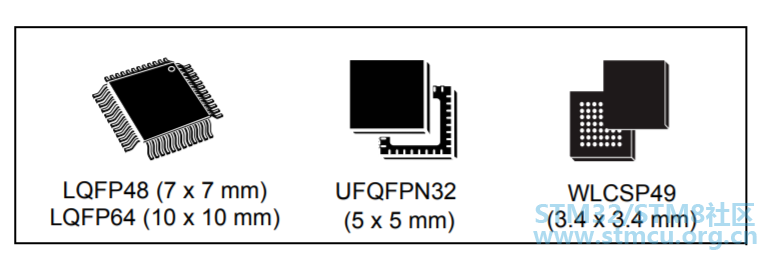

9 J' ~5 b! l$ S; m特性

" }1 U' U4 k& v. L' y• 内核：ARM® 32 位 Cortex®-M4 CPU，配有FPU （最大 72 MHz），单周期乘法指令和硬件除法单元， DSP 指令
; X2 E- }2 z. D, P3 p
9 Q; H  D1 R6 E• 存储器– 32 到 64 KB Flash– 数据总线上有 16 K 字节的 SRAM• CRC 计算单元
: e0 k, m$ P4 ~, R* W
0 w; `( E0 K- `• 复位和电源管理
– VDD、 VDDA 电压范围：2.0 至 3.6 V
2 C$ R) M0 b: }– 开机 / 关机复位 （POR/PDR）
3 {, g0 x1 l( C– 可编程电压检测器 (PVD)
– 低功耗：睡眠、停止、待机
– VBAT 为 RTC 和备份寄存器供电
; R# y7 R( L( M
# k/ M5 q$ G: `$ Z/ M& X/ u) U• 时钟管理
– 4 至 32 MHz 晶振
) ~" y3 U) |1 d* f– 带校准功能的 32 kHz RTC 振荡器
) T6 }( N) A  D4 o2 H6 ~# N, Y# v7 e– 具有 x 16 PLL 选项的内部 8 MHz RC
$ E9 @7 G7 D: ?& E; c$ b– 内部 40 kHz 振荡器
4 D. H, C/ E( f0 q8 Q
• 多达51个快速I/O端口，所有都可映射至外部中断向量，多个都能耐 5 V 电压

• 互连矩阵

• 7 通道 DMA 控制器，支持定时器、ADC、SPI、I2C、 USART、 DAC
( R! y; V3 G2 K' t/ T
* d) f; P9 y  x. W; R( C• 1 × ADC 0.20 μs（多达 15 个通道），分辨率可选为 12/10/8/6 位， 0 至 3.6 V 转换范围，单端/ 差分模式，从 2.0 至 3.6 V 的单独模拟供电

: q6 R6 ~- }% x" `) m• 温度传感器
' ~* A" g; c4 A' M* n
• 1 x 12 位 DAC 通道，模拟供电从 2.4 至 3.6 V

4 @7 ]7 u5 a/ }" E- C8 }2 [• 三个快速轨到轨模拟比较器，模拟供电从 2.0 至3.6 V

6 F( ~, o4 G6 n, x/ N* P* w• 1 单元运算放大器，可用于 PGA 模式，所有终端访问的模拟供电为 2.4 至 3.6 V
, z4 P) {  |& j! y1 g% W
• 多达 18 个电容感应通道，支持触键、线性和旋转传感器
% G8 _4 y. I4 T5 ?) C

• 多达 9 个定时器
' `1 n0 n! Z/ @4 ~& z1 O– 一个 32 位定时器，具有多达 4 个用于IC/OC/PWM 或脉冲计数的通道和增量编码器输入
; N4 X1 @; S' m- p, V– 一个 16 位 6 通道高级控制定时器，多达 6个带死区控制及紧急停止功能的 PWM 输出
6 L( U8 n1 W$ g3 \– 三个 16 位定时器，有 IC/OC/OCN 或PWM、死区生成 和紧急停止功能
/ _0 n8 Z& s" T– 一个 16 位基本定时器，用于驱动 DAC
– 2 个看门狗定时器（独立看门狗和窗口看门狗）
– SysTick 定时器：24 位递减计数器

7 a! L3 }% v) |- Y9 I• 日历 RTC，具有闹钟，可从停止 / 待机状态周期唤醒
2 r: ]: j) i7 ]
• 通信接口
– 三个具有 20 mA 灌电流的 I2C，支持极速模式
– 多达 3 个 USART，其中 1 个具有 ISO7816 I/F、自动波特率检测和双时钟域
# U. Z. g' ~  O8 @/ @' p6 I– 多达两个 SPI，具有复用全双工 I2S
– 红外发射器

• 串行线调试 (SWD)， JTAG

• 96 位唯一 ID

...........

9 [7 N) \! h: D) q" Z

想了解更多，请下载原文阅读

下载地址1>> 下载地址2>>更多中文文档>>
