中等容量USB基本型，32位基于ARM核心的带64或128K字节闪存的微控制器USB、6个定时器、1个ADC 、8个通信接口
5 Q5 P9 `% g  l
功能
+ W% @# @0 _2 [! {( w4 T. Q■ 内核：ARM 32位的Cortex™-M3 CPU
− 最高48MHz工作频率，在存储器的0等待周期访问时可达1.25DMips/MHz(Dhrystone2.1)
− 单周期乘法和硬件除法
■ 存储器
8 C$ B4 c: U0 v- v" p − 从64K或128K字节的闪存程序存储器
) U$ h  ~" A' j; K3 m# Y − 10K~16K字节的SRAM
■ 时钟、复位和电源管理
− 2.0～3.6伏供电和I/O引脚
: H) K7 j( y& Y# H7 f − 上电/断电复位(POR/PDR)、可编程电压监测器(PVD)
8 h* R; q- T) l' @% y − 4～16MHz晶体振荡器
6 T9 h# J! ?$ m; ^0 M0 y − 内嵌经出厂调校的8MHz的RC振荡器
− 内嵌带校准的40kHz的RC振荡器
. F: {4 v/ I5 Y# E$ Q) h − 产生CPU时钟的PLL
− 带校准功能的32kHz RTC振荡器
( ~- R5 _! N0 }■ 低功耗
− 睡眠、停机和待机模式
− VBAT为RTC和后备寄存器供电
■ 调试模式
$ o4 k% f& w5 i* H" j − 串行单线调试(SWD)和JTAG接口
■ DMA：
! T; [  p8 [5 X9 r% k − 7通道DMA控制器
' t* I) o0 B1 q5 J+ r, m − 支持的外设：定时器、ADC、SPI、I2C和USART
7 f" K. t* ^" y% S9 m- d& w. }8 T■ 1个12位模数转换器，1μs转换时间(多达16个输入通道)
− 转换范围：0~3.6V
, S" r: v- V- N+ J9 O5 e − 温度传感器
) d& }. J7 ^, d/ x; R■ 多达51个快速I/O端口
4 P9 \0 {- l4 F − 37/51个I/O口，所有I/O口可以映像到16个外部中断；几乎所有端口均可容忍5V信号

■ 6个定时器

$ I2 {6 O! I2 m: k

− 3个16位定时器，每个定时器有多达4个用于输入捕获/输出比较/PWM或脉冲计数的通道

5 S( p# L' ?9 ~% C

− 2个看门狗定时器(独立的和窗口型的)

" x: v$ t9 D" \7 p( d

− 系统时间定时器：24位自减型计数器

■ 多达8个通信接口

− 多达2个I2C接口(支持SMBus/PMBus)

% Z& y* C( V6 w; M) L' T  t) X( J4 Z

− 多达3个USART接口(支持ISO7816接口，LIN，IrDA接口和调制解调控制)

− 多达2个SPI接口(12M位/秒)

− USB 2.0全速接口

■ CRC计算单元，96位的芯片唯一代码

% G& o# q' F$ U; ?2 m0 A

■ ECOPACK®封装

2 f3 H; r1 u5 O# R5 c( G, w3 t

1 介绍

; j/ d. B6 x2 @, Z

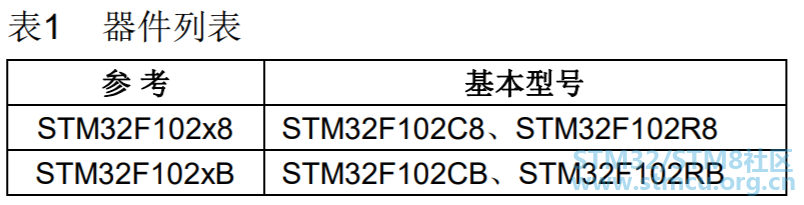

本文给出了STM32F102x8和STM32F102xB中等容量USB基本型产品的订购信息和器件的机械特性。有关完整的STM32F102xx系列的详细信息，请参考第0节。

中等容量STM32F102xx数据手册，必须结合STM32F10xxx参考手册一起阅读。

有关内部闪存存储器的编程、擦除和保护等信息，请参考《STM32F10xxx闪存编程参考手册》。

参考手册和闪存编程参考手册均可在ST网站下载：www.st.com/mcu

有关Cortex™-M3核心的相关信息，请参考《Cortex-M3技术参考手册》，可以在ARM公司的网站下载：http://infocenter.arm.com/help/i ... m.arm.doc.ddi0337e/。

2 规格说明

STM32F102x8和STM32F102xB中等容量USB基本型系列使用高性能的ARM® Cortex™-M3 32位的RISC内核，工作频率为48MHz，内置高速存储器(64或128K字节的闪存和16K字节的SRAM)，丰富的增强I/O端口和联接到两条APB总线的外设。所有型号的器件都包含标准的通信接口(2个I2C接口、2个SPI接口、1个USB接口和3个USART接口)，1个12位的ADC和3个通用16位定时器。

4 M; M& w3 h* t/ P1 `2 v5 D/ l

STM32F102xx中等容量USB基本型系列产品工作于-40°C至+85°C温度范围，供电电压为2.0V至3.6V。一系列的省电模式保证低功耗应用的要求。

; |5 [2 u9 S$ z: c; {9 V8 W8 n

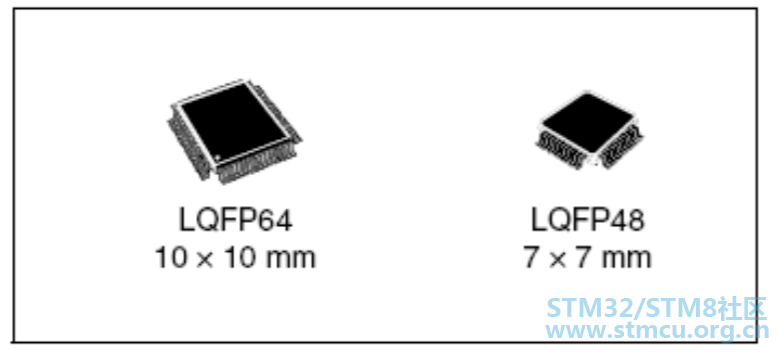

STM32F102xx中等容量USB基本型系列产品提供LQFP48 7×7mm和LQFP64 10×10mm两装封装。

* }. G+ {) t+ C: `: B

丰富的外设配置，使得STM32F102xx中等容量USB基本型系列微控制器适合于多种应用场合：

● 应用控制和用户界面

● 医疗和手持设备

% {3 ?  o. m; }) {9 h

● PC游戏外设和GPS平台

1 E: R0 Y' [- Q

● 工业应用：可编程控制器(PLC)、变频器、打印机和扫描仪

7 [$ _7 e6 v9 E. F

● 警报系统、视频对讲、和暖气通风空调系统等

0给出了该产品系列的框图。

..........

想了解更多，请下载原文阅读

下载地址1>>      下载地址2>>     更多中文文档>>
