; ~) k- u4 U! m/ j, T; `" ~4 g简单说下想法：
" n8 X. K- o9 c# a! Z3 H这个核心板，使用STM32F103ZCT6，SRAM，LCD1接口，LCD2接口，
, O- M1 [$ c* C0 R5 F. X9 iTFT是跟正点原子的屏幕一样的37针接口，TFT2就是直接焊颗屏的接口，不支持触摸。 使用TL431 给VREF供电
最后OUT通过40pin排针引出 扩展接口。
( ^1 a( J9 }* M3 {4 b/ L$ o
; s7 H$ `1 Q/ Y# ^

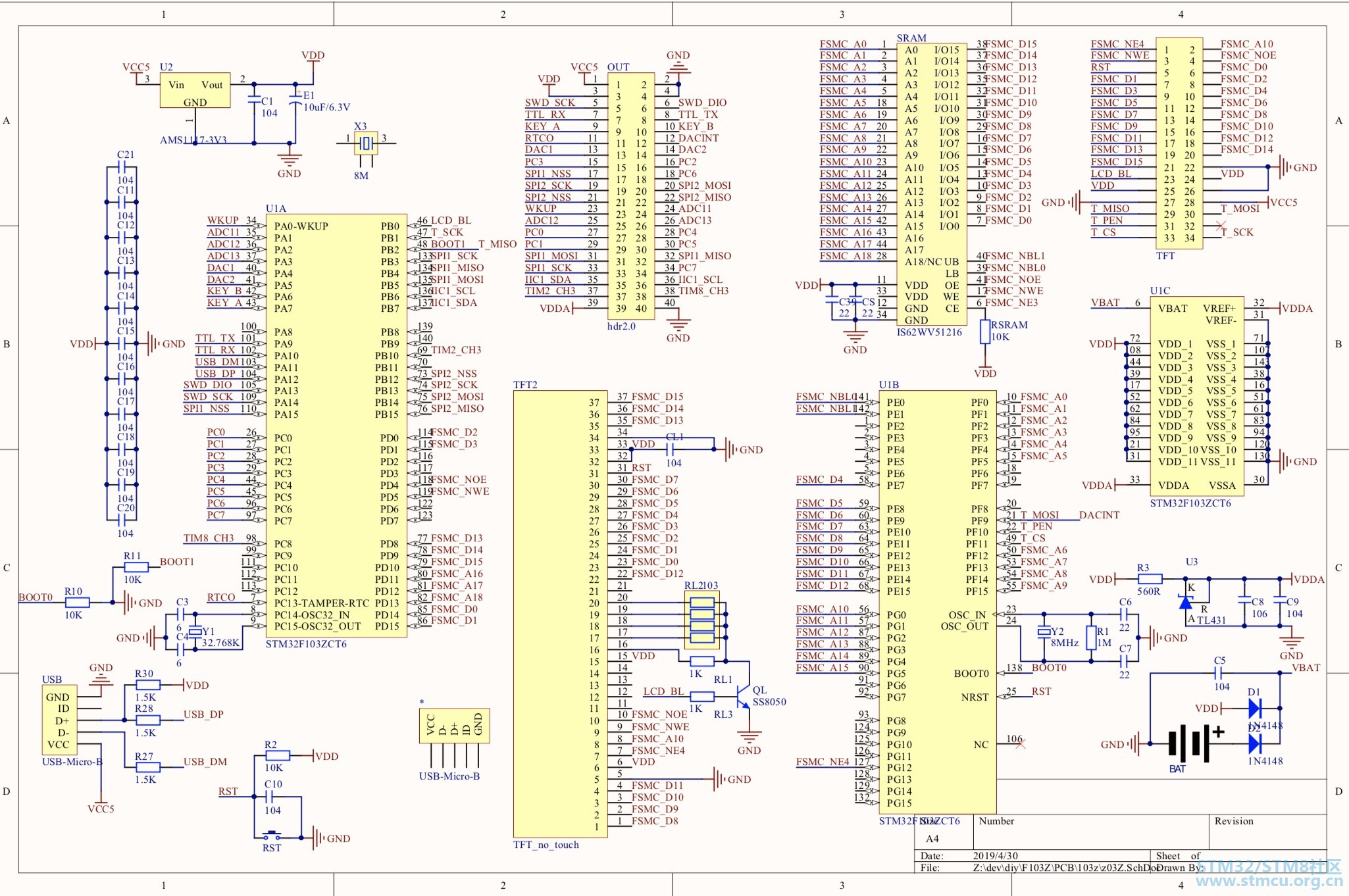

! n; F$ L' N6 H! c附上PDF原理图。
103z.pdf (547.8 KB, 下载次数: 9)

2019-4-30 09:32 上传

点击文件名下载附件
我想把这些画到一个双层板上，顶层粘屏幕，底层焊元件。

7 k3 }+ e$ n/ p0 h1 s肯请大补指点下，这个原理图是否可行
3 Z' a) t3 J4 e" V0 @! I

/ B1 v: ^2 ^( r4 B" P' ~" B  T8 L

电源、时钟、复位，接对就能工作。FSMC总线专用管脚与SRAM对应好。
USB数据线串的电阻，换个22欧的，1.5K肯定是不行。

toofree 发表于 2019-4-30 10:38
电源、时钟、复位，接对就能工作。FSMC总线专用管脚与SRAM对应好。
USB数据线串的电阻，换个22欧的，1.5K肯 ...

/ G$ e  F) j" X+ a/ G5 D0 _% B0 Y' O' f看看有没有对应好呀？

select326 发表于 2019-4-30 11:48
' x' d4 C- Q8 [. X' c看看有没有对应好呀？

这个得自己对照手册检查。
! P% J# K6 V2 o1 j8 G6 R7 [7 k$ ^你原理图符号上都没写定义，怎么给你对？

二楼说的对，R30为上拉电阻是要1.5K欧姆，其他的R27,R28换成22欧姆比较好，BOOT1对地建议增加个跳线开关，当使用PB2的时候，可以不必有下拉到VSS的10K电阻。BOOT0建议增加个对VDD的跳线开关，一旦需要BOOT0置1，可以方便使用。可以参考下正点原子的电路图。

五哥1 发表于 2019-4-30 17:50
二楼说的对，R30为上拉电阻是要1.5K欧姆，其他的R27,R28换成22欧姆比较好，BOOT1对地建议增加个跳线开关， ...

; b) |9 h/ P4 }" l# w0 h! J, C还请告知下，BOOT1 的这个跳线开关是在什么情况下会需要？？
9 J' B5 K: v- l5 N0 X虽然我也看很多核心板BOOT0和BOOT1都是可以上拉或者下拉。
但是我只用到过下拉的情况，没有用过上拉。
