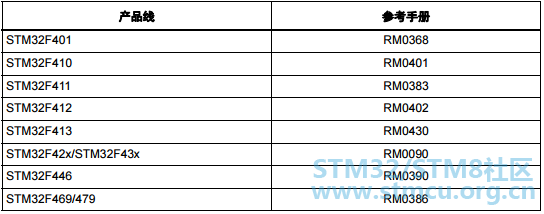

前言 软件提供商开发了复杂的中间件解决方案（知识产权代码，或IP-Code），保护它们对于微控制器而言至关重要。 为了应对这一重要需求，STM32F4xx MCU具有以下功能： • 读保护（RDP）：防止进行读取操作 • 写保护：防止进行不需要的写入或擦除操作 • 专有代码读取保护（PCROP）：防止进行读写操作 本应用笔记对这些闪存保护技术进行了说明，重点是专有代码读取保护（PCROP），并提供了PCROP保护的基本示例。 本文档随附的X-CUBE-PCROP固件封装包包含了PCROP示例的源代码，以及运行示例所需的所有固件模块。 本应用笔记必须与表 1中所列的参考手册一起阅读。这些文档及其对应的数据手册均可在www.st.com上获取。 表1. 参考文档
1 读保护（RDP） 读取保护是全局闪存读保护，可保护嵌入式固件代码，避免复制、逆向工程、使用调试工具读出或其他方式的入侵攻击。该保护应在二进制代码载入嵌入式闪存后，由用户进行设置。 1.1 读保护级别0 级别0是默认级别，闪存完全打开，可在所有引导配置（调试功能，从RAM、从系统内存引导加载程序或从闪存启动）下进行全部内存操作。这种模式下，没有保护（主要用于开发和调试）。 1.2 读保护级别1 激活读保护级别1时，即使是从SRAM或系统内存引导加载程序来启动，也不能使用调试功能（如串行线路或JTAG）访问（读取，擦除和编程）闪存或备用SRAM。 但是，当从闪存启动时，允许用户代码访问该内存和备用SRAM。 对受保护的闪存进行任何读取请求都会产生一个总线错误。 将RDP选项字节重新编程为级别0，可禁用RDP级别1保护，这会导致整体擦除。 1.3 读保护级别2 激活RDP级别2时，级别1所支持的所有保护均有效，芯片受到全面保护。RDP选项字节和所有其他选项字节都会被冻结，不能再修改。JTAG、SWV（单线查看器）、ETM 和边界扫描被禁用。 从闪存启动时，用户代码可以访问内存内容。但是，不再能从SRAM或从系统内存引导加载程序启动。 这种保护是不可逆的（JTAG熔断），所以不能回到保护级别1或0。 表 2描述了从内部闪存启动，或在调试，或从SRAM或系统内存引导加载程序启动时，对闪存、备用SRAM、选项字节和一次性可编程字节（OTP）的不同访问。 ............. 想了解更多，请下载原文阅读 |
