当华为、微软、亚马逊、索尼，甚至是苹果都选择在自家的主流硬件设备上采用 USB Type-C（也称 USB-C 或 Type-C）接口时，硬件厂商们似乎在用实际行动告诉消费者：欢迎来到Type-C接口时代。

其实，在USB 3.1 标准提出时，我们已经看到明显的趋势，那就是未来硬件设备上复杂的接口将不复存在，计算机、智能手机和平板电脑等设备将实现连接和通讯接口的规范化。这不仅能够帮助更好地实现设备之间的互联互通，也让复杂的接口实现大统一

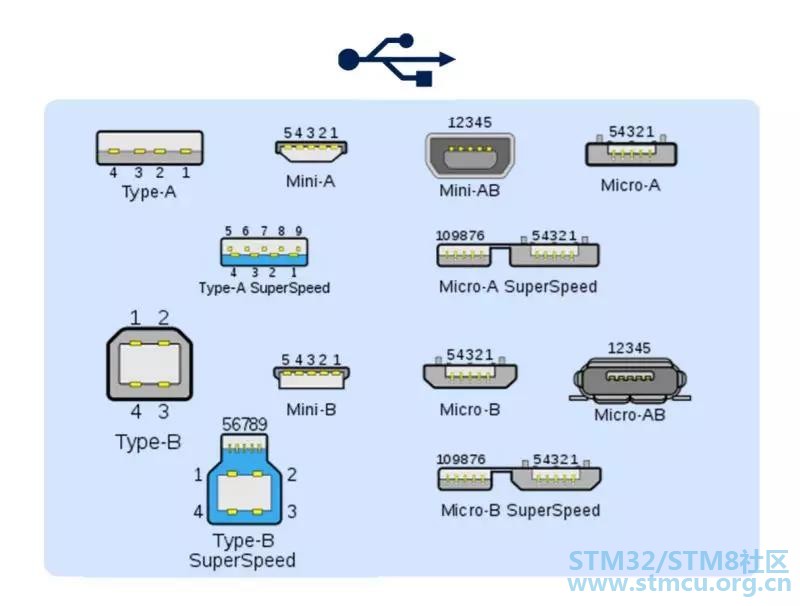

【Type-C接口时代前复杂的接口类型】

【功能齐全的Type-C接口】

2014年至今，Type-C接口用5年时间证明了其是未来接口发展的正确方向。也正是有了这样的证明，我们看到了Type-C接口在硬件设备中的集中式爆发。并且，在最新的USB 4标准中，Type-C 已经成为唯一被支持的接口。

正如上述所提，Type-C接口带来的第一个好处就是简化接口设计。

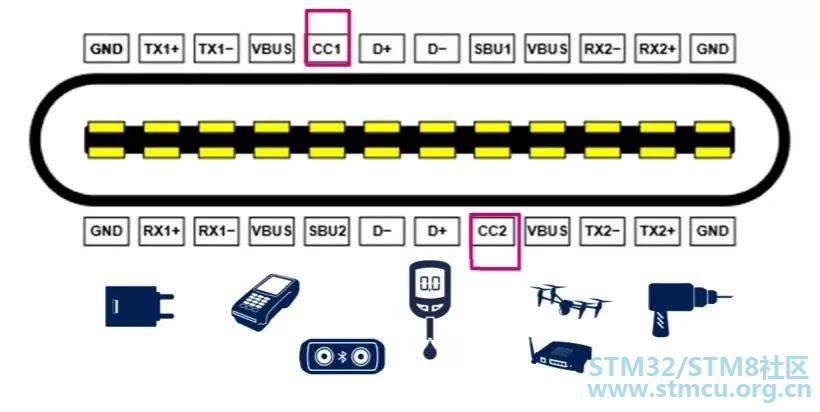

在Type-C接口出现之前，电子设备上用的更多的是Type-A接口和Type-B分支中的Micro -B接口。Type-A接口是常见的USB大口，在台式电脑主机、老式笔记本电脑上很常见；Micro-B接口则统治着此前大多数移动设备的接口标准。Type-C在一个接口内就拥有4对TX/RX差分线、2对USBD+/D-、一对SBU、2个CC、另外还有4个VBUS和4个地线，因此一个Type-C接口就可以帮助完成过往USB接口实现的功能。得益于功能强大的Type-C接口，未来的电子设备将更加轻薄和易于携带

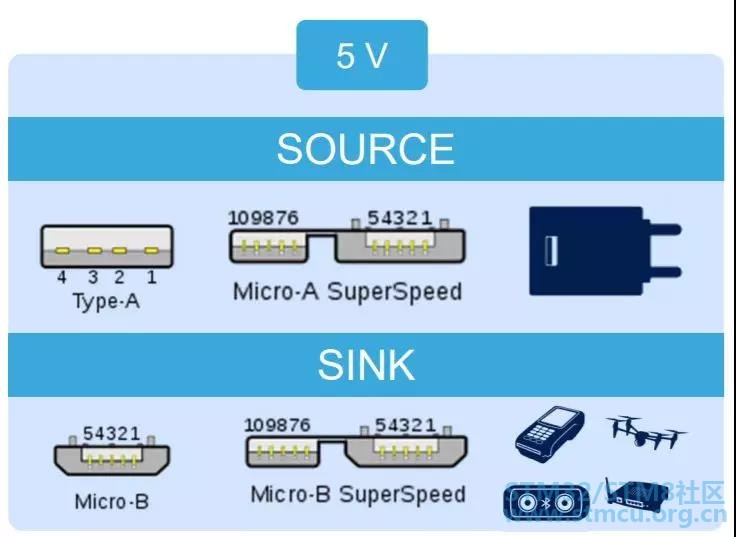

【Type-A和Micro-B接口示意图】

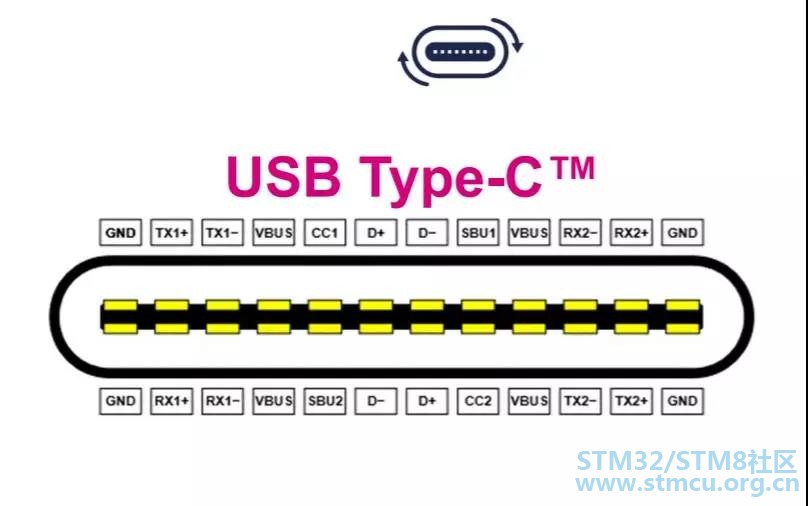

【Type-C接口示意图】

此外，对于用户而言，Type-C接口还有一个不得不提及的好处，Type-C接口的形态是正反面完全一致，很好地解决了消费者插线对不准和插不对方向的尴尬。

除了简化设计和更好的易用性，Type-C接口另一个突出的优点在于拥有强大且向后兼容的充电特性。Type-C接口默认的5V供电向后兼容之前的USB接口，而开放的快速充电标准USB-PD（USB Power Delivery）可使USB Type-C接口最高可支持20V的电压以及5A的电流，也就是100W的最大功率。不过，Type-C接口功能虽强，但也需要一些强制保护，比如达到IEC 61000-4-2 level 4要求的静电保护（ESD），以及CC1/CC2管脚的过压保护等。为了帮助客户更好地迎接Type-C接口时代的到来，保持产品的竞争优势，STUSB端口保护元器件——TCPP01-M12如期而至。

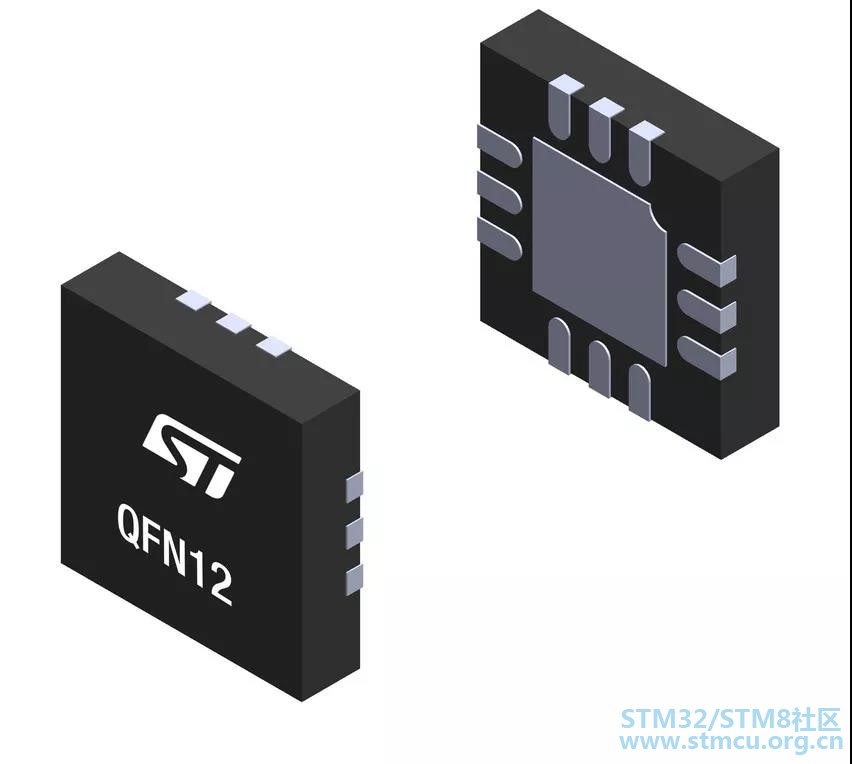

TCPP01-M12是用于USB C型端口保护的单芯片解决方案，它有助于从USB旧式接口A型或B型向Type-C接口进行升级。TCPP01-M12拥有出色的性能，包括：

系统级ESD防护能力，符合IEC61000-4-2 level 4；
未连接电缆时能够达到零功耗；
带有外部N沟道MOSFET，提供CC线上的6.0 V过压保护（OVP），并防止VBUS短路；
工作结温范围为-40°C至85°C；
具有成本效益且基于STM32；
符合最新的USB C型和USB供电标准；
符合最新USB PD规范中定义的可编程电源（PPS）。8 O0 z! p2 z4 k6 {# e

特别需要指出的是，TCPP01-M12让客户产品从USB-C迁移到USB-C PD几乎不会影响BOM，只需要将通用的STM32/STM8 MCU换成带有UCPD的STM32（STM32G0，STM32G4，STM32L5）。

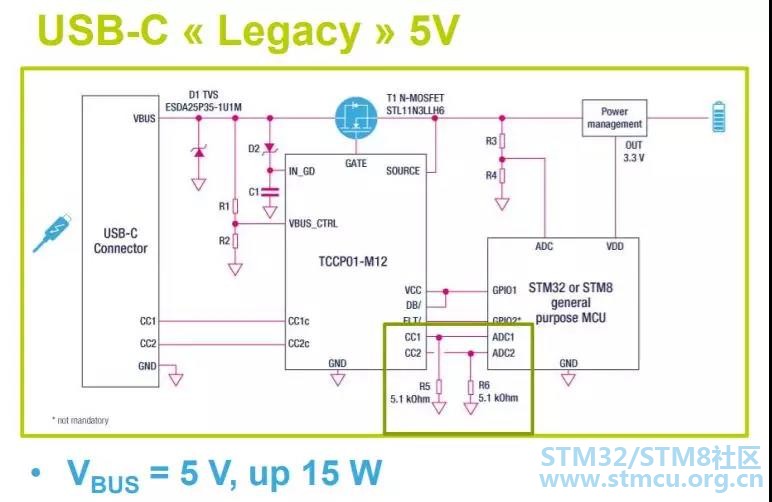

【USB-C应用电路】

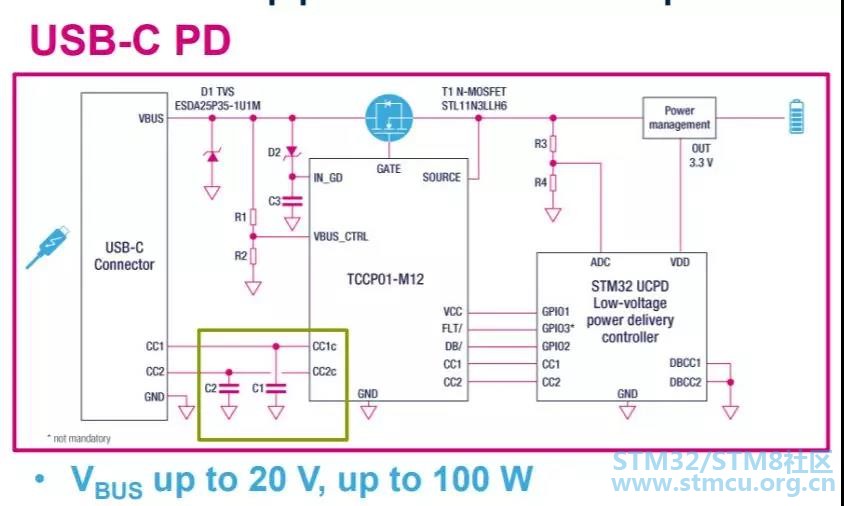

【USB-C PD应用电路】

因此，对于有或者没有 USB-PD的应用方案，ST都能向用户提供出色的方案设计。

【TCPP01-M12应用案例】

得益于上述优异的性能，TCPP01-M12能够为汽车、智能家居、物联网和充电领域的Type-C接口应用提供优质的保护性能。

显然，集充电、显示、数据传输等功能于一身的Type-C接口将成为主流，甚至是一统江湖。在您打算通过Type-C接口赋予自家产品优异性能的时候，ST的TCPP01-M12保护元件将提供IEC 61000-4-2 level 4级别的ESD系统防护，让您的产品在Type-C接口时代安全无虞。
