容性负载的危害 下面的图4是不用滤波电容的半波整流电路,图5是用了大容量滤波电容的半波整流电路。我们根据这两个电路来分析两电路中电流的波形。

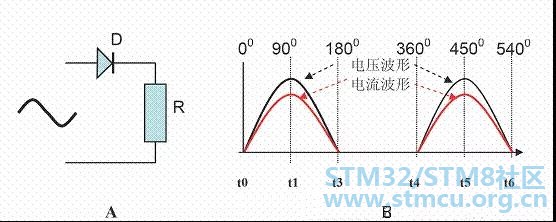

图4A中D是整流管,R是负载。图4B是该电路接入交流电时电路中电压、电流波形图 0 F6 v% w" R9 b: Q- [在(00~1800)t0~t3时间:t0时间电压为零电流为零,在t1时间电压达到最大值电流也达到最大值,在t3时间电压为零电流为零。(二极管导通1800)在(1800~3600)t3~t4:时间:二极管反偏无电压及电流。(二极管截止)在(3600~5400)t4~t6时间:t4时间电压为零电流为零,在t5时间电压达到最大值电流也达到最大值,在t6时间电压为零电流为零。(二极管导通1800)0 J D9 |" q& W1 O. L * o' K% X% ^$ B# u! g& i # }0 m0 A: L& s0 e 结论:在无滤波电容的整流电路中,供电电路的电压和电流同相,二极管导通角为1800,对于供电线路来说,该电路呈现纯阻性的负载特性。 图5

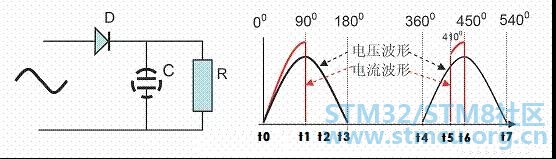

图5A中D是整流管,R是负载,C是滤波电容。图5B是该电路接入交流电时电路中电压、电流波形图。 在(00~1800)t0~t3时间:t1时间电压为零电流为零,在t1时间电压达到最大值电流也达到最大值,因为此时对负载R供电的同时还要对电容C 进行充电,所以电流的幅度比较大。在t1时间由于对电容C进行充电,电容上电压Uc达到输入交流电的峰值,由于电容上电压不能突变,使在t1~t3期间,二极管右边电压为Uc,而左边电压在t2时间电压由峰值逐渐下降为零,t1~t3期间二极管反偏截止,此期间电流为零。(增加滤波电容C后第一个交流电的正半周,二极管的导通角为900 ) + p: J7 W2 V0 \' h5 z 在(1800~3600)t3~t4时间:二极管反偏无电压及电流。(二极管截止)在(3600~4100)t4~t5时间:由于在t3~t4时间二极管反偏,不对C充电,C上电压通过负载放电,电压逐渐下降(下降的幅度由C的容量及R的阻值大小决定,如果C的容量足够大,而且R的阻值也足够大,其Uc下降很缓慢。)在t4~t5期间尽管二极管左边电压在逐步上升,但是由于二极管右边的Uc放电缓慢右边的电压Uc仍旧大于左边,二极管仍旧反偏截止。 % L2 U/ V* v0 t; e+ m- \ 在(4100~5400)t5~t7时间:t5时间二极管左边电压上升到超过右边电压二极管导通对负载供电并对C充电,其流过二极管的电流较大,到了t6时间二极管左边电压又逐步下降,由于Uc又充电到最大值,二极管在t6~t7时间又进入反偏截止。 结论:在有滤波电容的整流电路中,供电电路的电压和电流波形完全不同,电流波形,在短时间内呈强脉冲状态,二级极管导通角小于1800(根据负载R和滤波电容C的时间常数而决定)。该电路对于供电线路来说,由于在强电流脉冲的极短期间线路上会产生较大的压降(对于内阻较大的供电线路尤为显著)使供电线路的电压波形产生畸变,强脉冲的高次谐波对其它的用电器具产生较强的干扰。 相关阅读: 功率因素补偿与校正: ~' B6 [! }9 m# n 开关电源中容性负载的危害0 e7 r+ w6 Z J- ?0 o! f* [ 怎样进行功率因素校正- F& D0 [% N0 M2 C# C1 t" o% M" U8 m7 N 有源PFC电路的原理 |
