每一块处理器都有复位的功能,不同处理器复位的类型可能有差异,引起复位的原因也可能有多种。
0 D9 J' P) ~" ~/ y- K. e/ x  ?
今天是第3篇分享,《STM32学习笔记》之引起电源和系统异常复位的原因。
8 }: ]/ r( P4 n( x7 V
STM32的复位功能非常强大,可通过软件、硬件和一些事件触发系统复位,而且通过其复位状态标志可分析复位原因。该部分位于STM32的RCC(Reset andClock Control)模块。

; ]3 z6 U( C$ k( Z% F! [
STM32 复位介绍

: _4 ~  }8 N/ k
对于STM32来说,复位通常分为三种类型:系统复位、电源复位和备份域复位。本文结合STM32F4描述系统和电源复位的内容。
, g/ D1 m. {% i  W8 Y: @* m# c
1. 系统复位
除了RCC的复位标志和备份域中的寄存器外,系统复位会将其它全部寄存器都复位为复位值。

$ z3 S5 l2 f" z! ], N3 X
产生系统复位事件:
· NRST 引脚低电平
· 窗口看门狗计数结束
· 独立看门狗计数结束
· 软件复位
· 低功耗管理复位
7 C4 r/ b' r( D1 @
2. 电源复位
除备份域内的寄存器以外,电源复位会将其它全部寄存器设置为复位值。
7 N5 d! t5 T# s8 ?
产生电源复位条件:
· 上电/掉电复位或欠压复位
· 在退出待机模式时
: F( r. @; _: H; u% B
注:备份域具有特定的复位,其复位仅作用于备份域本身(本文暂不讲述备份域复位)。
3 \' m1 d7 V2 o

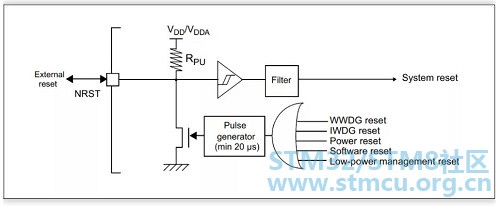

3. 复位电路简图

# u+ ]  L4 T, n; ?5 I2 f+ }

- u+ R. T) C8 Z0 {$ q6 l
由上图可以看出来,NRST引脚、看门狗等各种事件最终都能引起系统复位。
0 }- M% |$ Q2 ?3 }9 W& U4 j' O
STM32 内核和系统复位
% t' q' I' U# J

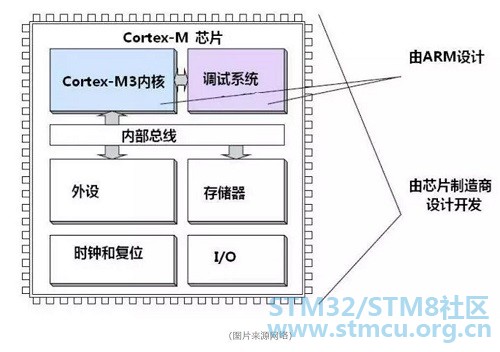

上章节站在STM32整体层面讲述了产生复位的多种事件,本章节进一步描述STM32的内核和系统复位。
STM32由内核(如:Cortex-M4)和各种片内外设(如UART)资源组成,其中软件复位可指定是内核复位还是系统复位。
+ p6 O+ q/ t% U8 P9 {1 @! D0 }! }
+ c7 C( {9 P# n. b6 m- c1 R
1. 内核复位
在Cortex-M内核文档中大概有这样的描述:通过设置 NVIC 中应用程序中断与复位控制寄存器(AIRCR)的VECTRESET 位,可只复位处理器内核而不复位其它片上设施。
也就是说,这样操作只复位Cortex-M内核,不会复位UART这些片内外设。
内核复位函数(参考内核代码修改而来):
void NVIC_CoreReset(void)
{
__DSB();
SCB->AIRCR  = ((0x5FA <<SCB_AIRCR_VECTKEY_Pos)      |
                 (SCB->AIRCR &SCB_AIRCR_PRIGROUP_Msk) |
                 SCB_AIRCR_VECTRESET_Msk);       //置位 VECTRESET
__DSB();
while(1) { __NOP(); }
}
% T% u  Z; H8 T% ], E/ E# c+ Y
2. 系统复位
软件复位中的系统复位操作的寄存器位(SYSRESETREQ)不同,复位的对象为整个芯片(除后备区域)。
系统复位函数:
void NVIC_SysReset(void)
{
__DSB();
SCB->AIRCR  = ((0x5FA <<SCB_AIRCR_VECTKEY_Pos)      |
                 (SCB->AIRCR &SCB_AIRCR_PRIGROUP_Msk) |
                SCB_AIRCR_SYSRESETREQ_Msk);     //置位 SYSRESETREQ
__DSB();
while(1) { __NOP(); }
}
/ m7 D0 p, Q: [0 x
STM32 复位来源

6 N6 ?5 d, n% g- ^$ L3 }: |4 X. t

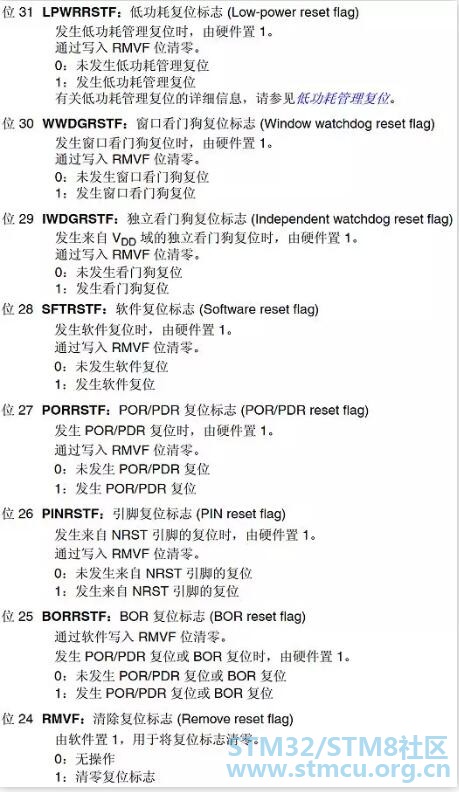

为了方便软件工程师调试和查找(复位)问题,STM32设计有个状态寄存器保存了各种复位来源的状态。
如下图所示(具体请查阅参考手册):

; k! Q) K0 k  ]/ E
( F. J* W6 N3 x$ d& u% @
STM32 引起异常复位的原因
$ i# e- Q/ M: |
上面讲述了引起复位的事件有多种,本章节将结合实际应用,描述常见引起复位的原因及解决办法。
! k+ G& r2 A0 C7 l0 u6 D' S: z3 }
原因一:NRST引脚电平被拉低引起复位
有些特殊环境,特别是大型工厂,外界或内部会使电源产生干扰信号,使STM32的NRST引脚电平被拉低,从而导致系统复位。
分析原因:NRST引脚电平拉低20us就会引起系统复位,电源上一个纹波,或者外部静电都会引起电源被拉低20us。
解决办法:电源滤波、使用隔离电源、添加屏蔽措施等。
原因二:欠压引起复位
有些产品在设计之初没有综合计算负载(与STM32同电源),因负载过大,使其欠压,从而导致复位。
分析原因:STM32除了上电和掉电复位之外,绝大部分STM32还有一个欠压复位,当电源电压 (VDD) 降至所选 VBOR 阈值以下时,芯片将复位。
解决办法:选择负载更大的电源、通过软件配置合理的欠压值VBOR。

, b4 O( x( g  @0 r2 Z
原因三:数字、模拟电源地压差引起复位
有工程师将VSS 和 VSSA之间使用一个几欧,甚至几十欧的电阻连接,有时候(有大电流经过地线)就会因为电源地的压差导致芯片(电源)复位。
分析原因:我们比较关注 VDD 和VDDA 的关系,但忽略了 VSSA 和 VSS 压差需要小于 50mV这一点(具体可以看数据手册)。如果有大电流的情况,则会引起电源地存在压差。
解决办法:尽量使用完全连接地的方式处理,比如0欧电阻,或者隔离电源。

* L4 K* c- ?1 i4 Q) a; v- Q
原因四:看门狗超时喂狗引起复位
有不少工程师设计低功耗产品时,使用了看门狗,但是他们往往忘记了芯片睡眠模式不能停止喂狗,从而导致看门狗复位。
分析原因:STM32进入睡眠之后,看门狗依然继续在工作,如果不及时喂狗,芯片会产生看门狗复位。
解决办法:进入睡眠之前设置更长的喂狗时间,同时不定期唤醒芯片进行喂狗。
: L6 X1 t7 a( c6 `4 u  m  k# U& M, P4 w

+ W7 D$ ?( n; F7 z8 i+ b$ G/ I0 Z/ g0 u' v' n$ V' t
