一款无线USB 2.4G无线收发芯片nrf24LU1F16Q32

nRF24LU1+OTP

带USB接口的2.4ghz单片机收发器

微控制器和OTP存储器

产品规范v1.0

主要特点

•nRF24L01+兼容射频收发器

•全球2.4 GHz ISM频段操作

•高达2 Mbps的空中数据速率

•增强冲击波™硬件链路层

•与nRF24LU1、nRF24LU1+兼容的空气，

nRF24LE1 OTP、nRF24LE1、nRF24L01+，

nRF24L01、nRF2401A、nRF2402、nRF24E1

和nRF24E2

•低成本外部±60 ppm 16 MHz晶体

•符合USB 2.0标准的全速设备控制器

•最高12 Mbps USB传输速率

•2个控制、10个批量/中断和2个ISO端点

•专用512字节端点缓冲RAM

•用于D的软件控制上拉电阻器+

•用于全速USB操作的PLL

•电压调节器，4.0至5.25V电源范围

•增强型8位8051兼容

微控制器

•与nRF24LU1和

nRF24LU1+，编程除外

•缩短指令周期

•32位乘法除法单元

•16+1kbytes片上OTP存储器

•2千字节片上SRAM

•6个通用数字输入/输出引脚

•硬件SPI从机和主机，UART

•3个16位定时器/计数器

•AES加密/解密协处理器

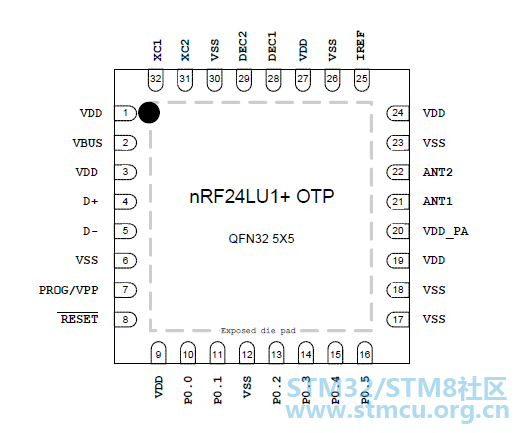

•紧凑型32针5x5mm QFN封装

应用

•用于无线的紧凑型USB加密狗

外围设备

•鼠标、键盘和

遥控器

•USB加密狗3合1桌面捆绑包

•用于高级媒体中心的USB加密狗

遥控器

•游戏控制器的USB加密狗

•玩具
