STM32F103RETX开发板（原文链接点我）

    其设计其实是比[color=var(--weui-LINK)]TOLIN核心板要早些时候的~，当时想用这块板子做的是一个复古游戏机，有联网功能。但是后来其在我调试一些简单的模块中起到很大的作用，所以就一直用它先完成一些驱动文件编写，比较方便。
9 J$ }6 S  B8 G: Z8 b

    首先其设计还是遵循了极大化兼容接口的设计思想，满足一些模块的板对板直插，减少杜邦线使用。再者就是结构上的调整，板子的大小与添加IO丝印。
$ L5 a2 E) ~" b& S

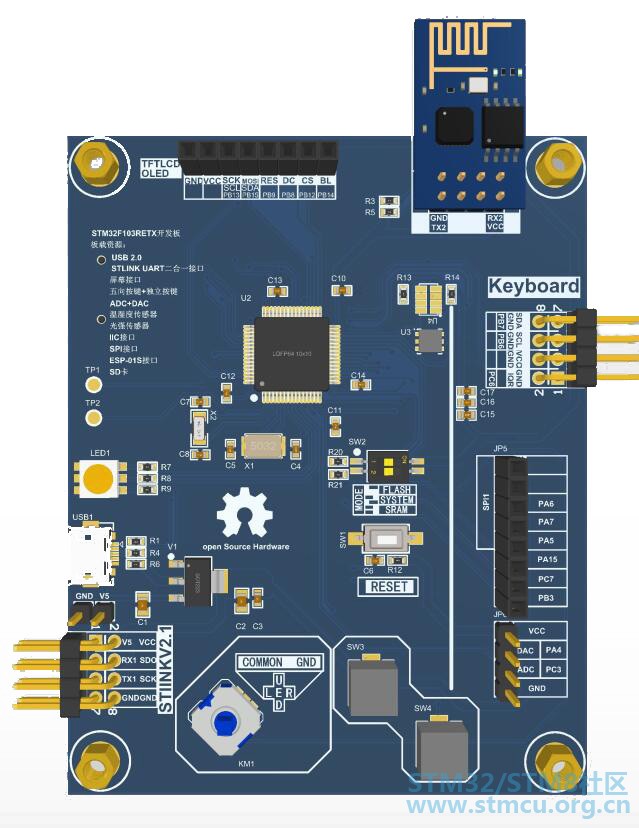

说一下板载资源吧

    USB 2.0接口 可实现USB CDC功能，U盘拖拽固件升级，数据存储等功能。

    三色LED 一颗5050的三色led代替传统的led，使板子布局更加美观，用于做指示灯。

    STLINK UART二合一接口 2*4P的一个接口，其接口是板对板形式的，即可参考我之前做的[color=var(--weui-LINK)]STLINK2.1烧录器。直插可使用。stlink与串口只占用一个usb口。

    Keyboard接口 其实是一个IIC接口。

    温湿度传感器 使用的是SHT20

    光强传感器 使用的是AP3216C。

    按键部分 包含五向按键一个和两个轻触无声按键（极致体验，更加舒服）

    SD卡槽 可存放更大的文件。

    ESP-01S接口 当然就是与ESP-01s即esp8266模块板对板接口，其实也是一个UART接口。使板子具有物联网功能。

    屏幕显示接口（重点介绍）

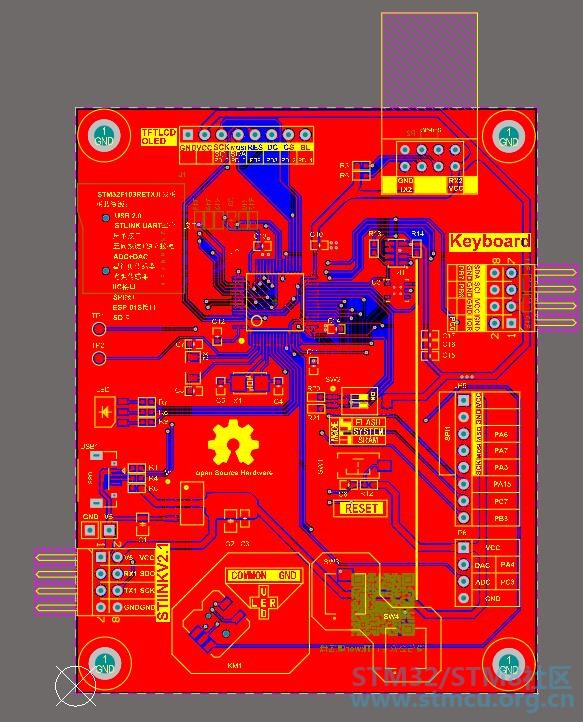

    屏幕基本兼容中景园电子的屏幕接口

    SPI模块接口（重点介绍）

    模块接口兼容大部分广运电子GY系列模块

; S2 J# |1 T# s7 i* n/ ]; N

$ b% A& J! c! C, k3 F# p

  本设计仅是个人的设计，并没有完整的全面测试。所以可能会存在潜在的问题，若使用过程中发现问题，麻烦在公众号后台联系我。开源的另外目的也希望大家能一起做基于这块板子一些小项目，也欢迎向我投稿（我只是学生，没钱给稿费的呀==）。

    如果有转载需要，很乐意你可以和我联系~

    最后注意生产投板的时候要使用Gerber文件，否则可能因厂方的AD版本不同导致丝印位置错乱。

  ^6 X( r. B3 k" j5 E6 e

由于附件太大了，这里无法上传，大家可到下面链接获取资源：

STM32F103RETX开发板（原文链接点我）

% {4 ]0 ~2 Y, x, p6 Q1 U9 p

更新：

PCB宣传视频：http://www.bilibili.com/video/BV1Ag4y1a78w
