在PCB设计过程中电源平面处理应该考虑的基本要素

[复制链接]
gaosmile 发布时间:2020-3-23 15:27
电源平面的处理,在PCB设计中占有很重要的地位。在一个完整的设计项目中,通常电源的处理决定项目的30%-50%的成功率。本次给大家介绍在PCB设计过程中电源平面处理应该考虑的基本要素。; t& V6 y' c, u/ v
/ f4 [( d) Q$ |+ t: Q& U# D  K
1、做电源处理时,首先应该考虑其载流能力,其中包含2个方面:
a)电源线宽或铜皮的宽度是否足够要考虑电源线宽。

! ]' j/ Y6 ~1 X$ X/ f  o5 j
首先要了解电源信号处理所在那一层的铜厚是多少。常规工艺下PCB外层(TOP/BOTTOM层)铜厚是1OZ(35μm),内层铜厚会根据实际情况做到1OZ或者0.5OZ。对于1OZ铜厚,在常规情况下,20mil能承载1A左右电流大小;对于0.5OZ铜厚,在常规情况下,40mil能承载1A左右电流大小。
  k) T  K& z$ l  i  `

4 d3 N. [- d. c% h9 Q
b)换层时孔的大小及数目是否满足电源电流通流能力。

2 y. Z3 X# n9 H- B' ~

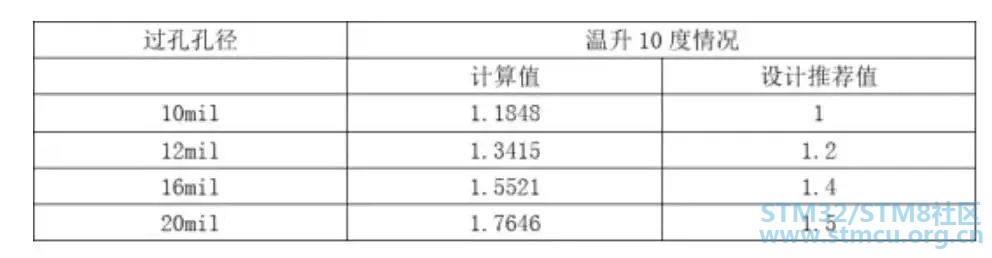

首先要了解单个过孔的通流能力,在温升为10度的常规情况下,可参考下表。
过孔孔径与电源通流能力对照表
( f/ G0 U7 j" q' d4 E
从上表可以看出,单个10mil的过孔可承载1A的电流大小,所以在做设计时,若电源为2A电流,那么在使用10mil大小过孔打孔换层时,至少要打2个以上的过孔。一般在做设计时,会考虑在电源通道上多打几个孔,从而保持一定的裕量。

" E* Y5 w3 ?4 K
2、其次应考虑电源路径,具体应考虑以下2个方面。
a)电源路径应该尽量短,如果走的过长,电源的压降会比较严重,压降过大会导致项目失败。

# ^* M4 o) s' P8 H) i' T6 r
b)电源平面分割要尽量保持规则,不允许有细长条及哑铃形分割。
+ b3 A0 c* `$ Z1 ]  |
c)电源分割时,电源与电源平面分割距离尽量保持在20mil左右,如果在BGA部分区域,可局部保持10mil的分割距离,如果电源平面之间的距离过近,可能会有短路的风险。, @2 n4 ]& t2 a

2 Q6 ]6 a( e" |" `3 l+ P( q

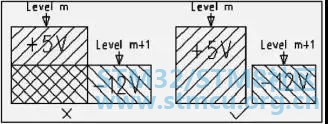

d)如若在相邻平面处理电源,要尽量避免铜皮或者走线之间平行处理,这主要是为了减少不同电源之间的干扰,特别是在一些电压相差很大的电源之间,电源平面的重叠问题一定要设法避免,难以避免时可考虑中间增加隔地层。
3、做电源分割时应尽量避免相邻信号线跨分割的情况。
3 \: G7 R1 Y: K/ }* a, f1 |
信号在跨分割处(如下图示红色信号线就有跨分割现象)因参考平面不连续会有阻抗突变情况产生,会产生EMI、串扰问题在做高速设计时,跨分割会对信号质量造成很大的影响。
