37种传感器（二十九）MPU6050陀螺仪模块+Stduino Nano&UNO

关键词：

51 ； stm32 ； arduino ； stduino单片机； stduino UNO＆Nano ；MPU6050陀螺仪

说明：

MPU6050 陀螺仪传感器具有很多强大的功能，采用单芯片封装。该芯片由一个MEMS 加速度计，一个MEMS 陀螺仪和温度传感器组成。该模块在将模拟量转换为数字量时非常准确，因为每个通道都有一个16 位的模数转换器硬件。

该模块能够同时捕获 x ，y 和z 通道。它有一个I2C 接口与主控制器进行通信。对于无人机，机器人，运动传感器等许多应用来说，这是一个非常有用的设备。它也被称为陀螺仪或六轴加速度计。

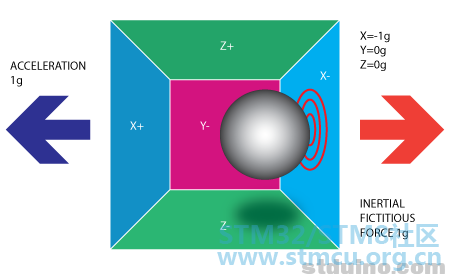

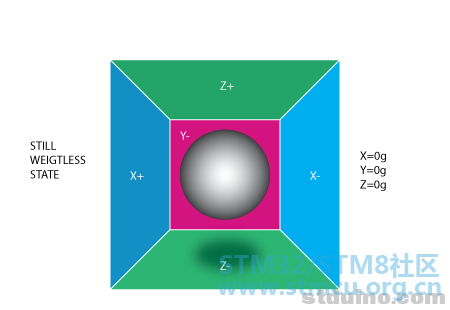

就像上面的图片一样，在一个立方体的盒子里面有一个小球，盒子的四壁是用石英晶体材料。当盒子加速度发声变化时，由于惯性的作用，球就会向与加速度方向相反的地方倾斜，当小球碰到那里就会产生压电电流，通过此电流可以确定该方向上加速度大小（实际测得的是压力的大小））。

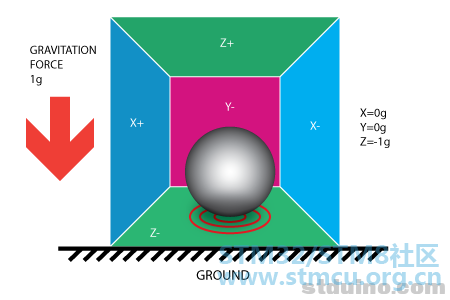

实际上，当模块静止时， Z 轴方向上一直受到小球的挤压（由于重力作用），也应此，该模块无法获得物体在Z 轴上的旋转角。如果必须要获得绝对的旋转角，那么可以选择性MPU9250这个九轴运动跟踪芯片。

实验目的：

在本例中，我们将学习如何将传感器与 Stduino UNO一起使用，利用陀螺仪模块监测物体移动方向。

器材：

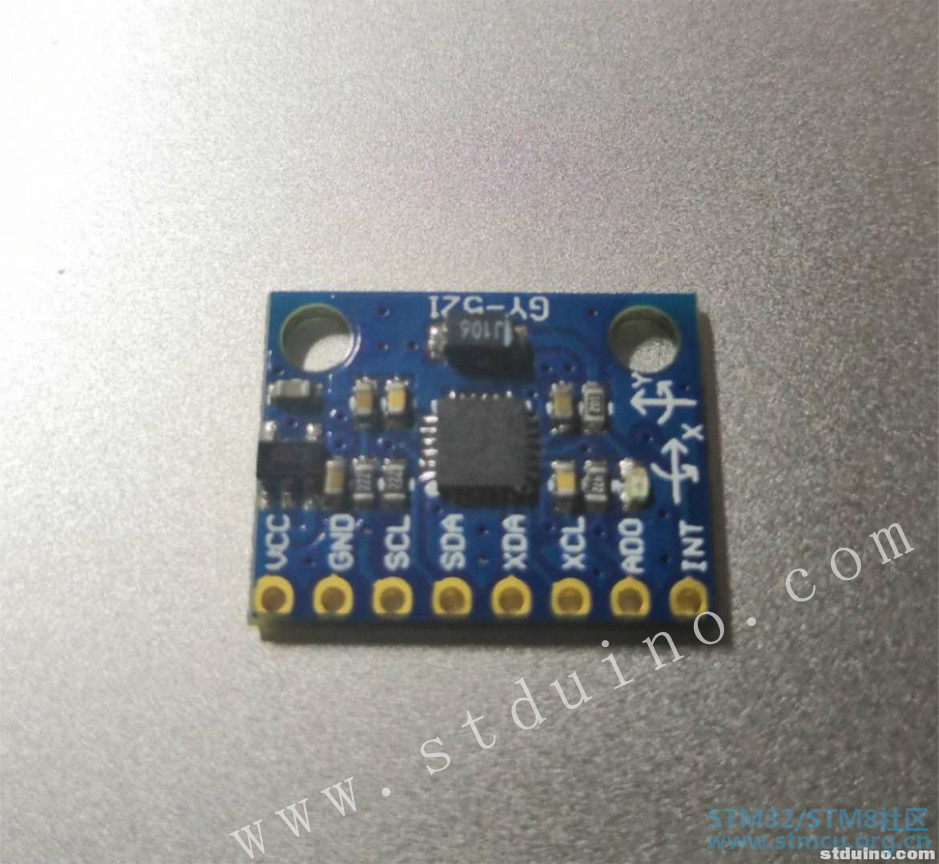

Stduino UNO / Nano; 杜邦线； MPU6050 模块

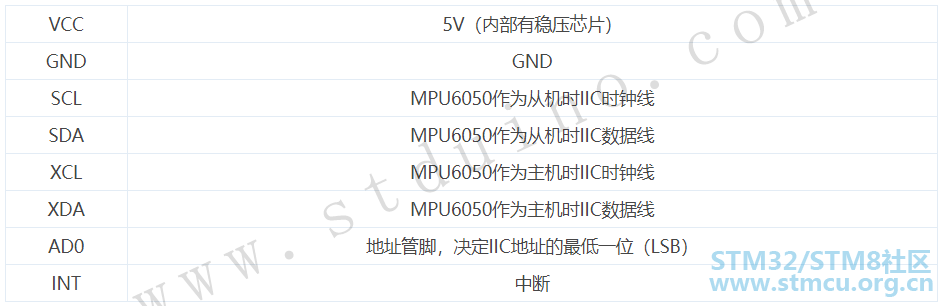

电路连接：

MPU6050-> Stduino UNO /纳米

VCC-> 5V

GND->GND

SCL-> D9

SDA-> D10

XCL

XDA

AD0->接地

INT-> D2

重点说明：

. {% ^( |( P# U9 g

代码展示：

#include<Wire.h>
3 S& |( C' G/ `
const int MPU6050_addr=0x68;
2 j/ t4 g9 A* ]# ~& [9 ]' r% o% O8 `
int16_t AccX,AccY,AccZ,Temp,GyroX,GyroY,GyroZ;
9 Z2 u. X. z- Y5 F
void setup(){
3 }% |' f9 Y- \1 |8 m' |4 c. {
//D9 SCL9 q! ]. a C1 w- U% |# S6 u
//D10 SDA
5 F" C7 ^6 ]& j% _4 T" j- }- ~% @
//5V
5 X! Q8 a) V+ U9 @( G0 S. a0 H
//GND
4 V6 ?- d+ B2 B- q! e; V- L: l
Wire.begin();* B* _6 c) g/ K' S1 n
Wire.beginTransmission(MPU6050_addr);+ I2 N. ~% }2 \) u- z; d2 r
Wire.write(0x6B);
) i6 ` ~" X, Q. |1 P2 a6 C
Wire.write(0);
& O4 u* s' i9 x/ n0 U: e4 O( @3 N8 @
Wire.endTransmission(true);5 x9 i. x: L& S; k# c; h1 V
Serial.begin(9600);3 a8 [5 M _6 ]3 i. s
}
- Y U5 i8 K/ Y* f
void loop(){
+ X3 V6 E1 c h9 Z2 \1 C: h
Wire.beginTransmission(MPU6050_addr);
4 \9 {$ t3 G _; c& ^' K. S
Wire.write(0x3B);# s0 p( @/ L3 t# P* _
Wire.endTransmission(false);
$ D! y7 b6 h% s" J
Wire.requestFrom(MPU6050_addr,14,true);//按顺序读取数据
# z U+ z% G* `2 a+ p L& f
AccX=Wire.read()<<8|Wire.read();//X轴方向的加速度分量: ^9 e7 U }& e4 p! f
AccY=Wire.read()<<8|Wire.read();//Y轴方向的加速度分量9 b1 G: l4 F! k
AccZ=Wire.read()<<8|Wire.read();//Z轴方向的加速度分量
- R9 G' `3 n; y" y
Temp=Wire.read()<<8|Wire.read(); c/ f3 ^4 p$ {, F, z' A+ }
GyroX=Wire.read()<<8|Wire.read();//绕X轴旋转的角速度GYR_X! U9 I- Q& q+ e# A+ I# e0 }( n& m3 V
GyroY=Wire.read()<<8|Wire.read();//绕Y轴旋转的角速度GYR_Y
2 N/ U2 P, [' ~5 ~( B0 b9 U. o7 r
GyroZ=Wire.read()<<8|Wire.read();//绕Z轴旋转的角速度GYR_Z
% @* F5 U, J, O! Q ^ I+ Q
Serial.print("AccX = "); Serial.print(AccX);
8 U; Q" P* {/ E1 j7 J1 K! U
Serial.print(" || AccY = "); Serial.print(AccY);: R3 d. N9 g# Z3 O* B7 }8 j
Serial.print(" || AccZ = "); Serial.print(AccZ);
: E" f1 \1 A% i
Serial.print(" || Temp = "); Serial.print(Temp/340.00+36.53);
$ Z4 A, i8 j4 k9 U5 p
Serial.print(" || GyroX = "); Serial.print(GyroX);
0 ^0 F9 c, r. b
Serial.print(" || GyroY = "); Serial.print(GyroY);: d/ A* S q+ n& l1 [2 J
Serial.print(" || GyroZ = "); Serial.println(GyroZ);
4 k0 n; e2 `+ [. ~; D
delay(100); b3 M O5 _8 T& W0 v5 j
}

复制代码

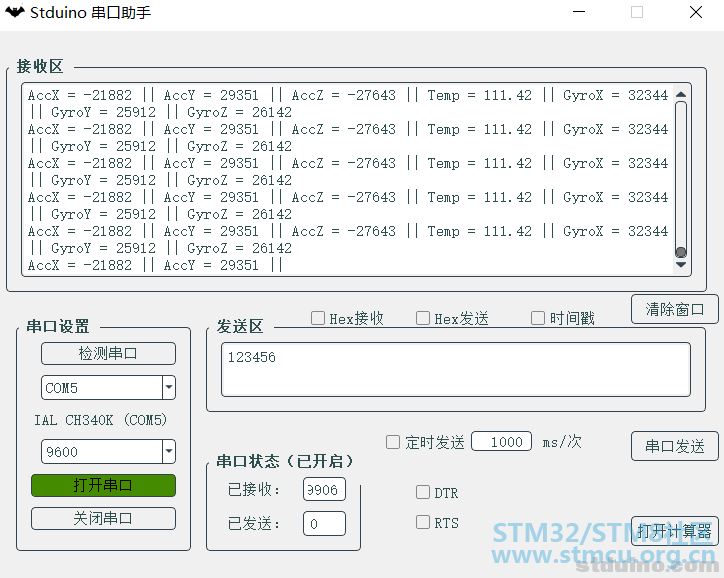

实验效果：

窗口监视器，如下图所示：
