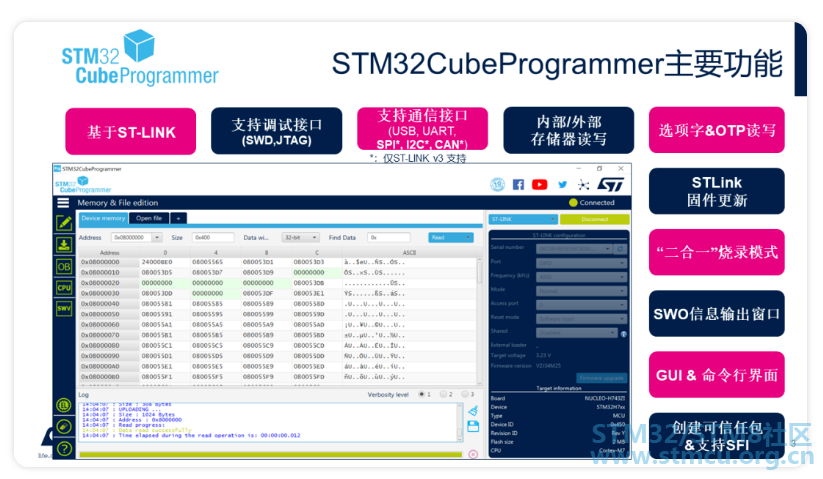

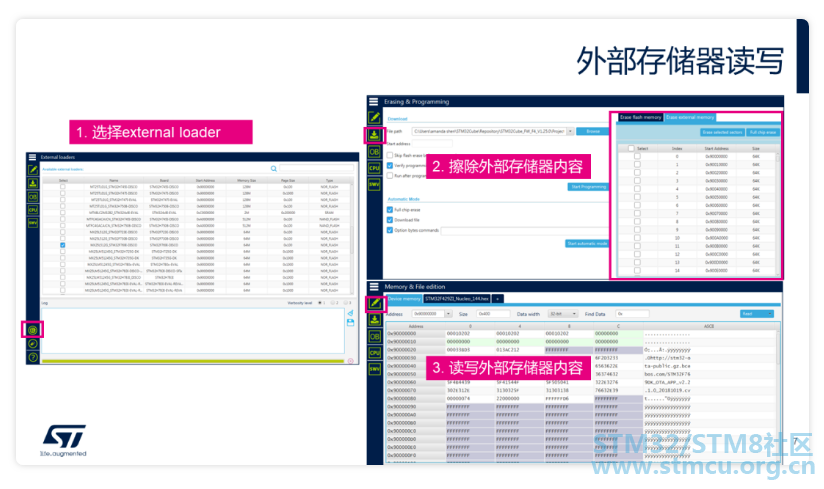

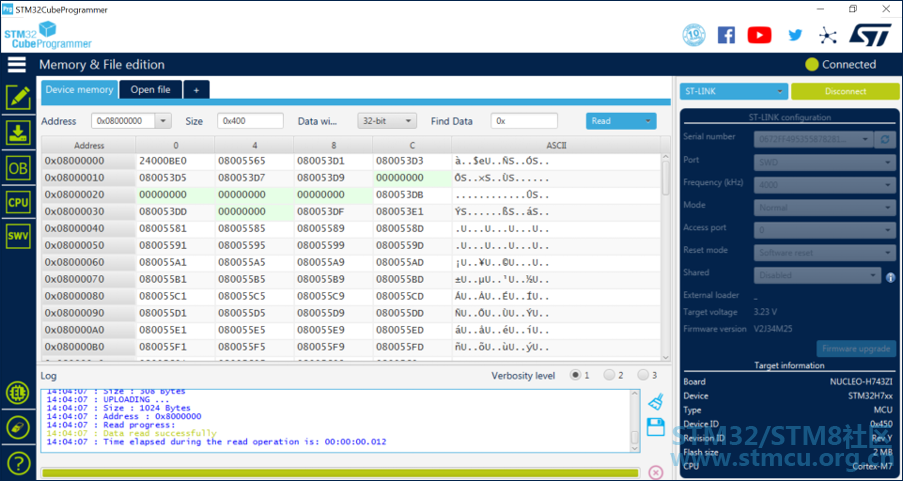

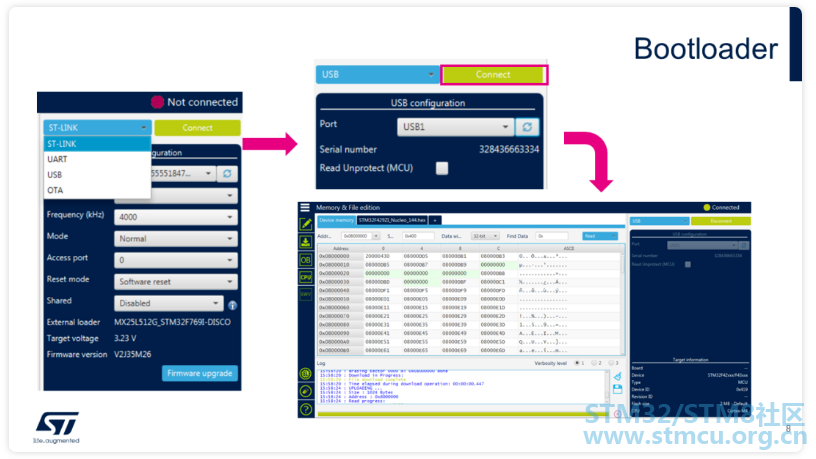

& |) L- S! Y8 [ ![]() STM32用户都知道,当完成程序调试,需要对芯片进行程序代码烧录编程,一般会有三个选择:* I! [' ~3 S- A( ^) N, p 通过调试接口【JTAG/SWD】来烧写程序,一般要使用STLink Utility或STVP工具软件来完成; 通过UART接口来烧写程序,需要下载基于PC端的flash 烧录工具软件STM32 Flash loader demonstrator配合;% U Z# {8 F7 O ~3 x/ { 通过USB接口来烧写程序,需下载USB DfuSe工具软件来实现。 2017年底,ST推出了多合一烧录工具STM32CubeProgrammer,以其高集成度支持上述三类编程接口,还兼具其它更多功能。 STM32CubeProg 不断迭代,至2020年10月,更新至最新版 STM32CubeProgrammer 2.5.0(点击即可下载),增添更多新功能。 STM32CubeProgrammer 主要功能 STM32Cube 软件家族中的 STM32CubeProgrammer 是 STM32 MCU 专用编程工具。它支持通过STLink的SWD/JTAG调试接口对STM32 MCU的片上存储器进行擦除和读写操作;或者通过UART,USB, I2C,SPI,CAN等通信接口,利用出厂时固化在芯片内部的系统bootloader,对STM32 MCU的片上存储器进行擦除和读写操作。这里需要说明的是STLink v2仅支持通过UART和USB通信接口对片上存储器进行操作,而STLink v3增加了SPI,I2C和CAN通信接口的支持。除此以外,STM32CubeProgrammer 还可以操作STM32 MCU的选项字节和一次性可编程字节。通过 STM32CubeProgrammer 提供的或者自己编写的外部 external loader,还可以对外部存储器进行编程。 STM32CubeProgrammer 提供了图形化和命令行两种用户界面。此外,STM32CubeProgrammer 还提供了C++ API, 用户可以将 STM32CubeProgrammer 的功能集成到自己所开发的PC端应用中。5 w4 ` i0 u1 g: ~7 X, ] ![]() ▲ STM32CubeProg的图形化界面 图形化用户界面如上图所示,在右侧的配置区域,用户可以选择通过STLink调试接口,或者USB、UART等通信接口连接到STM32微控制器。连接到STM32 微控制器后,在“Device information”区域可以看到当前MCU的型号,版本和Flash大小等信息。如果连接的是ST官方的开发板,还会显示该开发板的名称。% A* m( g) l8 H7 Z2 H+ H `) p& [- M 3 g, b. @2 r. N& T! I- w6 V 那么,这里显示的信息都是来自哪里呢?其中“CPU“型号,也就是内核型号,从内核的CPUID 只读寄存器读得,该寄存器的说明在各个芯片系列对应的编程手册中可以查到,比如STM32F7对应的编程手册PM0253;芯片型号”Device ID“和芯片版本”RevisionID”分别来自STM32MCU的DBGMCU_IDC只读寄存器中的Device ID字段和Revision字段。Flash大小“Flash size”的值,可以从系统Flash的Flash size只读寄存器中读到。这些寄存器的说明都可以在各个芯片系列对应的参考手册中的“调试支持”和“设备电子签名”章节找到,比如STM32H743的参考手册RM0433。开发板名称“Board”对应的信息,存储在板载的STLink中,所以只有用ST开发板自身板载的STLink进行连接时才能看到这个信息。' S1 }! i9 C- ]% ^ 在STM32CubeProgrammer最左侧一栏可以在不同的功能标签页之间切换,进行不同的操作。! x8 K, P$ Q& J0 @0 z 6 W9 W' ^( F, M8 j; t# ]6 q 接下来,我们会对STM32CubeProgrammer的主要功能进行介绍,关于STM32CubeProgrammer的具体操作步骤,请参考”UM2237-STM32CubeProgrammer软件工具介绍”。 2 }7 h1 Z; a( J; d3 P9 f D. _ i

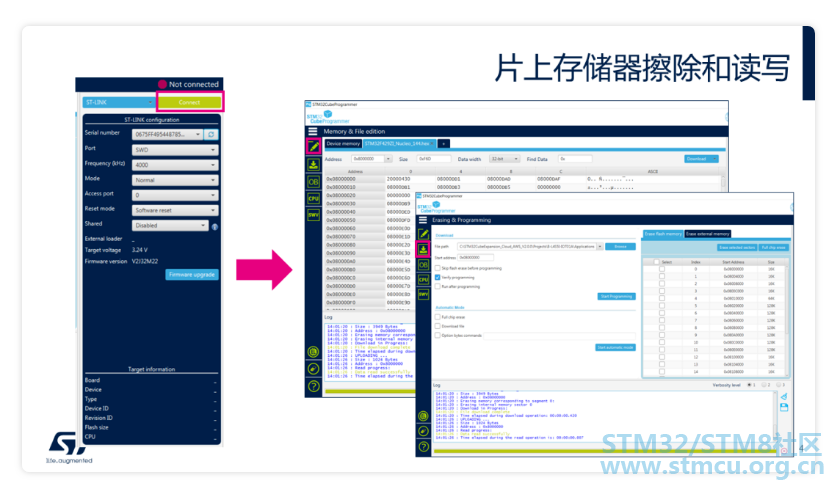

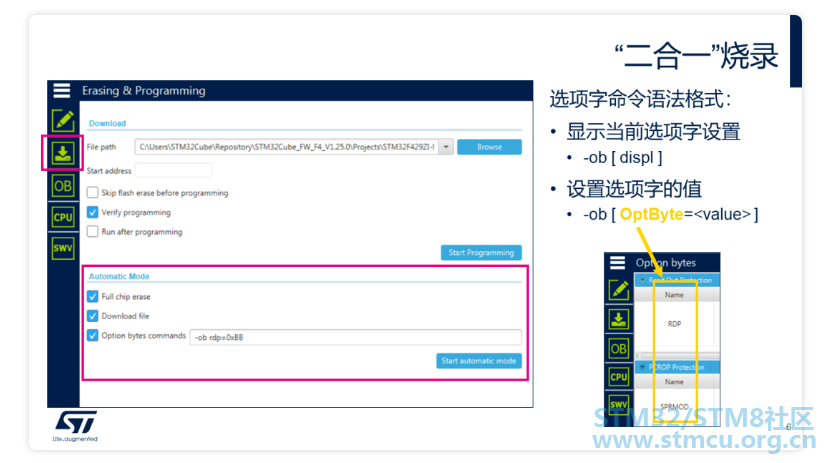

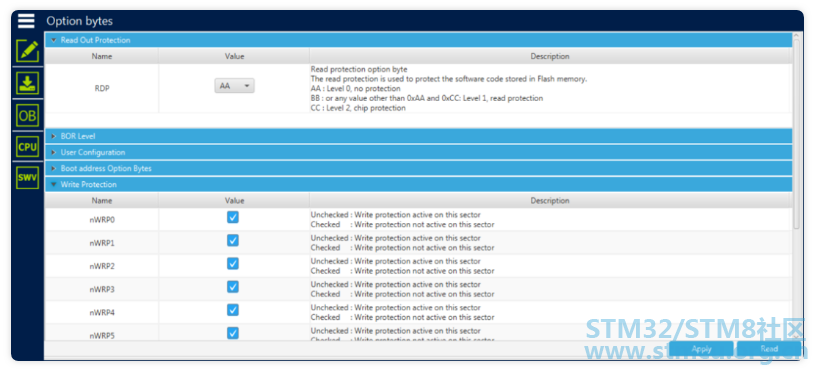

片上擦除和读写 STM32CubeProgrammer支持按扇区对Flash进行擦除和全片擦除。可以导入多种格式的执行文件进行烧录,支持的文件格式有:二进制文件(.bin),elf文件(.elf,.axf,.out),hex文件(.hex)和摩托罗拉的S-record文件(.srec)。 ![]() 0 z/ S# _- b; Q; C 擦除操作 通过STLink与目标MCU建立连接后,在“Erasing&Programming”页面下,可以按扇区对flash进行擦除,或者选择“Fullchiperase”按钮,进行全片擦除。& A5 w, i% b, U5 [" ]: k, c 烧录操作 在“Erasing&Programming”页面下,点击“Browse”按钮导入可执行文件,然后点击“StartProgramming”进行烧录。 也可以在“Memory&fileedition”页面下,打开要烧录的可执行文件,然后点击“download”进行烧录。 在“Memory&fileedition” 的“Device Memory”页面下,还可以读出当前指定地址范围的MCU存储器值,并通过“SaveAs”菜单将读出的内容保存为二进制文件(.bin), hex文件(.hex)或S-record文件(.srec)。3 f/ C1 W: ?6 {- U& S) O B. C 除了前面介绍的烧录整个可执行文件的方式以外,还可以在“Memory&fileedition” 的 “Device Memory”页面下直接修改某个地址的值,”回车”后STM32CubeProg会自动完成读出-修改-擦除-回写的操作。对于一次性可编程(OTP)字节就可以通过这种方式进行编程。" _4 K! W6 N6 F/ T% ` # g, ~8 @5 S$ z 选项字读写 点开OB页面后,可以看到当前所连接MCU的选项字的设定情况。用户可以在这里修改选项字的值。具体选项字的说明,请参考对应MCU的参考手册。 ![]() 使用 “Erasing&Programming” 页面下的“二合一”烧录模式,可以在一次操作中完成FLASH和选项字的烧录工作。选项字的配置使用STM32CubeProgrammer命令行的 “-ob” 命令。 t' C0 v' r1 b r" o ![]() 举例说明,现在要在烧写完Flash后,设置读保护为level1。可以按以下步骤先进行设置:0 V: Q5 l! \* U8 ~ 设置好要下载的可执行文件路径. a- B Z$ `7 o( @/ N# M& T& y; p, e, K 勾选 “AutomaticMode” 下的 “Fullchip erase” 和 “Downloadfile” 在 “Optionbytes commands” 的输入框中输入:“-ob rdp=0xBB” 然后点击 “Start automatic mode” ,STM32CubeProgrammer就会开始按顺序执行上述的操作,同时在Log窗口显示整个执行的过程和进度。( Q$ `8 d! T. ]* J& z 关于选项字命令 “-ob”的格式说明,可以参考UM2237(用户手册STM32CubeProgrammer软件工具介绍)的3.2.15章节。但“-ob”命令中OptByte字段的定义在UM2237中没有说明,可以有两种方法来查询:一种是通过STM32CubeProgrammer图形界面下“Optionbytes”标签页中的“Name”一栏的名称,因为“-ob”命令中OptByte字段的定义与这里是一致的;还可以通过“-ob displ”命令来显示当前所有的选项字配置,从而也就可以知道各个OptByte字段的定义了。 外部存储器读写 如果想要对通过 SPI,FMC,QSPI等接口连接到STM32的外部存储器进行读写操作,就需要一个external loader。 ![]() CubeProgrammer 默认提供了STM32开发板上集成的外部存储器对应的external loader。8 K; T2 S9 ^) P' I 用户如果使用了其他型号的存储器,也可以自己生成external loader文件(*. stldr),详细操作请参考 UM2237 的第2.3.3章节。8 h" z- s# F" m) _0 j4 l 在对外部存储器进行操作前,必须先在 “External Loader” 页面下,选择对应的external loader,该external loader会在接下来对外部存储器的操作中用到。然后就可以在 “Erasing&Programming” 页面和 “Memory&fileedition” 页面下进行擦除和烧写的操作了。 - G! ~ ]; U4 e4 i+ l2 Y4 b9 O Bootloader STM32MCU出厂时,内部的系统memory就已经烧好了bootloader,提供通过USART,USB,I2C,SPI,CAN等接口更新片上Flash的功能。; i0 o6 p! f( ?9 U% I ![]() 不同STM32MCU型号支持的bootloader接口有所不同,具体可以参考应用手册AN2606。STLink v2或者STLink v3提供了从USART,USB,I2C,SPI和CAN等通信协议到USB的桥接接口,STM32MCU可以通过STLink v2或者STLink v3与PC端建立连接。而STM32CubeProgrammer则提供了PC端的操作界面,可以通过bootloader对片上Flash进行擦除和烧录。STLinkv2只提供了USART和USB两种通信接口,而STLink v3增加了I2C,SPI和CAN通信接口的支持。ST原来提供有两个独立的PC端软件:“STM32Flash loader demonstrator”和“Dfuse Demo”,分别支持USARTbootloader和USBDFU功能,现在只需要使用STM32CubeProgrammer一个软件就可以支持所有这些通信接口了。 SWO信息输入窗口 我们在做开发的时候,经常会需要输出一些调试信息。 ![]() 常用的方法就是通过重定向printf到串口来进行打印,这种方法需要占用一路串口。还有一种方法就是将printf重定向到SWD调试接口的SWO口,通过SWO来输出调试信息。STM32CubeProgrammer的SWV窗口可以显示SWO发送的调试信息,并且可以将所有接收到的信息保存在指定的“.log”文件中。 f/ i5 E. c* i9 u: B . K9 j2 e' e; U( ` l: D4 U 命令行界面 STM32CubeProgrammer提供命令行界面,可以通过执行指令的方式实现大部分STM32CubeProgrammer的功能。 ![]() STM32_Programmer_CLI.exe 可执行文件在 STM32CubeProgrammer 安装路径下的 bin 文件夹下,执行 STM32_Programmer_CLI.exe 可以看到所有支持的指令及参数说明。 命令行界面还提供了一些在图形化界面不具备的功能,例如:创建可信任包,安全烧录,计算 CRC 值等功能。详细说明请参考 UM2237。; T! p: ?$ R! u5 ^ 图中举了一个通过SWD接口连接目标芯片并设置读保护级别1的例子,通过 “-c” 指令先与目标芯片建立连接,再通过 “-ob” 指令修改读保护的级别,完整的命令行指令为:STM32_Programmer_CLI.exe-c port=SWD -ob rdp=0xBB。& e8 X( _) G9 E, e f0 M STLink固件更新4 [5 j8 n9 _! C3 h# w. m" Z5 [+ w 将STLink调试器连接到电脑后,打开 STM32CubePorgrammer,刷新 STLink 连接就可以看到当前 STLink 的固件版本。点击 “Firmwareupgrade” 按钮,打开 STLinkUpgrade 工具可以对 STLink 固件版本进行更新。 ![]() STM32CubeProg 相关资源 如何找到STM32CubeProg ![]() ; l: B L( t& |8 m& Z/ K 此外,直接在搜索栏搜索关键字“STM32CubeProg”也可以找到 STM32CubeProg 的主页面。在STM32CubeProgrammer页面的Overview标签页下有对STM32CubeProgrammer的介绍以及下载链接,在 Documentation 标签页下可以找到其相关的文档。9 O! G7 T' N; l" e3 E9 @* E 8 ]8 O/ z3 @% K " x& s* S. W6 M# ` 用户手册及应用笔记 UM2237 用户手册《STM32CubeProgrammer软件工具介绍》:本文档为通用文档,面向所有STM32产品,是关于 STM32CubeProgrammer 的详细使用说明以及命令行的命令用法说明; UM2238 用户手册《创建STM32受信任包软件工具介绍》和 AN5054 应用笔记《通过STM32CubeProgrammer进行安全烧录》:与安全有关,介绍如何创建可信任包以及如何进行安全烧录。 # N8 a: a: k/ Y UM2543 用户手册《STM32MP1系列签名工具介绍》和 UM2542 用户手册《STM32MP1系列密钥生成器软件介绍》:STM32CubeProgrammer还集成了”STM32MP1系列密钥生成器”和“STM32MP1系列签名工具”,通过命令行对应的指令,可以生成ECC密钥对,并对固件进行签名。具体使用方法请参考上述两篇用户手册。 8 [3 T/ q8 C& A7 c! x |
