STM32H743+USB3300=USB_HS HID->STM32CUBEMX配置->电脑识别设备异常

[复制链接]
貌然神伤 提问时间:2021-5-21 11:05 / 未解决

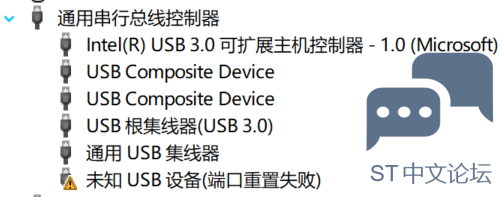

晶振频率480M,CUBEMX生成的程序没有做任何修改,主要设置了usb_hs device,模式为HID,也测试过虚拟串口模式,结果类似。
没有额外的功能,只测试USB。
多次确认连线按照CUBEMX图示链接,供电选择3.3V,模块微雪的USB3300,走线为杜邦线,测连线阻抗小于1欧

求指点一下。

USB_HS配置

USB_HS配置

USB_DEVICE配置

USB_DEVICE配置

USB_DEVICE配置

USB_DEVICE配置
1 收藏 评论2 发布时间:2021-5-21 11:05

举报

2个回答
butterflyspring 回答时间:2021-5-24 16:54:25

官方有现成的例程可以试试再对比一下,把LED灯和按键稍微修改一下,注意时钟配置是否一样或需要调整

STM32Cube_FW_H7_V1.7.0\Projects\STM32H743I-EVAL\Applications\USB_Device\HID_Standalone
stm贼强 回答时间:2021-5-25 16:24:47
我用的h750跟743应该差不多,原来使用cube生成代码直接使用也是异常,后来查出是硬件错误,就是我的vbus那里多接了个电阻,估计你的是硬件原因造成的,cube生成的hid设备应该没问题。
