在《信息安全专题 | 代码保护（1）使用STM32H7新特性保护片上代码的机密性》一文中，与大家探讨了如何利用STM32H7的安全用户存储区（又称“安全访问模式”）实现安全调试。

+ R* {/ q( z7 q
本文继续为大家介绍STM32H7系列如何实现密钥的安全存储与使用。

如果无法播放，请点击此处在新窗口打开

▲ H753密钥安全存储和使用-理论和例程介绍

如果无法播放，请点击此处在新窗口打开

▲ H753密钥安全存储和使用-Demo演示

) d3 |* V; g& T0 `

使用STM32H7 安全新特性实现敏感数据(密钥)的安全存储与使用

  R( z% b- O3 o! O  u密钥的安全存储与使用
! o% G; d# J! D; N7 x% W5 p0 ~% e
安全通信、用户数据加密存储等都离不开密钥，密钥安全存储与使用是嵌入式系统中常见的安全功能需求之一。MCU上对于密钥的保护通常会从几个方面着眼 ：

% Z) r: U  ?+ Z, [+ g& W2 b
9 w* Z9 r7 J4 ]9 t8 `* u$ ]. h调试端口访问：避免通过调试端口获取密钥，通常通过调试端口保护机制来实现
软件代码访问：禁止任意软件直接读取密钥，避免由于软件漏洞可能带来的密钥被恶意代码获取的风险，可以通过隔离机制来实现
$ Y2 \0 Y2 Z5 s' \* r( a# S2 o, t* r运行期间对密钥使用的保护
如果加解密操作通过软件实现，那么软件隔离机制是方法之一
0 w/ J! L* D, \. N0 K+ s0 b1 I如果加解密操作可以通过硬件单元完成，那么让密钥只能由硬件直接操作而不允许CPU/DMA访问也是一 种有效的方法
, C" B6 W' r. K% sSTM32H7新特性提供基于片上Flash的安全存储
+ |4 V, ?: J! b
- O2 Y  ^, {; c4 v) l调试端口连接可控
在RDP0条件下也可实现对调试端口的保护:上电调试接口即不可连接(类似RDP2的效果)
比RDP2更灵活:可以由用户代码控制调试端口访问权限，实现安全调试，并保留修改选项字节的可能性
# }, |; P2 H4 H4 XPCROP区域阻断D-Bus访问，防止程序窃取敏感数据
6 i9 F' C" V# \2 K. O& d3 p用户片上Flash进一步隔离：保护根密钥不被木马程序盗取
3 N  x5 X% A1 i2 Q: T3 OCRYP的KEY寄存器具有只写属性：普通代码可以使用它对存储在普通区域的敏感数据密文做解密操作，但是无法拿到密钥本身

$ ]7 O1 S2 t) [4 L6 H# F5 {PCROP保护的设置和撤销

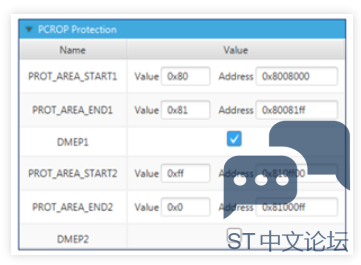

PCROP区域的设置
& O! A# K) P7 ?5 d
( p; M% T  [. r3 J' o. V
每个bank可设置一个PCROP区:大小从512字节到整个bank;粒度，256字节
& X8 j; F$ I1 T6 q4 g; T由以下选项字节指定有效范围PROT_AREA_START1/2、*** _END1/2
起始地址 > 结尾地址，保护无效
5 \) [; ^2 f: t( FPCROP区域范围只能增大，不能减小，除非撤销区域保护后重新设置范围
$ j0 [% F7 V3 b0 v5 R  rPCROP区域的撤销
RDP降级 + PCROP范围无效，同时进行
( I; v9 J3 H: |! b若此时RDP=0，要先升级到RDP1再做降级
PCROP区域的保留-由于其他原因需要做RDP降级，但同时想保留PCROP区域里的内容，以及保护效果
+ K  z5 v  I; O" m9 ]3 t9 W区域范围保持不变(起始地址 < 结束地址)
! Z+ e" @- I7 m1 a; k! YDMEP1/2 = 0

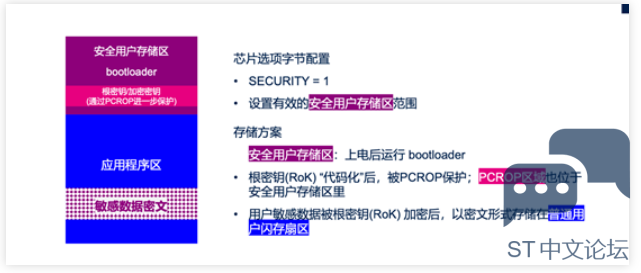

STM32H7上的安全存储
$ m  q9 j2 T; ?

7 y. H9 C0 i- j0 b

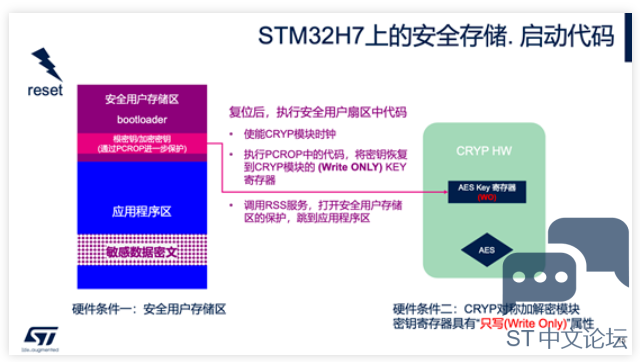

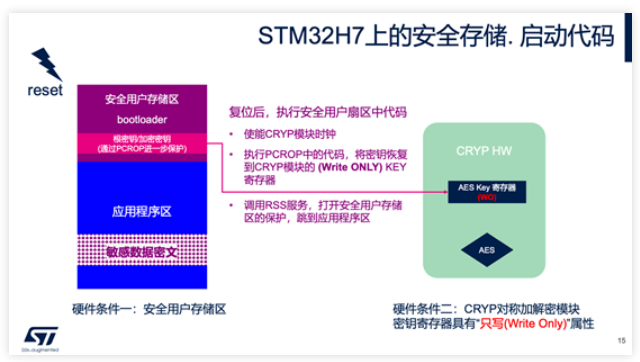

▲ STM32H7上的安全存储. 启动代码

8 i, S+ x' c; W, P) C7 N

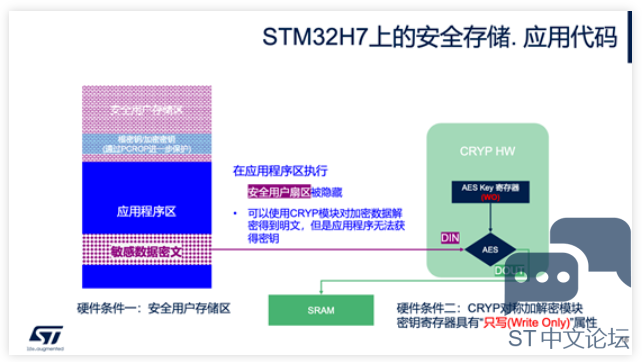

▲ STM32H7上的安全存储. 应用代码

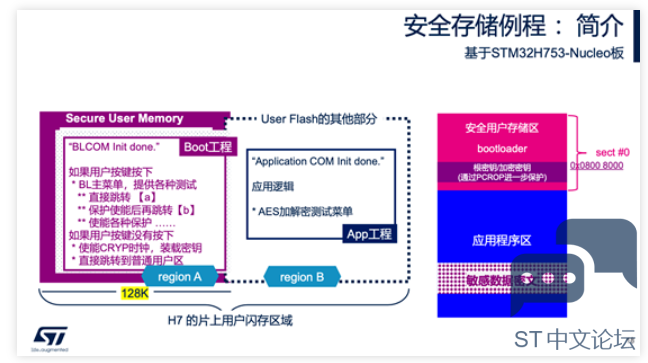

▲ 安全STM32H7 安全存储示例

安全存储例程使用说明
6 d; E0 S# O3 d8 W: e
2 M5 r) b8 N& o
解压缩软件包，使用熟悉的IDE分别打开Boot和App两个工程，分别编译
0 @6 v/ R8 b2 U0 Z( ?# ]App工程可以使用IDE或者熟悉的烧录工具下载
Boot工程:
- p! t1 Y- W% s4 qBoot工程image，占据片上Flash第一个Sector;密钥恢复函数所在的PCROP区域，也在第一个Sector里面
使用IDE对Boot工程编译即可，得到Boot.hex。不要继续使用IDE来下载
密钥恢复函数的生成和下载

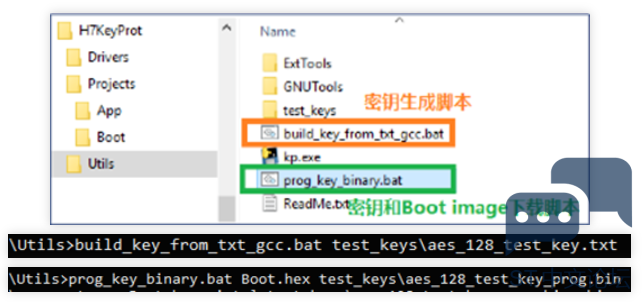

到命令行窗口，分别使用两个脚本生成 “密钥恢复函数”，以及下载密钥 和Boot image到片上Flash的第一个Sector(如下图)
; Y* `, D3 l# u( D4 u% z1 P6 I/ S

打开串口调试助手:115200波特率，8bit数据位，1bit停止位;无校验位，无流控
) z; b" B, x; J/ K4 V5 \, o启动STM32H753-Nucleo板(复位按键+用户按键)

▲ Boot 工程菜单

8 s7 }( T! e0 E3 I$ j: `密钥的预装载和后续使用
8 j& M6 x" k6 j" W: f* s2 b密钥，由运行于安全用户存储区的Boot在上电的时候从PCROP保护区域执行代码，预装到CRYP硬件模块的密钥寄存器，该寄存器具有“WO”属性

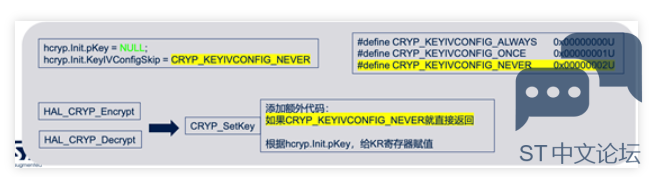

1 N' C; L; V: W# K7 w9 l在后续的CRYP操作中，HAL驱动不能再去修改密钥寄存器，因而示例程序中的HAL Driver已经做了如下一些修改:
仅仅在初始化结构体中，使用空指针赋值pKey是不够的
' p- v3 R* w( K" y+ `! d0 l还需要对初始化结构体中的KeyIVConfigSkip成员进行特别规定，添加新的选项(***_Never)
2 g' k8 T  ]$ G1 ]* n$ A8 D& |( R2 g( D

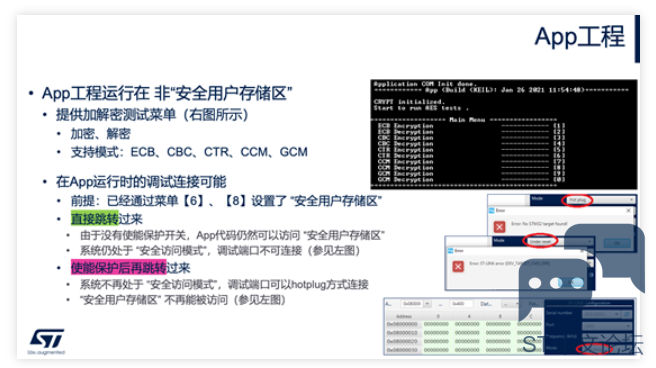

▲ App工程

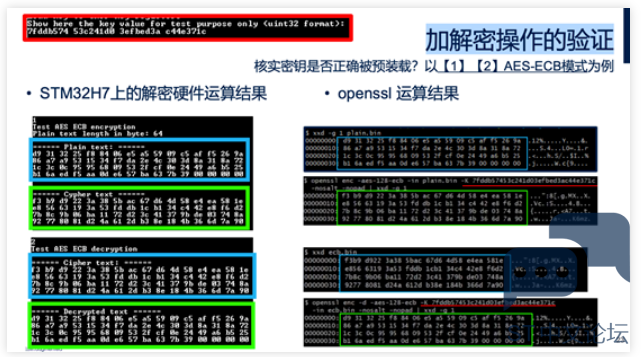

▲ 加解密操作的验证

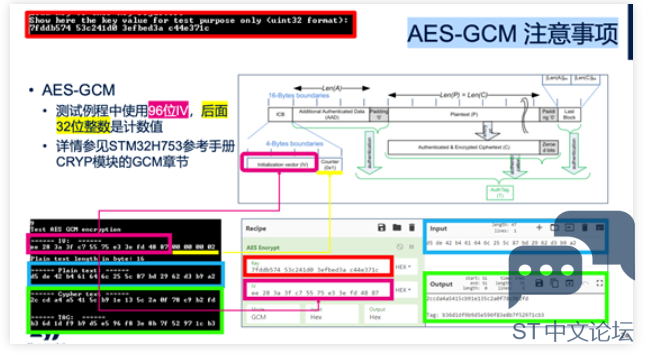

▲ AES-GCM 注意事项

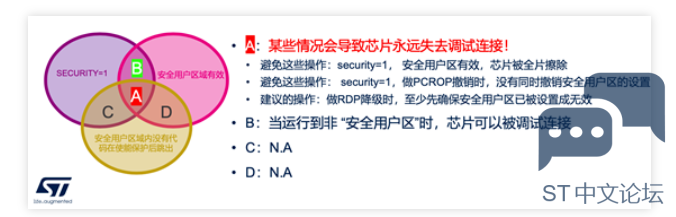

% E7 J: z+ I2 }8 d& S8 l$ e注意事项
* }$ [8 ?8 k) b) hSEC_AREA没有安全区时，只能由RSS来初始化;有了安全区后，运行在其中的代码可以修改SEC_AREA;STM32CubeProgrammer是无法操作SEC_AREA成功的
, P1 u8 ^% r& V5 r$ U
" \- A0 _1 M4 M8 q- g
SECURITY=1，IDE下载可能会失败;要么从STM32CubeProgramer连接后，清零SECURITY;要么修改工程的复位连接方式

调试Boot工程 (对PCROP区域代码的调用)
Flash保护没有打开时，可以在Boot工程调试PCROP区域里的 “密钥恢复函数”
Boot image和 “密钥恢复函数”，在同一个可擦除Sector，由脚本一起烧录
' r3 y4 L: b* O调试Boot image时，需要去掉对应的flash loader设置:三种IDE配置如下
" E( ~2 m8 {3 B4 p# _4 Q' F

密钥恢复函数

3 w% g% y" v& N' I" t- ^; n1 ]
5 }- |# s& V& H$ l使用脚本把密钥数据转换成 “密钥函数”
2 O$ d. t$ N( b+ Q

把密钥恢复到该函数的调用参数中
$ g- ~& h. g: l& S; {

fp ((uint8_t *)&(CRYP->K2LR)) // 给CRYP使用

: w) R: r' U3 k# v* A! b
fp(&key[0]) // 用于打印到串口屏幕，供第三方 加解密工具做同样操作，来比对加解密结果

为进一步提高安全性
密钥恢复函数不接受任何参数，固定是把密钥恢复到CRYP密钥寄存器中
参见 “密钥函数” 生成脚本做相应修改
, f, o! G7 r, s  b
+ t( K" A, V" G" c- e* W4 I  e% E小结
) T% X3 y4 L/ d9 F) i安全STM32H7能够提供片上存储的安全性安全硬件，助力安全存储：
5 u& u2 M( g6 o+ ]安全用户存储区-选项字节设置，上电即生效
PCROP保护-选项字节设置，上电即生效
CRYP密钥寄存器WO
调试端口连接可控 — 上电缺省不可连接
