STM32家族中的很多系列，比如STM32G0/STM32G4/STM32L4+/STM32H7等都内置了DMAMUX模块。有了它一方面使得DMA请求与DMA控制器之间的映射关系更为灵活方便，同时也大大拓展了DMA请求事件，不再局限于外设事件，比方可以基于GPIO的外部中断事件、或者DMA事件本身来触发DMA传输。另外，DMA传输的实现还可以基于其它触发事件来同步其操作，即DMA传输的实现需要借助其它同步事件来真正启动。
# h' A3 }6 @- q& o
7 P- y2 }) p: T3 E3 R  l
9 Q! G# K7 o( @& [
. v$ H% @0 O. @# Z" ?2 E本文就基于STM32G4芯片简单介绍下该话题，这里要实现的功能大致是这样的：片内低功耗定时器LPTIM1的定时输出作为DMAMUX的DMA同步输入事件，该同步事件触发UART的DMA传输，通过UART输出一段字符。
& q7 Y" C3 o$ n4 z! j
; P+ ?$ _( Y3 e  }2 N# G+ k3 \! j

本演示例程基于STM32G4系列的Nucleo板进行。低功耗定时器LPTIM工作在PWM输出模式，DMAMUX基于LPTIM每次的定时输出事件为UART2申请一定数目的DMA请求，然后DMA将数据从内存送到UART的数据寄存器并最终将内容显示在PC串口终端。
7 `4 V6 L2 V" D( ^, J8 E
/ a% p6 g" B5 V4 P* X

下面就直接使用STM32CubeMx进入配置过程。
, P/ S: u+ I4 B: t* G& N4 p

通过CubeMx神器做基本的初始化配置【RCC配置此处就省略了】。


1 w. R9 B  A, y' }LPTIM1的参考配置如下，具体应用时请结合实际情况来定，这里只需能产生周期性定时输出即可。
6 F9 J9 `. _$ ^$ X; |! Z% q8 S( U

+ V, C+ n. e1 l: @' f
% b. u+ x3 |# Q' ^8 j  O) N1 NUART2外设没有什么特别要提醒的，这里就不贴截图了。我们重点看看有关UART TX的DMA传输的相关配置。
% }1 @5 v- `9 F9 u* ?

( ^/ }) i5 b" ~8 G( M

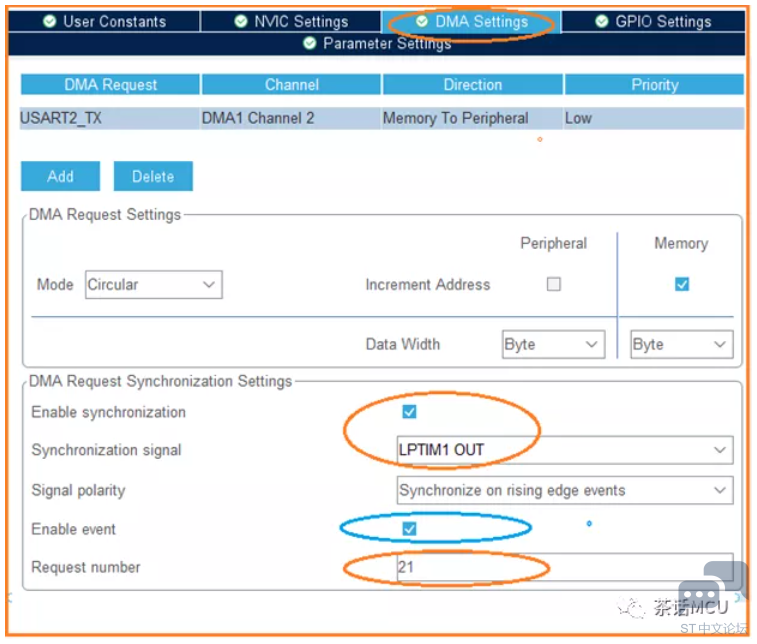

上图中蓝色圈里的勾选框对于本应用演示不是必须勾选的，勾选了也没关系，不会对本演示产生影响。DMA请求数设置为21，表示每检测到1个同步事件后DMAMUX为UART传输申请21个DMA请求，以批量传输21个字符“STM32 DMA SYNCDEMO\r\n”。
1 q. m7 P0 A( Q  _
8 f: g$ A; {! {$ L+ X. ?# w! S
完成图形化配置后，生成初始化代码并添加必要的用户代码。
9 Z; Q9 n" D" v" L

#definePeriodValue (1000)
' J( X" N% I3 b% B, R7 V

7 c7 |3 a! h& e#define  PulseValue (500)
3 @8 c% L4 N: [

#define  Size (21)
4 J3 t9 w( z" U- ~% j4 u
1 i& P4 {4 X/ o) A+ H
uint8_tpData[Size]={'S','T','M','3','2',' ','D','M','A',' ',\
# e& l0 O- F. A' E6 i" c
( Q3 a  A3 Q: b
0 L2 L+ E* B! |% R: J'S','Y','N','C','','D','E','M','O','\r','\n'};


8 x9 h. L/ p8 v+ y( a1 d- g' P( J$ }HAL_LPTIM_PWM_Start(&hlptim1, PeriodValue, PulseValue) ;

/ s7 o: W) X/ A! W3 q
HAL_UART_Transmit_DMA(&huart2, pData,  Size);
7 u3 h. `6 x; Y& s2 H) X$ i5 d0 H0 I
, [& g+ Q+ y* i
+ s+ W! Y! X0 b$ O- z编译运行，验证结果。
) n9 y& e4 D+ k$ c, o: Z# |
代码运行后，可以通过示波器看到LPTIM的周期性PWM输出，同时PC端也可以看到如上面截图所示的周期性呈现的字符串。
/ i1 e. C9 i9 s# ~9 G6 N" S

8 C$ i6 T, e/ Z5 F% M! iOK,本次基于DMAMUX同步事件的应用演示就介绍到这里，供君参考，更多细节还请阅读STM32相关技术手册。
