三款全新MasterGaN系列产品提供新的GaN配置，最高450 mΩ

[复制链接]

STMCU小助手发布时间：2021-9-7 16:53

技术帖
文章封面:
文章简介:	MASTERGAN3的低侧电阻为225mΩ，高侧电阻为450 mΩ。另一方面，MASTERGAN4的低侧和高侧电阻均为225mΩ，而MASTERGAN5的低侧和高侧电阻均为450 mΩ

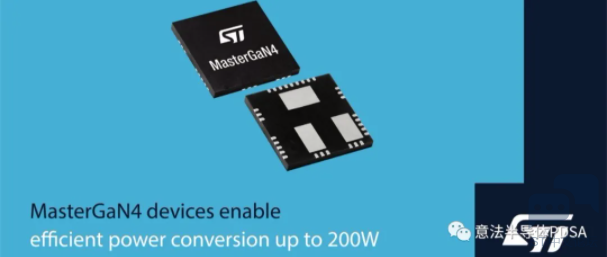

MASTERGAN3、MASTERGAN4、以及MASTERGAN5器件现在已发货至分销商处，支持工程师创建新的应用。MASTERGAN3的低侧电阻为225mΩ，高侧电阻为450 mΩ。另一方面，MASTERGAN4的低侧和高侧电阻均为225mΩ，而MASTERGAN5的低侧和高侧电阻均为450 mΩ。意法半导体提供各种尺寸的GaN晶体管，帮助设计人员定制自己的系统。例如，习惯使用45 W充电器的人会倾向于选择MASTERGAN3及其不对称架构，而熟悉100W LED谐振拓扑的设计人员则会偏好MASTERGAN5的高电阻。此外，所有MASTERGAN器件具有相同的600 V额定电压，以及相同的QFN封装和引脚配置。因此，彼此之间的替换就更轻松，为那些希望优化电源的工程师带来极大帮助。

MASTERGAN3、MASTERGAN4、和MASTERGAN5：数量优势或如何促进GaN的应用

MASTERGAN是业内唯一在单一封装中集成了一个栅极驱动器和两个增强型氮化镓晶体管的系列器件。两个晶体管使半桥配置成为可能，这反过来使MASTERGAN能够集成许多拓扑。单一封装也意味着该解决方案对噪音的敏感性远低于离散式方案。问题在于，由于担心成本和供应限制，某些公司不愿采用新技术。因此，MASTERGAN3、MASTERGAN4和MASTERGAN5的可用性具有高度象征意义。事实上，意法半导体现在推出这么多版本的产品就是为了打消对于供应链和整体成本的担忧。生产更多的器件使我们可以降低价格，并保证稳定的器件供应（即使面对大批量需求）。
' l9 P i E4 x5 a# z" X/ Y

MASTERGAN3、MASTERGAN4、和MASTERGAN5：需要乃发明之母，这3种开发板正是为快速启动项目而生

【EVALMASTERGAN3】

为了帮助工程师快速测试MASTERGAN3、MASTERGAN4和MASTERGAN5，我们为所有三种型号开发了评估板。EVALMASTERGAN3、EVALMASTERGAN4和EVALMASTERGAN5均采用半桥配置。因此，如果有团队想要缩小并优化各自的开关电源或为采用更小尺寸（或不存在）散热系统的LED创建电源，可以首先使用这些开发板优化自己的转换器。目前，这些板连接到主机微控制器。不过，意法半导体正在研发一种配有谐振级的更全面解决方案，帮助工程师评估LLC拓扑中的MASTERGAN。
