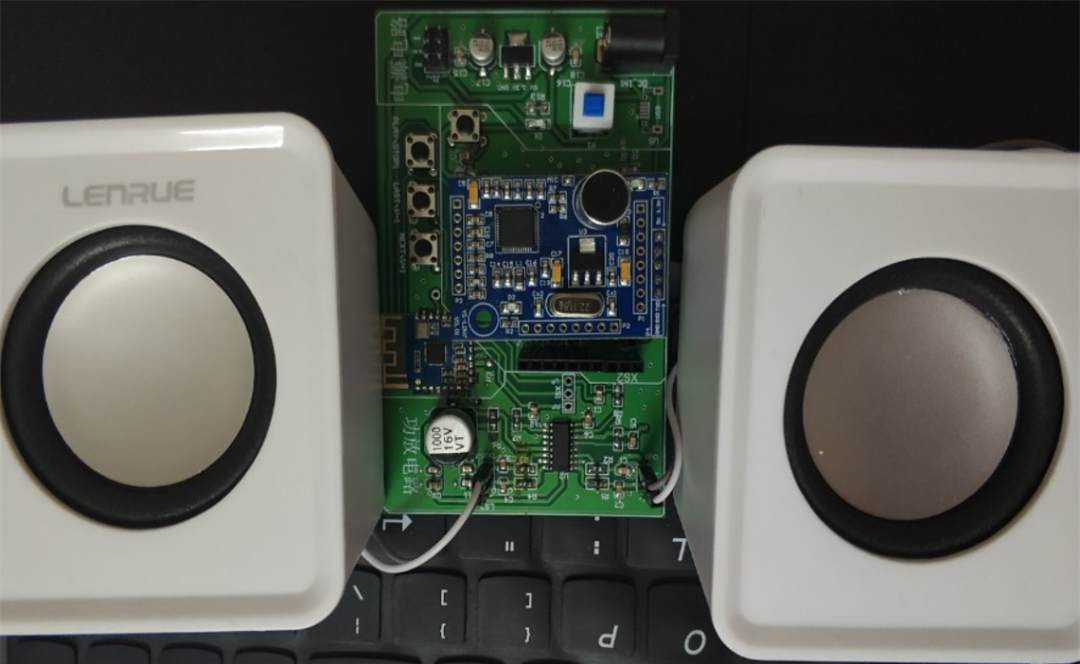

STM32语音识别的智能蓝牙音箱（源程序+原理图+PCB+设计说明书+PPT）

原理图：Altium Designer

程序编译器：keil4/keil 5

编程语言：C语言

编号Y002

设计说明：

  本设计制作了以蓝牙接收模块，语音识别和STM32单片机为核心的蓝牙音箱。实现的具体要求如下：

1.语音识别：

采用基于自动语音识别技术的LD3320语音识别方案，调试语音模块识别本课题所需要的特定词汇。通过主控芯片STM32F103C8T6与语音识别模块LD-V7进行串口通信，主控芯片接收到串口关键字拼音后处理该消息命令。本课题需要的关键字包括：唤醒词、上一首、下一首、大声点、小声点、暂停、播放。

2.按键控制：

在不方便语音的情况下，可以采用按键来控制音箱。本课题选用JDY-64音频接收模块，该模块集成SD卡功能，支持按键控制。需要根据原厂手册提供的试用手册设计外围电路实现。

3.音频接收：

本课题选用的JDY-64 蓝牙模块，将模块接入应用产品，就可以实现手机电脑等智能设备的无线音乐传输，该模块采用蓝牙4.2版本，支持HFPV1.7、A2DPV1.2、 AVRCPV1.5、 AVCTPV1.2、AVDTPV1.2蓝牙协议，能够接收不同设备的音频信号，满足日常使用要求。

4.音箱的制作和调试：

采用D类功放处理芯片PAM8403，该芯片支持双声道功放，输出功率为3瓦特，能够直接驱动喇叭，支持蓝牙接收模块。喇叭采用市面上常见的3瓦特功率小音箱。

1 r# [2 v- u% u" L+ J

原理图（提供源文件）：

, _6 ~2 Q$ q+ L# T  _

PCB图（提供源文件）：

4 \9 M& {6 D  D) `5 ~

源程序（提供源文件）

+ i: ^% t' I- J9 Q

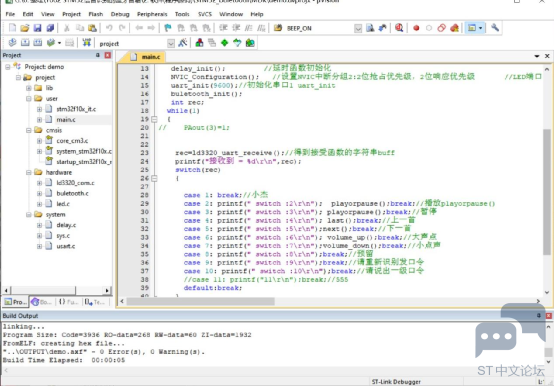

以下为部分程序：

1.
   9 z& n( k+ I9 Y! v
2. int main(void)
   9 F" l6 `4 Y* p# p7 q9 x; A
3. {
   + N; r# ]) c6 d  P! ~, h. W; ^/ L
4.    delay_init();         //延时函数初始化

5.    NVIC_Configuration();    //设置NVIC中断分组2:2位抢占优先级，2位响应优先级       //LED端口初始化

6.    uart_init(9600);//初始化串口1 uart_init
   , R  q) U+ S( Q; s5 U5 a3 ~5 E
7.    buletooth_init();
   ! Z3 D0 x$ c: q0 ~- ~; y
8.    int rec;

9.   while(1)
   2 `, l- r7 g- ]& B  w- O/ q; o
10.   {

11.     rec=ld3320_uart_receive();//得到接受函数的字符串buff

12.     printf("接收到 = %d\r\n",rec);

13.     switch(rec)

14.     {
    8 _. w  S" f( S) z0 x
15.       case 1: break;//小杰

16.       case 2: printf(" switch :2\r\n");  playorpause();break;//播放playorpause()

17.       case 3: printf(" switch :3\r\n");  playorpause();break;//暂停

18.       case 4: printf(" switch :4\r\n"); last();break;//上一首

19.       case 5: printf(" switch :5\r\n");next();break;//下一首
    ; A  j) P% a( d7 a8 N
20.       case 6: printf(" switch :6\r\n"); volume_up();break;//大声点

21.       case 7: printf(" switch :7\r\n");volume_down();break;//小点声

22.       case 8: printf(" switch :8\r\n");break;//预留

23.       case 9: printf(" switch :9\r\n");break;//请重新识别发口令
    % ^' q1 V& b8 ~6 w& F! n3 X% N/ L
24.       case 10: printf(" switch :10\r\n");break;//请说出一级口令
    : q. O/ j8 E3 l# g" ~4 m
25.       default:break;
    # `1 k, \8 l  k+ \6 ^
26.     }
    ; N" p6 F: j6 U
27.   }

28. }

复制代码

设计说明书：

1 k/ i2 `4 Y% M" t8 R

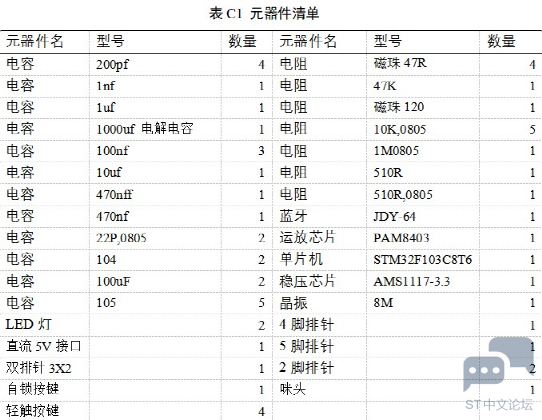

器件清单：
