前言
STM32 X-CUBE-SBSFU 软件包已经发布，提供了安全启动(Secure Boot)和安全固件更新(Secure Firmware Update)功能。安全启动和安全固件更新使用了 STM32 内建的各种软硬件安全技术，构建了从启动开始的根信任链，可以用来防止固件克隆、恶意软件下载以及固件破坏。本文则是带领读者一步一步来体验 STM32 安全启动与安全固件更新。
( M2 }& `  Q; O硬件
 STM32 NUCLEO-L476RG 开发板
 Mini USB 连接线

X-CUBE-SBSFU 1.0.0

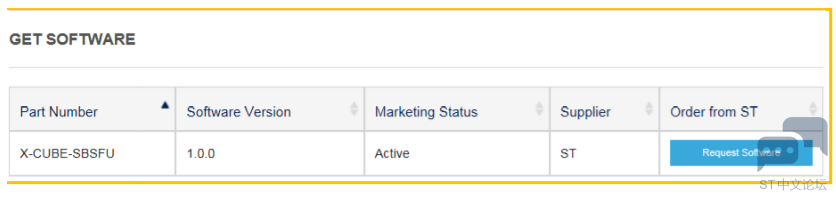

X-CUBE-SBSFU 1.0.0 安全启动以及安全更新组件。因为是安全相关的组件，下载需要发送请求并且需要得到批准。读者需要注册成为 my.st.com 用户。
5 ?, h$ D1 N" {6 p; Y: J7 U$ p  e
0 ?. r8 q: n0 c( |4 |: p
6 ~$ V! K8 ]# m5 ^

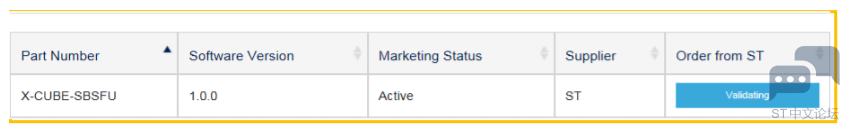

填写相关信息，就会进入等待批准的状态。
6 D- V% ^3 w# N. n
5 U; \& N# B" ~& V4 U( ~. f6 W

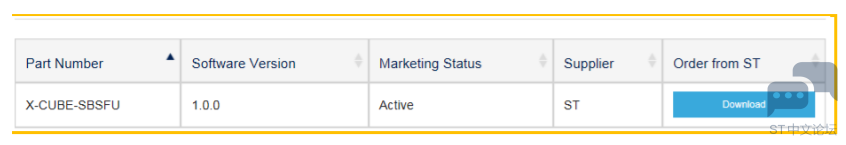

: t  x2 `% u  O! V批准通过后，你会收到一份邮件，邮件里会包含下载连接。

+ j- w0 }4 a( _+ A+ y
: r9 n% a7 W; U6 F$ T
" B* S7 K& A- n0 ^, e4 c7 HSBSFU 简介

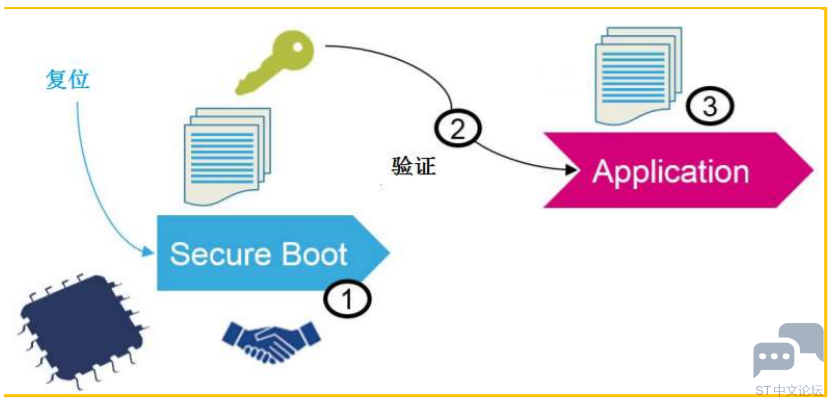

STM32 安全启动（secure boot，简称 SB）功能检查并使能 STM32 安全功能。在执行应用程序前，“安全启动”检查应用程序的完整性以及合法性。若应用程序被非法修改，或者应用程序不具有有效的签名，则应用程序将不会被执行。“安全启动”这段代码的执行，则利用 STM32 的安全 IP，被设计成不可被跳过。
; z% o; |/ U- ^: X

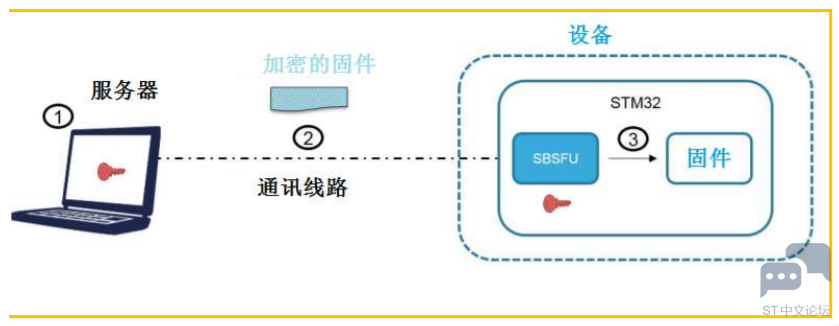

STM32 安全固件更新（secured firmware update，简称 SFU）则接收经过加密的固件，对它进行解密，在烧写升级的固件前验证它的完整性以及合法性。不完整或者非法来源的固件将不会用来升级。
5 w# m. @2 C  J* U% R
& R/ @% w  t: J! y  u0 y# {% E
; i' B) c& {5 d' M
+ {1 l# K7 D; w) V( W- m) }SBSFU 安全技术概述
: C" m6 i3 W8 o0 f$ M现实世界中 MCU 产品并非部署在安全的环境里，总是会面临各种各样的威胁和攻击。SBSFU 使用各类STM32 IP 来构建安全防线，包括：
 使用加解密工具来保证系统的完整性，合法性以及保密性。SBSFU 使用了对称密钥 AES-GCM 算法工具来进行固件的解密以及验证。解密算法可由软件实现，也可由 STM32 内建的加解密硬件IP 引擎实现。
5 a- {; f  r2 D" X% e& c 使用 STM32 内建安全功能诸如内存保护技术来阻止外部通过 JTAG 或者内部恶意代码的攻击。
" x, [4 t1 Y+ {: Y; aSBSFU 使用了以下 STM32 安全功能来确保安全启动和安全固件更新的目标。


5 q9 y2 ^) h6 e% B' ?
5 r0 Z) ^+ }8 qSBSFU 的架构

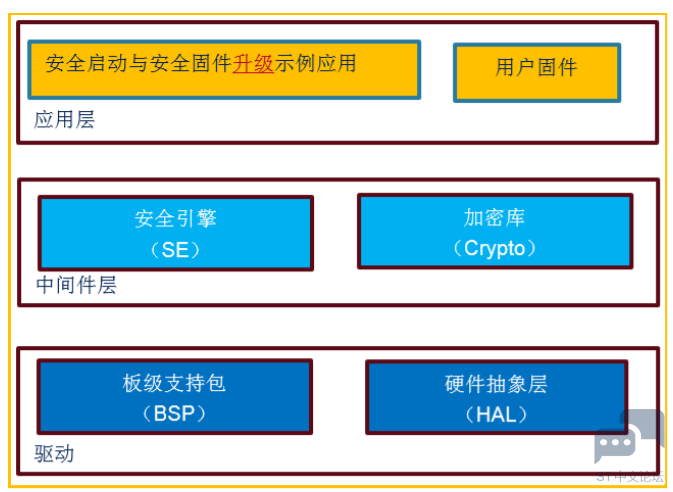

SBSFU 整体架构如下。应用层分为两大部分，一部分是安全启动，检查固件的合法性，进行固件下载和烧写；一部分是用户固件，功能则由用户定制。

) O: f) E5 e; Q" _# c) i

安全启动中的安全引擎(SE)中间件，提供了一个受保护的环境，来保护所有的关键数据和操作---包括进行加解密操作时时访问密钥等。受保护的代码和数据都是通过唯一的调用门进行访问，不可能在调用门之外来执行受保护代码或者访问关键数据。
" Z+ \% {. T, L  a/ G
( M% i% h# j" G2 i9 B* w7 E& M7 HSBSFU 编译
' b+ G8 k" k1 d. @5 F需要按顺序对下列工程进行编译,因为他们之间存在依赖关系。
5 A0 ^! o) ?5 k# V1．SE_KeyLib
) x7 ^5 O7 T; ~, m$ k. @+ \; |编译成功后的输出是一个库，SE_Key_CM4_IAR.a。这个库提供获取密钥的功能。这个密钥是由 SBSFU用来解密和验证后续应用程序合法性的。密钥在这里不是以”数据“的形式出现，而是以”一段可执行代码“的形式存储，被 STM32 安全机制（PCROP）保护。
; [& i$ p! o' i/ oX-CUBE-SBSFU 固件包里提供了一个专门的工具 KeysInject，来进行密钥到代码的转换，位于STM32CubeExpansion_SBSFU_V1.0.0\Middlewares\ST\STM32_Secure_Engine\Utilities\KeysInject\Binary\KeysInject.exe。在 windows 的命令行窗口输入以下命令：其中两个参数是用户指定的密钥字符串（在这里使用相同的密钥）。

1. KeysInject.exe OEM_KEY_COMPANY1 OEM_KEY_COMPANY1

复制代码

生成的 key_table.txt 的内容应被复制到 SE_Key.c 的数组 SE_ReadKeyCode[44]中。并且该字符串由用户制作一个对应的二进制文件 OEM_KEY_COMPANY1_key.bin，后面再生成加密的用户固件时需要。
* p6 |5 l- r$ ]2．SE_CoreBin
  W5 M, U! i, k% i安全引擎的核心二进制文件。它作为安全引擎中间件，提供唯一的调用门（Calling gate，参见STM32L4 参考手册中的“防火墙（Firewall）“一章）给 SBSFU 示例应用来调用加解密函数。SE_KeyLib 的输出 SE_Key_CM4_IAR.a，会被该工程使用。
1 V& @+ A7 _. k$ c8 M( n  l$ X+ Q3．SB_SFU
安全启动与安全固件更新示例应用。它使用之前生成的 SE_CoreBin。在启动时，（安全启动程序“SB”）验证用户固件的签名或者认证码（MAC）来决定是否跳到用户程序执行。（安全固件更新“SFU”）如果在启动时检测到有新的固件更新，则下载加密固件，验证，以及解密安装。
! w$ h5 @' x' J4．UserAppExample
! ^) V1 u3 E/ k  u* i用户程序。编译输出是一个可执行程序。它也可以用来进行新版本固件（用户程序）下载，但是，它不会进行验证与安装。验证与安装时通过重启后的安全启动程序（SecureBoot）完成的。
4 R$ E! H8 u" u( p( z$ g
3 x$ e5 M1 M# M5 [" Z. X' c% W6 l0 t固件加密与包装
1 ]5 I# y$ g, \; s. Z要创建加密的固件，需要使用 STM32 Trusted Package Creator tool。该软件安装时勾选 STM32 Trusted Package Creator tool 即可。
" l3 I4 a* D* n1 g& j  C! e

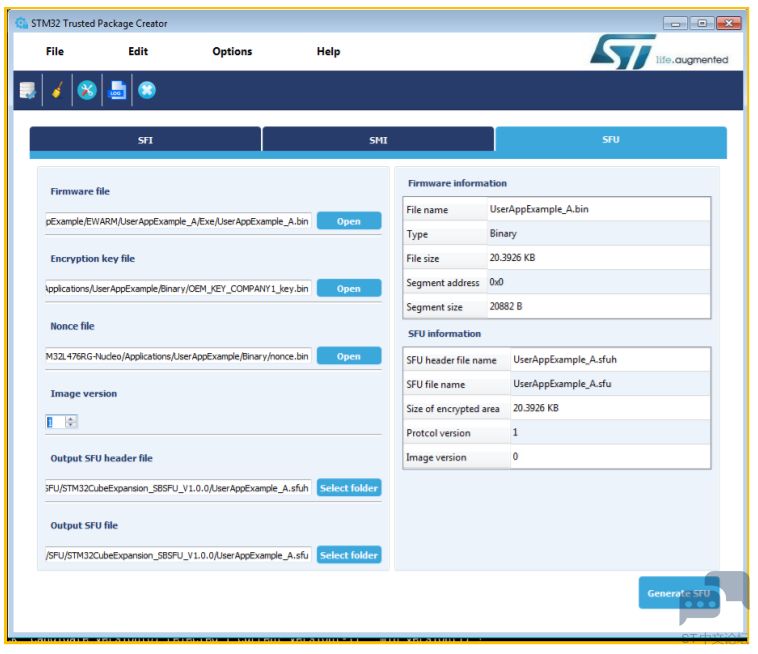

打开 STM32 Trusted Package Creator tool，选择“SFU”标签项，随后做如下设置
 固件路径：
这是之前编译的用户程序输出，即之前需要编译的四个文件中的“4. UserAppExample”
: H. |% T4 U: {, f例如：STM32CubeExpansion_SBSFU_V1.0.0/Projects/STM32L476RGNucleo/Applications/UserAppExample/EWARM/UserAppExample_A/Exe/UserAppExample_A.bin
6 Y5 I8 q: _6 j$ V: P3 C: G  E 密钥文件路径：
1 S4 j* V% C( [* N( u$ R这是之前通过 KeysInject 工具产生的密钥二进制文件。SBSFU 软件包里已经提供了一个。
/ h6 F. K: H8 K. \% x0 r例如：STM32CubeExpansion_SBSFU_V1.0.0/Projects/STM32L476RGNucleo/Applications/UserAppExample/Binary/OEM_KEY_COMPANY1_key.bin
 96-bits Nonce 随机数文件路径：
用户可根据需要进行定制，软件包里已经提供了一个。
# A8 \$ k5 [8 Y, ^: i& T例如：STM32CubeExpansion_SBSFU_V1.0.0/Projects/STM32L476RGNucleo/Applications/UserAppExample/Binary/nonce.bin
0 f: t$ n8 H( t) G: p- H* s) h8 N. C 固件版本：
. P* a! ^3 J, Q* A我们设置成 1.0。
; U" S7 _$ A* f5 I. _( G以下是加密的用户应用程序对应的两部分（文件头和文件体）对应的路径。
 SFU 头的输出路径：
2 C. }4 o' R# V1 {3 c5 Y. V可任意设置，这里设置为工作目录 STM32CubeExpansion_SBSFU_V1.0.0。
" n( q% b' l4 c  K SFU 文件的输出路径：
: o) R- d# y  ]& i0 i9 |* F3 J可任意设置，这里设置为工作目录 STM32CubeExpansion_SBSFU_V1.0.0。
然后点击生成按钮，就可以生成相应的安全固件的头信息以及数据文件。
( K, Z1 |9 B9 n


6 V3 ]" }2 H6 l+ f) }. |下载用户固件
首先是下载 SBSFU。SBSFU 是直接编译后的结果。注意，不要选择调试，因为安全启动内部配置成不可调试。然后根据提示信息，对板子电源进行下拔插。我们使用的串口工具是 TeraTerm。如何配置Teraterm，请参考其他 STM32 文档。
( B1 S- ]! l3 v7 o+ C
* u! z9 g! x: X% p& C% k' ~1 c

! x5 d! ]/ _6 A* d) V8 g1 w9 j重新连接串口中断，比如 TeraTerm，你就可以看到安全启动与安全固件更新示例正在运行。我们还没有把用户应用编译下载下去，所以这里发现不了有效的固件。
8 a' [+ b. T6 w, _% y. T: ~

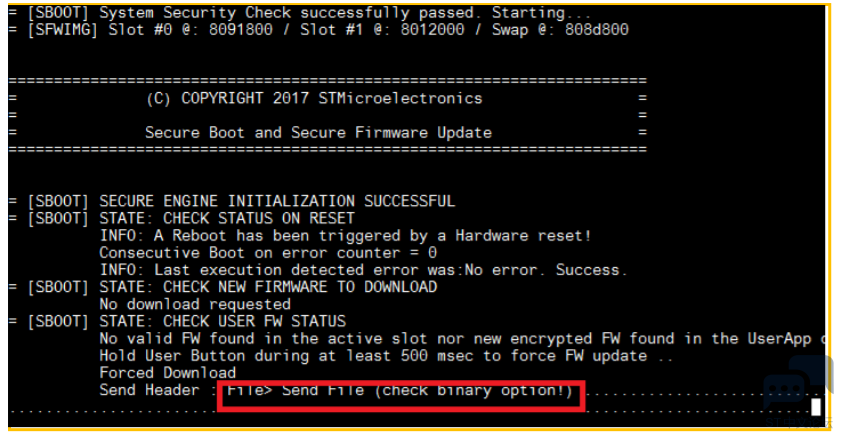

接下来就是下载用户的安全固件。在进行这一步之前，先要确保已经如前所述，使用 STM32 Trusted Package Creator tool 工具生成了用户安全固件。然后，再重启开发板，按住蓝色用户按钮。然后在串口就可以看到如下输出：


" [& D* K) d3 v" y4 \) O

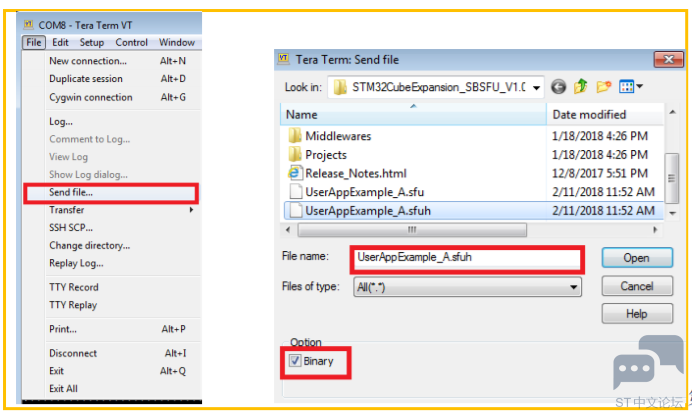

第一步是下载用户固件的头信息，即之前在 STM32 Trusted Package Creator 这个工具中生成的”UserAppExample_A.sfuh”。选择 Teraterm 的 File->Send。选择前面生成的固件头信息文件。注意要勾选 Binary 选项。

5 \0 L- g9 B3 V, N6 I- j- v8 d
: h8 T# W' b) ]7 Y& [" L

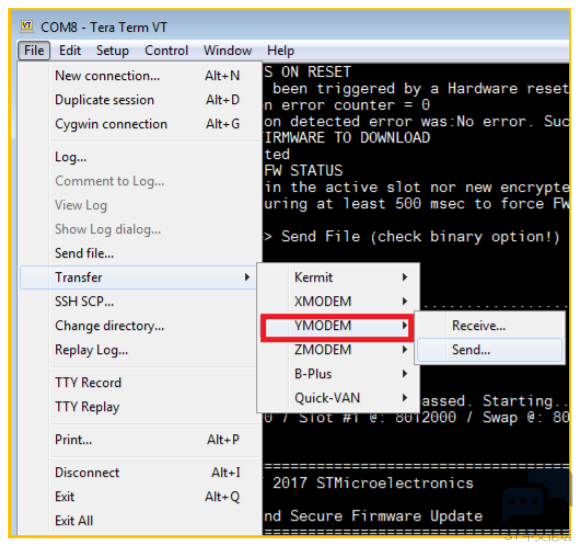

第二步才是用户的安全固件，即之前在 STM32 Trusted Package Creator 这个工具中生成的”UserAppExample_A.sfu”：选择 YMODEM 协议来传输文件
  U6 p  a: Z, x& |; ]; ]3 K

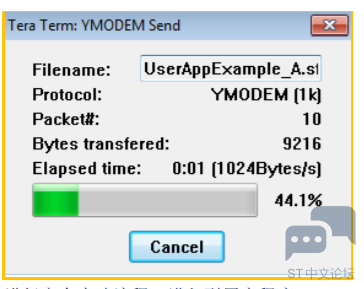

& x& Z& k1 `( w% r! i& A固件下载时，Teraterm 会弹出一个界面显示进度

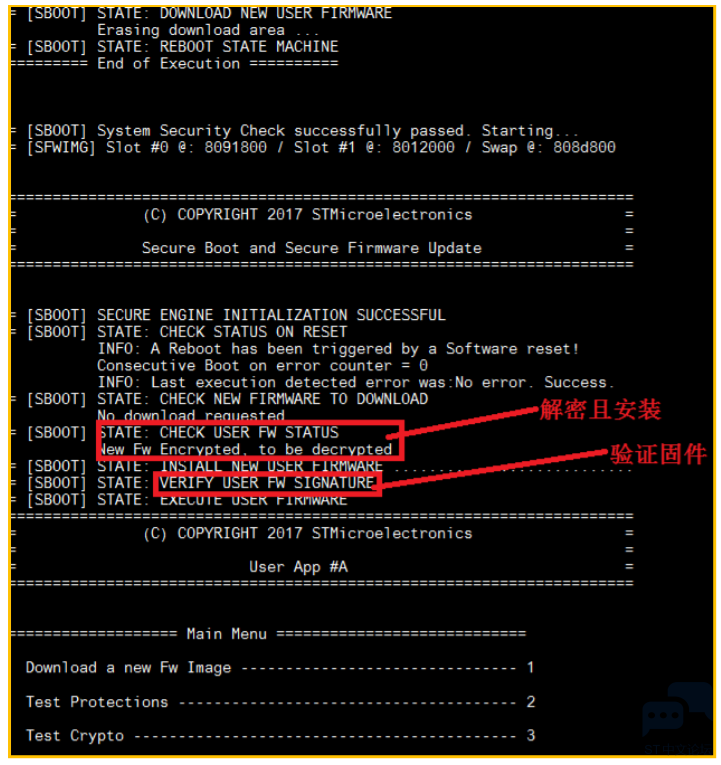

' Q3 y/ Q4 P4 {1 k) v7 J下载完成后，STM32 会自动重启，进行安全启动流程，进入到用户程序。
/ P! i6 L5 z( j8 N' i0 Y; ^
% a8 n8 p. Z4 |1 r" I/ u* x( S
: g7 {9 ?& a8 n# A; V
  F3 }: c# R% M值得一提的是，安全启动会自动设置读保护，写保护等。若想重新烧入安全启动而不是用户固件，则需要将 RDP1 改为 RDP0,同时去除写保护。

总结
STM32 X-CUBE-SBSFU 软件包的发布，为开发 STM32 安全程序提供了最重要的模块：安全启动与固件更新，可以让用户从高层次来使用 STM32 的各项安全功能。
