问题：
% c+ X% w- I* h) q% |1 x9 E有客户想用我们的 STM32 NUCLEO(如 STM32F072NUCLEO) 开发板来测试串口 Bootloader
: `0 N  d+ a6 T* d% X
6 |9 [9 G0 Y9 c功能 :
6 S( V8 A! t; g- }3 O8 J7 p         设置如下 :
. \  B/ j0 v. d8 h' k+ [                      1. ST-LINK 的串口来和默认的设置测试下串口 bootloader 的功能，
                      2. BOOT0 接 VDD.
                      3. 板子使用默认的设置.(SB13/SB14 闭合).
        发现不能进入 bootloader，我们在这里简单分析一下并介绍一下操作方法.
9 I" y% ]1 p' p2 s- |8 o# x$ N
' c- N3 X% l2 V  M调研:

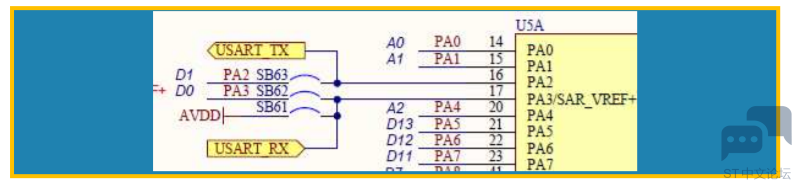

+ g% P' g4 |0 ^7 V- @" U根据我们的 STM32F072NUCLEO 的原理图 MB1136 中和开发板默认的硬件设置，

) ]/ A9 R3 T/ r1 O  ?0 `# r) R4 |
7 Q# k1 a; S3 \" i

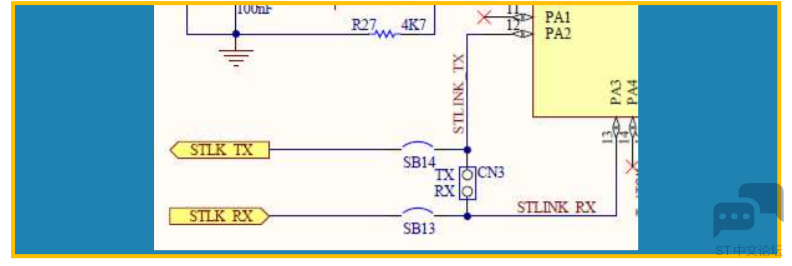

因此看到 ST-LINK 虚拟串口的 TX/RX 分别是连接到 PA2/PA3 :




& a0 v  t+ K! [; Z

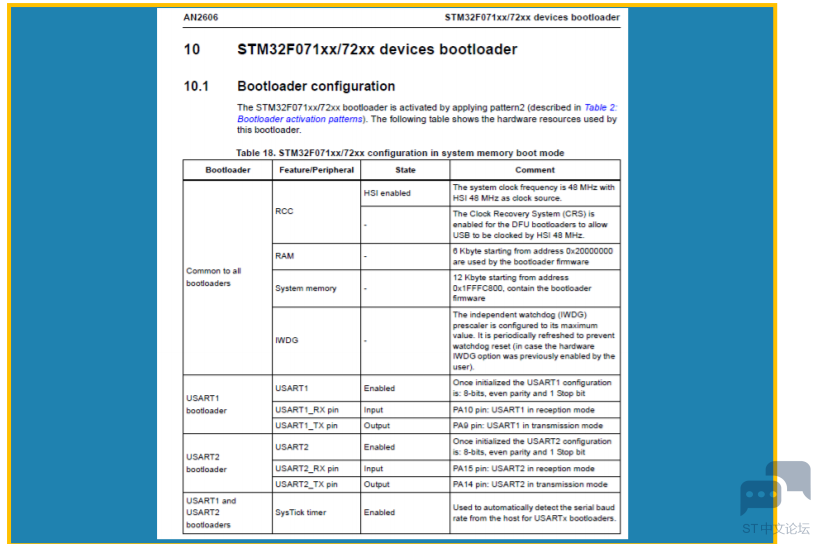

# }+ K- C* }0 O' a2 s! Z) v 我们可以看到在 AN2606 中，对这颗 STM32F072RET6 的 USART Bootloader 并没有对 PA2/PA3 的支持 ，因此采用 STM32F072NUCLEO 板默认的设置是无法进入bootloader 模式.



$ x* J; b* B! e( I3 P5 p 因此我们做调整：

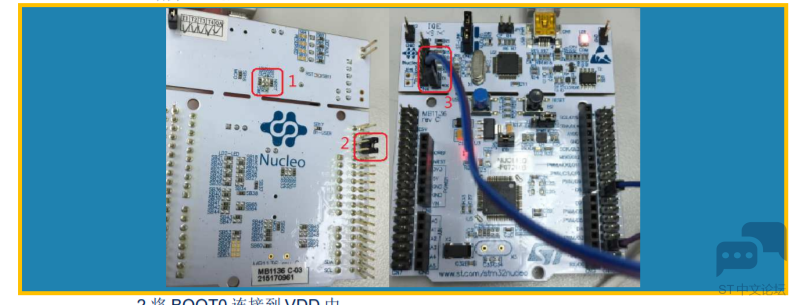

- M9 D/ S' G6 {8 `  f9 [9 {; L1 |$ f1.断开 SB13/SB14

4 k, o5 A' o- K7 ]

2.将 BOOT0 连接到 VDD 中.
* [5 m; \. Z; ?8 h8 C/ k3.使用杜邦线将 CN3 的 TX 连接到 NUCLEO 的 PA10，RX 连接到 NUCLEO 的 PA9.

结论：

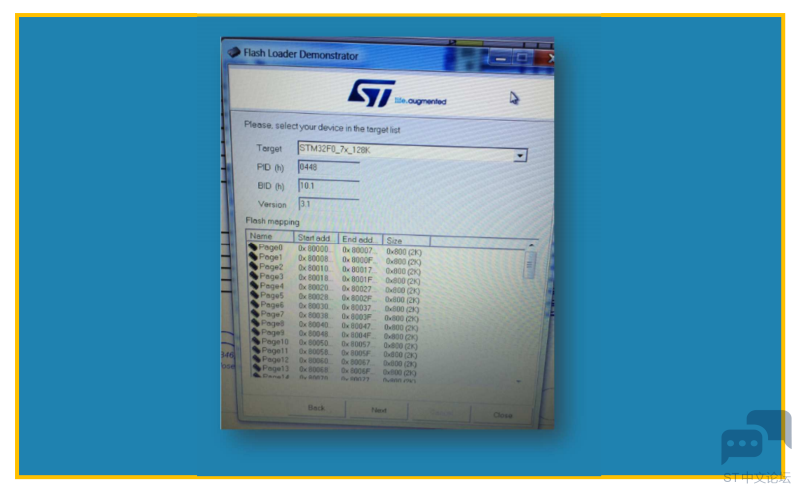

然后再使用 STM32 Flash loader Demostrator 进行操作，就可以进入 bootloader 进行操作了.
