1 前言# b3 q* q6 w# y6 f+ O# ]
客户反馈在使用 STM32F412 的时候,擦除 sector 8~11 发现时间过长,从而导致意外触发IWDG 复位。
8 c. p# X6 {$ f2 f3 C. U9 R7 K6 i7 Z, w ^9 ]3 C
2 v& t+ ^8 Q4 `5 H9 b# k& h* ~
2 问题分析
; W( O2 ?* K' t, }2.1 问题详情
" k/ b. e- F+ L# ?$ `! ?通过与客户邮件和电话沟通,了解到客户主要是想使用内部 FLASH 暂时保存 IAP 升级时的程序数据,在 IAP 升级的过程中,需要首先擦除内部 FLASH 中一块足够大的空间,然后再写入升级数据。客户的工程中有使用到 IWDG,喂狗间隔大约 1.5S,客户的通过 SysTick 的方式计算出擦除 Sector8大约需要 2ms,因此认为若一次擦除 sector8~11 大约需要 8ms,于是在代码中一次性擦除 sector8~11后最后再来喂狗,但是,这样会触发 IWDG 复位,这个与预期不一致,固此产生疑问。
& O) A- w' ?; V7 f! l5 h* q$ E5 H9 K( p/ U
8 r( H: ~* L, v4 @- H( b2.2 问题重现' b. @4 S3 P9 D, q2 s+ |! ^8 B) p
使用 NUCLEO-F412ZG 板尝试重现客户问题,主要代码如下:
- c1 [+ q! r% m4 y6 J% m- int main(void)
7 c5 i6 g) r+ U, k5 D - {
8 M+ U8 t4 A* \1 Q% ] - /* USER CODE BEGIN 1 */
- H8 g% a* q' z8 I5 J+ Q3 N - uint32_t beginTick =0,endTick =0;
/ G; G. X5 ^. R: S - uint32_t curSysTick=0,endSysTick =0;
7 L/ x/ g- R( c! ]5 A& J, V* m" C9 h - /* USER CODE END 1 */# N+ y+ \8 i; Q+ e
- /* MCU Configuration----------------------------------------------------------*/
3 f, \- R) U* @' F" U, e3 H - /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
2 K- R z j1 ?# r$ j - HAL_Init();0 d2 }, ^/ E" _9 `8 S+ e
- /* Configure the system clock */
6 j* i; z! w0 i- \, {# ? - SystemClock_Config();2 [; ?- _9 f6 I v3 O3 M
- /* Initialize all configured peripherals */& I6 E) _; ^9 ]
- MX_GPIO_Init();
1 G% J9 E) J! m5 e+ _4 ] - MX_IWDG_Init();
" H* b% o; E* a! a9 a2 R - /* USER CODE BEGIN 2 */
5 v8 i8 k+ {* R0 ?9 V - if (__HAL_RCC_GET_FLAG(RCC_FLAG_IWDGRST) != RESET) //如果是看门狗复位7 a7 A; ^( `3 s2 v% R1 o9 @, U
- {; E) @$ t7 }1 f( a) N: P
- /* Clear reset flags */
# b7 x* v6 K: h% w - HAL_GPIO_WritePin(GPIOB,GPIO_PIN_7,GPIO_PIN_SET);
) o: u9 Y V) y8 v$ t - __HAL_RCC_CLEAR_RESET_FLAGS();1 B4 K% v$ f `9 i
- Error_Handler();
2 e9 x) I7 O1 n - }1 H$ k+ }9 M) A) j2 I; X
- HAL_FLASH_Unlock();6 D( {5 [9 c: ~: b( I
- /* Fill EraseInit structure*/, L9 d( m) X3 D! [( t
- EraseInitStruct.TypeErase = FLASH_TYPEERASE_SECTORS;3 n* f/ u: p2 f% x% t+ r6 h5 i6 S
- EraseInitStruct.VoltageRange = FLASH_VOLTAGE_RANGE_3; J. u. \5 T) T: ?- k4 [- P
- EraseInitStruct.Sector = FLASH_SECTOR_8;
8 V) m( W4 O/ s; u% f - EraseInitStruct.NbSectors = 1;
$ ~, u7 L, E" t1 C" E - // if(HAL_FLASHEx_Erase(&EraseInitStruct, &SECTORError) != HAL_OK)
! G0 d1 w; p( x" W - // {# C y4 E" d9 }# S6 w; X- l
- // Error_Handler();
% H+ _1 k0 }( V$ f p2 V8 L2 Y - // }7 z5 O" g) Y" P- N1 g- q- W- s
- beginTick =HAL_GetTick();+ ?# h: G3 A/ K/ X: Z& [
- HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_SET);: M4 i5 H5 R$ S7 q, r/ E
- curSysTick =SysTick->VAL;
& }7 V5 s( N/ k" |, c1 { - if(HAL_FLASHEx_Erase_IT(&EraseInitStruct)!= HAL_OK) //擦除 sector8( L# P) g/ F/ N
- {
2 i8 C! h3 K2 U4 T9 N# P - Error_Handler();" ? k; |2 x' I0 \% i' P& {, G+ R
- }
2 |5 @% l" \- ^9 @9 F. i g# y - endSysTick =SysTick->VAL; // curSysTick, endSysTick 保存着 SysTick 寄存器的值
( j! `! r) ~( s, A) ?/ n - HAL_GPIO_WritePin(GPIOC,GPIO_PIN_8,GPIO_PIN_RESET); //PC8 波形表示擦除 FLASH 的时间间隔
* x4 ~& R$ R! t9 k% R# r - endTick =HAL_GetTick(); // beginTick, endTick 保存着全局变量 Tick 的值
/ e8 o1 m$ b& `7 E8 N4 P - g_TickCount =endTick -beginTick; //变量 Tick 的时间差' Z1 K1 k; l% H* a3 V! G
- HAL_IWDG_Refresh(&hiwdg);7 d5 o; E- v" Q- b0 `% u( N
- /* USER CODE END 2 */4 Q; {4 M# m9 n
- /* Infinite loop */& T1 g- s; G& _5 P
- /* USER CODE BEGIN WHILE */, r$ G/ {5 w: j/ C0 `$ A' [
- while (1)
f* G) z6 Z) W - {
- Y) u u' C: [ e1 c- X - /* USER CODE END WHILE */
. } `/ x! ~+ o0 P) P9 v - /* USER CODE BEGIN 3 */0 Q& B ]! h) e1 w' T) i8 Z3 J
- if (HAL_IWDG_Refresh(&hiwdg) != HAL_OK)0 q) l0 b h i6 i" _& p
- {
4 p, a3 B6 W# ?1 u1 [ - /* Refresh Error */
( ~9 _8 i* [% Y" B5 h- L. i% [* e - Error_Handler();
% j& v# V8 f" F( x - }
3 B0 ], n3 p P1 q9 D5 e' r - HAL_Delay(10);7 O2 O* }, U! u. f" c
- }
# X7 d0 h: X9 `" ^8 D0 V - /* USER CODE END 3 */: @# ]. ]/ _# L# X
- }
复制代码
% i5 Y% g5 z$ b- H ~* I此外,同时在每个 SysTick 中断输出一个波形,用来检测 SysTick 是否正常:- R/ i- F ^ S! M
- void HAL_SYSTICK_Callback(void)
% d+ N9 O- n0 [' ~- D: P# W - {* r8 e9 k$ p0 R$ j! ^& d$ n$ n% O
- HAL_GPIO_TogglePin(GPIOA,GPIO_PIN_11);//用 PA11 来检测 SysTick 波形. ^! [4 s6 v' p2 r
- }
复制代码 0 ^9 S. Q# E) \: k/ k

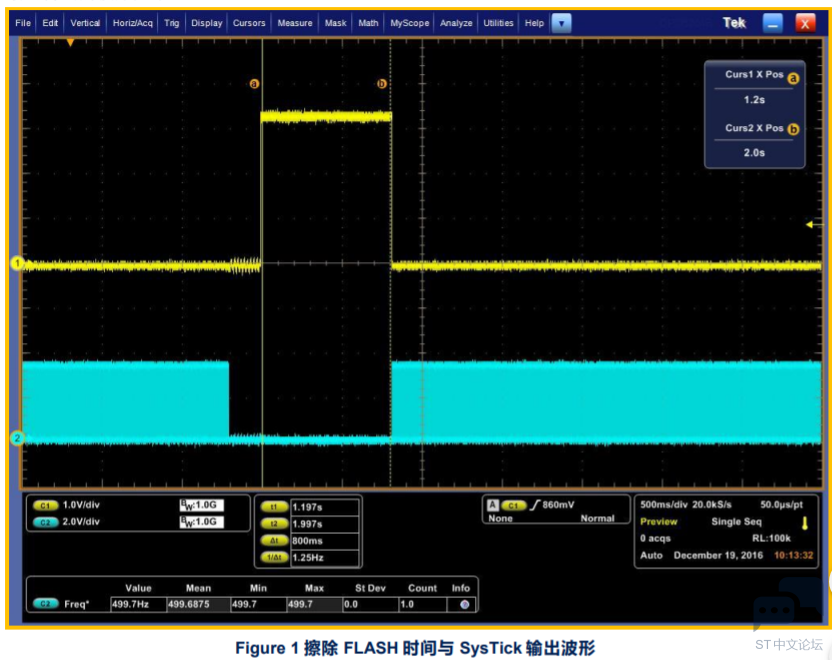

最终得出的波形如下:
, y3 V" X) V) J. W- e6 _+ [& k# w* V# R9 Y8 r5 [ L: G/ Y* Y
, O1 h# W6 u) t8 i( ^7 w* \
]( A& ]8 F: l6 I) j' a如上图,黄色为 PC8 脚波形,表示擦除 FLASH 的时间,下面蓝色为 PA11 管脚波形,表示 SysTick 波形。. R( ~; V. U$ x
* q- \6 r) M) s B( A; w+ [* w4 d, k! ^- W6 h* L1 |8 g. r0 F

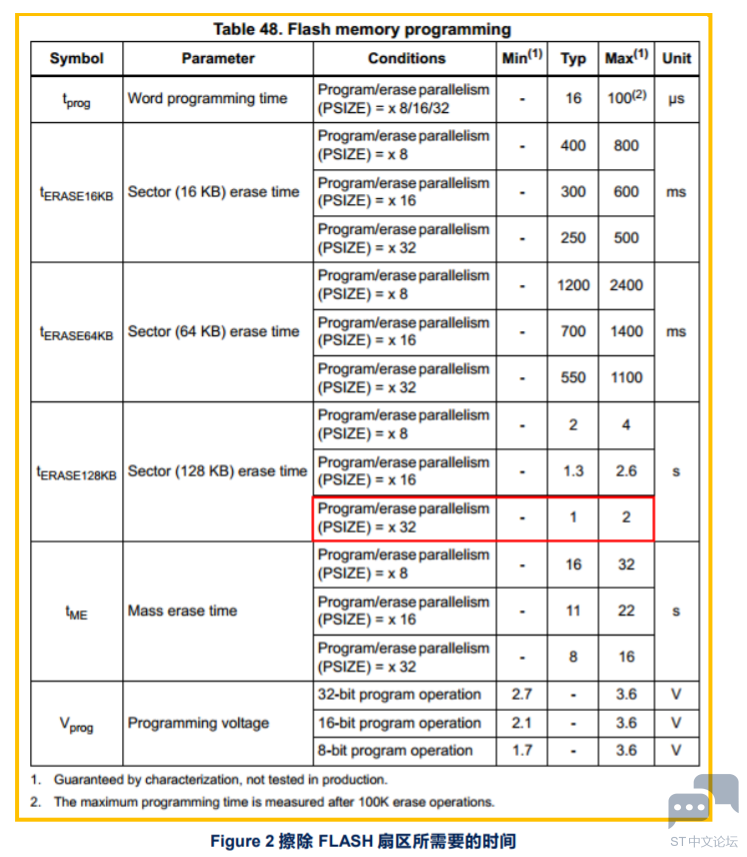

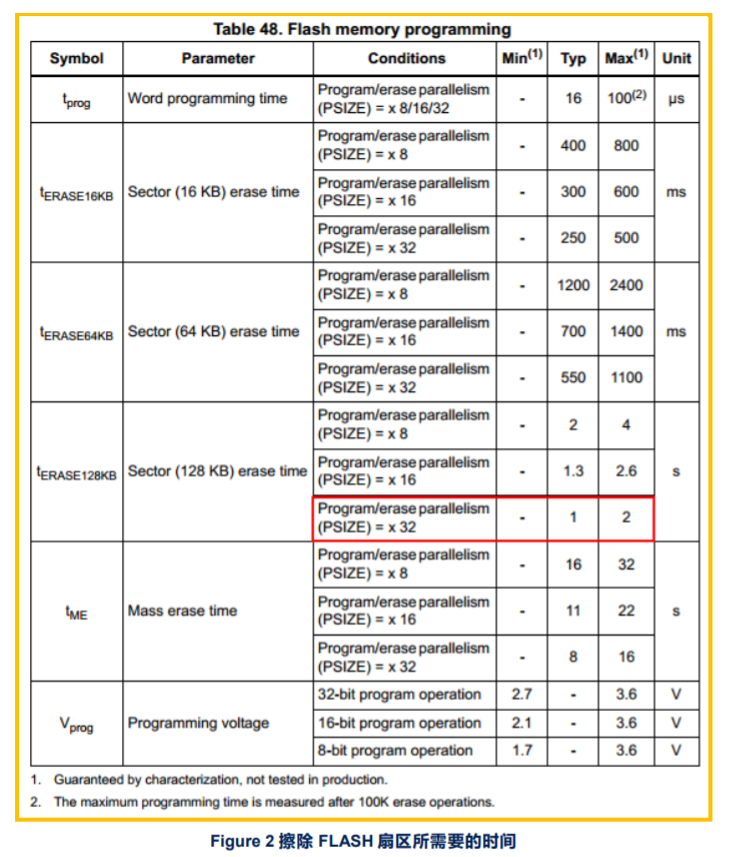

从上图可以看出擦除 sector8 所需要的时间是 800ms,这个与客户认为的 2ms 是不一致的。查看STM32F412 的数据手册,在第 6.3.12 节中可以看到如下信息:
" O/ N' o# z% U$ u: q b% _1 r2 M; ?
- P' b/ M/ D7 o" z7 m6 \9 J
; A5 X* ~0 F/ O- o1 b& ?9 U
- M0 I/ Y# X. E3 c. M( A
如上图,在 PSIZE=32 时,擦除一个 128K 的扇区需要大概 1S(典型值)的时间,而我们从图 1 中实际测出的为 800ms,这个基本相差不大,单与客户认为的 2ms 相去甚远,基本上我们认为这里的 800ms是正确的结果,但是这个又是什么原因导致客户通过 SysTick 测出的值是错误的呢?9 m& w# q0 h8 f- {# \4 u
( X; _" A S* a0 D2 Q

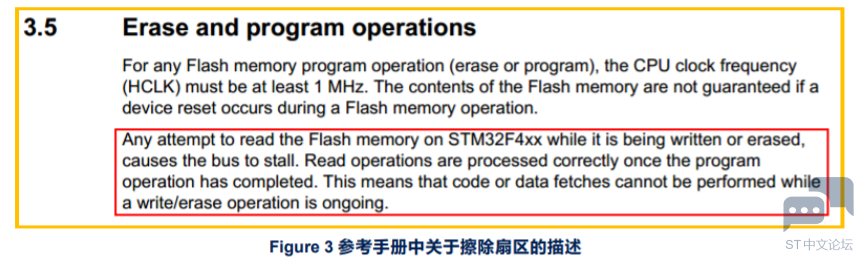

实际上,从图 1 我们也可以看出,在擦除 FLASH 的期间,SysTick 是没有波形的(见图 1 下面蓝色波形),同时在参考手册 3.5 节中有如下信息:1 i) `9 t8 o6 L! b* i
t5 q( T5 B9 g( @* s
7 u. s6 j; e+ X: W9 R: H/ `) {! j% Q+ [4 h

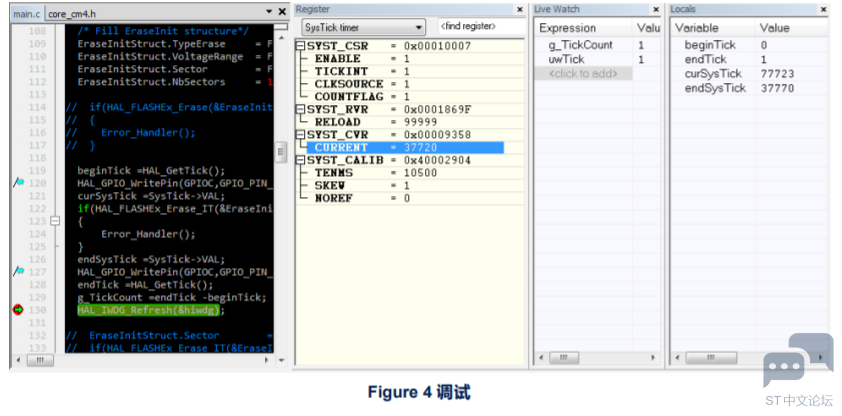

这句话的意思是说,在擦除 FLASH 的期间,若尝试读取 FLASH,则会被暂停,实际这个”读取”是指取指,我们都知道,程序的执行首先得通过从 FLASH 中通过 I-BUS 取出指令后才可以执行。这里SysTick 之所以会被暂停掉,就是因为在擦除 FLASH 期间,为了执行 SysTick 中断例程,内核会尝试从 FLASH 取指,从而导致被暂停掉,进而全局变量 uwTick 的值没有机会增加。下图是调试界面:' D2 ]; J6 ?& P3 O, {
" U7 W @9 W& d, G( g4 P
( c6 p3 c4 j( e! o7 R6 T9 L
8 C1 l7 D+ U ], l如上图,在执行擦除扇区后,SysTick 的全局变量 uwTick 就增加了 1,但 SysTick 在内核中的寄存器还是有变化的。这个与我们的预想一致。+ R+ z4 V$ u5 {+ E/ Y, `0 g
6 l: R% |1 `$ U- a% n& K
最后客户通过每擦除一个扇区喂一次狗的方式解决了问题,而在此期间不能依靠 SysTick 的值来计算时间。7 H" G; I9 D3 K
4 C- e3 L( x( \, Y' Q1 V
" B3 o! J$ ~3 d3 y) b1 V. a3 结论' E7 _3 T5 B _# p/ h; E4 M# r' I
在擦除 FLASH 期间,取指操作会被暂停掉,且 SysTick 所对应的全局变量 uwTick 值是不会增加的。
6 U$ g) N2 }, _另外,通过函数 HAL_FLASHEx_Erase_IT()来执行擦除 FLASH 和通过函数HAL_FLASHEx_Erase()所花费时间没有差别,只不过前者在擦除完成后会产生一个中断,而后者没有。' ?- {) s8 r. ~
可以通过外设 RTC 来计算擦除 FLASH 的时间,从而绕开限制。
