问题：
2 G& j0 i& e+ K; T此问题由客户提出，客户在使用 STM32F411 MCU 的后期软件联合调试时候，需要知道 HSI 的误差值，一般的方法是将 HIS 从 MCO1 的引脚上输出.
- M0 x5 g/ f0 k' w0 @! W
调研:
. S! ^: O+ {, Z- W4 T$ D1.由于在板子设计初期并没有将 MCO1（PA8）引出测试点，所以无法直接测量 HSI.
; H  K! S. n: z+ n7 P' t4 T+ C2.因此我们可以使用间接的方式测试 HSI 的值:
      通过一个使用 HIS 做计数的 TIMER，使 TIMER 输出通过 HIS 比例关系的 PWM 波，通过示波器量 PWM 输出来获得 HIS 的值.

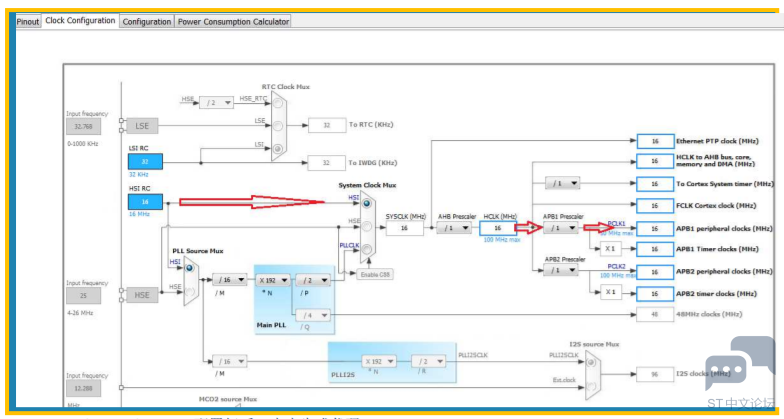

3.以下是通过 STM32CubeMX 配置的步骤:
# V, {' B/ Z7 _; w7 B' |1 I4 ta.配置外设和管脚:

5 Y4 E; j1 o" D1 A+ J1 n, n0 z

5 P% K3 t( w. I/ ]5 \7 s/ Gb.配置 Timer 的分频值.
4 E& Z" z  a) S# e* A2 a                 16bit 的 timer 最大值为 65536,我们周期选择 10000.
                 希望输出 PWM 为方波，因此 Pulse 选择 5000
/ o5 n! ]  \; q6 z* U8 q
6 B: ~+ I4 ]* J, l* T; h5 v" z
2 Y( E) W. j6 N/ r9 e+ A. v! s. Q


- G0 l8 B6 h6 ^' Y* t
; ^$ E8 x1 \9 z% O! s# z' q4.STM32CubeMX 配置好后，点击生成代码.
; ]. y. A& a: h0 }) D: G; \2 ~, g5.增加 PWM 启动代码:

1. HAL_TIM_PWM_Start(&htim1,TIM_CHANNEL_3);

复制代码

& Q' R8 g6 @! J* `) Z* b: ~+ U$ u6.接下来我们可以通过示波器探针连接到 PA10 上，通过示波器的频率来计算 HIS 的实际值.
7.测试代码和 STM32CubeMX 例程请参考附件.
