前言 STM32 全系列产品都具有 CRC 外设,对 CRC 的计算提供硬件支持,为应用程序节省了代码空间。CRC 校验值可以用于数据传输中的数据正确性的验证,也可用于数据存储时的完整性检查。在 IEC60335 中,也接受通过 CRC 校验对 FLASH 的完整性进行检查。在对 FLASH 完整性检查的应用中,需要事先计算出整个 FLASH 的 CRC 校验值(不包括最后保存 CRC 值的字节),放在 FLASH 的末尾。在程序启动或者运行的过程中重新用同样的方法计算整个 FLASH 的 CRC 校验值,然后与保存在 FLASH 末尾的 CRC 值进行比较。5 m% [. n6 G! L/ S, U EWARM 从 v5.5 版本之后开始支持 STM32 芯片的 CRC 计算。前面所说的计算整个 FLASH 的 CRC 校验值并保存在 FLASH末尾的过程,可以在 IAR 中完成。通过配置 EWARM 的 CRC 计算参数,自动对整个 FLASH 空间进行 CRC 计算,并将计算结果放到 FLASH 的末尾。本文中将介绍的就是如何配置 IAR 的 CRC 参数,使之与 STM32 的 CRC 硬件模块保持一致。本文中的例子都基于 STM32F072 进行。, t% m* U- `2 l, t: l 7 I* l- A. z. E6 m STM32 的 CRC 外设) }& d* H* F6 F7 ^% P CRC 校验值的计算采用多项式除法,可以通过除数和被除数进行异或运算实现。这种方法非常适合通过硬件电路来实现。使用 STM32CRC 外设时,你要考虑的内容包括:采用哪个 CRC 生成多项式,输入数据(要进行校验的数据)和初始值。1 R1 r0 J2 P. s ' k: M7 v# W+ m! ^' ]. v 1.生成多项式) G7 f0 q" z: O 默认使用 CRC32 多项式:0x4C11DB7 H' G$ ]# s1 @& _8 ] —— X32+X26+X23+X22+X16+X12+X11+X10+X8+X7+X5+X4+X2+X+1 部分芯片支持可编程的多项式,比如 STM32F3,STM32F0,STM32L08 }; B& N' K/ A" f3 P, z W2 n. _ 2.初始值 STM32 的 CRC 初始值默认为 0xFFFFFFFF,STM32F3,STM32F0,STM32L0 系列可以修改初始值 3.输入/输出数据的反转! G& p1 E7 R+ V- ^" L& x STM32F3,STM32F0,STM32L0 系列还提供了对输入/输出数据进行反转的功能。 默认不对输入数据和输出数据进行位反转 对输入数据的位反转操作可以设置为按字节/半字 /字为单元进行操作。例如输入数据为 0x1A2B3C4D,0 z6 n- A* e# c; N o 每个字节内逐位反转,结果是 0x58D43CB2 o 每半字内逐位反转,结果是 0xD458B23C0 U4 A, W4 o$ j$ f: } o 每个字长内逐位反转,结果是 0xB23CD458& u# ?. |( s* |6 c0 p/ c9 D( c 对输出数据的位反转。* P& I& ~* W% h' ? o 例如输出数据为 0x11223344,反转后为 0x22CC4488* X# x! I: O; e& b. u4 s1 p2 s ! K: s Z" ~5 U+ e- b0 y IAR 的 CRC 配置 1.修改 Link 文件 指定 checksum 在 FLASH 中的存储位置,在 Link 文件中增加下面语句。+ @' r! u" V& U" j T# c
该语句指定将 CRC 的值放在 FLASH 的末尾位置。是整个 FLASH 空间的末尾,不是应用程序的代码末尾。这样,CRC 值的位置就是固定的。不会随代码大小而变化。+ l: t2 }' K A9 {# R 2.配置 Checksum 页面的参数5 n# r# h$ U( G. ^+ T IAR Checksum 页说明(v6.4 及以上) + E: l( n: i$ P: D) u

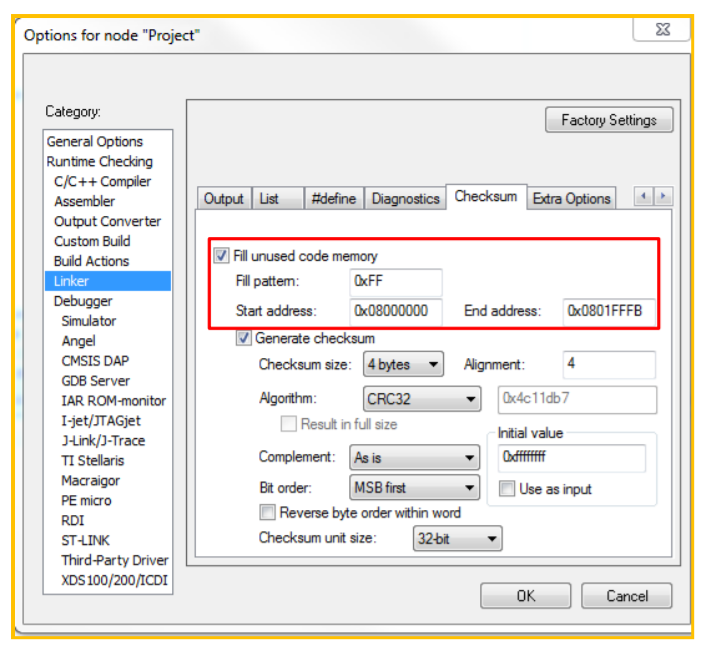

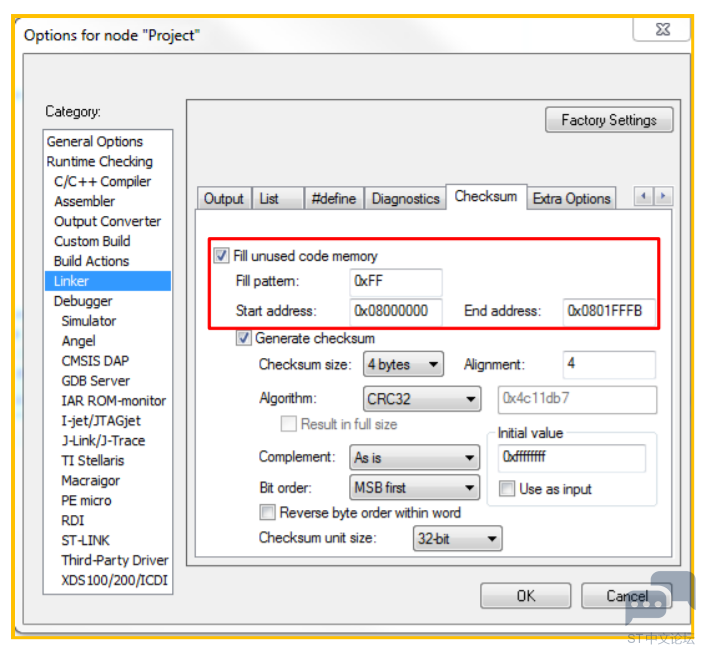

IAR 的 checksum 页面分为两个部分。 第一部分,也就是红线圈出的部分。定义了 FLASH 中需要计算 CRC 的范围和空闲字节填充值。 剩下的部分,就是对 checksum 计算参数的设定部分。 Checksum size :选择 checksum 的大小(字节数)$ [! ]3 o+ \) P$ U4 |0 f, f9 | Alignment:指定 checksum 的对齐方式。不填的话默认 2 字节对齐。 Algorithm:选择 checksum 的算法+ H) X9 b: K" B; k5 v Complement:是否需要进行补码计算。选择“As is”就是不进行补码计算。8 _$ a/ {4 S7 z# G Bit order:位输出的顺序。MSB first,每个字节的高位在前。LSB first,每个字节的低位在前。% M6 u$ t/ h( t+ n5 y8 t Reverse byte order within word: 对于输入数据,在一个字内反转各个字节的顺序。: z' A/ H% k( m: z+ r0 \; l Initial value: checksum 计算的初始化值 Checksum unit size :选择进行迭代的单元大小,按 8-bit,16-bit 还是 32-bit 进行迭代。% W! g7 f- |* B8 K 3.STM32 CRC 外设使用默认配置时 IAR 的配置 STM32CRC 外设的配置:) \0 s7 O R) n. h POLY= 0x4C11DB7(CRC32) Initial_Crc = 0Xffffffff 输入/输出数据不反转 输入数据:0x08000000~0x0801FFFB。(最后 4 个字节用来放计算出的 CRC 值)8 `: Z4 u1 ?0 K' W4 I CRC 外设初始化代码:3 m/ R6 ^* b$ I. T( v! B6 a

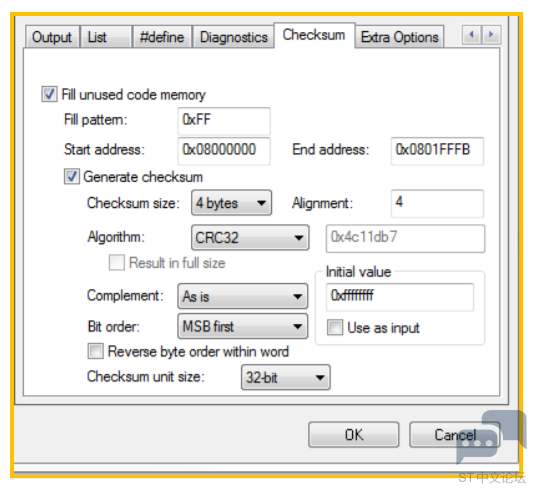

IAR v6.4 及以上版本的参考配置如下:+ i9 \; Y- h8 F& _0 p

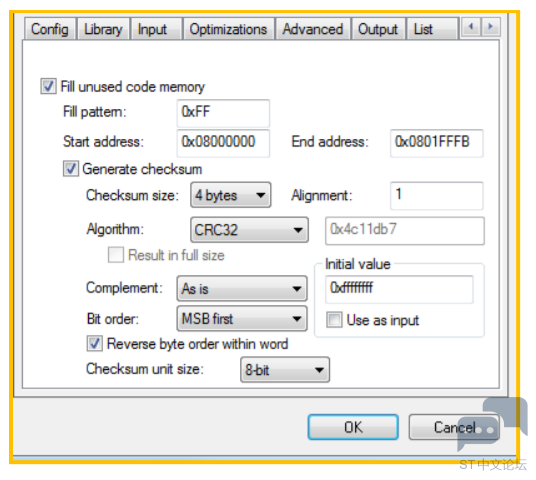

在实验的过程发现, ”Alignment ”似乎对计算出的 CRC 值没有影响。但“Reverse byte order within word ”与“Checksum unit size ”这两项的配置有一定关系。如果后者选择 32-bit,则不能勾选前者;反之如果后者选择 8-bit,则一定要勾选上“ Reverse byte order within word ”。 也就是说,对 checksum 页面参数的配置也可以参考下面这张图:

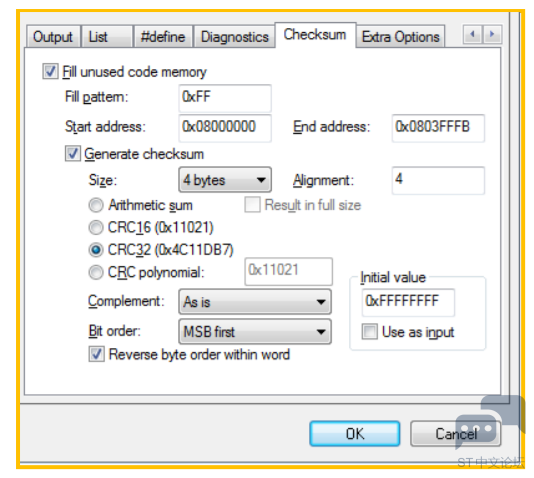

IAR v6.4 以下版本,没有”Checksum unit size”选项。参考配置如下
7 u, `* y6 ^0 m8 X2 Y0 K4 l |
