STM32F10xxx内置两个看门狗，提供了更高的安全性、时间的精确性和使用的灵活性。两个看门狗设备( 独立看门狗 和 窗口看门狗 )可用来检测和解决由软件错误引起的故障；当计数器达到给定的超时值时，触发一个中断(仅适用于窗口型看门狗)或产生系统复位。
( ?) Y. ?8 s+ l# A$ @
  独立看门狗(IWDG)由专用的低速时钟(LSI)驱动，即使主时钟发生故障它也仍然有效。窗口看门狗由从APB1时钟分频后得到的时钟驱动，通过可配置的时间窗口来检测应用程序非正常的过迟或过早的操作。

6 g. s2 t8 g; A$ G  IWDG最适合应用于那些需要看门狗作为一个在主程序之外，能够完全独立工作，并且对时间精度要求较低的场合。WWDG最适合那些要求看门狗在精确计时窗口起作用的应用程序。

  看门狗主要是用来对系统运行状态进行监控的，以免系统被干扰后代码跑飞了，导致系统混乱。看门狗的使用也比较简单，下面就分别来看一下独立看门狗和窗口看门狗的使用方法。

3 L, q( q, q- Y( s6 X独立看门狗
: G2 j1 r5 N2 K0 b2 b/ J

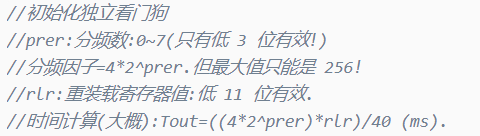

1. //初始化独立看门狗
   ' m5 W/ x" D" \, b7 x
2. //prer:分频数:0~7(只有低 3 位有效!)

3. //分频因子=4*2^prer.但最大值只能是 256!
   % i/ J2 x' o, Z2 l, {
4. //rlr:重装载寄存器值:低 11 位有效.

5. //时间计算(大概):Tout=((4*2^prer)*rlr)/40 (ms).
   $ t) A3 _: y8 I7 O
6. void IWDG_Init(u8 prer,u16 rlr)
   ) B" p" G8 W8 Z0 d( K
7. {

8.         // 1、取消寄存器写保护 写0x5555

9.         IWDG_WriteAccessCmd(IWDG_WriteAccess_Enable);

10.         // 2、设置独立看门狗预分频系数
    $ M% ]- \+ D1 [2 q  I: g1 p
11.         IWDG_SetPrescaler(prer);

12.         // 3、设置独立看门狗重装载值

13.         IWDG_SetReload(rlr);;

14.         // 4、重载计数值喂狗 写0xAAAA
    - p6 O, W- b, I6 T- U6 w
15.         IWDG_ReloadCounter();
    1 {  X, T9 z+ z) U
16.         // 5、启动看门狗     写0xCCCC

17.         IWDG_Enable();
    ; L1 ?/ `2 R# f9 b. \$ F$ _' g$ _
18. }
    8 \, _/ W* h9 C. @
19. void IWDG_Feed(void)

20. {
    ; C8 m2 m3 S* C
21.         IWDG_ReloadCounter();
    8 k  t- i) W* G( S* k$ W
22. }

复制代码

独立看门狗的初始化很简单，主要就是设置一下喂狗的时间。然后在程序运行过程中不停的喂狗。
; O$ U3 k9 c, h& O& i
( M) I$ p& y3 h* E9 M, r

1. int main(void)
   + o! ~+ S4 P$ Y0 N* x
2. {

3.     u8 key = 0;
   ! |! u% u6 f5 Y' p* C/ i
4.     delay_init();       //延时函数初始化
   ) Y) }- B" v# a( e* U- B; A
5.     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);

6.     LED_Init();
   & u: r4 N: O2 A. ?
7.     KEY_Init();

8.     IWDG_Init(4, 625);        //溢出时间为1s  (4*2^4)*625/40=1000ms

9.
   " T) @: U$ [2 f
10.     LED0 = 1;

11.     LED1 = 1;
    0 n) b5 e0 _5 X0 n7 L2 Z2 ]' I
12.     delay_ms(500);
    ; b" w9 q5 d. w) f5 ]0 x& b/ N, m4 \
13.     LED0 = 0;

14.     LED1 = 0;
    5 H# {# T0 a- Z" a7 N7 _
15.

16.     while(1)

17.     {
    4 U) @$ p4 \! O9 ]% t, c  p
18.         key = KEY_Sacn(1);

19.         if( key == WKUP_PRES)
    3 w3 n  \+ T' ?5 t+ [0 H( c* [
20.         {

21.             IWDG_Feed();
    : P6 j% u. r) S5 S4 a+ T
22.         }
    ( Z; F$ j" B3 Y1 T; K1 E
23.         delay_ms(10);

24.     }

25. }

复制代码

, G& M3 l, j- w1 j3 L7 N- z5 k( Z+ I1 h这里通过一个按键来模拟喂狗，当按键按一次，就会喂狗一次。如果按键超过喂狗时间没有按下时，独立看门狗就会使系统复位。
& f/ D9 v: ~( v
5 F+ {' F4 K( ^; @: ~4 I窗口看门狗
9 e1 y" r8 O7 v1 ~3 @, X
+ [9 y4 J0 }7 v, q9 k2 F6 L

1. u8 WWDG_CNT = 0x7f;
     _$ a% h. U# q, M3 l) g3 a
2. void WWDG_NVIC_Init(void)
   % P! ^& n8 T- G
3. {

4.     NVIC_InitTypeDef NVIC_InitStructure;

5.     NVIC_InitStructure.NVIC_IRQChannel = WWDG_IRQn;

6.     NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x02;
   8 e  k* f3 }$ q$ l$ A1 }
7.     NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x00;

8.     NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
   8 N5 `& B5 o9 u9 X# d6 W
9.     NVIC_Init(&NVIC_InitStructure);

10. }

11.

12. //初始化窗口看门狗

13. //tr :T[6:0],计数器值
      j) O6 o' f# r( h, p+ d1 A" D' R
14. //wr :W[6:0],窗口值

15. //fprer:分频系数（WDGTB）,仅最低 2 位有效

16. //Fwwdg=PCLK1/(4096*2^fprer)
    : G, Y: G* v9 ~% c# @, c& m( e1 B
17. void WWDG_Init(u8 tr, u8 wr, u32 fprer)

18. {
    " B/ k+ A$ ?0 V1 g
19.     RCC_APB1PeriphClockCmd(RCC_APB1Periph_WWDG, ENABLE); //时钟使能

20.     WWDG_CNT = tr & WWDG_CNT;

21.     WWDG_SetPrescaler(fprer);                        //设置预分频值

22.     WWDG_SetWindowValue(wr);                        //设置窗口值 上窗口值  与喂狗间隔没关系

23.     WWDG_Enable(WWDG_CNT);                        //使能看门狗，设置计数值

24.     WWDG_ClearFlag();                                //清除提前唤醒中断

25.     WWDG_NVIC_Init();                                //设置中断优先级

26.     WWDG_EnableIT();                                //开启窗口看门狗中断

27. }
    8 `/ B9 Q. _1 l: o$ Z. p' v
28. void WWDG_Set_Counter(u8 cnt)
    4 G* r$ k& _  e8 O+ {
29. {

30.     WWDG_Enable(cnt);                                //使能看门狗，设置计数值
    / n! Z7 K4 y& q% {/ E6 V3 g
31. }
    8 o" E6 \; S& i/ h! s' m2 t0 t
32. void WWDG_IRQHandler(void)
    0 s/ ?! i+ {! p( ^
33. {
    0 b" B. T) K" I/ s
34.     WWDG_SetCounter(WWDG_CNT);                       //喂狗
    0 ]8 @8 K. [6 V4 O6 \8 W- q
35.     WWDG_ClearFlag();                                //清除提前唤醒中断
    ( |0 c7 \9 Y- b6 n9 k9 j3 b
36.     LED0=!LED0;

37. }

复制代码

( X( P! q/ t" X* U# F- Z6 P由于窗口看门狗的喂狗时间很短，在程序运行过程中很难判断出什么时候该喂狗，所以这里喂狗使用中断来执行，在需要喂狗的时候，直接触发中断，在中断中进行喂狗，每喂一次狗，LED就取反一次。通过观察LED的闪烁就可看出中断函数的执行情况。

9 t+ Z2 D$ }* w5 J$ n7 G, j" Z

1. int main(void)
   ' c1 f  G* |4 `$ X8 \) A
2. {

3.     u8 key = 0;
   ! i7 a" Q& j2 ?  T
4.     delay_init();       //延时函数初始化
   , K: Q" S* a5 x) ]6 _2 I' q
5.     NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
   / M* o; ~0 a* M3 L- U1 Y7 u  b
6.     LED_Init();
   1 e( t  }1 c9 j- N' E- F- u9 r
7.     KEY_Init();
   & N1 d5 V- x/ p" ^
8.     //IWDG_Init(4, 625);        //溢出时间为1s  (4*2^4)*625/40=1000ms
   . J+ W- z& Z; F: m" Q& ]
9.

10.     LED0 = 1;

11.     LED1 = 1;

12.     delay_ms(500);

13.     LED0 = 0;
    . ]* L6 P3 |  |$ f1 e. J
14.     LED1 = 0;

15.

16.     //窗口看门狗喂狗间隔 只和 tr 低6位有关  wr 可以设置为0x40---0x7f 之间的任意值
    0 S' q! N1 q2 F! T  G% G1 p
17.     // 4096*2^3*64/36000000 = 58.25ms   (64为0x7f 低6位值)

18.     WWDG_Init(0x7f, 0x7f, WWDG_Prescaler_8); //计数器值7f,窗口寄存器5f，分频数为8
    ! @5 z% V" \; H" `1 m
19.
    7 s  s% i- W) @7 x# u  ~, H9 B
20.     // 4096*2^3*31/36000000 =28.22ms   (31为0x4f 低6位值)
      G1 Q' i* _: n+ O
21.     //WWDG_Init(0x5f, 0x5f, WWDG_Prescaler_8);

22.

23.    // 4096*2^3*15/36000000 =13.65ms   (15为0x4f 低6位值)

24.     //WWDG_Init(0x4f, 0x5f, WWDG_Prescaler_8);
    4 v! H% r  x1 s3 Q% c( `
25.
    ) t/ m" A- g; z: {  ^& G% v! p
26.     // 4096*2^3*1/36000000 =910us  (1为0x41 低6位值)  窗口最小值为0x40
    0 G! Z/ v) i8 l/ V
27.     //WWDG_Init(0x41, 0x5f, WWDG_Prescaler_8);

28.     while(1)

29.     {
    : |* U- S7 `: P7 Y+ o* h) z, ^: R/ c. A6 S
30.     }
    / L  b- G# E$ E2 |1 K
31. }

复制代码

在主函数中通过设置不同的溢出时间来观察LED灯的闪烁频率。
