01. OLED概述
OLED，即有机发光二极管（Organic Light-Emitting Diode），又称为有机电激光显示（OrganicElectroluminesence Display， OELD）。OLED 由于同时具备自发光，不需背光源、对比度高、厚度薄、视角广、反应速度快、可用于挠曲性面板、使用温度范围广、构造及制程较简单等优异之特性，被认为是下一代的平面显示器新兴应用技术。
) M+ a+ V5 p$ d
/ q9 S: P$ \+ {LCD 都需要背光，而 OLED 不需要，因为它是自发光的。这样同样的显示，OLED 效果要来得好一些。以目前的技术，OLED 的尺寸还难以大型化，但是分辨率确可以做到很高。

02. OLED特性参数
$ M, _* B# k0 o* xATK-0.96’ OLED 模块是 ALIENTEK 推出的一款小尺寸(0.96 寸)、高亮、自带升压电路的高性能 OLED 显示模块，分辨率为 128*64，该模块采用原装维信诺高亮 OLED 屏，采用SSD1306 驱动 IC，该芯片内部集成 DCDC 升压，仅需 3.3V 供电，即可正常工作，无需用户再添加升压 DCDC 电路。

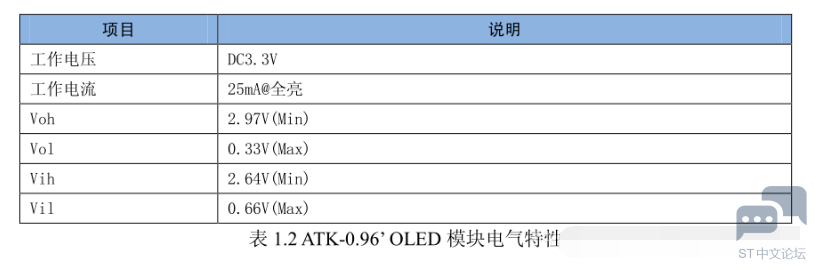

' ~# t, B. d: k6 b1 o模块支持：8 位 6800 并口、8 位 8080 并口、IIC 以及 4 线 SPI 等 4 种通信接口，通过模块背面的 BS1，BS2 焊盘，可以自行设置模块的接口方式。默认为：8 位 8080 并口。该模块各参数如表 1.1 和表 1.2 所示：
  c& X- h8 S0 T* ?% T0 ^/ |
4 Q$ Q1 }( Y' k/ }5 B! h3 p


ATK0.96’ OLED 模块支持多种通信接口，通过模块背面的 BS1，BS2，可以自行设置模块的通信接口方式，见表 1.3：
3 d+ u3 d1 v, Q( N
+ N: C, `6 {0 q
2 a. N5 n  u' X* K
03. OLED模块描述
- O! [. s* ^3 m) t* E9 x/ qATK-0.96’ OLED 模块是 ALIENTEK 推出的一款高性能 OLED 显示模块，尺寸小巧（27mm*26mm），结构紧凑，模块通过 1 个 2*8P 的 2.54mm 间距排针与外部连接，模块外观如图 2.1.1 所示：

: H) y! c. \" U$ `
9 c; C6 G7 |- ]! k9 y
7 p; `9 q) o  I; |+ L- h% F( W该模块具有如下特点：
 双色可选，提供纯蓝色或黄蓝双色两种模块
6 Z$ Z7 s, `& e  w2 g 高分辨率，分辨率为：128*64
" T2 F6 E. E0 l 超小尺寸，OLED 显示屏为 0.96 寸，模块尺寸仅为 27mm*26mm
; r6 b& E  j, [; X% p' \ 多种接口方式，提供 8086 并口、6800 并口、4 线 SPI 和 IIC 等五种接口方式
  ~$ Z' [& @8 Y 集成 DCDC，无需外部高压，仅需提供 3.3V 电源，即可正常工作
/ T. }3 G: X8 v1 Q$ S: `6 D图 2.1.1 中，左侧的图片是模块的背面图，右侧的是正面图。
* A8 q4 x# ?) N
) o+ z% t% e6 P- B04. OLED模块原理图
+ k& I: a6 u, m$ l. @# w; e0 z
* _  w, k# V8 E0 n) [  n4 u
5 L, u9 L6 D+ x1 i
$ v, c' ~/ g4 c3 V0 c05. OLED模块引脚说明
5 a# F% U- `  U/ J1 G9 @2 i5 QATK-0.96’ OLED 模块通过 2*8 的 2.54 排针同外部单片机通信，各引脚的详细描述如下表所示

* q: L. P' P; s: k2 P9 d
, }) J! _# s! K! P) P

0 T7 i1 ]  ~: G9 S
温馨提示
5 `0 {: V. U7 R# ~: @
模块在使用 IIC 模式或者 4 线 SPI 模式的时候，是不支持读操作的，所以如果你需要读操作，只能选择 6800 或者 8080 并口模式。模块默认是：8080 并口模式，大家根据自己选择的接口模式，来接线。
: w, h+ i' p/ K+ }4 s* k& n% i
06. OLED模块使用
ATK-0.96’ OLED 模块的控制器是 SSD1306，支持多种接口方式，我们模块支持 4 种连接方式，这里我们介绍其中 8080 并口模式。
2 E! ]$ u6 A" V3 \5 O" {
' |2 P0 L  g8 k# j- t8 }/ e0 i2 \8080并口模式
5 h0 j9 R" Q- k. e3 J( X
1 e, I9 s# W+ k  I) _- C% [4 }ATK-0.96’ OLED 模块支持 8 位 8080 并口模式，总共需要 13 根信号线通信，这些信号线如下：

) Z  R) {! D! f/ ]CS：OLED 片选信号。
4 v: K2 S8 S+ ]( sWR(RW)：向 OLED 写入数据。
# X; h8 F! o& F$ `" g2 O/ @7 CRD：从 OLED 读取数据。
2 k% O8 F! H, y3 \. LD[7:0]：8 位双向数据线。
RST(RES)：硬复位 OLED。
4 h, H; u  y: Q4 v+ J% x- g- s- S* dDC：命令/数据标志（0，读写命令；1，读写数据）。
- l1 ~" s' }2 i; Q# e1 ?  }; x模块的 8080 并口读/写的过程为：先根据要写入/读取的数据的类型，设置 DC 为高（数据）/低（命令），然后拉低片选，选中 SSD1306，接着我们根据是读数据，还是要写数据置RD/WR 为低，然后：

5 S0 ?' u, |4 t# t. U6 r在 RD 的上升沿， 使数据锁存到数据线（D[7:0]）上；

在 WR 的上升沿，使数据写入到 SSD1306 里面；

; o4 s) \7 c8 ^6 P9 KSSD1306 的 8080 并口写时序如图所示：
+ b# {- r8 K/ y

) h/ {; f* V/ [- ]& n! ]/ Q
SSD1306 的 8080 并口读时序如图 2.3.1.2 所示：
$ _' H# H" t& b7 P, e

  `: G2 l) B/ T, ?1 k
# d1 A( N5 k  s" {SSD1306 的 8080 接口方式下，控制脚的信号状态所对应的功能如表所示：
. |8 H: w. n3 H
" g5 r8 Z7 b2 S. e2 {3 c3 |
/ {! q. s' \" x* b5 v* ]# m
7 ~4 [7 y0 T/ g注 1：H 代表高电平（VCC），L 代表低电平（GND），↑代表上升沿。

在 8080 方式下读数据操作的时候，我们有时候（例如读显存的时候）需要一个假读命（Dummy Read），以使得微控制器的操作频率和显存的操作频率相匹配。在读取真正的数据之前，由一个的假读的过程。这里的假读，其实就是第一个读到的字节丢弃不要，从第二个开始，才是我们真正要读的数据。
$ P- X( ^* t8 b, q- G# d
; g0 V/ }, |4 H, P& r1 u一个典型的读显存的时序图，如图所示：

0 n' X+ `- y& V$ [0 P
3 W; J. i) Q; g. e! ~
可以看到，在发送了列地址之后，开始读数据，第一个是 Dummy Read，也就是假读，我们从第二个开始，才算是真正有效的数据。

显存

3 b4 r; j; A# ^+ H+ WSSD1306 的显存总共为 128*64bit 大小，SSD1306 将这些显存分为了 8 页，其对应关系如表所示：



SSD1306 的每页包含了 128 个字节，总共 8 页，这样刚好是 128*64 的点阵大小。因为每次写入都是按字节写入的，这就存在一个问
* b; G/ B" I5 d3 x8 b) }0 a0 t9 m: r
题，如果我们使用只写方式操作模块，那么，每次要写 8 个点，这样，我们在画点的时候，就必须把要设置的点所在的字节的每个位都搞
1 W; R9 v  i; `/ z- {( S
清楚当前的状态（0/1？），否则写入的数据就会覆盖掉之前的状态，结果就是有些不需要显示的点，显示出来了，或者该显示的没有显
# _* D6 ?6 _3 A. ^( l1 o
& d" v$ J, X6 g5 I4 W8 k* u示了。这个问题在能读的模式下，我们可以先读出来要写入的那个字节，得到当前状况，在修改了要改写的位之后再写进 GRAM，这样就

不会影响到之前的状况了。但是这样需要能读 GRAM，对于 4 线 SPI 模式或者 IIC 模式来说，模块是不支持读的，而且读->改->写的方式
. X' ?! p2 c; ^9 V' \" K" B
速度也比较慢。

我们推荐采用的办法是在单片机的内部建立一个 OLED 的 GRAM（需要 128*8 个字节），在每次修改的时候，只是修改单片机上的 GRAM（实际上就是 SRAM），在修改完了之后，一次性把单片机内部的 GRAM 写入到 OLED 的 GRAM。当然这个方法也有坏处，就是对于那些 SRAM 很小的单片机（比如 51 系列）就比较麻烦了，如果内存不够，那就推荐还是采用并口模式，这样可以节约内存。

指令
* g6 I) c7 k' p8 c
SSD1306 的指令比较多，这里我们仅介绍几个比较常用的命令
4 S) C# \( N1 \0 Y" {

# k0 q. H/ i6 }7 s5 z, a0 S
第一个命令为 0X81，用于设置对比度的，这个命令包含了两个字节，第一个 0X81 为命令，随后发送的一个字节为要设置的对比度的值。这个值设置得越大屏幕就越亮。
% O& O9 S) Y- |! X2 S8 a
# ~& r7 y; x0 i* V$ l第二个命令为 0XAE/0XAF。0XAE 为关闭显示命令；0XAF 为开启显示命令。

# R- Q  A6 Y0 h* m+ W% Z. A2 |. E: A第三个命令为 0X8D，该指令也包含 2 个字节，第一个为命令字，第二个为设置值，第二个字节的 BIT2 表示电荷泵的开关状态，该位为 1，则开启电荷泵，为 0 则关闭。在模块初始化的时候，这个必须要开启，否则是看不到屏幕显示的。
( Z2 W. O. j5 o: @: `% P6 M3 U
第四个命令为 0XB0~B7，该命令用于设置页地址，其低三位的值对应着 GRAM 的页地址。
; z* b; t& n) Y+ x" T
第五个指令为 0X00~0X0F，该指令用于设置显示时的起始列地址低四位。
% `4 w8 {! w* n" I8 C  E" I
第六个指令为 0X10~0X1F，该指令用于设置显示时的起始列地址高四位。

; }3 K' C& D3 {: M6 F: g$ o/ _2 z其他命令，我们就不在这里一一介绍了，大家可以参考 SSD1306 datasheet 的第 28 页。从这页开始，对 SSD1306 的指令有详细的介绍。
