01. 蜂鸣器简介
( P% l7 L/ l2 p! o. t蜂鸣器是一种一体化结构的电子讯响器，采用直流电压供电，广泛应用于计算机、打印机、复印机、报警器、电子玩具、汽车电子设备、电话机、定时器等电子产品中作发声器件。蜂鸣器主要分为压电式蜂鸣器和电磁式蜂鸣器两种类型。
# t* D" q  x- d; D3 a! z, N0 \/ M
, @, n9 g3 {% Z( m- P/ t) E* k探索者 STM32F4 开发板板载的蜂鸣器是电磁式的有源蜂鸣器，如图 7.1.1 所示：

1 s* G- T, E" u- h+ g3 P3 Z& B) y
* i% p: Q7 F' `
这里的有源不是指电源的“源”，而是指有没有自带震荡电路，有源蜂鸣器自带了震荡电路，一通电就会发声；无源蜂鸣器则没有自带震荡电路，必须外部提供 2~5Khz 左右的方波驱动，才能发声。

% o4 @" {+ T. U) e* t2 u% T02. 硬件设计
蜂鸣器在硬件上也是直接连接好了的，不需要经过任何设置，直接编写代码就可以了。蜂鸣器的驱动信号连接在 STM32F4 的 PF8 上。
0 ^8 W- r6 i$ K' Z$ V; v9 A1 E
- j' l- m1 e$ {! X9 R4 |5 s7 L; Q
* Q# @  ?" H" j. ^0 N0 t; W& `

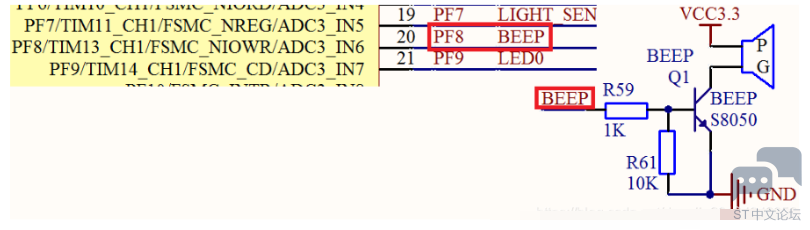

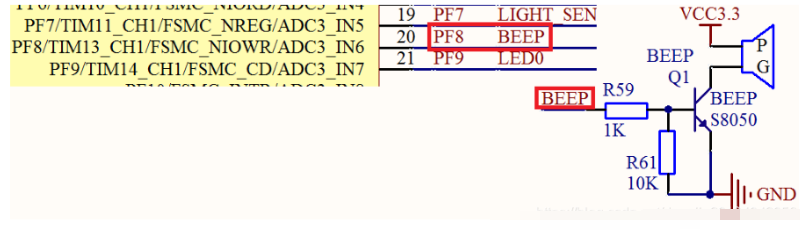

图中我们用到一个 NPN 三极管（S8050）来驱动蜂鸣器，R61 主要用于防止蜂鸣器的误发声。当 PF.8 输出高电平的时候，蜂鸣器将发声，当 PF.8 输出低电平的时候，蜂鸣器停止发声。

03. 程序示例一
) o- x+ v7 D1 R蜂鸣器不叫
. l) i) H8 Y- S- j7 ]# G. T! a
beep.h文件
0 L7 e: I  C0 I. w7 l, ]! ^% H" q

1. #ifndef __BEEP_H__

2. #define __BEEP_H__
   ! w' ~% f5 e- Q5 e& g
3.

4.
   : b$ y, w7 k- s0 D
5. #include "sys.h"

6.
   6 A" z0 g) h8 W/ ]
7.

8. //蜂鸣器初始化
   $ D7 K6 x, }# z! A1 i; V
9. void BEEP_Init(void);

10.

11. #define BEEP PFout(8)

12.

13. #endif /*__BEEP_H__*/

复制代码

# S' X9 M' D8 I" U: [- F, wbeep.c文件
# ^6 y( G- A! C4 J" G, L* ~
; {  y4 C% [4 j# e+ ~: s1 }# ~

1. #include "beep.h"
   * `6 c6 G" _# J' U- m
2.

3. //蜂鸣器初始化
   8 D0 C/ T4 Q% A
4. void BEEP_Init(void)

5. {
   ' @& N2 @  }1 p* \! E
6.         GPIO_InitTypeDef GPIO_InitStruct;
   5 t# K5 D" F5 z
7.

8.         GPIO_InitStruct.GPIO_Pin = GPIO_Pin_8;

9.

10.         GPIO_InitStruct.GPIO_Mode = GPIO_Mode_OUT;
    1 h" e$ m3 ^8 Y! f. t2 W2 R* D( t
11.
    : i. U1 X$ Q. ^% i% V& K; i
12.         GPIO_InitStruct.GPIO_Speed = GPIO_Speed_100MHz;
    . D, A2 P1 B8 o+ X% |) V
13.
    # R, f/ e$ J; k8 _4 `8 V# J
14.         GPIO_InitStruct.GPIO_OType = GPIO_OType_PP;

15.
    0 \2 k, [; C0 U+ T9 H) n1 O8 \+ I
16.         GPIO_InitStruct.GPIO_PuPd = GPIO_PuPd_DOWN;
    " m+ P' e% d4 r8 v- D
17.
    + S" h9 j8 u- `
18.         //使能时钟

19.         RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOF, ENABLE);

20.
    : B6 K- {) j  N
21.         //初始化GPIO

22.         GPIO_Init(GPIOF, &GPIO_InitStruct);
    . J8 D7 o$ `( q9 c
23.
    * {+ B: M, W6 T5 Q  j
24.         //设置默认低电平

25.         GPIO_ResetBits(GPIOF, GPIO_Pin_8);

26. }

复制代码

% `1 K  Y1 y) N4 x: V; b7 i0 imain.c文件

1. #include "stm32f4xx.h"
   ( ^5 R$ T( k# p5 u4 ]: C3 X
2.

3. #include "delay.h"
   2 N, ?$ w! O1 c6 V
4. #include "led.h"
   - e( `6 w1 k' e/ D
5. #include "beep.h"
   + M  E; a# H& _+ \. \" O5 A) m* x
6.
   ' U* @( f$ a( L- i/ H9 i0 _7 N4 w
7.
   + Y: b1 X, g6 J3 O8 T
8. int main(void)
   : {2 p) T% n& f# A: I
9. {
   ( f6 Y; M% r7 W
10.         //初始化
    : x  f: t! x: B% p& J3 F' A
11.         delay_init(168);
    # o. p7 O6 k5 V; \, J
12.         LED_Init();

13.         BEEP_Init();
    " r7 s/ i0 v4 K
14.

15.         //蜂鸣器不叫

16.         GPIO_ResetBits(GPIOF, GPIO_Pin_8);
    " X7 o7 e) |" {
17. }

复制代码

* }& i3 i3 L! R5 z1 |0 @5 B& @04. 程序示例二
7 ]. R: u- v' ~: ^蜂鸣器叫
. K) K* h* w1 d+ E! A
main.c文件
& K& C  W) B5 e; l; h2 r
0 i1 w# V$ Z1 p1 F4 G

1. #include "stm32f4xx.h"
   & R: {/ R0 N8 M+ x  T
2.
   0 P8 t" Z! t0 Y$ w
3. #include "delay.h"
   0 A) Q2 r3 ]" t; S% s! I( S
4. #include "led.h"

5. #include "beep.h"

6.
   . z1 q$ @; {, j+ J
7.

8. int main(void)

9. {
   ) E" ]; ]% `( A7 ~4 N7 u6 u
10.         //初始化
    4 W  l2 r$ `, z" E
11.         delay_init(168);
    * t. p" q0 f$ O3 ?4 ~  x
12.         LED_Init();

13.         BEEP_Init();
    $ s$ x4 m0 g: M- g
14.

15.         GPIO_SetBits(GPIOF, GPIO_Pin_8);

16. }

复制代码

05. 程序实例三
蜂鸣器循环叫1秒 不叫1秒
& Q% k4 E' c, D  G  k# Y, O- v
main.c
4 U+ I) D3 w0 D* R1 s7 N+ c+ W

1. #include "stm32f4xx.h"

2.

3. #include "delay.h"

4. #include "led.h"

5. #include "beep.h"
   5 {* q4 v+ N/ o* q) m
6.
   # S7 v0 h9 Z9 M: c
7.
   8 P9 x' H0 p: s: k: k
8. int main(void)
   0 M3 X3 u5 e: _+ H5 l  V2 [5 J. W
9. {
   ) l' Q' F3 K" {+ ?, z$ D
10.         //初始化
    4 ~$ m. h+ u+ I9 ]
11.         delay_init(168);

12.         LED_Init();

13.         BEEP_Init();

14.

15.         //蜂鸣器不叫

16.         GPIO_ResetBits(GPIOF, GPIO_Pin_8);
    : Y% I. ?. o  a7 I
17.         GPIO_ResetBits(GPIOF, GPIO_Pin_9);
    . X" O& _+ @+ I3 p. A3 I0 `) |$ s
18.         delay_ms(1000);
    : p$ f/ s- x7 A6 U, q3 g* i
19.

20.         //蜂鸣器叫

21.         GPIO_SetBits(GPIOF, GPIO_Pin_8);
    / ^2 h! H& ^' C4 [9 I' f6 l7 m
22.         GPIO_SetBits(GPIOF, GPIO_Pin_9);

23.         delay_ms(1000);

24.

25. }
    1 `3 N$ z* U3 ?( i  k

复制代码

2 e+ d5 Z: L3 b) R  ^  M
位带操作

: y( j1 }# x/ g9 ]3 S* vmain.c文件
; x, T; r; y, a. E; `% ^

1. #include "stm32f4xx.h"
   0 [$ h. S, m1 j+ I) N" \
2.

3. #include "delay.h"

4. #include "led.h"
   9 [* }2 t  |$ a) ^' x8 b1 G5 C- K$ N
5. #include "beep.h"
   / \: [9 o$ B6 q$ ?! @6 e
6.
   1 R! u6 C- [5 l. L& _8 g
7.
   & A6 e6 \7 p- M' t( y3 x3 j
8. int main(void)

9. {
   6 @4 r5 V$ {& Z: h, P& G
10.         //初始化
    & d" l8 u6 t1 Z8 Z/ g
11.         delay_init(168);

12.         LED_Init();
    ; N7 e8 }* X- w  Q4 R( v8 y
13.         BEEP_Init();

14.

15.         //蜂鸣器不叫
    ' ]. t. S$ a9 g+ K& E" d) M
16.         LED2 = 0;
    $ R. r. d1 D9 t7 h! x5 S
17.         BEEP = 0;
    " B4 m! @/ K( ^6 g" o3 j
18.         delay_ms(1000);
    6 v1 [! M, T3 @8 z$ o' m
19.
    5 K/ ]0 e( L/ b( [
20.         //蜂鸣器叫

21.         LED2 = 1;
    : R1 ?4 x& c; V4 Z
22.         BEEP = 1;
    " I* y* B; x3 _3 ]( k- [! k
23.         delay_ms(1000);
    6 m) s6 N7 n* B; {8 _
24. }

复制代码
