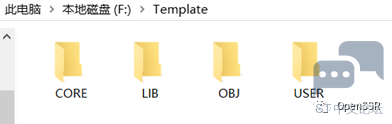

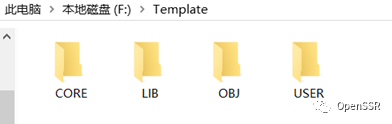

1.在磁盘根目录创建文件夹，命名为Template，并在该文件夹中创建CORE,LIB,OBJ,USER四个文件夹。

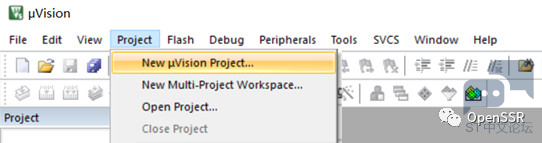

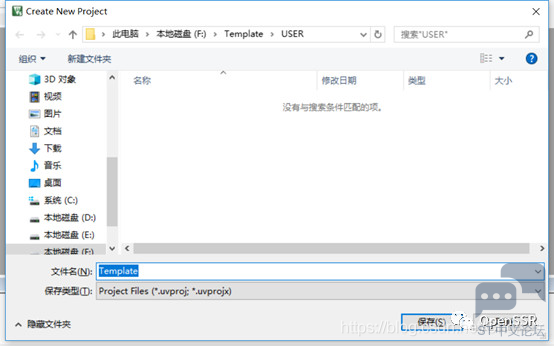

2.打开Keil uVision5，选中Project中的New uVision Project 选择文件夹路径及工程名。

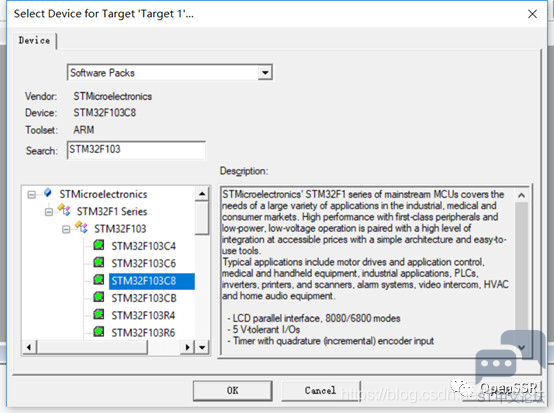

3.选择STM32F103C8芯片后点击OK。

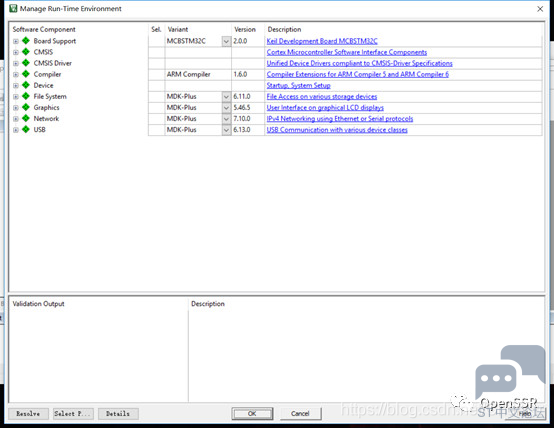

4.点击Cancel。

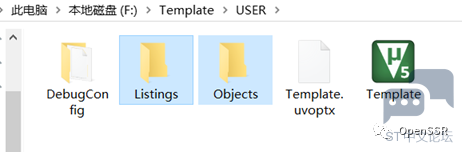

5.打开Template-USER，删除Listings,Objects两个文件夹

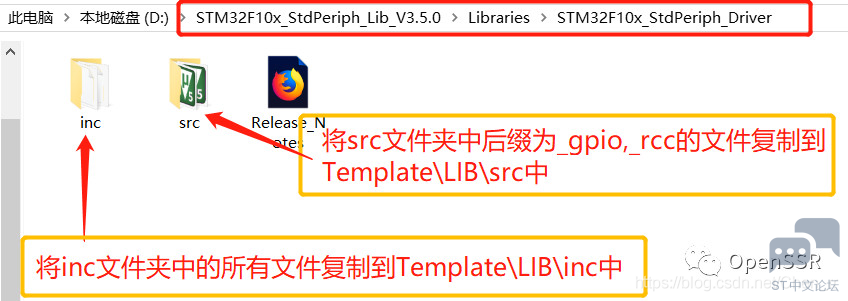

6.定位至官方库（需要自行下载）的如下路径：

< STM32F10x_Stdperiph_Lib_V3.5\Libraries\STM32F10x_Stdperiph_Driver >

（1）将inc文件夹中的所有文件复制到Template\LIB\inc中

（2）将src文件夹中的所有文件复制到Template\LIB\src中（以此处为准）

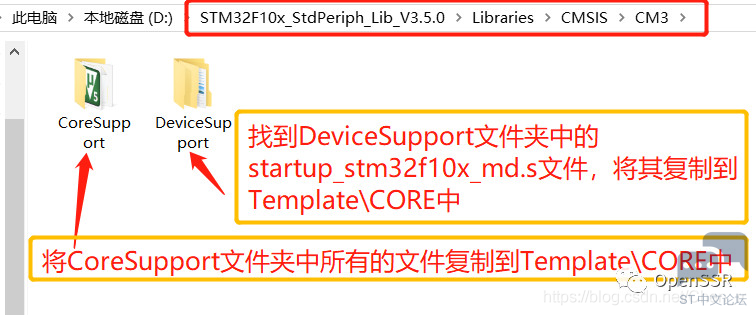

7.定位至官方库的如下路径：

< STM32F10x_Stdperiph_Lib_V3.5\Libraries\CMSIS\CM3 >

注意：是把CoreSupport文件夹里面的core_cm3.c和core_cm3.h两个文件复制到Template\CORE，而不是把CoreSupport这个文件夹复制过去。

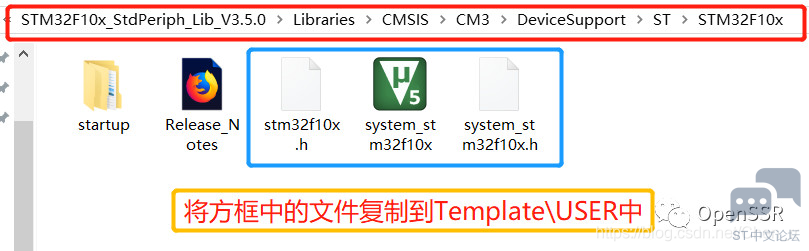

8.定位至官方库的如下路径：

< STM32F10x_Stdperiph_Lib_V3.5\Libraries\CMSIS\CM3\DeviceSupport\ST\STM32F10x >

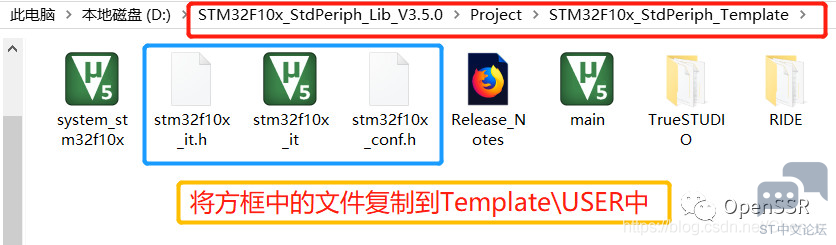

9.定位至官方库的如下路径：

< STM32F10x_Stdperiph_Lib_V3.5\Project\STM32F10x_StdPeriph_Template >

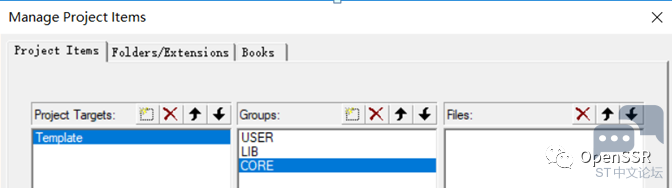

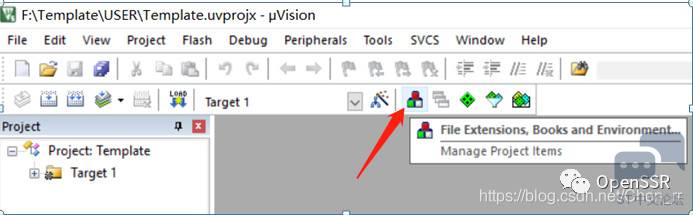

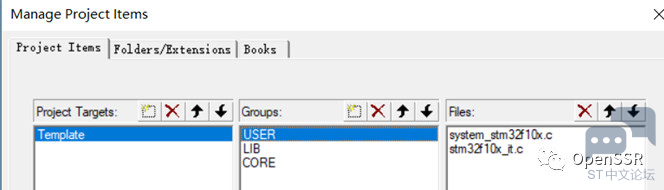

10.打开Keil uVision5，点击Manage Project Items；

删除Source Group 1，Target 1；新建Template，USER，LIB，CORE

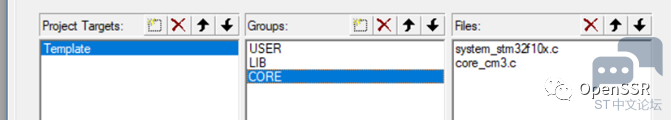

11.添加文件到Groups，其中USER需添加system_stm32f10x.c和stm32f10x_it.c，LIB需添加stm32f10x_gpio.c和stm32f10x_rcc.c等所有.c文件，CORE需添加core_cm3.c和startup_stm32f10x_md.s

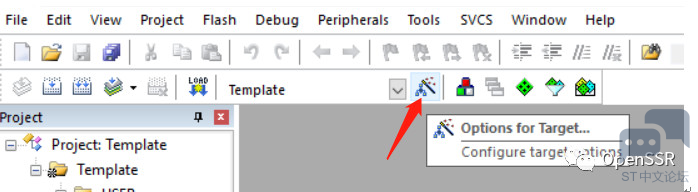

12.点击Options for Target

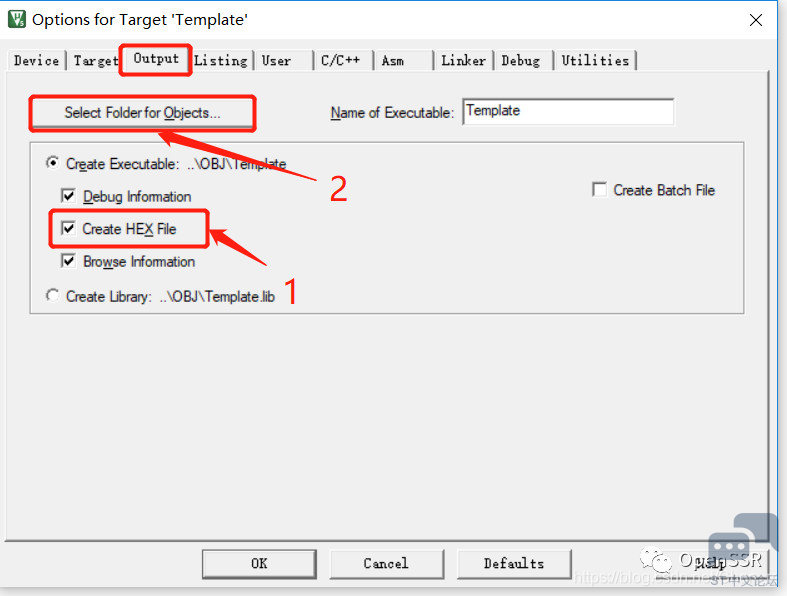

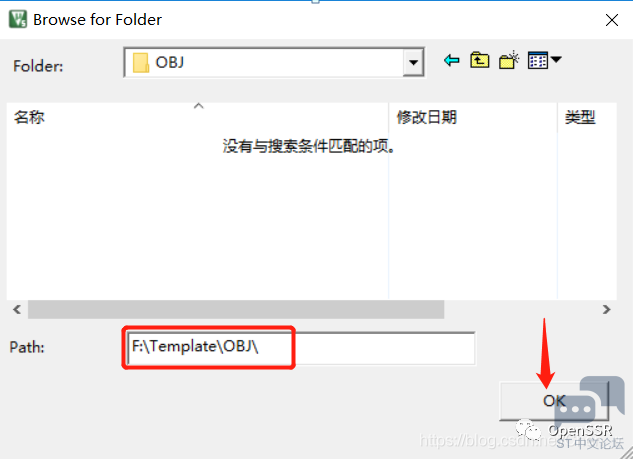

13.点击Output勾选Create HEX File；点击Select Folder for Objects



14.选择如下方框中的路径后，点击OK。



15.再次点击Options for Target

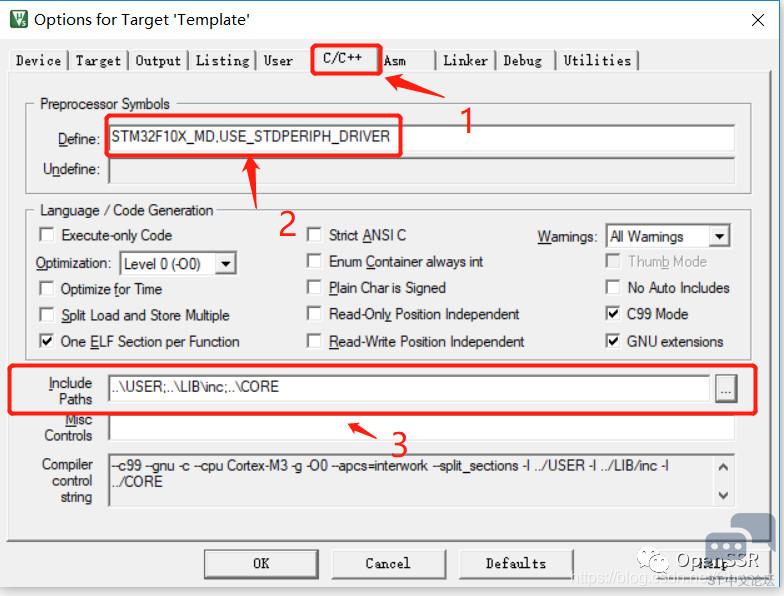

在C/C++中Define，填入STM32F10X_MD,USE_STDPERIPH_DRIVER（注意中间是英文逗号）

Include Paths中增加\CORE，\USER，\LIB\inc（点击右边那个有"..."的小方块增删文件夹路径）

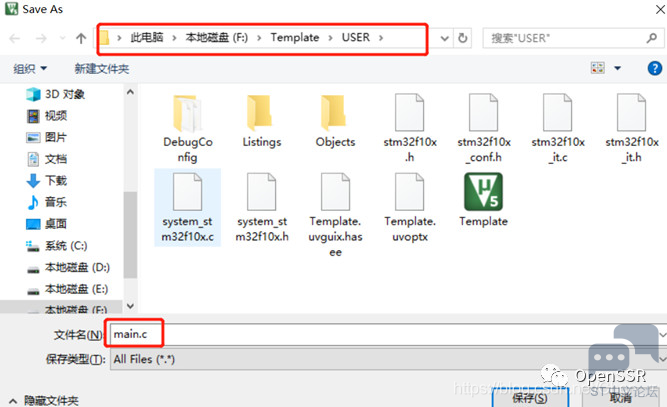

16.新建main.c，保存到Template\USER中

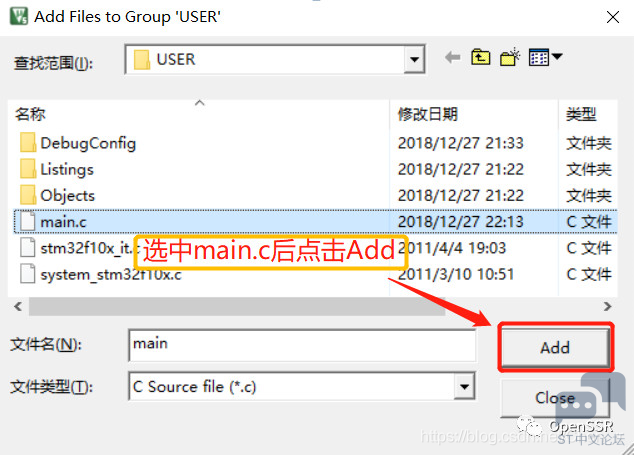

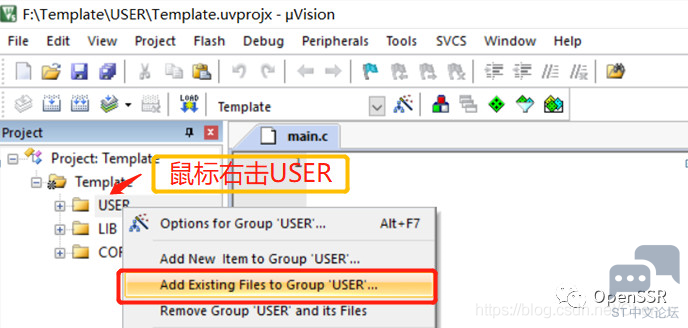

17.将main.c添加到工程中





18.输入以下代码

1. #include "stm32f10x.h"

2.

3. void Delay(u32 count)

4. {

5.     u32 i = 0;

6.     for(; i < count; i++);

7. }

8.

9. int main(void)

10. {

11.     GPIO_InitTypeDef GPIO_InitStructure;

12.

13.     RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

14.

15.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;

16.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

17.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_10MHz;

18.     GPIO_Init(GPIOC, &GPIO_InitStructure);

19.

20.     while(1)

21.     {

22.         GPIO_SetBits(GPIOC, GPIO_Pin_13);

23.         Delay(300000);

24.         GPIO_ResetBits(GPIOC, GPIO_Pin_13);

25.         Delay(300000);

26.     }

27. }


复制代码

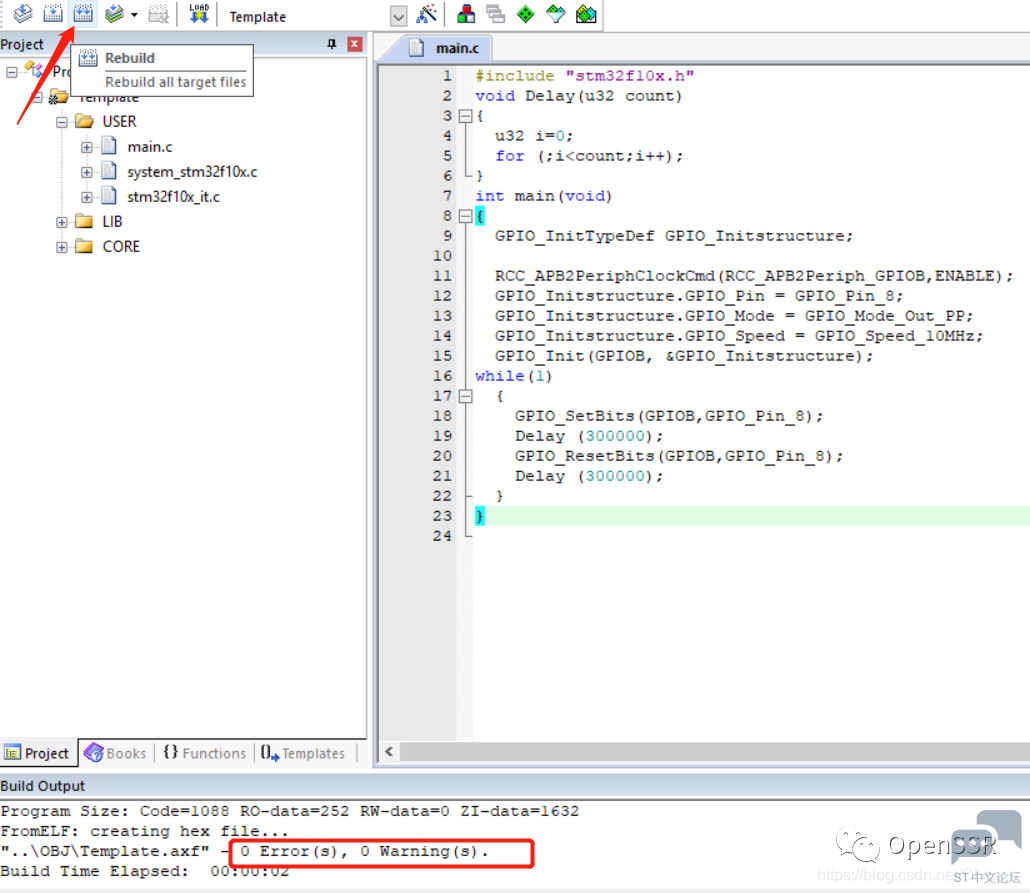

19点击Rebuild，检查和修改错误。



20.下载到最小系统板看到小灯闪烁（如果板子上的灯没有反应，请检查原理图确认板子上的LED是否接在芯片的PC13引脚，如若不是PC13，将代码做相应修改即可），完成工程模板的建立（编译没有报错说明工程模板已经建立成功啦）。


最后，小R建议小伙伴们一开始不熟悉的时候，可以重复跟着本文多建几次工程模板。熟悉了自己的工程有什么文件（这个挺重要的，实际工程的代码量较大，通常需要进行代码文件的分类和归档，这时如果熟悉工程文件层次的话，事情就变得很轻松了），我们就能更好地进行开发啦。
