实验内容：通过按键触发外部中断，LED灯电平翻转。
7 ^( e3 G6 Q1 \( S, t6 n3 A

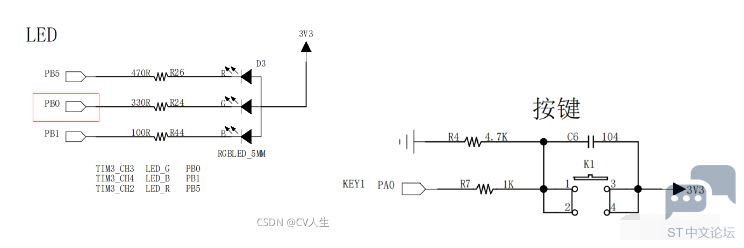

一、原理图
9 c/ y; s9 f' H7 n; L4 P
3 i- x8 w; \" u
5 d' i; F/ I, m1 o) p
  Y/ H" h2 m; U# l/ B8 W; b* H) C( E 二、 CubeMX配置
9 [0 Y& r( f4 j5 c& Z0 B# l

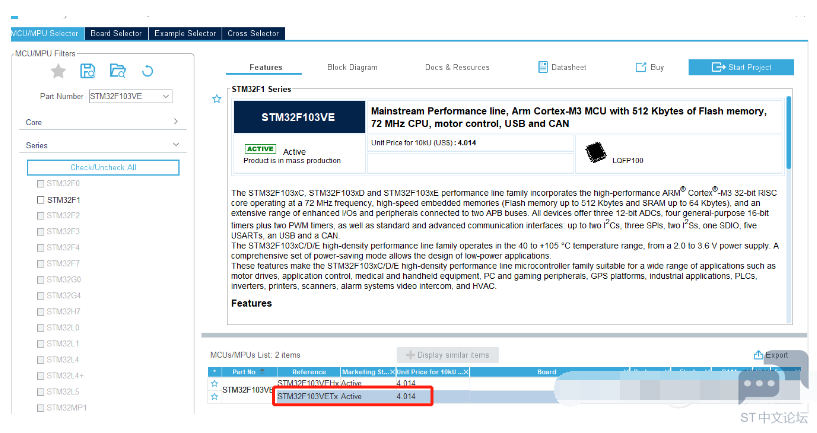

# L5 v: R: A8 Q& n5 p! |Step1.打开 STM32CubeMX，点击“New Project”，选择芯片型号，STM32F103VETx。

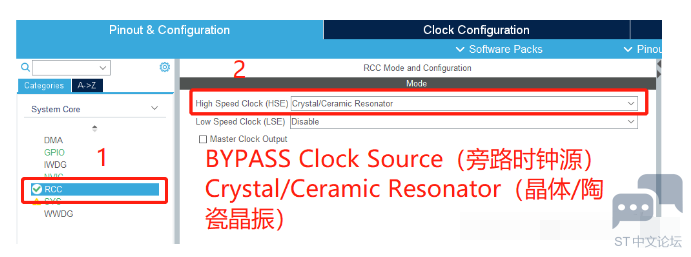

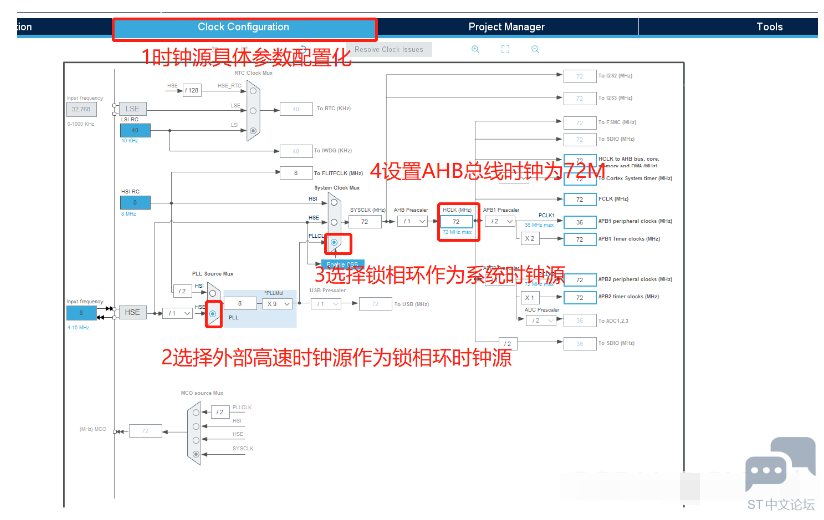

Step2.选择时钟源，并配置时钟树。选择Crystal/Ceramic Resonator，并配置系统时钟为72M。



: R9 X+ F0 ~# M, P, G
8 F; G0 F; K+ ^# ^4 p, u4 E

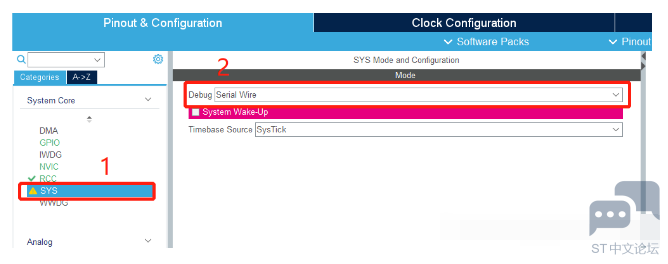

Step3.配置SYS，我们这里选择的是Serial Wire。（正常情况配置不配置不影响，debug可以使用。但是你不可以把这两个引脚用于其他复用功能，如果用于其他复用功能，debug就不起作用了。）
" e! ^6 }- s# k
9 [) D4 e7 `- ]2 ?3 L0 |
- I2 k+ P+ @8 g; _

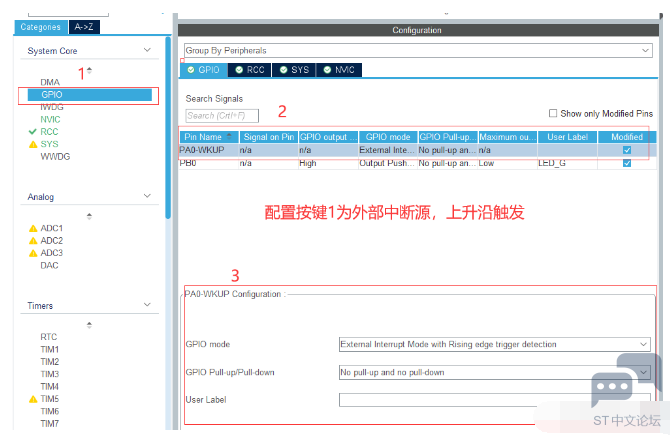

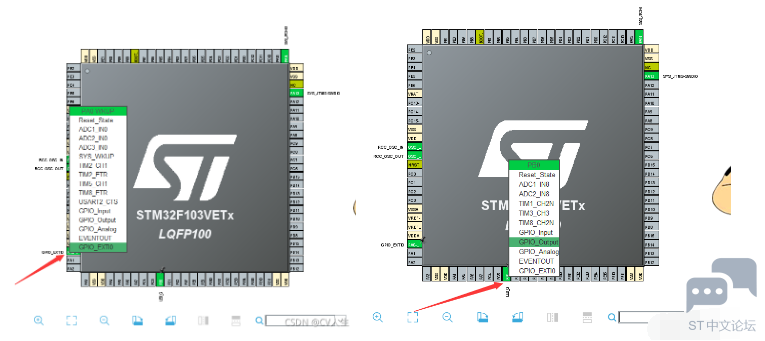

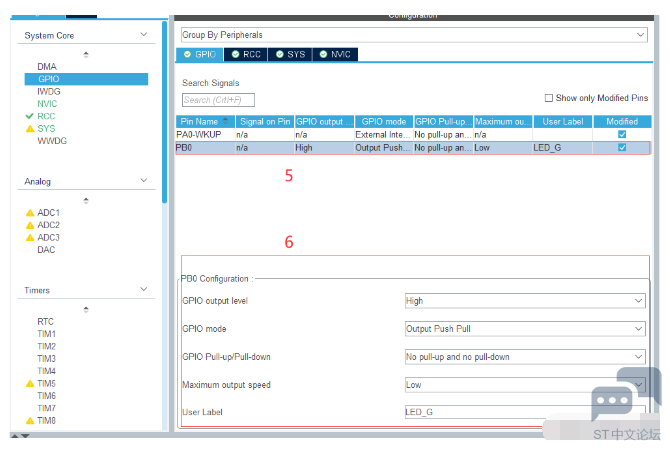

# s4 _- N$ |7 R/ VStep4.  通过搜索框添加我们需要使用的IO口进行简单的配置。然后根据以下步骤到相应栏中进行具体信息配置，主要配置按键引脚PA0为外部中断，上升沿触发，既不上拉也不下拉；PB0为推挽输出，既不上拉也不下拉，低速，默认输出高电平。同时使能外部中断源。
, q  J: Y4 V8 b2 T8 Y" `
- J, [/ R; I; u0 c0 {5 Z
2 i4 O/ c! c( A, g9 F3 U# R
3 d: K5 K7 U! |$ P: b: W: \
, i1 p0 o  l0 G' ?. `0 t! \' W, I
3 C$ r: o. d* _0 |5 O  p


' `5 j3 N- D$ A" M& [8 `4 i 到这里关于相关配置基本已经完成，只需要根据之前文章《STM32Cube HAL:GPIO输入/输出（一）》Step4-Step8，设置相关工程参数和生成代码。
5 N* H* A. P# r$ g4 [
8 L6 s, L* d) D: ]1 `' l7 {6 D三、添加功能代码

- Q0 q# B# l6 A* M. L4 s3 a在main.c写入中断回调函数：
# B3 D! C# }+ q0 x* p8 P5 F7 B
, W8 P. J* {! n) P; j- C

1. void HAL_GPIO_EXTI_Callback(uint16_t GPIO_Pin)
   ! r. c6 ~" x8 C- z, F
2. {

3.         if(GPIO_Pin==GPIO_PIN_0)//同时多个外部中断时用于区分

4.         {
   7 _* J$ z% p7 Z+ f$ b
5.                 HAL_GPIO_TogglePin(GPIOB, GPIO_PIN_0);//输出电平翻转函数

6.         }
   3 P" S  J0 k" n$ h
7. }

复制代码

由于该实验较为简单，只需在配置完CubeMX以后写一个回调函数，就可以实现我们需要的功能。该实验旨在让我们了解配置外部中断的过程。
# \% c2 i+ l# P+ ?+ c8 t

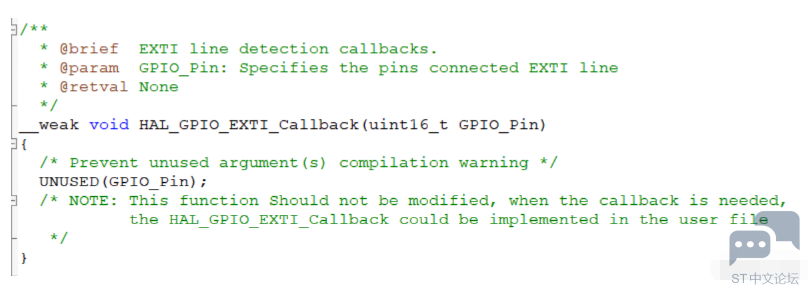

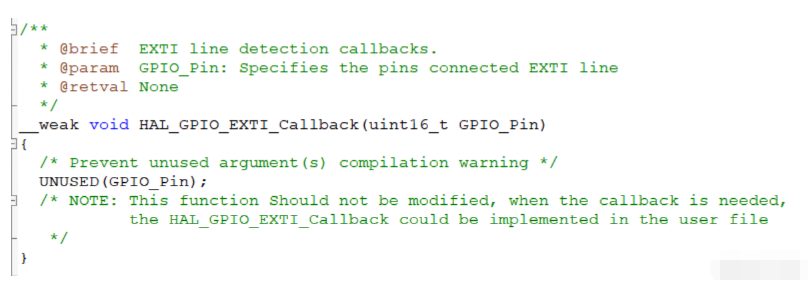

0 w/ o  e! S. s0 Z& P3 T+ l$ p在使用中断回调函数的时候我们总能看到自带的回调函数用__weak修饰，这属于弱定义的形式。里面的注释“NOTE:…”描述是，“该函数不应被修改，如果需要回调，则可以在用户文件中实现。”也就是说，要在用户文件中重写该函数。
