实验内容：按键KEY1控制RGB灯颜色变换。

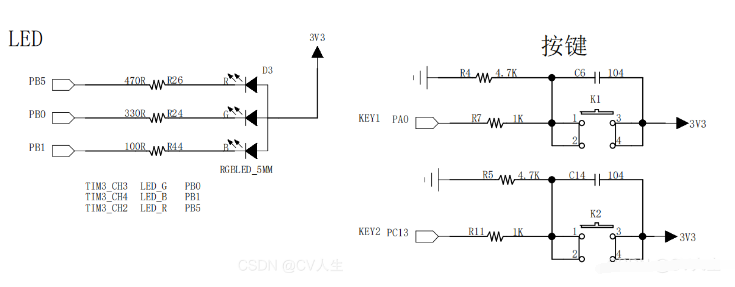

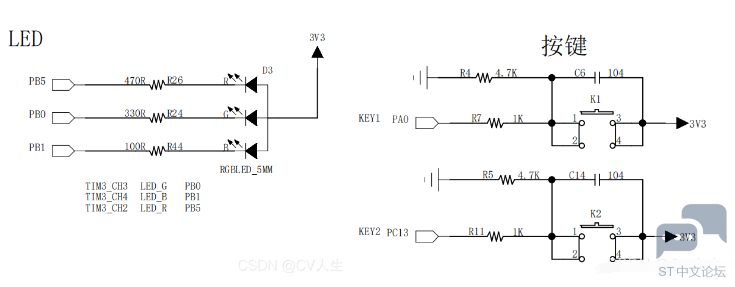

一、原理图



二、 CubeMX配置

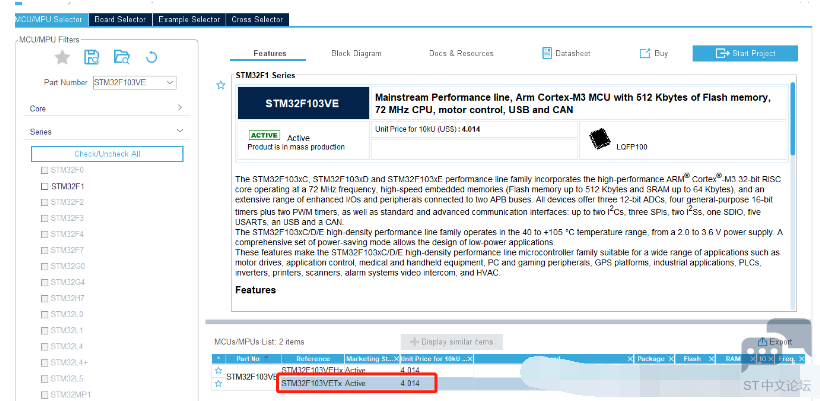

Step1. 打开 STM32CubeMX ，点击“ New Project ”，选择芯片型号， STM32F103VETx 。

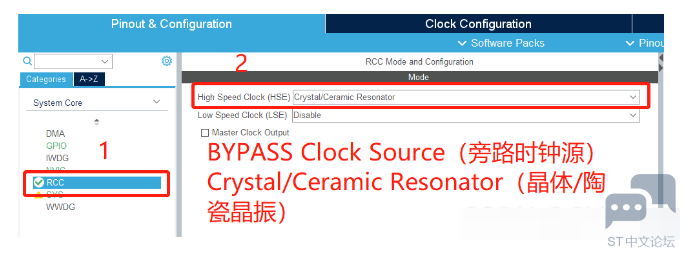

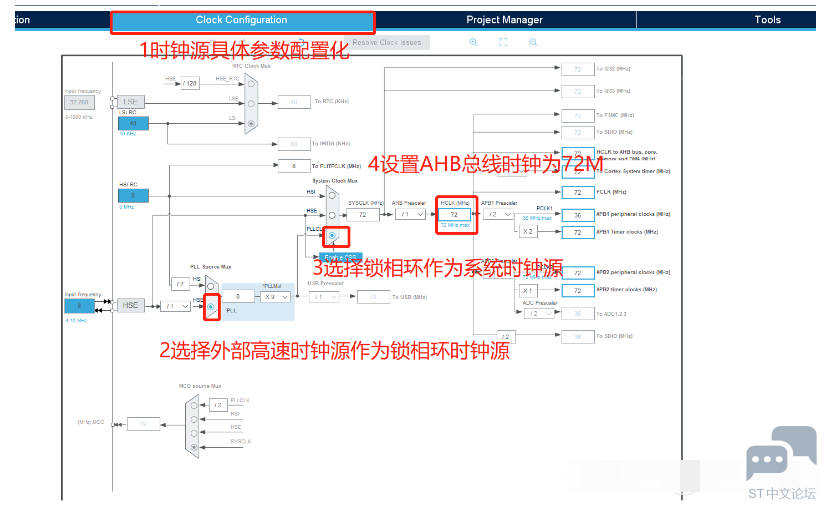

Step2.选择时钟源，并配置时钟树。选择Crystal/Ceramic Resonator，并配置系统时钟为72M。

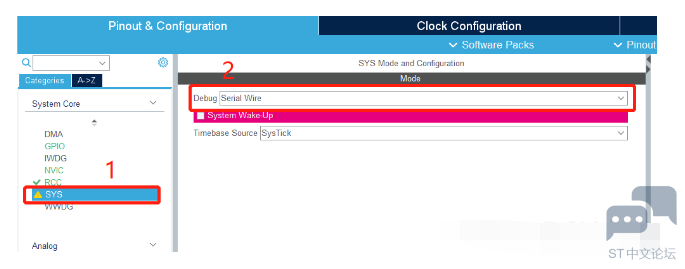

Step3.配置SYS，我们这里选择的是Serial Wire。（正常情况配置不配置不影响，debug可以使用。但是你不可以把这两个引脚用于其他复用功能，如果用于其他复用功能，debug就不起作用了。）

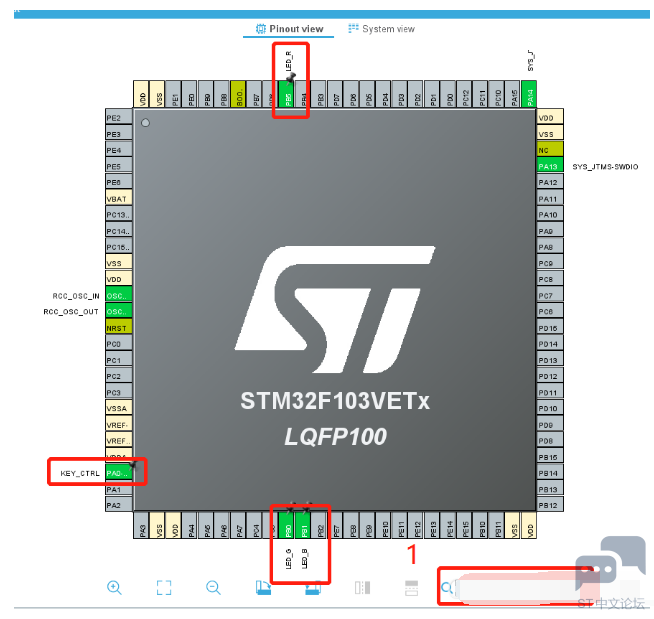

Step4.GPIO引脚配置，点击搜索框，选择相应的引脚。PB0/PB1/PB5  配置为GPIO_Output,PA0 配置为GPIO_Input。

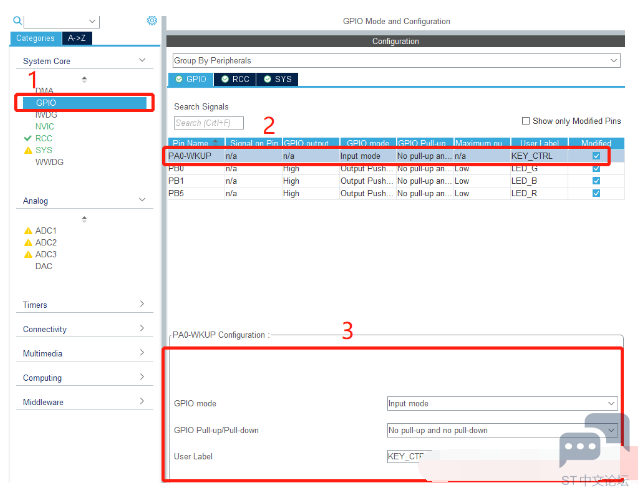

KEY引脚配置：方框3 第一行是GPIO模式，这里选择输入模式，第二行是选择上拉还是下拉，这里选择既不上拉也不下拉，第三行是用户标签（可以自己给该引脚命名）。

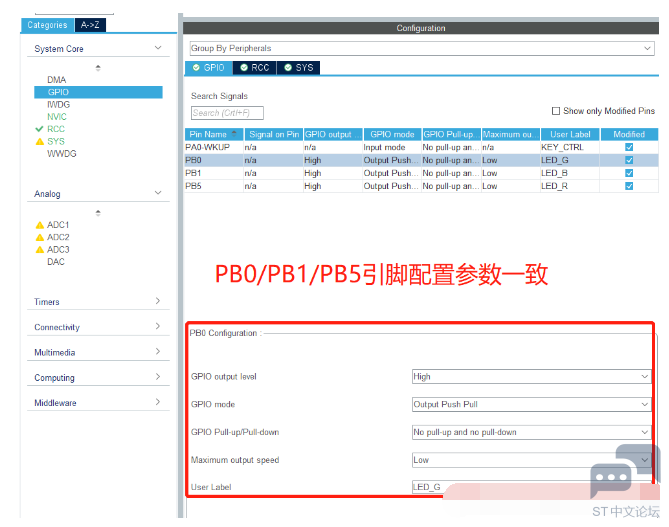

RGB灯引脚配置：方框中 第一行是初始化引脚电平，（我的开发板灯是低电平亮，所以初始化高电平），第二行是GPIO模式，这里选择推挽输出，第三行是选择上拉还是下拉，这里选择既不上拉也不下拉，第四行是IO口翻转速度，这里选择低速，第五行是用户标签（可以自己给该引脚命名）。

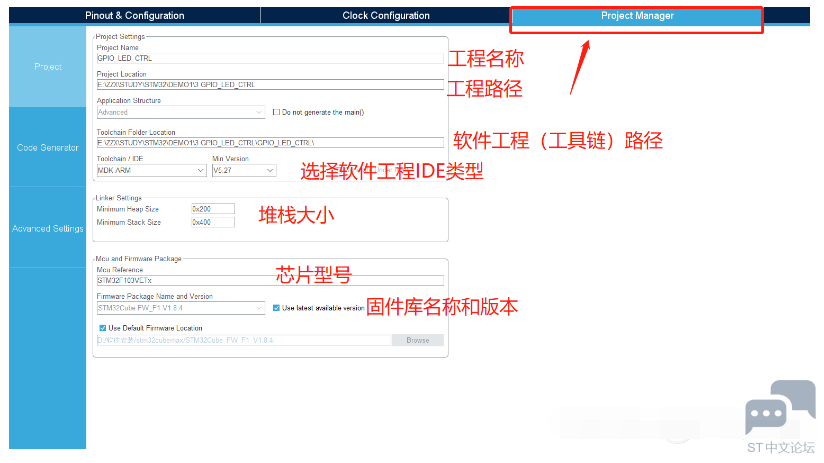

Step5.Project工程设置，这个选项是配置工程重要的一个选项，其中配置的信息也比较重要，且容易理解。

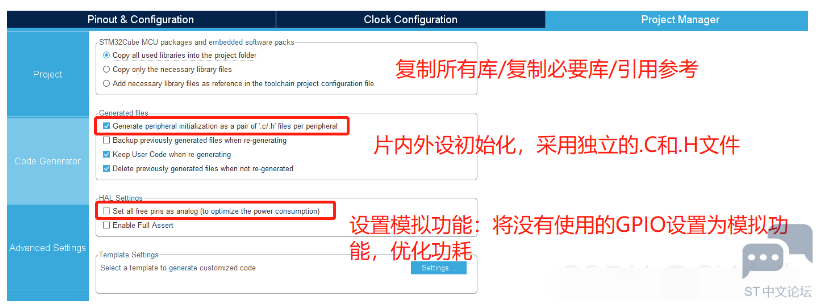

  Step6.Project代码生成配置界面。

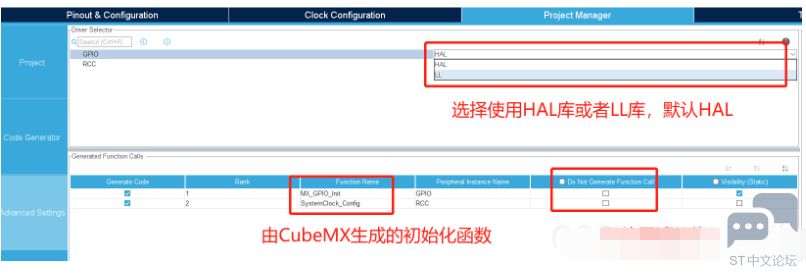

  Step7.Project高级配置界面。（一般情况下，采用默认配置即可）

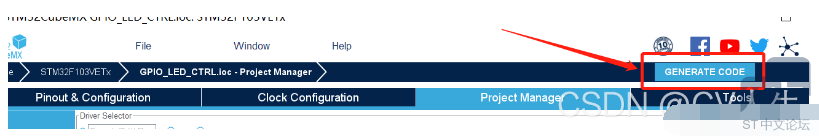

   Step8.点击“GENRATE CODE”生成代码。



三、添加功能代码

按键扫描程序：

1. uint8_t KEY_SCAN(GPIO_TypeDef *GPIOx, uint16_t GPIO_Pin)

2. {

3.         if(HAL_GPIO_ReadPin(GPIOx,GPIO_Pin)==1)

4.         {

5.                 while(HAL_GPIO_ReadPin(GPIOx,GPIO_Pin)==1);//松手检测

6.                 return 1;

7.         }

8.                 return 0;

9. }

复制代码

RGB灯控制程序：

1.         uint8_t cnt=0;

2.         uint8_t value=0;

复制代码

1. while (1)

2.   {

3.                 value=KEY_SCAN(KEY_CTRL_GPIO_Port, KEY_CTRL_Pin);

4.                 if(value==1)

5.                 {

6.                         switch(cnt)

7.                         {

8.                                 case 0:

9.                                 {

10.                                     HAL_GPIO_WritePin(GPIOB, LED_R_Pin,0);

11.                                     HAL_GPIO_WritePin(GPIOB, LED_G_Pin,1);

12.                                     HAL_GPIO_WritePin(GPIOB, LED_B_Pin,1);

13.                                     cnt++;

14.                                     break;

15.                                 }

16.                                 case 1:

17.                                 {

18.                                         HAL_GPIO_WritePin(GPIOB, LED_R_Pin,1);

19.                                         HAL_GPIO_WritePin(GPIOB, LED_G_Pin,0);

20.                                     HAL_GPIO_WritePin(GPIOB, LED_B_Pin,1);

21.                                         cnt++;

22.                                     break;

23.                                 }

24.                                 case 2:

25.                                 {

26.                                         HAL_GPIO_WritePin(GPIOB, LED_R_Pin,1);

27.                                         HAL_GPIO_WritePin(GPIOB, LED_G_Pin,1);

28.                                     HAL_GPIO_WritePin(GPIOB, LED_B_Pin,0);

29.                                         cnt++;

30.                                     break;

31.                                 }

32.                                 case 3:

33.                                 {

34.                                         HAL_GPIO_WritePin(GPIOB, LED_R_Pin,1);

35.                                         HAL_GPIO_WritePin(GPIOB, LED_G_Pin,1);

36.                                     HAL_GPIO_WritePin(GPIOB, LED_B_Pin,1);

37.                                         cnt=0;

38.                                     break;

39.                                 }

40.                         }

41.

42.                 }

43.

44.   }

复制代码
