STM32基础工程生成

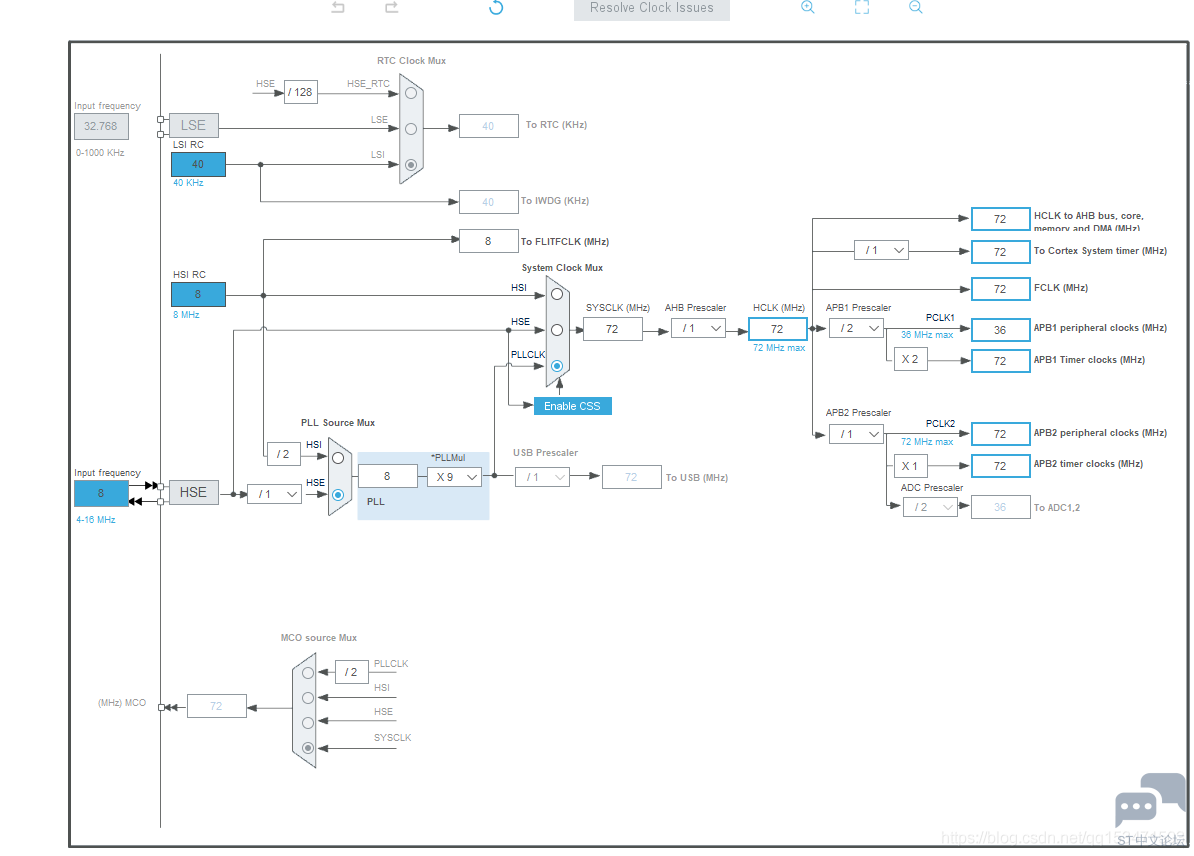

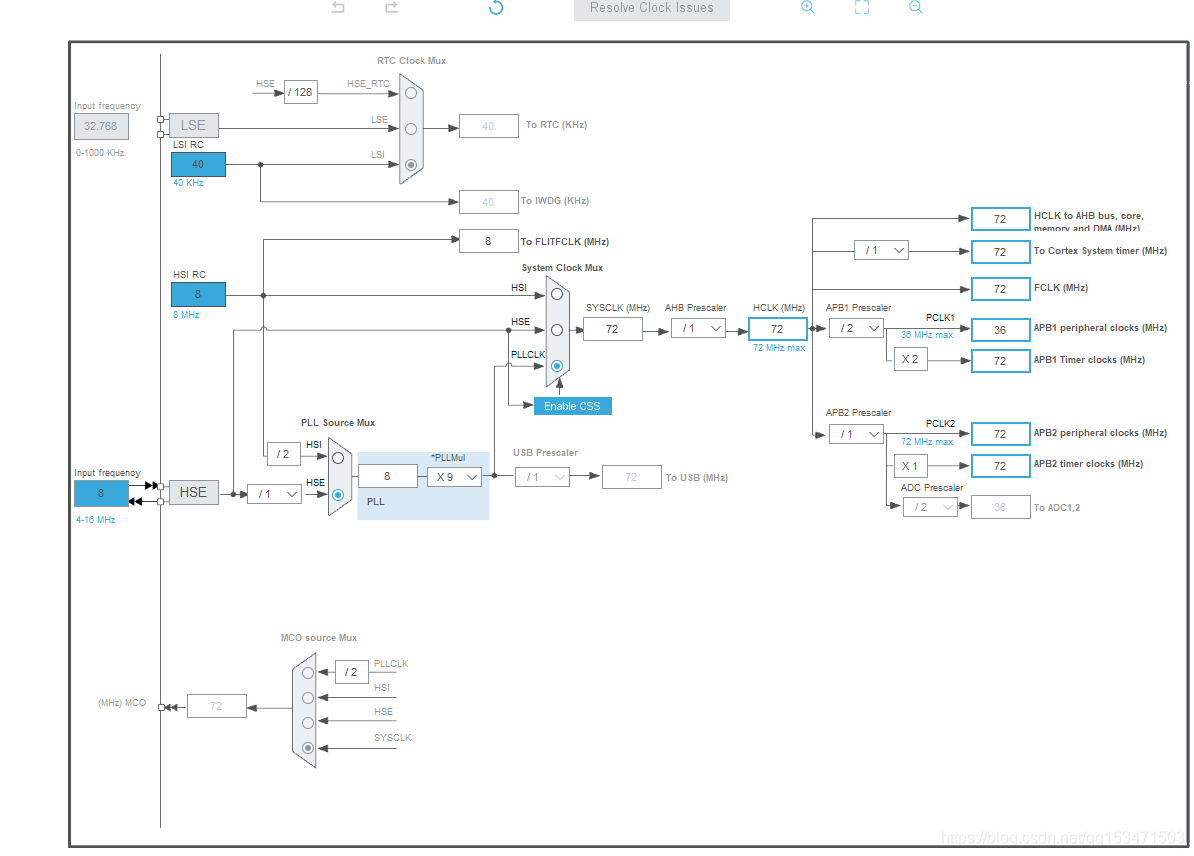

首先使用STM32CUBEMX生成STM32的基础工程，配置时钟到72M主频：

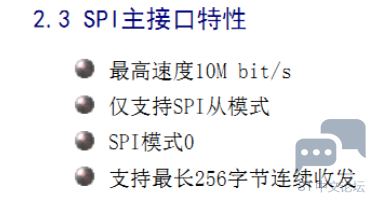

配置SPI前，首先查看WK2124的芯片手册，手册里面说明了WK2124的SPI最高支持到10M并且使用SPI模式0，SPI的模式0就是时钟空闲电平为低电平且在第一个时钟延采样：

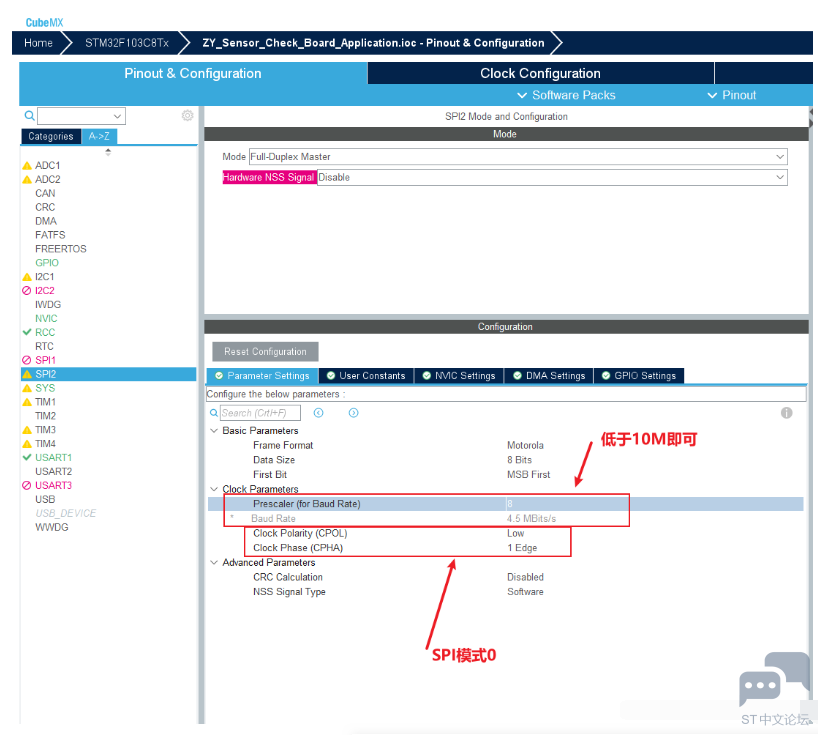

所以STM32CUBEMX需要这样配置：



IO配置：
WK2124的硬件复位引脚，这个引脚最好接上，使用STM32的IO进行控制
WK2124的片选引脚
如果用WK2124的中断，那么还需要配置一个IO为外部中断
WK2124驱动代码
代码已经测试通过无问题，贴一下：

头文件

1. /*

2. * wk2xxx.h

3. *

4. *  Created on: Jun 17, 2021

5. *      Author: hello

6. */

7.

8. #ifndef SRC_WK2XXX_H_

9. #define SRC_WK2XXX_H_

10.

11. #include "main.h"

12.

13.

14. #define         WK2XXX_GENA     0X00

15. #define         WK2XXX_GRST     0X01

16. #define                WK2XXX_GMUT     0X02

17. #define         WK2XXX_GIER     0X10

18. #define         WK2XXX_GIFR     0X11

19. #define         WK2XXX_GPDIR    0X21

20. #define         WK2XXX_GPDAT    0X31

21. //wkxxxx  slave uarts  rigister address defines

22.

23. #define         WK2XXX_SPAGE    0X03

24. //PAGE0

25. #define         WK2XXX_SCR      0X04

26. #define         WK2XXX_LCR      0X05

27. #define         WK2XXX_FCR      0X06

28. #define         WK2XXX_SIER     0X07

29. #define         WK2XXX_SIFR     0X08

30. #define         WK2XXX_TFCNT    0X09

31. #define         WK2XXX_RFCNT    0X0A

32. #define         WK2XXX_FSR      0X0B

33. #define         WK2XXX_LSR      0X0C

34. #define         WK2XXX_FDAT     0X0D

35. #define         WK2XXX_FWCR     0X0E

36. #define         WK2XXX_RS485    0X0F

37. //PAGE1

38. #define         WK2XXX_BAUD1    0X04

39. #define         WK2XXX_BAUD0    0X05

40. #define         WK2XXX_PRES     0X06

41. #define         WK2XXX_RFTL     0X07

42. #define         WK2XXX_TFTL     0X08

43. #define         WK2XXX_FWTH     0X09

44. #define         WK2XXX_FWTL     0X0A

45. #define         WK2XXX_XON1     0X0B

46. #define         WK2XXX_XOFF1    0X0C

47. #define         WK2XXX_SADR     0X0D

48. #define         WK2XXX_SAEN     0X0E

49. #define         WK2XXX_RTSDLY   0X0F

50.

51. //WK串口扩展芯片的寄存器的位定义

52. //wkxxx register bit defines

53. // GENA

54. #define         WK2XXX_UT4EN        0x08

55. #define         WK2XXX_UT3EN        0x04

56. #define         WK2XXX_UT2EN        0x02

57. #define         WK2XXX_UT1EN        0x01

58. //GRST

59. #define         WK2XXX_UT4SLEEP        0x80

60. #define         WK2XXX_UT3SLEEP        0x40

61. #define         WK2XXX_UT2SLEEP        0x20

62. #define         WK2XXX_UT1SLEEP        0x10

63. #define         WK2XXX_UT4RST        0x08

64. #define         WK2XXX_UT3RST        0x04

65. #define         WK2XXX_UT2RST        0x02

66. #define         WK2XXX_UT1RST        0x01

67. //GIER

68. #define         WK2XXX_UT4IE        0x08

69. #define         WK2XXX_UT3IE        0x04

70. #define         WK2XXX_UT2IE        0x02

71. #define         WK2XXX_UT1IE        0x01

72. //GIFR

73. #define         WK2XXX_UT4INT        0x08

74. #define         WK2XXX_UT3INT        0x04

75. #define         WK2XXX_UT2INT        0x02

76. #define         WK2XXX_UT1INT        0x01

77. //SPAGE

78. #define         WK2XXX_SPAGE0          0x00

79. #define         WK2XXX_SPAGE1   0x01

80. //SCR

81. #define         WK2XXX_SLEEPEN        0x04

82. #define         WK2XXX_TXEN     0x02

83. #define         WK2XXX_RXEN     0x01

84. //LCR

85. #define         WK2XXX_BREAK          0x20

86. #define         WK2XXX_IREN     0x10

87. #define         WK2XXX_PAEN     0x08

88. #define         WK2XXX_PAM1     0x04

89. #define         WK2XXX_PAM0     0x02

90. #define         WK2XXX_STPL     0x01

91. //FCR

92. //SIER

93. #define         WK2XXX_FERR_IEN      0x80

94. #define         WK2XXX_CTS_IEN       0x40

95. #define         WK2XXX_RTS_IEN       0x20

96. #define         WK2XXX_XOFF_IEN      0x10

97. #define         WK2XXX_TFEMPTY_IEN   0x08

98. #define         WK2XXX_TFTRIG_IEN    0x04

99. #define         WK2XXX_RXOUT_IEN     0x02

100. #define         WK2XXX_RFTRIG_IEN    0x01

101. //SIFR

102. #define         WK2XXX_FERR_INT      0x80

103. #define         WK2XXX_CTS_INT       0x40

104. #define         WK2XXX_RTS_INT       0x20

105. #define         WK2XXX_XOFF_INT      0x10

106. #define         WK2XXX_TFEMPTY_INT   0x08

107. #define         WK2XXX_TFTRIG_INT    0x04

108. #define         WK2XXX_RXOVT_INT     0x02

109. #define         WK2XXX_RFTRIG_INT    0x01

110.

111.

112. //TFCNT

113. //RFCNT

114. //FSR

115. #define         WK2XXX_RFOE     0x80

116. #define         WK2XXX_RFBI     0x40

117. #define         WK2XXX_RFFE     0x20

118. #define         WK2XXX_RFPE     0x10

119. #define         WK2XXX_RDAT     0x08

120. #define         WK2XXX_TDAT     0x04

121. #define         WK2XXX_TFULL    0x02

122. #define         WK2XXX_TBUSY    0x01

123. //LSR

124. #define         WK2XXX_OE       0x08

125. #define         WK2XXX_BI       0x04

126. #define         WK2XXX_FE       0x02

127. #define         WK2XXX_PE       0x01

128. //FWCR

129.

130. uint16_t WK_PortSendData(uint8_t port, const void* buf, uint16_t len);

131. uint16_t WK_PortRecvData(uint8_t port, void* buf, uint16_t len);

132. void WK_PortInit(uint8_t port, uint32_t fosc, uint32_t baudrate);

133. void WK_IRQHandler(void);

134. void WK_Rst(void);

135.

136. #endif /* SRC_WK2XXX_H_ */

复制代码

源文件

1. /*

2. * wk2xxx.c

3. *

4. *  Created on: Jun 17, 2021

5. *      Author: hello

6. */

7.

8. #include "wk2xxx.h"

9. #include "spi.h"

10.

11.

12. //

13. ///

14. ///                            移植修改区域

15. ///

16. //

17.

18. /// HAL库SPI句柄

19. #define WK_SPI_Handle (&hspi2)

20.

21. // 拉低RST引脚

22. #define WK_GPIO_RST_L()    HAL_GPIO_WritePin(WK2124_RST1_GPIO_Port, WK2124_RST1_Pin, GPIO_PIN_RESET)

23.

24. // 拉高RST引脚

25. #define WK_GPIO_RST_H()    HAL_GPIO_WritePin(WK2124_RST1_GPIO_Port, WK2124_RST1_Pin, GPIO_PIN_SET)

26.

27. // 片选引脚拉低

28. #define WK_GPIO_SEL_L()    HAL_GPIO_WritePin(WK2124_CS1_GPIO_Port, WK2124_CS1_Pin, GPIO_PIN_RESET)

29.

30. // 片选引脚拉高

31. #define WK_GPIO_SEL_H()    HAL_GPIO_WritePin(WK2124_CS1_GPIO_Port, WK2124_CS1_Pin, GPIO_PIN_SET)

32.

33.

34. static void wk_delay_ms(uint32_t nms)

35. {

36.         HAL_Delay(nms);

37. }

38.

39. static uint8_t WK_SPI_ReadWriteByte(uint8_t TxData)

40. {

41.         uint8_t RxData = 0X00;

42.         if (HAL_SPI_TransmitReceive(WK_SPI_Handle, &TxData, &RxData, 1, 10) != HAL_OK)

43.         {

44.                 RxData = 0XFF;

45.         }

46.         return RxData;

47. }

48.

49.

50.

51.

52. //

53. ///
