【经验分享】基于STM32使用HAL库实现USB组合设备之多路CDC

[复制链接]
STMCU小助手 发布时间：2022-4-9 23:12
工程环境：
STM32F103RC
STM32CubeIDE 1.5.1
第一步：基础工程生成
     首先先用STM32CUBEMX生成CDC工程，并测试通过没有问题后，就可以着手开始下一步的修改，如果你还不了解CDC虚拟串口，那么可以参考文章开头链接第一条说明里的博客内容。

第二步：USB设备描述符的修改

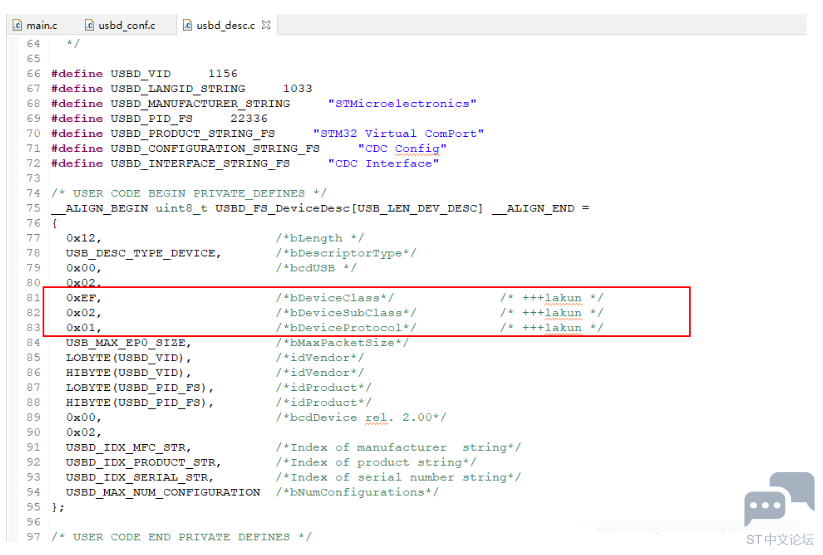

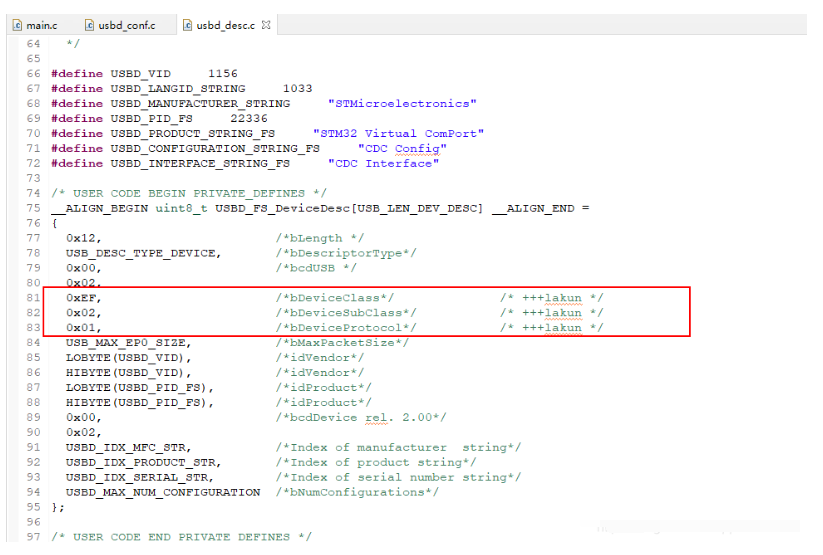

这一步很简单的，就是修改usbd_desc.c中的设备描述符数组USBD_FS_DeviceDesc，将设备类型改为组合设备类型：


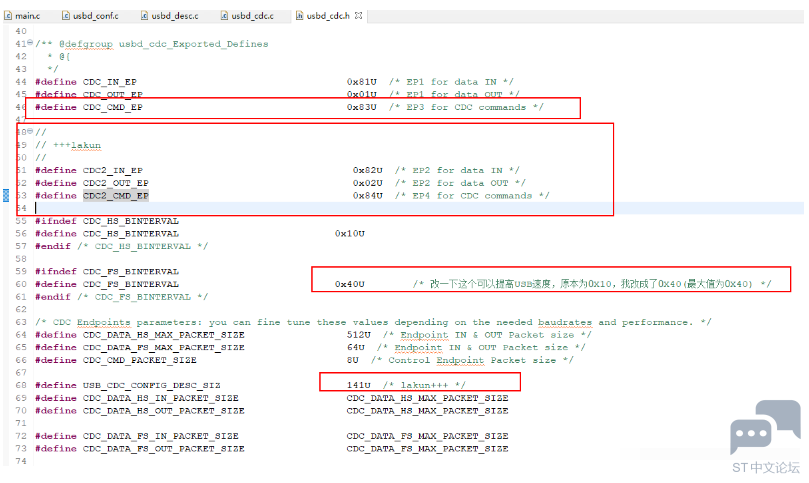

第三步：修改PMA端点分布

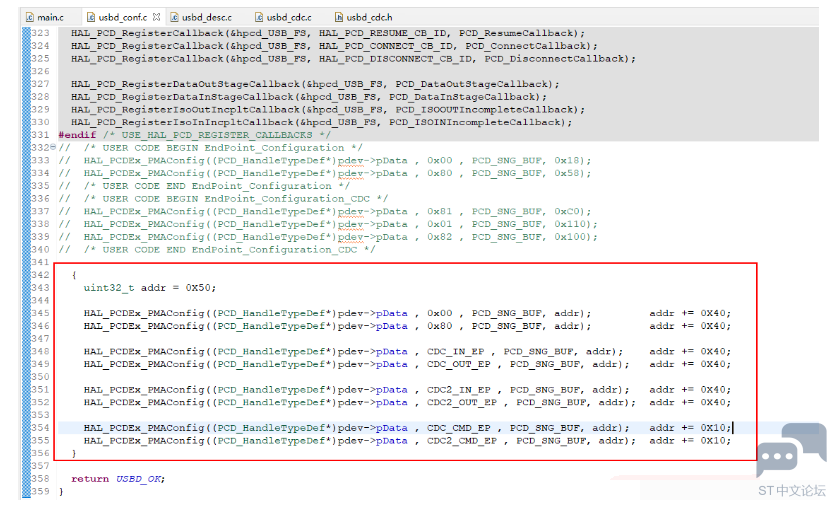

然后进入usbd_conf.c文件中，找到USBD_LL_Init函数，修改PMA端点初始化：


说一下PMA为什么这么改，目前我们用到的端点有：
0X80、0X00为USB所必须的端点
0X81、0X01为CDC1的输入输出端点
0X82、0X02为CDC2的输入输出端点
0X83为CDC1的命令控制端点（0X03端点未使用，但是占用空间）
0X84为CDC2的命令控制端点（0X04端点未使用，但是占用空间）

所以一共10个端点，10x8=80字节，十六进制为0X50，所以端点的缓存地址就是从PMA偏移0X50地址处开始。

输入输出端点最大可配置为64字节的缓存，所以是自增0X40。

命令端点的缓存数据大小是8字节缓存，自增16字节是因为光用到了输入端点，输出端点没用但是占用PMA空间，所以是自增0X10。

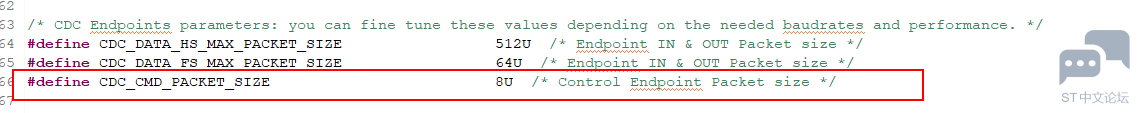

如下图指示是8字节：


接下修改端点初始化，找到USBD_CDC_Init函数，添加CDC2的端点初始化操作：

  1. static uint8_t  USBD_CDC_Init(USBD_HandleTypeDef *pdev, uint8_t cfgidx)
  2. {
  3.   uint8_t ret = 0U;
  4.   USBD_CDC_HandleTypeDef   *hcdc;

  6.   if (pdev->dev_speed == USBD_SPEED_HIGH)
  7.   {
  8.     /* Open EP IN */
  9.     USBD_LL_OpenEP(pdev, CDC_IN_EP, USBD_EP_TYPE_BULK,
  10.                    CDC_DATA_HS_IN_PACKET_SIZE);

  12.     pdev->ep_in[CDC_IN_EP & 0xFU].is_used = 1U;

  14.     /* Open EP OUT */
  15.     USBD_LL_OpenEP(pdev, CDC_OUT_EP, USBD_EP_TYPE_BULK,
  16.                    CDC_DATA_HS_OUT_PACKET_SIZE);

  18.     pdev->ep_out[CDC_OUT_EP & 0xFU].is_used = 1U;

  20.   }
  21.   else
  22.   {
  23.     /* Open EP IN */
  24.     USBD_LL_OpenEP(pdev, CDC_IN_EP, USBD_EP_TYPE_BULK,
  25.                    CDC_DATA_FS_IN_PACKET_SIZE);

  27.     pdev->ep_in[CDC_IN_EP & 0xFU].is_used = 1U;

  29.     /* Open EP OUT */
  30.     USBD_LL_OpenEP(pdev, CDC_OUT_EP, USBD_EP_TYPE_BULK,
  31.                    CDC_DATA_FS_OUT_PACKET_SIZE);

  33.     pdev->ep_out[CDC_OUT_EP & 0xFU].is_used = 1U;

  35.     / +++lakun
  36.     /* Open EP IN */
  37.     USBD_LL_OpenEP(pdev, CDC2_IN_EP, USBD_EP_TYPE_BULK,
  38.                    CDC_DATA_FS_IN_PACKET_SIZE);

  40.     pdev->ep_in[CDC2_IN_EP & 0xFU].is_used = 1U;

  42.     /* Open EP OUT */
  43.     USBD_LL_OpenEP(pdev, CDC2_OUT_EP, USBD_EP_TYPE_BULK,
  44.                    CDC_DATA_FS_OUT_PACKET_SIZE);

  46.     pdev->ep_out[CDC2_OUT_EP & 0xFU].is_used = 1U;
  47.   }
  48.   /* Open Command IN EP */
  49.   USBD_LL_OpenEP(pdev, CDC_CMD_EP, USBD_EP_TYPE_INTR, CDC_CMD_PACKET_SIZE);
  50.   pdev->ep_in[CDC_CMD_EP & 0xFU].is_used = 1U;

  52.   / +++lakun
  53.   /* Open Command IN EP */
  54.   USBD_LL_OpenEP(pdev, CDC2_CMD_EP, USBD_EP_TYPE_INTR, CDC_CMD_PACKET_SIZE);
  55.   pdev->ep_in[CDC2_CMD_EP & 0xFU].is_used = 1U;

  57.   pdev->pClassData = USBD_malloc(sizeof(USBD_CDC_HandleTypeDef));

  59.   if (pdev->pClassData == NULL)
  60.   {
  61.     ret = 1U;
  62.   }
  63.   else
  64.   {
  65.     hcdc = (USBD_CDC_HandleTypeDef *) pdev->pClassData;

  67.     /* Init  physical Interface components */
  68.     ((USBD_CDC_ItfTypeDef *)pdev->pUserData)->Init();

  70.     /* Init Xfer states */
  71.     hcdc->TxState = 0U;
  72.     hcdc->RxState = 0U;

  74.     if (pdev->dev_speed == USBD_SPEED_HIGH)
  75.     {
  76.       /* Prepare Out endpoint to receive next packet */
  77.       USBD_LL_PrepareReceive(pdev, CDC_OUT_EP, hcdc->RxBuffer,
  78.                              CDC_DATA_HS_OUT_PACKET_SIZE);
  79.     }
  80.     else
  81.     {
  82.       /* Prepare Out endpoint to receive next packet */
  83.       USBD_LL_PrepareReceive(pdev, CDC_OUT_EP, hcdc->RxBuffer,
  84.                              CDC_DATA_FS_OUT_PACKET_SIZE);

  86.       / +++lakun
  87.       /* Prepare Out endpoint to receive next packet */
  88.       USBD_LL_PrepareReceive(pdev, CDC2_OUT_EP, hcdc->RxBuffer,
  89.                              CDC_DATA_FS_OUT_PACKET_SIZE);
  90.     }
  91.   }
  92.   return ret;
  93. }
复制代码

注：这一步骤的修改都非常挂关键，好多人组合设备修改出错的原因就是在修改PMA这里出的问题！在本文章起始处的蓝色链接《STM32 USB知识扫盲》文中有对PAM的详细讲解，一定要仔细看一下并理解！

第四步：修改配置描述符
贴一下我修改好的两路CDC配置，修改过的地方都有+++lakun样的标记：

  1. /* USB CDC device Configuration Descriptor */
  2. __ALIGN_BEGIN uint8_t USBD_CDC_CfgFSDesc[USB_CDC_CONFIG_DESC_SIZ] __ALIGN_END =
  3. {
  4.   /*Configuration Descriptor*/
  5.   0x09,   /* bLength: Configuration Descriptor size */
  6.   USB_DESC_TYPE_CONFIGURATION,      /* bDescriptorType: Configuration */
  7.   USB_CDC_CONFIG_DESC_SIZ,                /* wTotalLength:no of returned bytes */
  8.   0x00,
  9.   0x04,   /* bNumInterfaces: 4 interface */  /* +++lakun：一个CDC用到了连个接口，两个CDC就是4个接口 */
  10.   0x01,   /* bConfigurationValue: Configuration value */
  11.   0x00,   /* iConfiguration: Index of string descriptor describing the configuration */
  12.   0xC0,   /* bmAttributes: self powered */
  13.   0x32,   /* MaxPower 0 mA */

  15.   /*---------------------------------------------------------------------------*/

  17.   //
  18.   // +++lakun: IAD(Interface Association Descriptor)
  19.   //
  20.   0X08,  // bLength: Interface Descriptor size，固定值
  21.   0X0B,  // bDescriptorType: IAD，固定值
  22.   0X00,  // bFirstInterface，第一个接口的起始序号
  23.   0X02,  // bInterfaceCount，本IAD下的接口数量
  24.   0X02,  // bFunctionClass: CDC，表明该IAD是一个CDC类型的设备
  25.   0X02,  // bFunctionSubClass：子类型，默认即可
  26.   0X01,  // bFunctionProtocol：控制协议，默认即可
  27.   0X02,  // iFunction

  29.   /*Interface Descriptor */
  30.   0x09,   /* bLength: Interface Descriptor size */
  31.   USB_DESC_TYPE_INTERFACE,  /* bDescriptorType: Interface */
  32.   /* Interface descriptor type */
  33.   0x00,   /* bInterfaceNumber: Number of Interface */                   /* +++lakun:接口编号，从0开始 */
  34.   0x00,   /* bAlternateSetting: Alternate setting */
  35.   0x01,   /* bNumEndpoints: One endpoints used */
  36.   0x02,   /* bInterfaceClass: Communication Interface Class */
  37.   0x02,   /* bInterfaceSubClass: Abstract Control Model */
  38.   0x01,   /* bInterfaceProtocol: Common AT commands */
  39.   0x00,   /* iInterface: */

  41.   /*Header Functional Descriptor*/
  42.   0x05,   /* bLength: Endpoint Descriptor size */
  43.   0x24,   /* bDescriptorType: CS_INTERFACE */
  44.   0x00,   /* bDescriptorSubtype: Header Func Desc */
  45.   0x10,   /* bcdCDC: spec release number */
  46.   0x01,

  48.   /*Call Management Functional Descriptor*/
  49.   0x05,   /* bFunctionLength */
  50.   0x24,   /* bDescriptorType: CS_INTERFACE */
  51.   0x01,   /* bDescriptorSubtype: Call Management Func Desc */
  52.   0x00,   /* bmCapabilities: D0+D1 */
  53.   0x01,   /* bDataInterface: 1 */

  55.   /*ACM Functional Descriptor*/
  56.   0x04,   /* bFunctionLength */
  57.   0x24,   /* bDescriptorType: CS_INTERFACE */
  58.   0x02,   /* bDescriptorSubtype: Abstract Control Management desc */
  59.   0x02,   /* bmCapabilities */

  61.   /*Union Functional Descriptor*/
  62.   0x05,   /* bFunctionLength */
  63.   0x24,   /* bDescriptorType: CS_INTERFACE */
  64.   0x06,   /* bDescriptorSubtype: Union func desc */
  65.   0x00,   /* bMasterInterface: Communication class interface */                 /* +++lakun:这里指示的是本CDC的通信接口编号 */
  66.   0x01,   /* bSlaveInterface0: Data Class Interface */                          /* +++lakun:这里指示的是本CDC的数据接口编号 */

  68.   /*Endpoint 2 Descriptor*/
  69.   0x07,                           /* bLength: Endpoint Descriptor size */
  70.   USB_DESC_TYPE_ENDPOINT,   /* bDescriptorType: Endpoint */
  71.   CDC_CMD_EP,                     /* bEndpointAddress */
  72.   0x03,                           /* bmAttributes: Interrupt */
  73.   LOBYTE(CDC_CMD_PACKET_SIZE),     /* wMaxPacketSize: */
  74.   HIBYTE(CDC_CMD_PACKET_SIZE),
  75.   CDC_FS_BINTERVAL,                           /* bInterval: */
  76.   /*---------------------------------------------------------------------------*/

  78.   /*Data class interface descriptor*/
  79.   0x09,   /* bLength: Endpoint Descriptor size */
  80.   USB_DESC_TYPE_INTERFACE,  /* bDescriptorType: */
  81.   0x01,   /* bInterfaceNumber: Number of Interface */                          /* +++lakun:CDC1的数据接口编号 */
  82.   0x00,   /* bAlternateSetting: Alternate setting */
  83.   0x02,   /* bNumEndpoints: Two endpoints used */
  84.   0x0A,   /* bInterfaceClass: CDC */
  85.   0x00,   /* bInterfaceSubClass: */
  86.   0x00,   /* bInterfaceProtocol: */
  87.   0x00,   /* iInterface: */

  89.   /*Endpoint OUT Descriptor*/
  90.   0x07,   /* bLength: Endpoint Descriptor size */
  91.   USB_DESC_TYPE_ENDPOINT,      /* bDescriptorType: Endpoint */
  92.   CDC_OUT_EP,                        /* bEndpointAddress */
  93.   0x02,                              /* bmAttributes: Bulk */
  94.   LOBYTE(CDC_DATA_FS_MAX_PACKET_SIZE),  /* wMaxPacketSize: */
  95.   HIBYTE(CDC_DATA_FS_MAX_PACKET_SIZE),
  96.   0x00,                              /* bInterval: ignore for Bulk transfer */

  98.   /*Endpoint IN Descriptor*/
  99.   0x07,   /* bLength: Endpoint Descriptor size */
  100.   USB_DESC_TYPE_ENDPOINT,      /* bDescriptorType: Endpoint */
  101.   CDC_IN_EP,                         /* bEndpointAddress */
  102.   0x02,                              /* bmAttributes: Bulk */
  103.   LOBYTE(CDC_DATA_FS_MAX_PACKET_SIZE),  /* wMaxPacketSize: */
  104.   HIBYTE(CDC_DATA_FS_MAX_PACKET_SIZE),
  105.   0x00,                               /* bInterval: ignore for Bulk transfer */


  108.   //
  109.   // +++lakun: IAD(Interface Association Descriptor)
  110.   //
  111.   0X08,  // bLength: Interface Descriptor size，固定值
  112.   0X0B,  // bDescriptorType: IAD，固定值
  113.   0X02,  // bFirstInterface，第一个接口的起始序号（第0、1编号的接口用于CDC1，现在是第二个CDC了，所以从2开始）
  114.   0X02,  // bInterfaceCount，本IAD下的接口数量
  115.   0X02,  // bFunctionClass: CDC，表明该IAD是一个CDC类型的设备
  116.   0X02,  // bFunctionSubClass：子类型，默认即可
  117.   0X01,  // bFunctionProtocol：控制协议，默认即可
  118.   0X02,  // iFunction

  120.   /*Interface Descriptor */
  121.   0x09,   /* bLength: Interface Descriptor size */
  122.   USB_DESC_TYPE_INTERFACE,  /* bDescriptorType: Interface */
  123.   /* Interface descriptor type */
  124.   0x02,   /* bInterfaceNumber: Number of Interface */ /* +++lakun：这里就是第二个CDC了，第0、1编号的接口给CDC1使用了，所以是2开始的 */
  125.   0x00,   /* bAlternateSetting: Alternate setting */
  126.   0x01,   /* bNumEndpoints: One endpoints used */
  127.   0x02,   /* bInterfaceClass: Communication Interface Class */
  128.   0x02,   /* bInterfaceSubClass: Abstract Control Model */
  129.   0x01,   /* bInterfaceProtocol: Common AT commands */
  130.   0x00,   /* iInterface: */

  132.   /*Header Functional Descriptor*/
  133.   0x05,   /* bLength: Endpoint Descriptor size */
  134.   0x24,   /* bDescriptorType: CS_INTERFACE */
  135.   0x00,   /* bDescriptorSubtype: Header Func Desc */
  136.   0x10,   /* bcdCDC: spec release number */
  137.   0x01,

  139.   /*Call Management Functional Descriptor*/
  140.   0x05,   /* bFunctionLength */
  141.   0x24,   /* bDescriptorType: CS_INTERFACE */
  142.   0x01,   /* bDescriptorSubtype: Call Management Func Desc */
  143.   0x00,   /* bmCapabilities: D0+D1 */
  144.   0x01,   /* bDataInterface: 1 */

  146.   /*ACM Functional Descriptor*/
  147.   0x04,   /* bFunctionLength */
  148.   0x24,   /* bDescriptorType: CS_INTERFACE */
  149.   0x02,   /* bDescriptorSubtype: Abstract Control Management desc */
  150.   0x02,   /* bmCapabilities */

  152.   /*Union Functional Descriptor*/
  153.   0x05,   /* bFunctionLength */
  154.   0x24,   /* bDescriptorType: CS_INTERFACE */
  155.   0x06,   /* bDescriptorSubtype: Union func desc */
  156.   0x02,   /* bMasterInterface: Communication class interface */                    /* +++lakun：这里指示的是本CDC的通信接口编号 */
  157.   0x03,   /* bSlaveInterface0: Data Class Interface */                             /* +++lakun：这里指示的是本CDC的数据接口编号 */

  159.   /*Endpoint 2 Descriptor*/
  160.   0x07,                           /* bLength: Endpoint Descriptor size */
  161.   USB_DESC_TYPE_ENDPOINT,   /* bDescriptorType: Endpoint */
  162.   CDC2_CMD_EP,                     /* bEndpointAddress */
  163.   0x03,                           /* bmAttributes: Interrupt */
  164.   LOBYTE(CDC_CMD_PACKET_SIZE),     /* wMaxPacketSize: */
  165.   HIBYTE(CDC_CMD_PACKET_SIZE),
  166.   CDC_FS_BINTERVAL,                           /* bInterval: */
  167.   /*---------------------------------------------------------------------------*/

  169.   /*Data class interface descriptor*/
  170.   0x09,   /* bLength: Endpoint Descriptor size */
  171.   USB_DESC_TYPE_INTERFACE,  /* bDescriptorType: */
  172.   0x03,   /* bInterfaceNumber: Number of Interface */ /* +++lakun：CDC2的数据接口编号 */
  173.   0x00,   /* bAlternateSetting: Alternate setting */
  174.   0x02,   /* bNumEndpoints: Two endpoints used */
  175.   0x0A,   /* bInterfaceClass: CDC */
  176.   0x00,   /* bInterfaceSubClass: */
  177.   0x00,   /* bInterfaceProtocol: */
  178.   0x00,   /* iInterface: */

  180.   /*Endpoint OUT Descriptor*/
  181.   0x07,   /* bLength: Endpoint Descriptor size */
  182.   USB_DESC_TYPE_ENDPOINT,      /* bDescriptorType: Endpoint */
  183.   CDC2_OUT_EP,                        /* bEndpointAddress */
  184.   0x02,                              /* bmAttributes: Bulk */
  185.   LOBYTE(CDC_DATA_FS_MAX_PACKET_SIZE),  /* wMaxPacketSize: */
  186.   HIBYTE(CDC_DATA_FS_MAX_PACKET_SIZE),
  187.   0x00,                              /* bInterval: ignore for Bulk transfer */

  189.   /*Endpoint IN Descriptor*/
  190.   0x07,   /* bLength: Endpoint Descriptor size */
  191.   USB_DESC_TYPE_ENDPOINT,      /* bDescriptorType: Endpoint */
  192.   CDC2_IN_EP,                         /* bEndpointAddress */
  193.   0x02,                              /* bmAttributes: Bulk */
  194.   LOBYTE(CDC_DATA_FS_MAX_PACKET_SIZE),  /* wMaxPacketSize: */
  195.   HIBYTE(CDC_DATA_FS_MAX_PACKET_SIZE),
  196.   0x00,                               /* bInterval: ignore for Bulk transfer */

  198. } ;
复制代码

第五步：修改函数接口
默认的HAL库函数是只针对一路CDC的情况，所以我们需要修改成多路CDC操作函数，将端口参数传递出来，一共有下面几个函数：
USBD_CDC_DataOut:USB接收函数回调，修改提供端口参数
CDC_Receive_FS(uint8_t *Buf, uint32_t *Len):USB CDC接收函数
CDC_Transmit_FS(uint8_t* Buf, uint16_t Len):USB CDC发送函数
USBD_CDC_TransmitPacket(USBD_HandleTypeDef *pdev)
USBD_CDC_ReceivePacket(USBD_HandleTypeDef *pdev)

这几个函数的调用关系为：

CDC_Transmit_FS->
         USBD_CDC_TransmitPacket->
                 USBD_CDC_DataOut->
                         CDC_Receive_FS

USBD_CDC_DataOut函数有一个参数是epnum，这个是端点号，我们就可以使用该参数来区分是哪一路CDC！

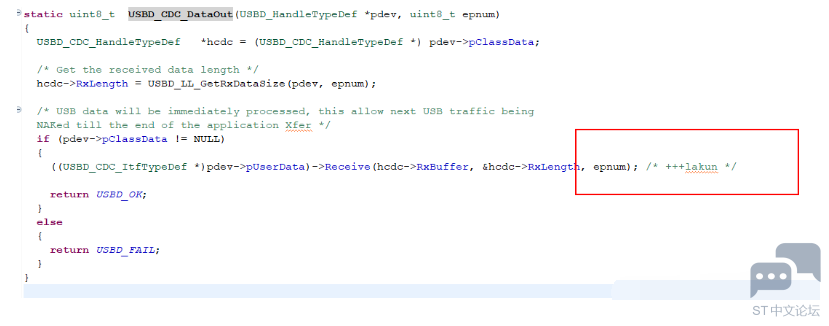

所以USBD_CDC_DataOut函数添加上epnum参数，改为：

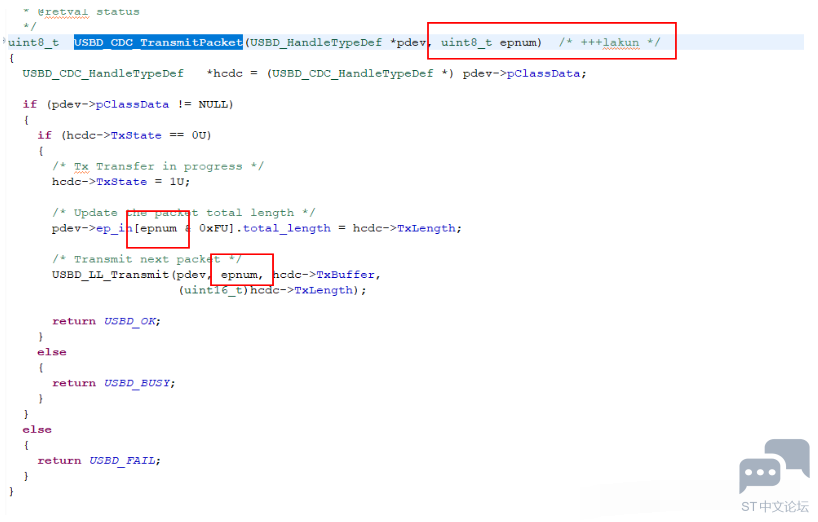

USBD_CDC_TransmitPacket函数改为：

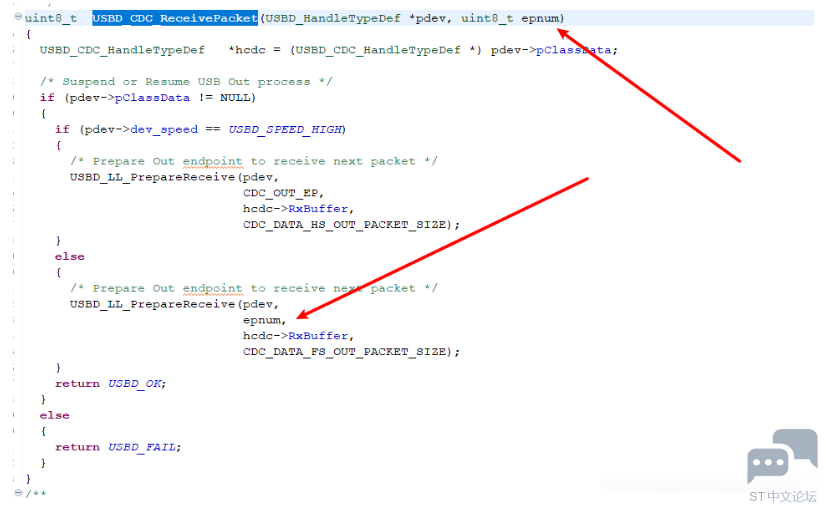

USBD_CDC_ReceivePacket函数改为：

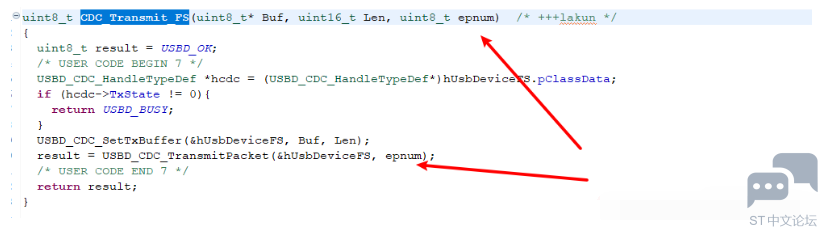

CDC_Transmit_FS函数改为：

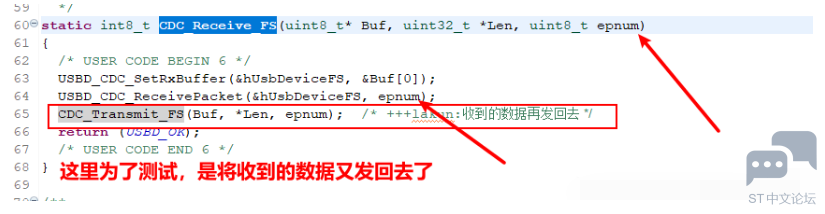

CDC_Receive_FS函数改为：

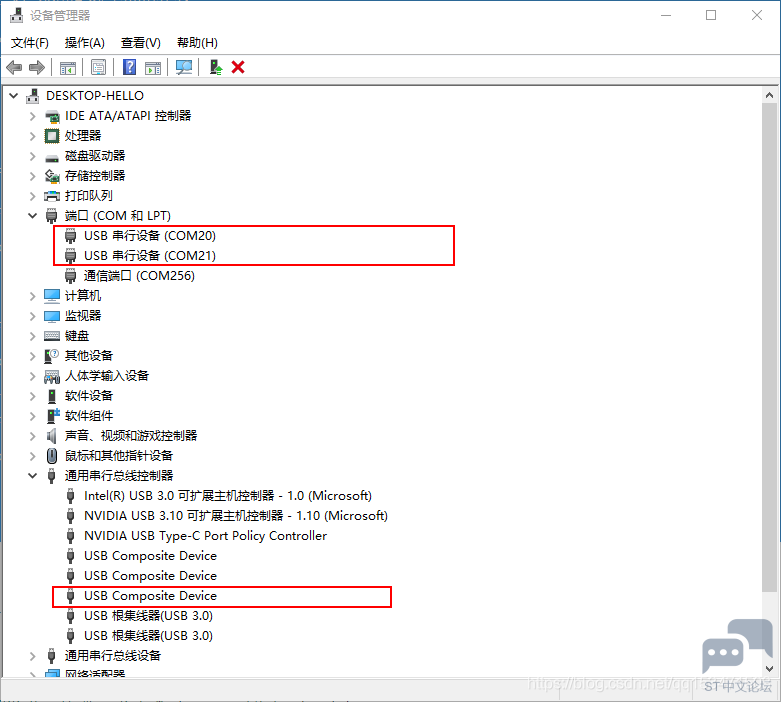

到此就已经修改完毕了，将USB接入电脑后，设备管理区会多出现一个USB复合设备和两个端口，这样就是成功了：


下面进行测试，使用串口助手同时对两路CDC进行收发测试效果如下：


互不影响，USB两路CDC成功！

注意事项及问题
如果你移植的时候将USB接入电脑后，设备管理器里面只会出现1路串口，那么可能是因为你先用的CDC单独的工程测试的，电脑已经默认枚举为了VCP，那么此时有两种办法解决：

1.设备管理器卸载掉出现的虚拟串口，重新拔插USB

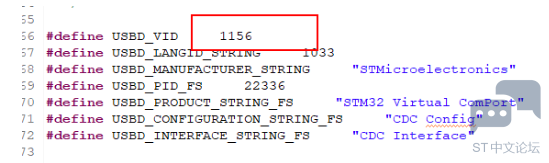

2.修改程序里的USBD_VID，换个其他编号


我是用第二个办法解决的！

补充：3路CDC实现

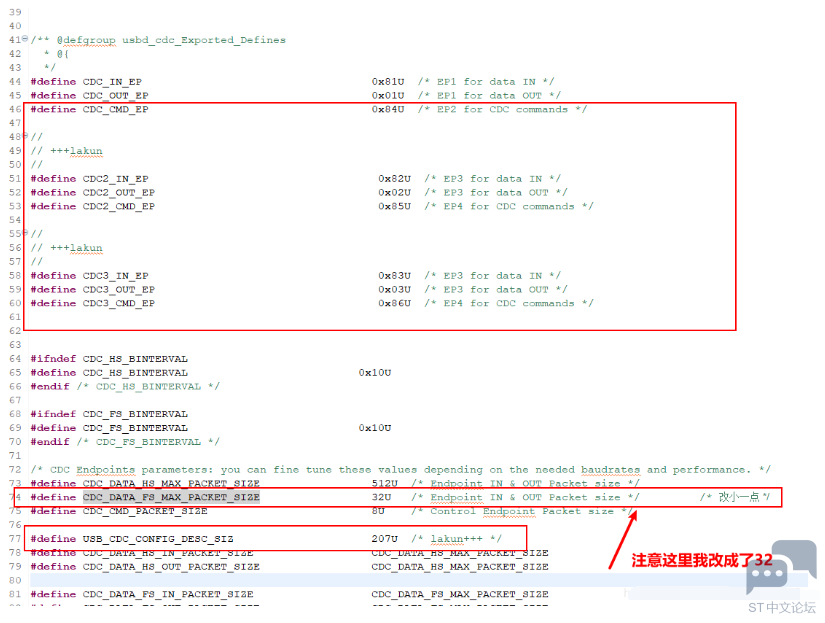

实现3路CDC修改步骤跟实现2路一样，首先是PMA端点的配置：




为什么要把CDC_DATA_FS_MAX_PACKET_SIZE改成32呢？

现在我们算一下使用到的端点：
0X80、0X00用于USB必须的
0X81、0X01用于CDC1输入输出端点
0X82、0X02用于CDC2输入输出端点
0X83、0X03用于CDC3输入输出端点
0X84用于CDC1命令控制端点、0X04未用但占用空间
0X85用于CDC2命令控制端点、0X05未用但占用空间
0X86用于CDC3命令控制端点、0X06未用但占用空间


可以看到我们用到的端点很多，光算输入输出端点一共8个，每个端点最大占用64，那么就是512字节，而PMA一共才512字节，所以如果将端点缓冲设置为最大64字节的话，3路CDC串口缓存空间不够用！不改成32的话你会发现第1和2路串口收发没问题，而第三路串口返回的都是0！

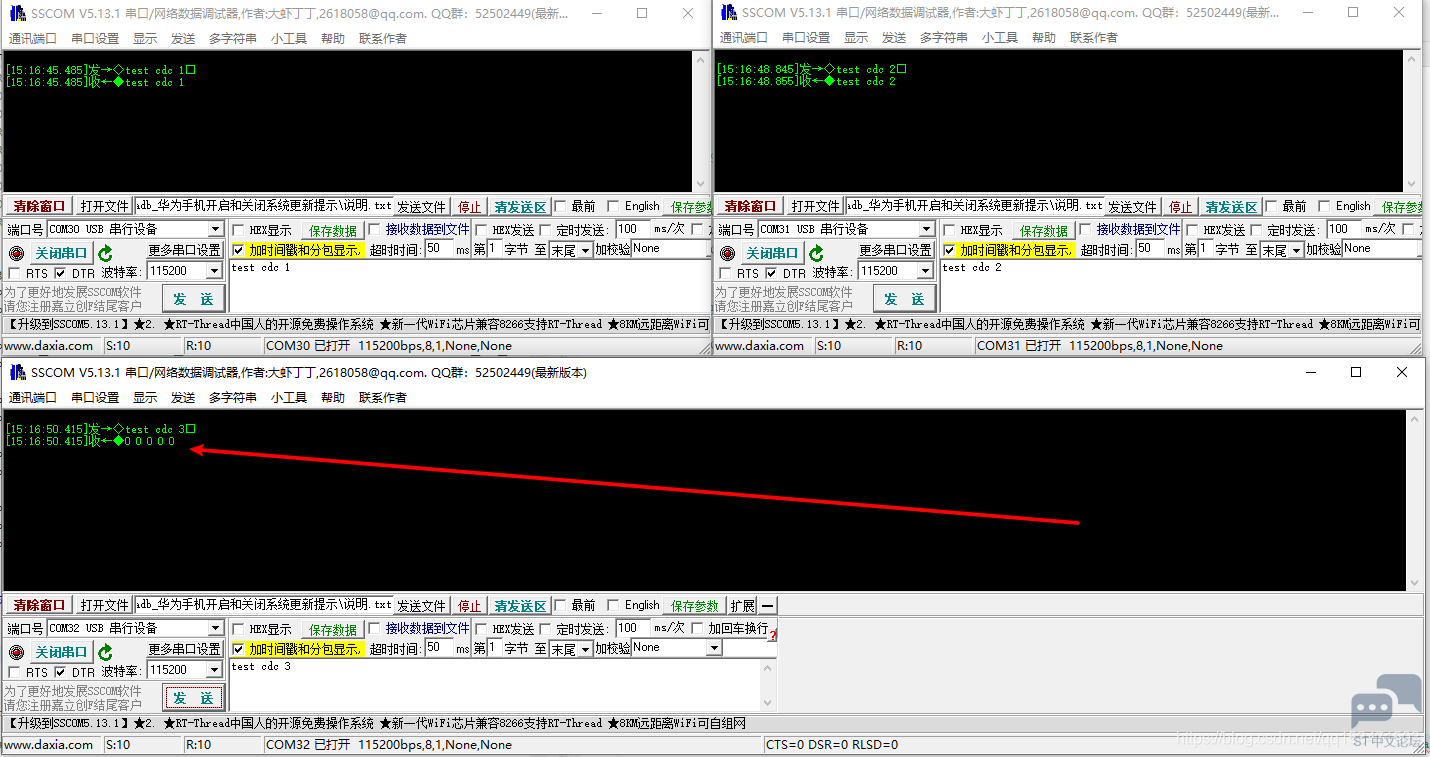

如下图：


改成32后，效果如下：






三路虚拟串口收发数据互不影响，到这里就成功了！



赞 收藏 评论0 发布时间：2022-4-9 23:12

举报

0个回答

所属标签

相似分享

官网相关资源

关于
意法半导体
我们是谁
投资者关系
意法半导体可持续发展举措
创新与技术
意法半导体官网
联系我们
联系ST分支机构
寻找销售人员和分销渠道
社区
媒体中心
活动与培训
隐私策略
隐私策略
Cookies管理
行使您的权利
官方最新发布
STM32N6 AI生态系统
STM32MCU,MPU高性能GUI
ST ACEPACK电源模块
意法半导体生物传感器
STM32Cube扩展软件包
关注我们
st-img 微信公众号
st-img 手机版
