【经验分享】STM32使用HAL库的ADC多通道数据采集(DMA+非DMA方式)+ 读取内部传感器温度

[复制链接]
STMCU小助手 发布时间:2022-4-10 22:06
ADC模式介绍:" k, I; Q2 d9 `7 R$ P7 W& B
扫描模式: 使用STM32CUBEMX配置了多通道后,这一项默认开启且无法设置成关闭。这个模式就是自动扫描你开启的所有通道进行转换,直至转换完,例如你开启了CH0、CH1、CH2、CH3这四个通道,启动转换后ADC会自动将这4个通道全部转换完,但是这种连续性是可以被打断的,所以就引出了间断模式。5 h- c3 K" a- T% E1 O
连续模式: 在CUBE中选中ENABLE就是连续模式,DISABLE就是单次模式。这个模式顾名思义,还是以CH0、CH1、CH2、CH3这四个通道为例,如果开启了连续模式那么就是一直在扫描多通道进行采集,也就是采集完这4个通道后又重新开始采集,不会停止;如果关闭了连续模式,多通道扫描4个通道各采集一次后就停止采集了不会从头再来。
, \) B+ `6 D- |间断模式: 可以将多个通道进行自动分组,例如你开启了CH0~3这4个通道,假如你设置了间断次数为4,就相当于将4个通道分成了4组,每组1个通道,那么要想采集完这4个通道就需要手动触发4次ADC采集;如果设置了间断次数为2,那么采集完4个通道就需要手动触发2次ADC采集。
; N* `7 O$ ~# k# C" r案例一:轮训方式多通道采集
5 h  f6 [+ k$ v6 e. e/ I5 E方式一:自用ADC的间断和扫描模式
: p6 d$ X! i, o( Q

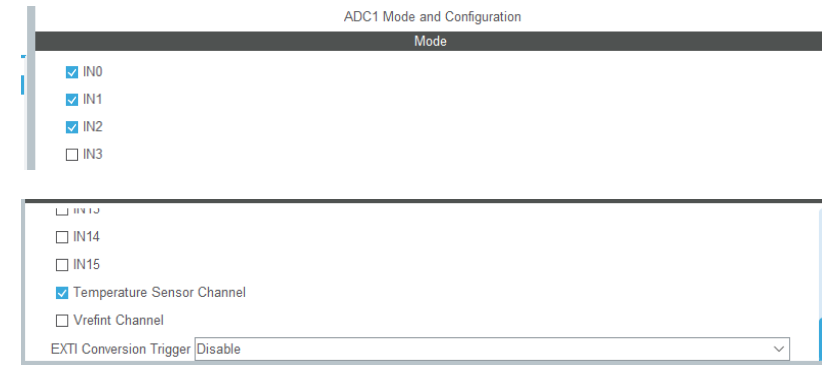

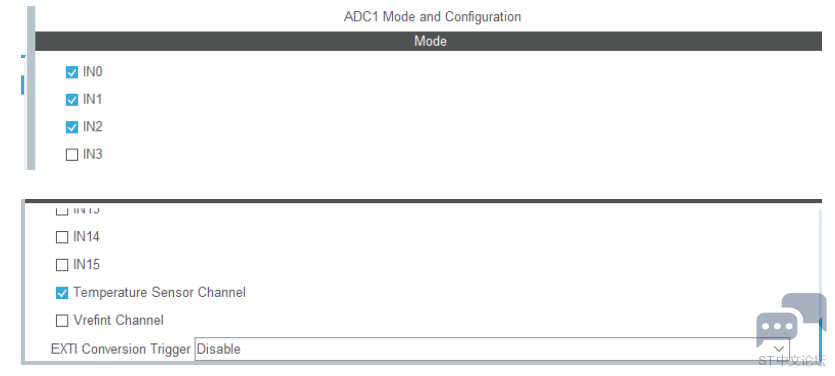

我开启了通道0、1、2以及内部温度读取通道一共四个通道:, x" i# o5 C* S% t8 D7 j' B
: B+ ]5 {; t, Y! p
G_@1@@LE7M}WJ67HM53W5DP.png 2 }) o* x- X! S: [

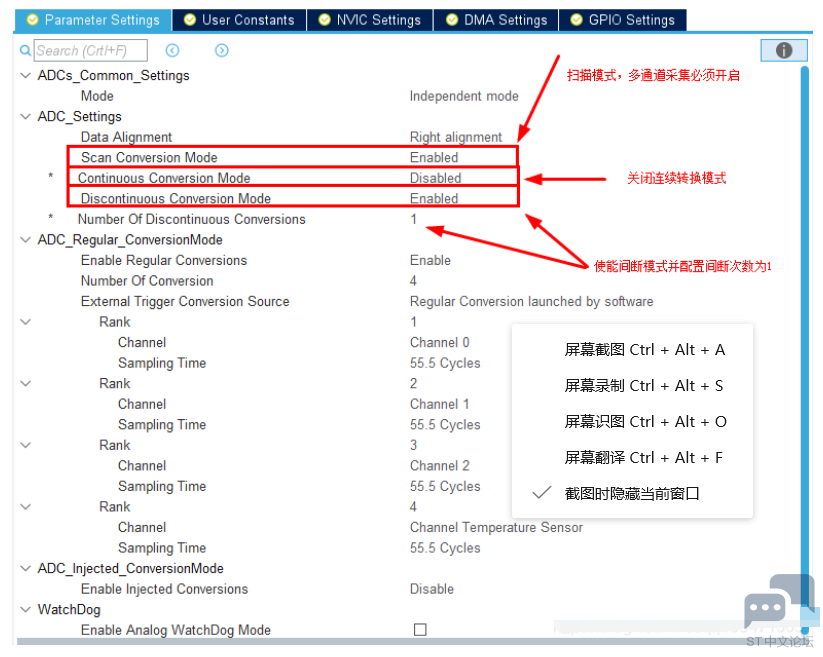

- H( N8 t& [" P7 H  v如果想使用轮训方式并且不使用DMA的多通道采集,那么就要配置为 【单次模式+间断模式】,并且将Number Of Discontinuous Conversions为1,也就是每个通道分成了一个组,配置如下图:
% U  `8 [: N- e3 C1 {" a: H: k/ C! }+ c+ Z5 \6 v- I
. P8 i0 Z1 N% l6 q

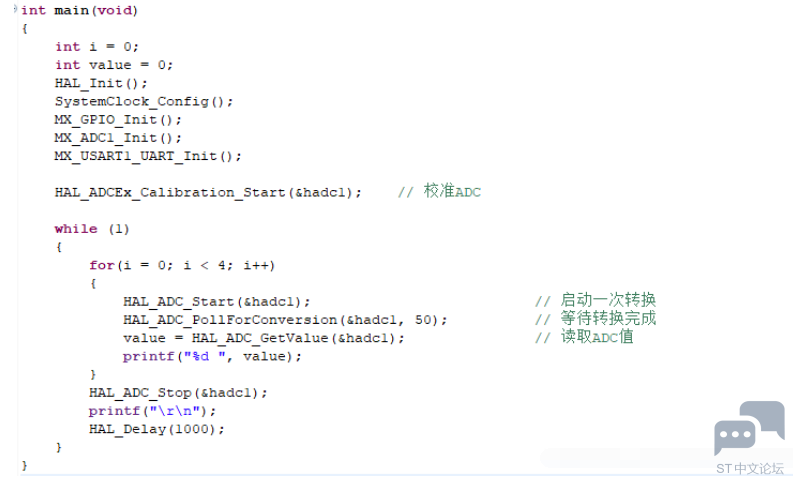

" @4 e: y' K+ L- Q由于我这里设置间断数为1,也就是将4个通道分成了4组,那么我每次采集的时候都需要手动去触发ADC采集,也就是调用一次HAL_ADC_Start函数,完整代码如下:! Q% T" \& B! O, h+ }& M9 z& y

6 }9 _& v* G7 J9 e )IESJ6K@52ZUV9W$`S07PBF.png 6 U( C6 u$ Z; x2 F2 j+ u( S

% G1 g( x. H" m我将通道0分别接到3.3V和GND上,4通道采集运行效果如下:

$ F% ?) F% x) m' S- G( I8 K* i% U3 o: f+ Z
8 |, D: h! J/ r& ~- L3 s  p/ H& x# i( n+ G
方式二:完全轮训

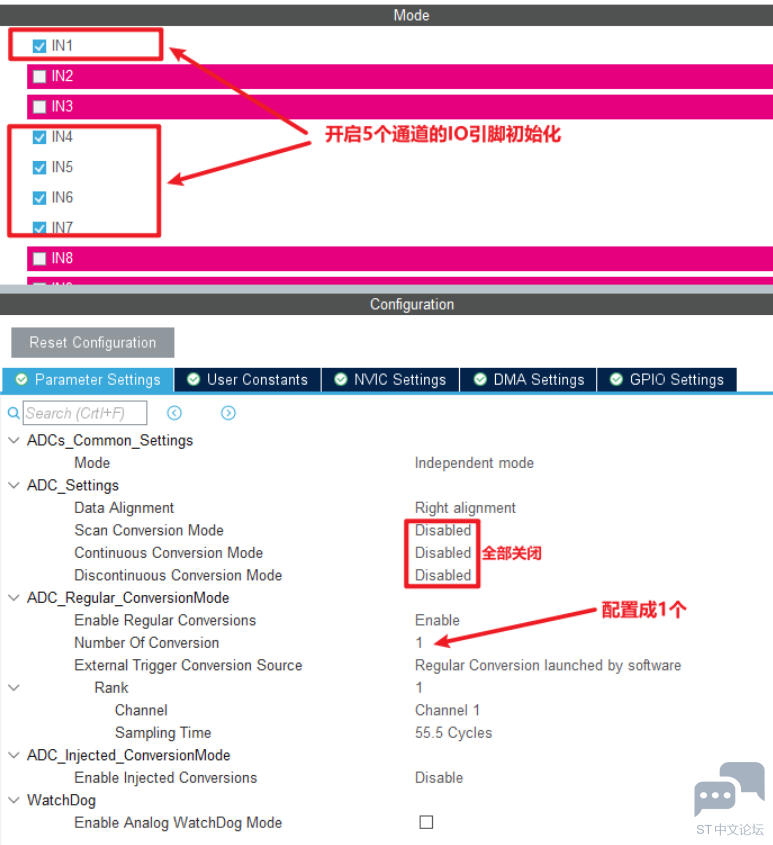

: K7 S+ w4 v/ Z# _5 y3 A- v完全使用轮训的方式不能使用扫描模式,但是使用STM32CUBEMX配置多通道扫描模式不无法被关闭的,所以我们先用STM32CUBEMX配置成一个通道:. H, a! r; f1 L
& _" m6 G2 v! _! O. B
LN1]B)GP2)P(~%_(Q{M85@K.png 4 \6 a5 N- V, z2 i* s- E- n

5 r: j) a, [+ v/ k" W/ E然后读取ADC采集数值的函数是这样:6 b. p( t3 F) W+ J; u) {4 V
- ?7 M; ]* M& j* J# f, [
  1. uint16_t ADC_Read(uint32_t Channel)
    1 S; M5 v! O/ F
  2. {% Z' r" z2 q5 ]) O
  3.         ADC_ChannelConfTypeDef sConfig = {0};; @# A. @1 z; \4 Z0 m/ @( A
  4.         sConfig.Channel = Channel;                                         /* 通道 */7 \. e8 k, m( l
  5.         sConfig.Rank = ADC_REGULAR_RANK_1;                              8 [0 }/ O2 Y% A' ^
  6.         sConfig.SamplingTime = ADC_SAMPLETIME_55CYCLES_5;                  /* 采样时间 */
    ( y- ?; Y- g! O* q% \
  7.         if (HAL_ADC_ConfigChannel(&hadc1, &sConfig) != HAL_OK)             / x) E3 A% g% C
  8.         {8 E1 Y5 a$ r5 k. _3 R& f5 B
  9.                 Error_Handler();
    ! s! }; J8 o3 R# \2 m0 H
  10.         }+ w: g. O! Q  Q
  11.         HAL_ADC_Start(&hadc1);
    9 y3 g5 `! e. y* h. R$ C. m/ q! ~
  12.         HAL_ADC_PollForConversion(&hadc1, HAL_MAX_DELAY);
    0 I  o# D3 x$ ?8 T& _
  13.         return (uint16_t)HAL_ADC_GetValue(&hadc1);3 U6 q+ H% C  X& b' s, G3 f. ^
  14. }, g3 O- |& Z9 k/ p% j5 T% Z( y
  15.   J( j8 P4 V. p# a& N
  16. /*0 W+ M$ R4 O; J7 G2 m5 O( i  L
  17.         uint16_t ADC_Value[5];
    0 w$ w0 A% b& u& Q2 ~+ h  M
  18.         ! h5 f: r1 f1 B1 W* [- |. z
  19.         ADC_Value[0] = ADC_Read(ADC_CHANNEL_1);  // 采集并读取通道1
    0 @, P3 |" e* k# k
  20.         ADC_Value[1] = ADC_Read(ADC_CHANNEL_4);  [8 _: F2 n; r' N
  21.         ADC_Value[2] = ADC_Read(ADC_CHANNEL_5);. r6 k- t! \! q- Y4 a
  22.         ADC_Value[3] = ADC_Read(ADC_CHANNEL_6);* i: k& \9 G' U# i' y
  23.         ADC_Value[4] = ADC_Read(ADC_CHANNEL_7);6 k4 `, @* }" G; f
  24. */
复制代码
3 \: D' n7 k# A( K' B
案例二:DMA实现多通道采集9 o- a% l* j9 F+ R: ]
通过DMA实现多通道数据采集,要将连续模式和间断模式关闭;如果连续模式开启,那么通过DMA传输到的数组中,每个通道所采集到的值对应数组中的一个位置就是不固定的,例如你开启了IN0~IN3这四个通道,ADC_Value这是个大小为4的u16类型数组,你在第一次采集的时候IN0的数值通过DMA被放在ADC_Value[0],第二次采集的时候IN0采集到的数值就被放到了ADC_Value[1],这样的话就极不方便我们对每个通道的数据进行分析和提取。
% X3 u% x. Q6 }' _$ _  ~7 T0 s$ B( R8 b

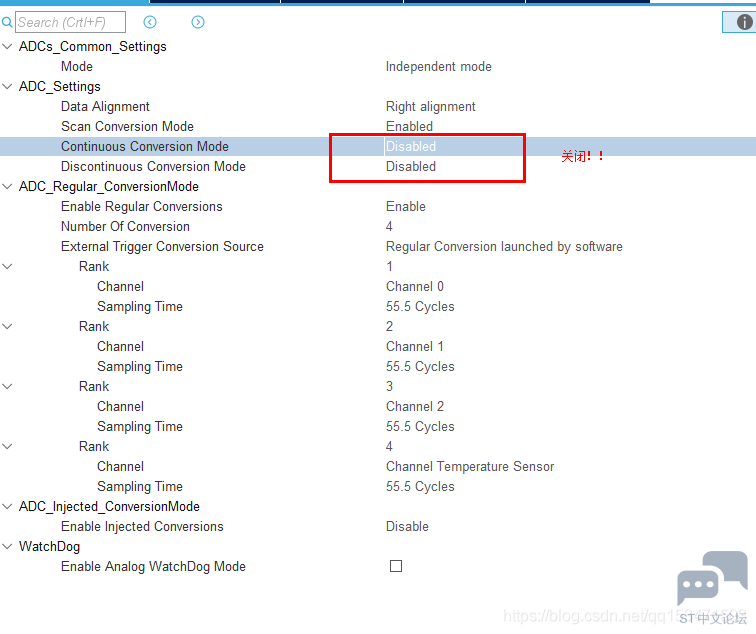

配置如下如:
* p4 X) ]$ k# p% R5 j3 z' \. v- G" Q# u& p& u
20200820152200735.png 6 h* m& _- ?5 H0 X& a0 i. N3 N

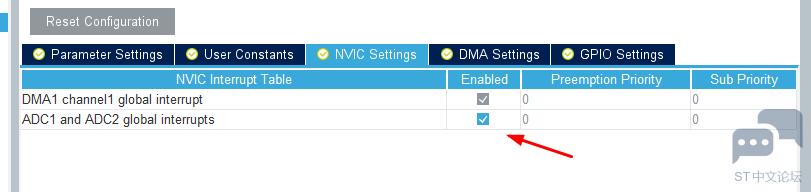

) [% I/ C4 B# M开启ADC中断:

- `$ x5 ~0 Z; }, c+ `! a0 R& H
; D8 l, V) r1 C/ R& n 20200820152219329.png " [& P& c5 n* w+ d4 ?
& h* F( ~. @) Q5 S& @* r

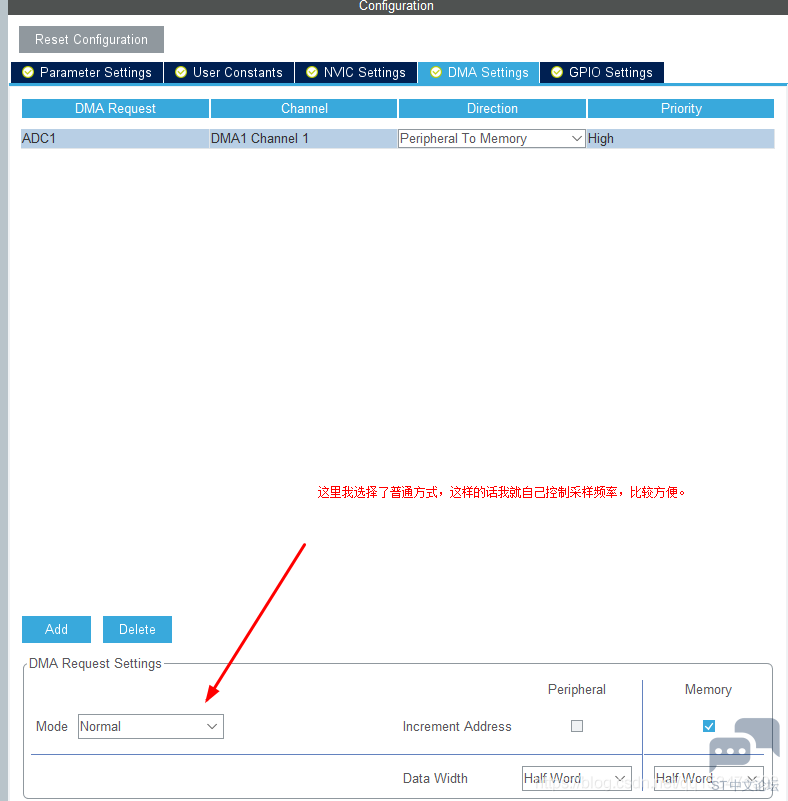

开启DMA:
7 i0 Q# _" x& e9 l( R, d' B4 X  h( F/ G; L$ @) W5 m
5 s% B) `+ F) W4 w9 \; U: B- a

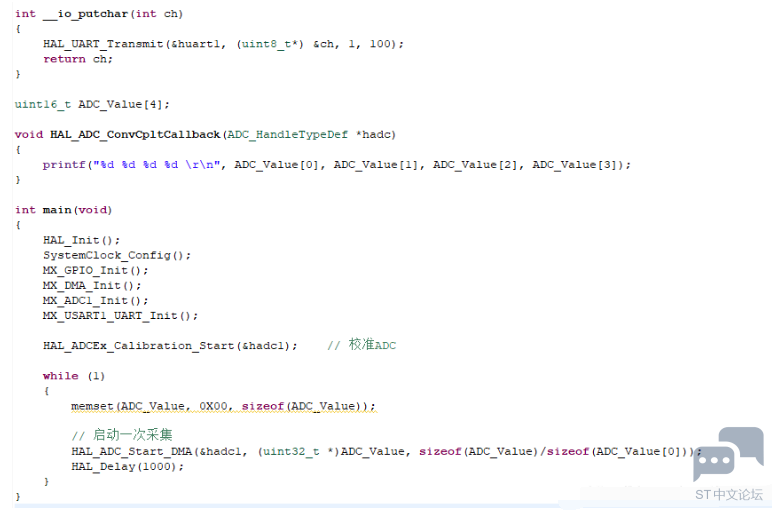

9 [2 _' ~. L# y8 I代码如下:

! ]4 S0 W, Q0 H
( Z8 `* n! E: Z0 z/ L( t9 V1 s @UG1L~GDS78SIS16]1GLOCK.png
) s, O/ b2 Z: h/ F4 J4 W% s# }( J
+ C$ d9 H, T1 z8 d" g5 ~4个通道采集运行效果如下:

  v3 W- s9 C8 K* ~* r) N  Y  g- x7 ?: @3 k6 k& p
20200820152427227.png * H) ]7 n7 `( U5 B/ y
4 ^* n8 j- T5 ?5 r; ?- }
补充:内部温度传感器ADC通道

& N8 N% t1 A$ l+ Q/ f2 ]9 A* f. [7 G
9 ?  _$ M6 y6 E# y

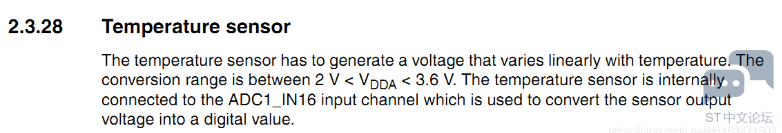

5 v/ S+ A( j( ^3 V& c/ M上面图片是截取在STM32F103RC的datasheet中的,中文意思就是:温度传感器必须产生随温度线性变化的电压。转换范围在2v < VDDA < 3.6 V之间。温度传感器内部连接ADC1_IN16输入通道,用于将传感器输出电压转换为数字值。
8 u5 w' G% o/ Y1 @6 a( M! C9 D7 Q
内部温度计算公式:0 e5 M4 q7 k, Z, m/ R! u/ j
1 Q+ d6 ?0 o5 c) s
【Temperature = {(V25 - VSENSE) / Avg_Slope} + 25】- z: Y' a$ d( Y% v) J  |6 v9 q1 d
# ~) N6 t/ y2 b

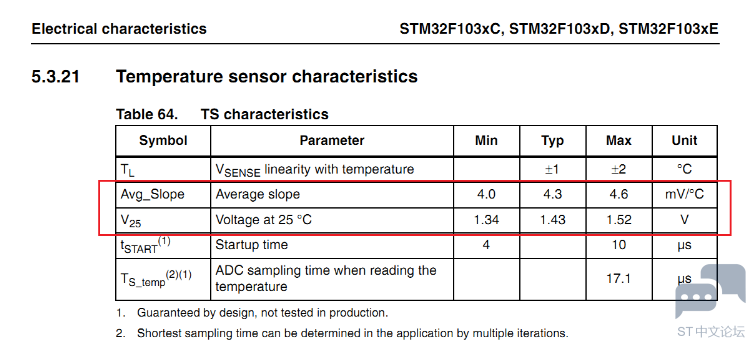

字段说明:3 {9 I. R' P, v- h9 B9 r

, R9 w- P% Z* `% V/ a- {V25: 最小1.34V,最大1.52V,典型值1.43V; C) a% a" m0 \7 B% I) s4 B0 f
Avg_Slope: 最小4.0,最大4.6,典型值4.3mv/℃
& r, x6 @/ ?2 R/ RVSENSE: ADC采集到的电压2 |, T% A7 x, U1 u- _

* f( n& }6 w' f SH{S`{3CYXOCF@_1}806GKJ.png ) G1 ]! p3 K- a+ Z! f- ^% Y3 E
" Z( j' ?' m4 s7 w" a& Z
ADC值转电压值计算公式:【电压 = ADC采集到的值 * 3.3 / 4096】. j" r% r+ Y9 s! n  P; F$ C2 c) o- s

7 O, H* u: _; _6 Y看上图我采集到的值为1703,先转换为电压值:1703*3.3/4096≈1.379 n! L* l' C/ F: g! f

* f. ^, W& \# Z9 D8 W  ?: x转换为温度:(1.43 - 1.37)/ 4.3 + 25 ≈ 25.01℃! c3 w( v. o' W& T

4 B; L) S+ o% Y$ _+ i, u2021年8月24号修正:上面这个计算有误,应该是:(1.43 - 1.37)/ 0.0043 + 25 ≈ 38.95℃
