头文件
4 r3 f6 Z; D9 C0 m* i; f  E) v4 a

1. #ifndef SD2405_H__
   6 |7 [9 T' @* R7 S6 z+ [
2. #define SD2405_H__
   / h5 R6 j& J/ B: p/ O
3.

4. #include "main.h"

5. #include "delay.h"
     m5 D' K0 z2 I5 b
6.

7.

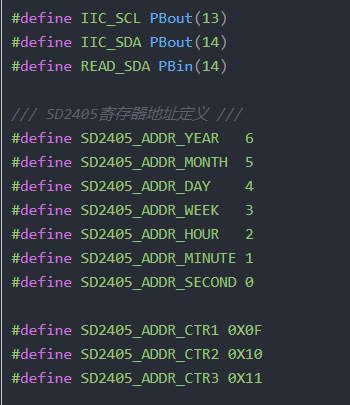

8. #define IIC_SCL PBout(13)
   # z5 n8 e$ }( F- p( Q) e
9. #define IIC_SDA PBout(14)

10. #define READ_SDA PBin(14)
    . `) a0 _- M9 K1 p
11.

12. /// SD2405寄存器地址定义 ///
    * `; F( H6 L0 {) m" l
13. #define SD2405_ADDR_YEAR   6
    , e) d$ o& O6 [8 [" _7 [
14. #define SD2405_ADDR_MONTH  5
    3 j- z0 L# a- C' |8 W1 x
15. #define SD2405_ADDR_DAY    4
    + i2 F+ `& O1 e! `# B: I
16. #define SD2405_ADDR_WEEK   3

17. #define SD2405_ADDR_HOUR   2

18. #define SD2405_ADDR_MINUTE 1

19. #define SD2405_ADDR_SECOND 0

20.

21. #define SD2405_ADDR_CTR1 0X0F
    8 u3 c# n9 E$ Q
22. #define SD2405_ADDR_CTR2 0X10

23. #define SD2405_ADDR_CTR3 0X11
    0 D. ]! L8 P/ X2 }6 q7 q
24.
    7 n+ q7 n4 w2 t& L4 l- i( H
25.
    ' G9 H, I, b) t& E
26. #define UChar2BCD(chr)  ((((chr) / 10) << 4) | ((chr) % 10))

27. #define BCD2UChar(bcd) ((((bcd) >> 4) * 10) + ((bcd) & 0X0F))

28.
    " @8 P# Z; b8 l9 J2 p
29.

30. #pragma pack(1)

31. typedef struct

32. {

33.         uint16_t year;
    6 b! B5 O8 K% g- ?1 @, H0 D
34.         uint8_t month;

35.         uint8_t day;
    $ W, c, x# H8 n2 c! Q  I% g
36.         uint8_t hour;

37.         uint8_t minute;

38.         uint8_t second;

39.         uint8_t week;
    - u5 c* Z# O! U' a/ Y, t' y8 r# x
40. }SD2405_DateTypedef;

41. #pragma pack()
    + |: w+ |0 m2 r6 T3 [* @
42.

43. void SD2405_Init(void);
    $ m9 c0 l9 }  l: c) M# H
44. void SD2405_Write_Time(SD2405_DateTypedef* date);
    8 t% _* O+ U& Z4 F% z' U' @
45. SD2405_DateTypedef* SD2405_Read_Time(void);
    - w. |/ C/ F% ^: @; j8 j- }) O
46.
    0 R! p: V' `9 ~
47. #endif

复制代码

. w% t) T, q* v9 @" n" H/ D' C源文件
# g( q4 q5 l2 n" R$ |! L

1. #include "sd2405.h"

2. #include <string.h>
   8 C* D1 @4 b" m) k
3.

4. void IIC_Init(void)

5. {
   5 B- }3 s. @& Q9 q2 _
6. /* 此处添加你的IIC引脚初始化IO的代码，我是直接使用STM32CubeMX生成的 */
     o3 Y6 q  S' p2 t' K2 y
7.         IIC_SCL = 1;
   ! a. S" y# |7 ?1 a
8.         IIC_SDA = 1;

9. }
   " w8 Q- G. X+ V" `, w
10.

11. /// 设置IIC的SDA引脚为输出
    # E: E, g6 @. |6 J4 U, j" S1 m
12. void SDA_SET_OUT(void)
    4 B! P" z/ S7 D# Q; L" D
13. {

14.         GPIO_InitTypeDef GPIO_InitStruct = {0};
    % q+ f- D: z' F* v/ X! f2 N8 F! U
15.         GPIO_InitStruct.Pin = IIC_SCL_Pin | IIC_SDA_Pin;

16.         GPIO_InitStruct.Mode = GPIO_MODE_OUTPUT_PP;

17.         GPIO_InitStruct.Pull = GPIO_NOPULL;
    - R- a, ?% R3 C  E
18.         GPIO_InitStruct.Speed = GPIO_SPEED_FREQ_HIGH;
    3 [4 H# b; u3 z( m4 E# o# g
19.         HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    6 P" r5 |$ \6 k8 t* S( v; M) S2 F8 t
20. }

21.

22. /// 设置IIC的SDA引脚为输入

23. void SDA_SET_IN(void)

24. {

25.         GPIO_InitTypeDef GPIO_InitStruct = {0};

26.         GPIO_InitStruct.Pin = IIC_SDA_Pin;
    # f5 b( }$ `7 q8 n0 i/ ~" W+ o
27.         GPIO_InitStruct.Mode = GPIO_MODE_IT_FALLING;

28.         GPIO_InitStruct.Pull = GPIO_NOPULL;

29.         HAL_GPIO_Init(GPIOB, &GPIO_InitStruct);
    : h: @( G" L( S7 `4 A# \; \
30. }

31.

32. void IIC_Start(void)

33. {

34.         SDA_SET_OUT();
    ( A# S6 Q- v1 Z( j( z+ J9 c4 a
35.         IIC_SDA = 1;
      p7 ]6 O: L# c9 R0 p1 B( F' P
36.         IIC_SCL = 1;

37.         delay_us(5);

38.         IIC_SDA = 0; //START:when CLK is high,DATA change form high to low

39.         delay_us(6);
    * q' _3 _, k. J6 C+ F( t* W
40.         IIC_SCL = 0;

41. }

42.
    ( S  H3 p' l7 u" j4 c
43. void IIC_Stop(void)
    ( J7 A5 z: Q! h" z) Y( s9 W
44. {

45.         SDA_SET_OUT();

46.         IIC_SCL = 0;

47.         IIC_SDA = 0; //STOP:when CLK is high DATA change form low to high

48.         IIC_SCL = 1;
    0 _9 ?. m+ l# D* q0 F- t
49.         delay_us(6);
    " f" `( ?( d$ _0 h, u$ x
50.         IIC_SDA = 1;

51.         delay_us(6);
    / ^/ D1 r- r6 R+ ~0 t% C
52. }

53.
    ! ?3 I" q+ A( H2 Q
54. uint8_t IIC_Wait_Ack(void)

55. {
    5 b, P% T5 d) _+ c
56.         uint8_t tempTime = 0;

57.         IIC_SDA = 1;

58.         delay_us(1);

59.         SDA_SET_IN();

60.         IIC_SCL = 1;

61.         delay_us(1);

62.         while (READ_SDA)
    3 {4 C% C  h. O' s4 y! M
63.         {
    $ ]- y/ a' ?4 s0 c  S' Q2 {0 ^# A
64.                 tempTime++;

65.                 if (tempTime > 250)
    ; Z) s% F+ t& ]1 p) e
66.                 {
    ! K/ H3 ^7 ]; x8 |
67.                         IIC_Stop();
    ' X3 I* N. s. t7 |- e- u
68.                         return 1;

69.                 }
    , `$ g4 |% _2 w& X3 X5 \( |
70.         }
    9 w( w* X$ x2 \. z0 [, }* o' B
71.         IIC_SCL = 0;

72.         return 0;

73. }

74.
    8 h2 C9 A9 |, D5 L: ~7 {
75. void IIC_Ack(void)

76. {

77.         IIC_SCL = 0;

78.         SDA_SET_OUT();

79.         IIC_SDA = 0;
    % o# h% j- I$ G# u& S8 Z* }
80.         delay_us(2);
    ( r/ w, Y! ~( ]2 E' Y0 p0 l
81.         IIC_SCL = 1;

82.         delay_us(5);
    7 r6 j& i; z; o6 L% A
83.         IIC_SCL = 0;
    0 W  W" ]8 i6 K: W' @: v  o% P
84. }

85.

86. void IIC_NAck(void)

87. {
    $ l6 E( [$ U# P# Z5 [
88.         IIC_SCL = 0;

89.         SDA_SET_OUT();
    ! K! x" u+ J; V# d1 @' F9 g3 {
90.         IIC_SDA = 1;
    ) ^  A1 y. [# a8 x# o7 ?" O' F& g) o
91.         delay_us(2);

92.         IIC_SCL = 1;
    * P: w9 B$ V1 Q6 P
93.         delay_us(5);

94.         IIC_SCL = 0;
    ( P% |3 H# }" L: i
95. }

96.

97. void IIC_Send_Byte(uint8_t txd)
      b  }7 I8 P1 [+ Q) g# _$ w
98. {

99.         uint8_t t;
    $ m+ V" |# K0 P# y4 o
100.         SDA_SET_OUT();

101.         IIC_SCL = 0;
     ' k. y  h3 o2 U# N. ]) q4 c
102.         for (t = 0; t < 8; t++)
     2 F3 }# Z& b5 H; e
103.         {

104.                 if ((txd & 0x80) > 0) //0x80  1000 0000

105.                         IIC_SDA = 1;
     7 o* [' G+ H0 i" M# O8 o
106.                 else

107.                         IIC_SDA = 0;
     * i6 t9 _: v4 h, I; ^8 F' S
108.                 txd <<= 1;
     0 ?  `. K6 F; C0 |1 C3 ~: ]
109.                 delay_us(2);

110.                 IIC_SCL = 1;
     5 R6 v6 U- O0 r* ?6 b
111.                 delay_us(2);

112.                 IIC_SCL = 0;
     ; T1 Q; c/ |: P' M2 w5 L
113.                 delay_us(2);

114.         }

115. }
     ) o( |6 J, Y% U5 f
116.

117. uint8_t IIC_Read_Byte(uint8_t ack)

118. {
     $ ~; C$ T' e7 I. X
119.         uint8_t i, receive = 0;
     $ {/ p* b# |( [6 Z& p! ?
120.         SDA_SET_IN();
     , s. y) D: U- J( e
121.         for (i = 0; i < 8; i++ )

122.         {
     9 p) o; ^5 k. I8 D& q2 R
123.                 IIC_SCL = 0;

124.                 delay_us(2);
     5 r) L' d; |! c, ]1 h
125.                 IIC_SCL = 1;

126.                 receive <<= 1;

127.                 if (READ_SDA)receive++;
     - n% Q* y% ~7 i. [' m8 ]
128.                 delay_us(1);

129.         }
     4 V! g; Y+ I, R2 [' N1 ?7 }
130.         if (!ack)
     9 r1 D; L# Q( j6 a: T7 M
131.                 IIC_NAck();
     1 e  \+ Y. _0 H) O7 m1 G6 F
132.         else

133.                 IIC_Ack();

134.         return receive;
     2 s+ N- A9 T9 K; v
135. }

136.
     . `& ]! `/ p5 P8 h2 N
137. void SD2405_Init(void)

138. {
     , I4 ^, ?; `0 ^% i; E- [
139.         IIC_Init();
     / J! T) x2 {) {& |6 O) |8 p
140. }

141.
     2 X" a1 g" q/ }3 w% l! ]. X
142. void SD2405_WriteOneByte(uint8_t WriteAddr, uint8_t Data)

143. {

144.         IIC_Start();
     " Y7 S- G) Z% A5 m4 |) K9 I- @
145.         IIC_Send_Byte(0x64);

146.         IIC_Wait_Ack();

147.         IIC_Send_Byte(WriteAddr);

148.         IIC_Wait_Ack();

149.         IIC_Send_Byte(Data);
     8 o% V2 T- h8 r2 q$ k0 [
150.         IIC_Wait_Ack();
     9 [; T  E% ^. D: P. p
151.         IIC_Stop();

152.         delay_ms(10);

153. }
     8 I' l1 |  ~8 \! E7 H6 ]
154.
     9 f8 t7 Y. }4 G
155. uint8_t SD2405_ReadOneByte(uint8_t ReadAddr)

156. {
     6 l1 w# h% z! d0 q& n- ~
157.         uint8_t temp;

158.         IIC_Start();

159.         IIC_Send_Byte(0x64);
     4 e3 d8 J8 B, d* e) s$ ?/ E
160.         IIC_Wait_Ack();

161.         IIC_Send_Byte(ReadAddr);
     9 X% q+ V- H( Q. f
162.         IIC_Wait_Ack();
     & H' W- Q3 {( q
163.         IIC_Start();

164.         IIC_Send_Byte(0x65);

165.         IIC_Wait_Ack();

166.         temp = IIC_Read_Byte(0);

167.         IIC_Stop();

168.         return temp;

169. }
     0 ~/ k" I+ |% }; b+ x
170.

171. /// 使能写

172. void Write_On(void)

173. {

174.         SD2405_WriteOneByte(SD2405_ADDR_CTR1, 0x84);

175.         SD2405_WriteOneByte(SD2405_ADDR_CTR2, 0x80);
     ) M& s0 R( W* s; U: R$ P
176. }
     % F+ e0 ^# g; F8 L" ~6 r/ P% p) s1 E
177.
     7 l* `- u3 i" A2 _; g! h0 T
178. /// 禁止写

179. void Write_Off(void)

180. {

181.         SD2405_WriteOneByte(SD2405_ADDR_CTR1, 0x00);

182.         SD2405_WriteOneByte(SD2405_ADDR_CTR2, 0x52);
     ( b5 G$ g/ @# ]9 \9 U  L
183. }
     6 i5 q" K# [: Y
184.

185. /// 写入时间

186. void SD2405_Write_Time(SD2405_DateTypedef* date)

187. {
     ; ^9 z: g( t6 H8 K3 F
188.         Write_On();

189.         SD2405_WriteOneByte(SD2405_ADDR_YEAR,   UChar2BCD(date->year - 2000));
     ) c: C! \, J9 Y. v) r( ^# n9 q9 G9 R
190.         SD2405_WriteOneByte(SD2405_ADDR_MONTH,  UChar2BCD(date->month));
     3 ?1 P" K* F/ b7 R5 h4 ]
191.         SD2405_WriteOneByte(SD2405_ADDR_DAY,    UChar2BCD(date->day));
     " D, t: l& C5 [2 {
192.         SD2405_WriteOneByte(SD2405_ADDR_HOUR,   UChar2BCD(date->hour) | 0X80);  /* 24小时制 */

193.         SD2405_WriteOneByte(SD2405_ADDR_MINUTE, UChar2BCD(date->minute));
     8 C) F2 k2 \4 D" h
194.         SD2405_WriteOneByte(SD2405_ADDR_SECOND, UChar2BCD(date->second));

195.         SD2405_WriteOneByte(SD2405_ADDR_WEEK,   UChar2BCD(date->week));

196.         Write_Off();
     2 `6 W( z, R$ {' O
197. }

198.
     ! d/ Q% }, c5 o# t5 g
199. /// 读取时间
     9 _  o+ J$ ?( H8 g1 @1 R
200. SD2405_DateTypedef* SD2405_Read_Time(void)
     / I- T) m+ ?* |: [' {# m
201. {
     " G& C8 W8 S0 D
202.         static SD2405_DateTypedef time;

203.         memset(&time, 0X00, sizeof(SD2405_DateTypedef));

204.         time.year   = SD2405_ReadOneByte(SD2405_ADDR_YEAR);
     3 ?% j; |8 q8 }; c( w
205.         time.month  = SD2405_ReadOneByte(SD2405_ADDR_MONTH);

206.         time.day    = SD2405_ReadOneByte(SD2405_ADDR_DAY);

207.         time.hour   = SD2405_ReadOneByte(SD2405_ADDR_HOUR);

208.         time.minute = SD2405_ReadOneByte(SD2405_ADDR_MINUTE);

209.         time.second = SD2405_ReadOneByte(SD2405_ADDR_SECOND);
     0 n( Z9 j7 p9 O: ^
210.         time.week   = SD2405_ReadOneByte(SD2405_ADDR_WEEK);

211.         time.year   = BCD2UChar(time.year) + 2000;
     4 g, r1 h! p8 g) n. ?2 D
212.         time.month  = BCD2UChar(time.month);

213.         time.day    = BCD2UChar(time.day);
     ; R6 v. Z5 g0 m) e( [
214.         time.hour   = BCD2UChar(time.hour & 0X7F);

215.         time.second = BCD2UChar(time.second);

216.         time.minute = BCD2UChar(time.minute);
     2 t: b) \$ Q0 R; r# I# d
217.         time.week   = BCD2UChar(time.week);
     ! i) l( f6 \3 Y$ Q3 ^
218.         return &time;

219. }

220.


复制代码
