【经验分享】STM32F407 + LAN8720A + LWIP 实现TCP服务器

[复制链接]

STMCU小助手发布时间：2022-4-11 10:16

文章
文章封面:
文章简介:	STM32F407 + LAN8720A + LWIP 实现TCP服务器

环境说明：
开发板：某宝买的，STM32F407IG
STM32CUBEMX5.6
HAL Lib Version 1.25

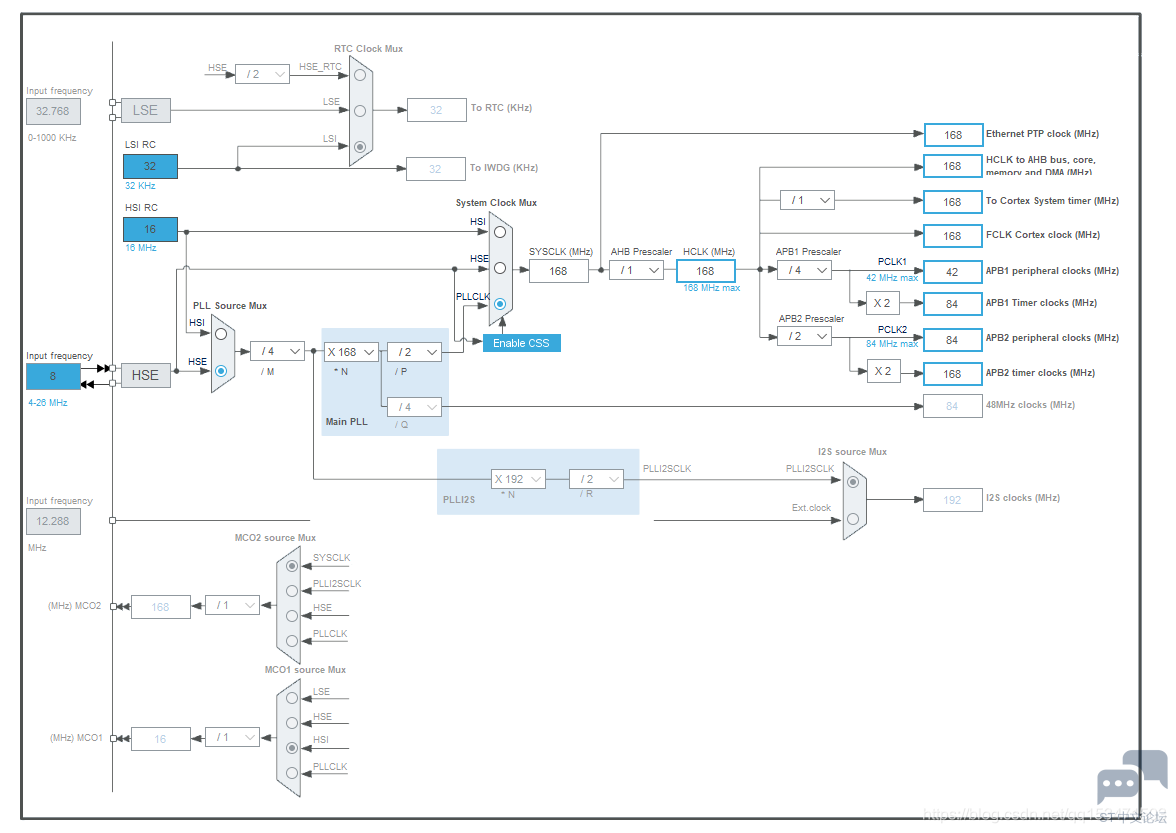

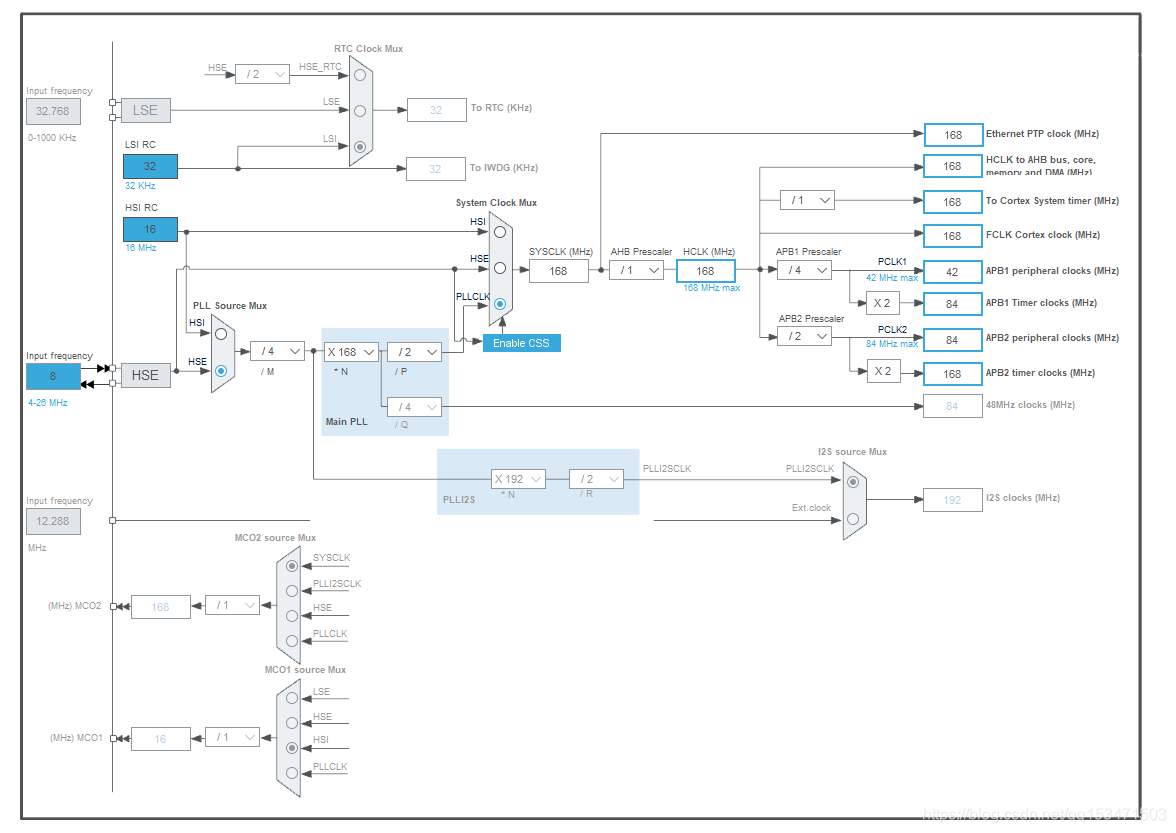

（一）配置时钟

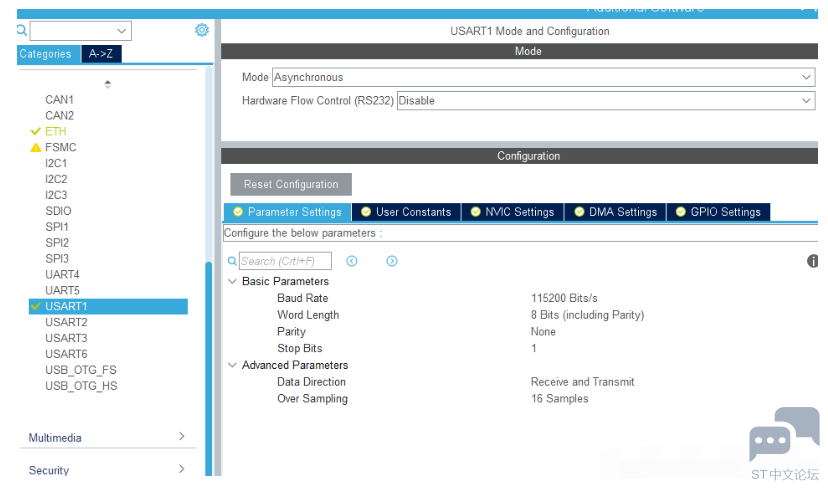

（二）配置调试串口


（三）配置以太网ETH
（1）基础配置

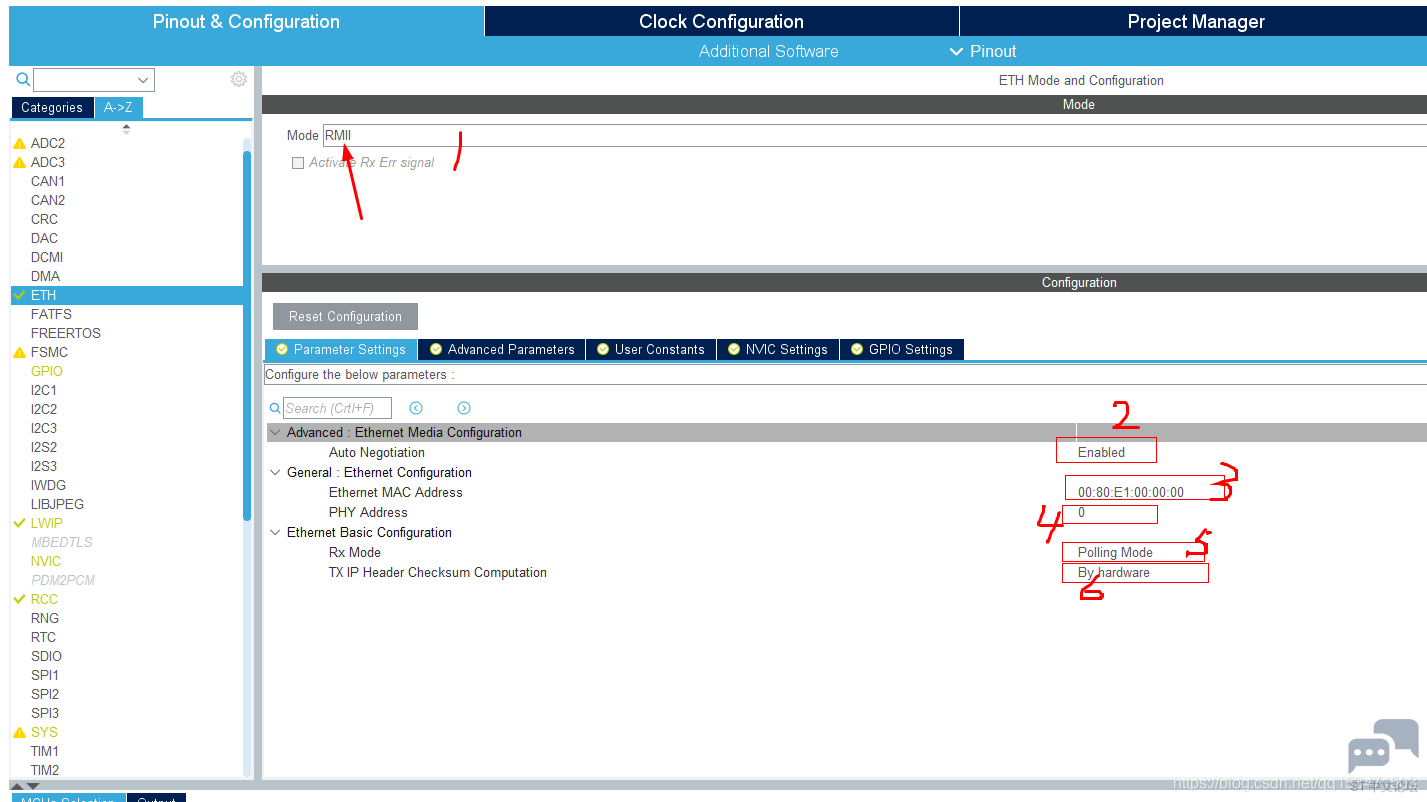

顺序依次说明：
LAN8720A使用的是RMII接口进行配置寄存器
自动重连使能
MAC地址

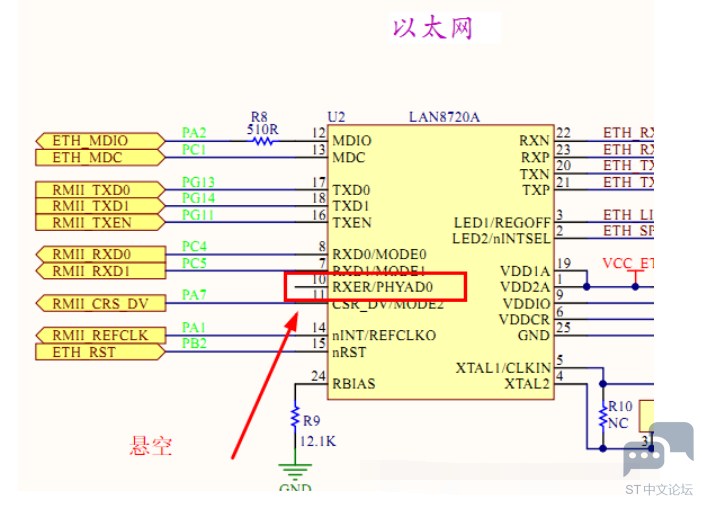

LAN8720A的物理地址（类似IIC的从设备地址），0或者1，LAN8720A上电后会读取RXER/PHYAD0引脚状态以此来确定设备地址，这里需要根据你自己实际的原理图进行配置，我的原理图是该引脚是悬空的，所以默认就是0。

$6T9{3DM_%]8`[7_TFFGM`YL.png$

接收模式：可选轮询和中断，我选择了轮询模式。（注：在STM32CUBEMX中如果开启了LWIP那么只能选择轮询模式，实际上是可以使用中断方式的，不过需要自己移植修改lwip协议栈，课参考正点原子）

校验：可选软件和硬件，我选择了由硬件去校验

除此之外还有一个复位引脚ETH_RST，拉低是复位LAN8720A，根据你实际的原理图连线配置该IO为复用输出功能即可。

（2）高级配置

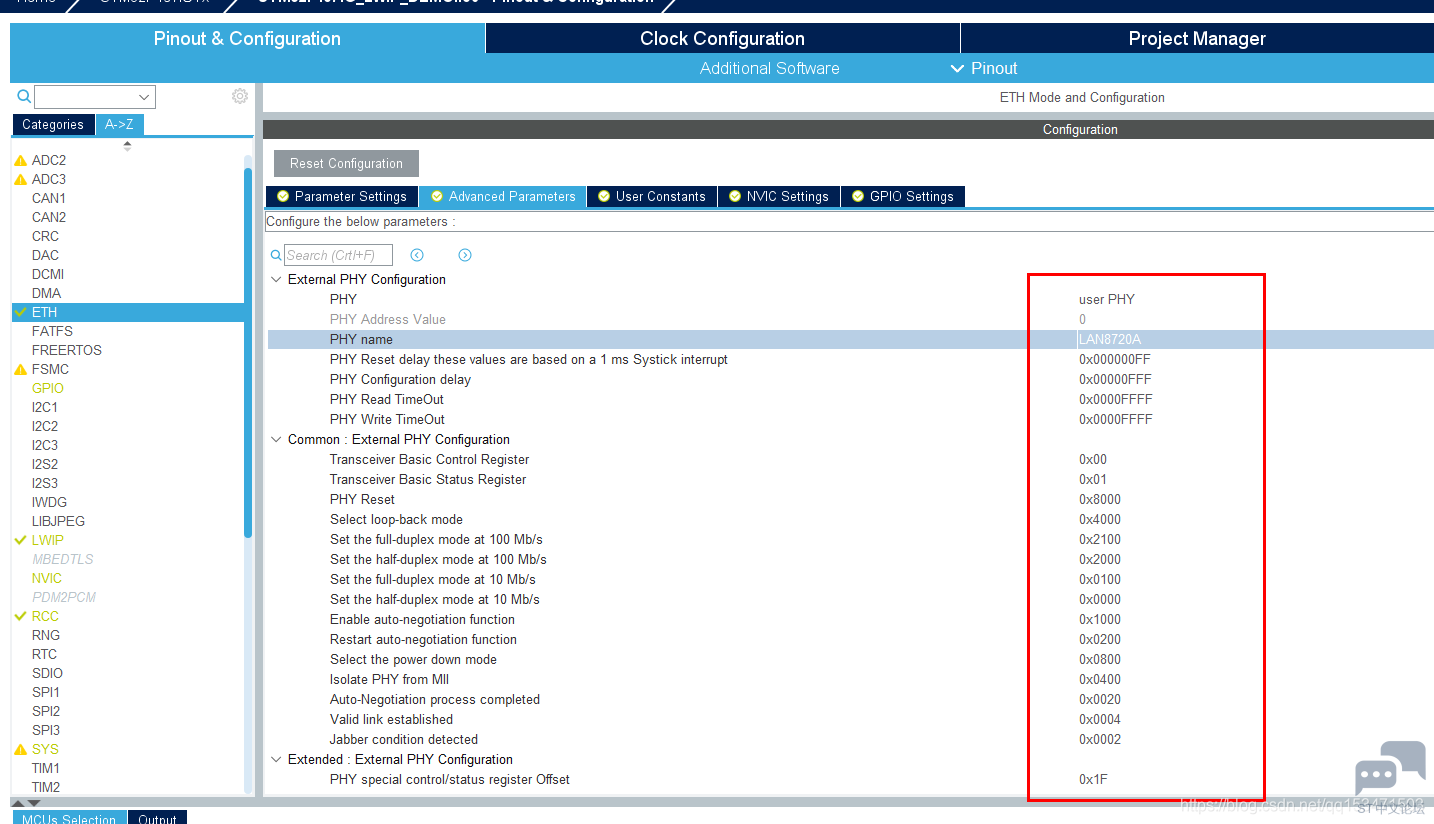

看下图，此处的配置就是根据实际的PHY芯片寄存器进行配置了，默认的是LAN8742A，而我们使用的是LAN8720A，所以需要更改为 user PHY，配置项默认即可。

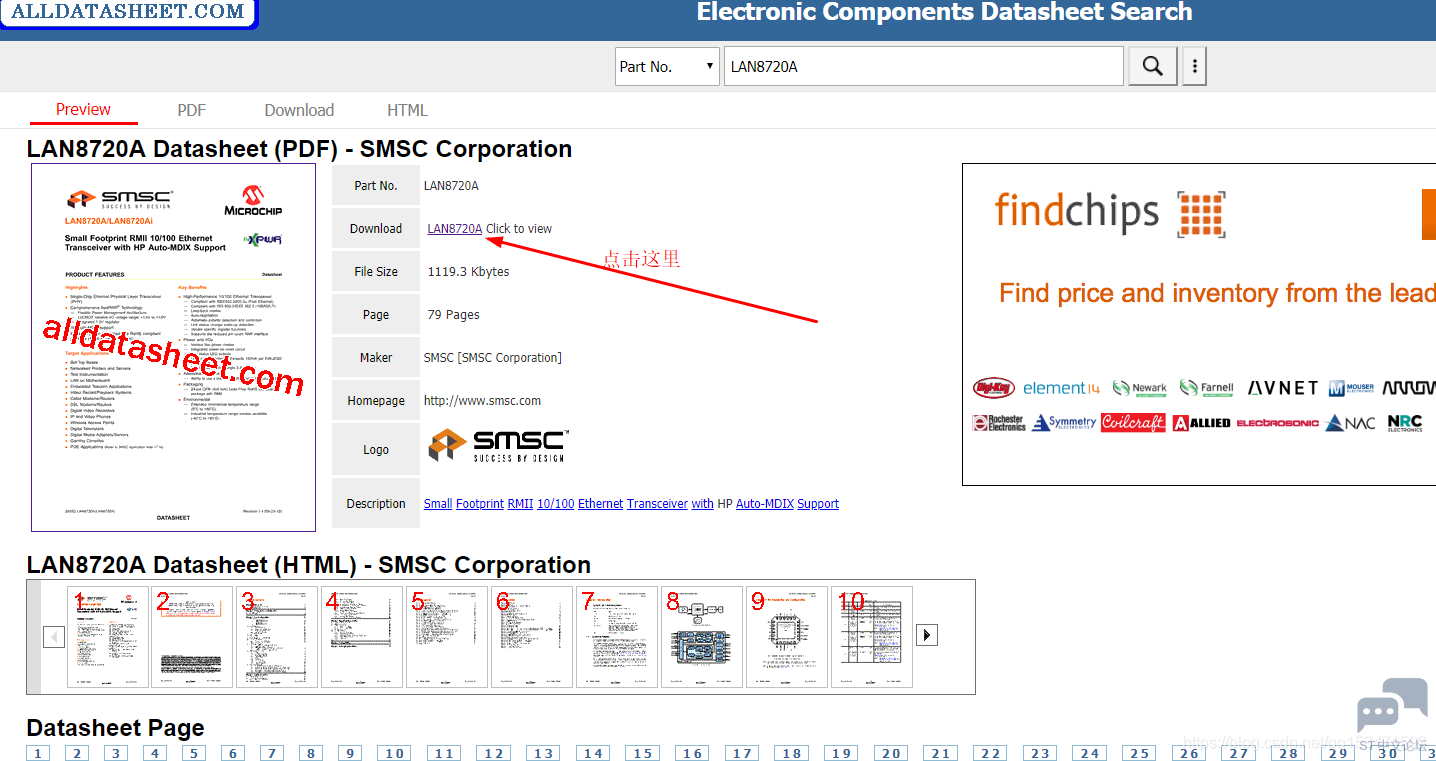

对于默认配置，我们将默认配置与LAN8720A的数据手册进行对比然后检查是否正确，以PHY Reset这一项为例，默认值是0x8000，去查看数据手册：

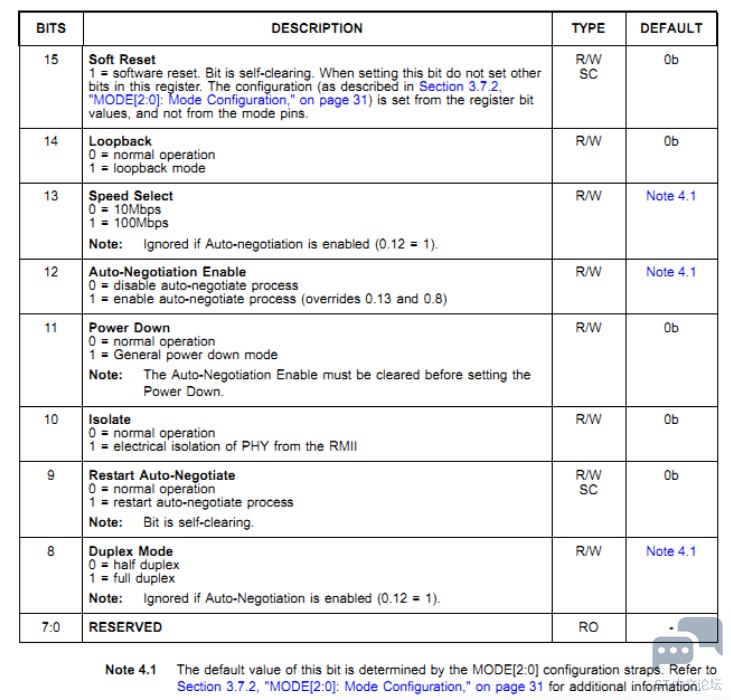

由上图的基本控制寄存器表可知该寄存器偏移地址为0，大小是16位，第15位是软件复位控制，=1是复位，默认为0，那么如果想要复位LAN8720A就需要将该寄存器的第15位置一，也就是0x8000，对比STM32CUBE的默认配置发现一致，其他配置项同理也是这么检查，检查完毕后发现默认配置是OK的。

配置LWIP协议栈

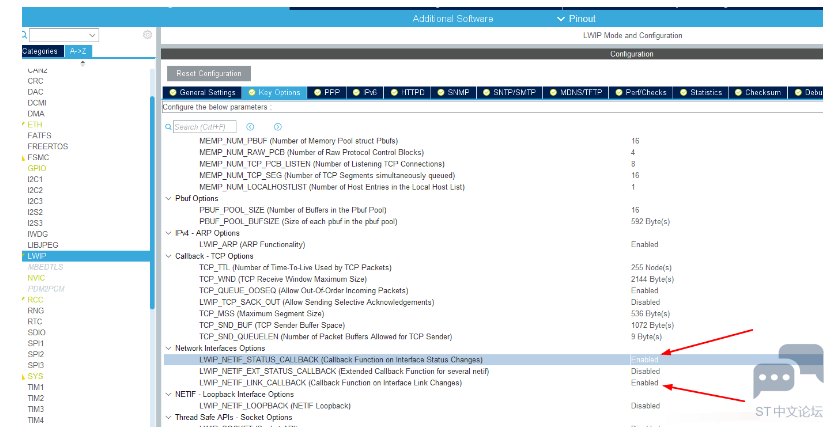

如上图，需要开启状态改变回调函数和连接状态改变回调函数，否则无法实现网线的热拔插。

工程代码修改

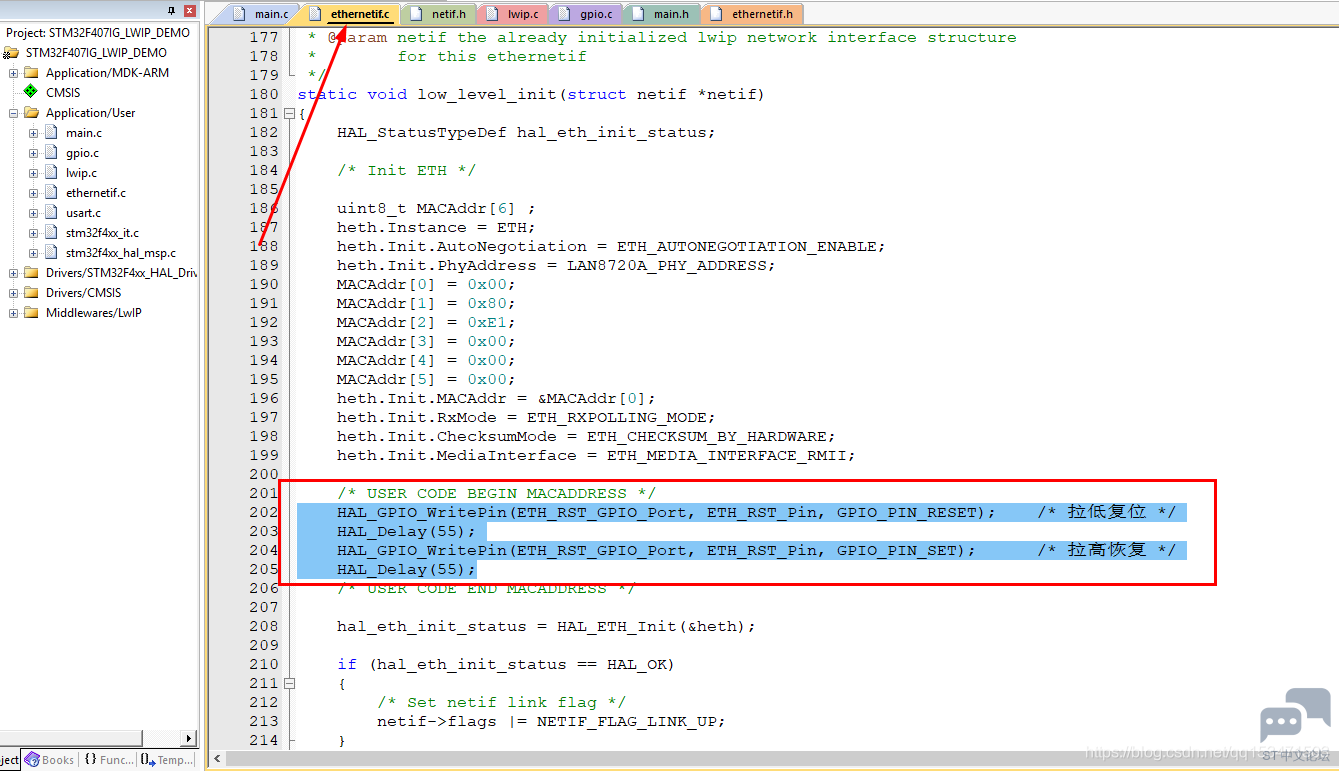

文件ethernetif.c中找到函数low_level_init函数，添加复位LAN8720A代码：

在main函数的主循环中调用函数MX_LWIP_Process。
修改MX_LWIP_Process函数，在其中加入：

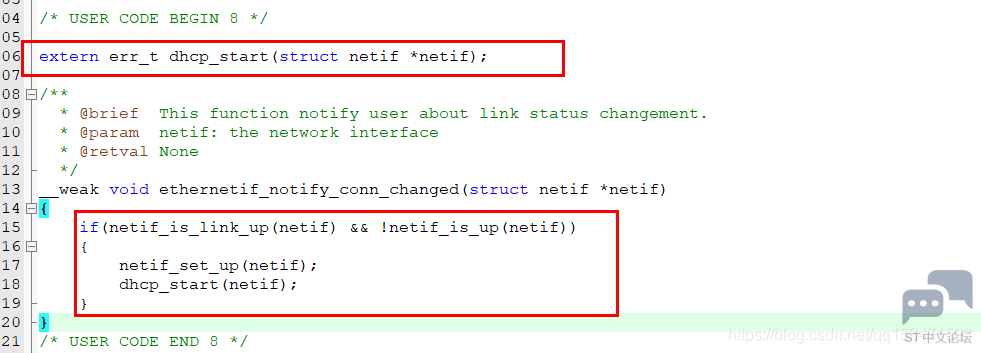

这个函数的作用是检测当前网线的连接状态，如果状态发生改变(例如网线被拔插了一下)，那么就会调用回调函数ethernetif_update_config，看函数名就知道这是更新配置，而这个函数尾部又调用了函数ethernetif_notify_conn_changed，看函数名可知道函数作用是通知连接状态改变，所以我们就更改此函数来达到热拔插自动重连的目的。

到此，连接上网线ping测试一下即可。

（四）TCP服务器代码
下面代码的流程是：接收来自客户端的数据->将数据从lwip中拷贝出来->发回去。

#if 1
#include <stdio.h>
#include <string.h>
#include <stdint.h>
#include "lwip/tcp.h"
#include "lwip/err.h"
#include "lwip/memp.h"
#include "lwip/inet.h"
/ 回调函数控制宏
#define USE_ERROR_CALLBACK 1
#define USE_SENT_CALLBACK 0
#define USE_POLL_CALLBACK 0
/ 调试信息输出 //
#define DEBUG
#ifdef DEBUG
#define debug(fmt, ...) do{printf(fmt, ##__VA_ARGS__);}while(0)
#else
#define debug(fmt, ...) do{;}while(0)
#endif
/ tcp接收发送缓存 ///
#define TCP_RX_LEN 8192
uint8_t TCP_RX_BUF[TCP_RX_LEN];
volatile uint16_t TCP_RX_STA = 0; /* bit15：有无数据标志位 bit14-0:数据量计数 */
/ TCP结构句柄 ///
struct tcp_pcb* tcppcb = NULL;
/ 本地函数定义 ///
static void tcp_server_disconnect(struct tcp_pcb *tpcb);
static uint32_t tcp_server_send(struct tcp_pcb *tpcb, const void* buf, uint32_t len);
/ 私有函数实现 ///
#if (USE_ERROR_CALLBACK == 1)
static void error_callback(void *arg, err_t err)
{
debug("\r\n error_callback:%d.", err);
}
#endif
#if (USE_ERROR_CALLBACK == 1)
static void error_callback(void *arg, err_t err)
{
debug("\r\n error_callback:%d.", err);
switch(err)
{
/* PC上位机如果正常运行中闪退或者不良退出会出现这个错误，此时服务器需要释放掉连接 */
case ERR_RST:
tcp_server_disconnect(tcppcb);
break;
default:break;
}
}
#endif
static err_t recv_callback(void *arg, struct tcp_pcb *tpcb, struct pbuf *p, err_t err)
{
if (p == NULL) /* 接收到空包表示对方断开连接 */
{
tcp_server_disconnect(tpcb);
err = ERR_CLSD;
}
else if (err != ERR_OK) /* 收到非空包但是出现错误 */
{
pbuf_free(p);
}
else /* 接收数据正常，遍历pbuf拷贝出接收到的数据 */
{
struct pbuf* it = p;
if ((TCP_RX_STA & 0x8000) == 0) /* 当前缓存为空 */
{
for (it = p; it != NULL; it = it->next)
{
if (TCP_RX_STA + it->len > TCP_RX_LEN) /* 缓存满了 */
break;
memcpy(TCP_RX_BUF + TCP_RX_STA, it->payload, it->len); /* 将接收到的数据拷贝到自己的缓存中 */
TCP_RX_STA += it->len;
}
TCP_RX_STA |= 0x8000; /* 标记有数据收到 */
}
tcp_recved(tpcb, p->tot_len); /* 滑动TCP窗口 */
pbuf_free(p); /* 释放pbuf */
}
return err;
}
static err_t accept_callback(void *arg, struct tcp_pcb *newpcb, err_t err)
{
if (tcppcb == NULL)
{
if (err == ERR_OK)
{
tcppcb = newpcb;
tcp_arg(newpcb, NULL);
tcp_recv(newpcb, recv_callback);
#if (USE_ERROR_CALLBACK == 1)
tcp_err(newpcb, error_callback);
#endif
#if (USE_SENT_CALLBACK == 1)
tcp_sent(newpcb, sent_callback);
#endif
#if (USE_POLL_CALLBACK == 1)
tcp_poll(newpcb, poll_callback, 1);
#endif
debug("\r\n %s:%d connect.", inet_ntoa(newpcb->remote_ip), newpcb->remote_port);
}
else
{
tcp_server_disconnect(newpcb);
}
}
else
{
tcp_abort(newpcb);
debug("\r\n already connected. ");
}
return err;
}
static void tcp_server_disconnect(struct tcp_pcb *tpcb)
{
tcp_arg(tpcb, NULL);
tcp_recv(tpcb, NULL);
#if (USE_SENT_CALLBACK == 1)
tcp_sent(tpcb, NULL);
#endif
#if (USE_POLL_CALLBACK == 1)
tcp_poll(tpcb, NULL, 0);
#endif
#if (USE_ERROR_CALLBACK == 1)
tcp_err(tpcb, NULL);
#endif
tcp_abort(tpcb); /* 关闭连接并释放tpcb控制块 */
tcppcb = NULL;
debug("\r\n disconnected.");
}
static uint32_t tcp_server_send(struct tcp_pcb *tpcb, const void* buf, uint32_t len)
{
uint32_t nwrite = 0, total = 0;
const uint8_t* p = (const uint8_t *) buf;
err_t err = ERR_OK;
if (!tpcb)
return 0;
while ((err == ERR_OK) && (len != 0) && (tcp_sndbuf(tpcb) > 0))
{
nwrite = tcp_sndbuf(tpcb) >= len ? len : tcp_sndbuf(tpcb);
err = tcp_write(tpcb, p, nwrite, 1);
if (err == ERR_OK)
{
len -= nwrite;
total += nwrite;
p += nwrite;
}
tcp_output(tpcb);
}
return total;
}
/ 导出以下函数供外部调用 ///
//extern int tcp_server_start(uint16_t port);
//extern int user_senddata(const void* buf,uint32_t len);
//extern int transfer_data();
/**
* 启动TCP服务器
* @param port 本地端口号
* @return 成功返回0
*/
int tcp_server_start(uint16_t port)
{
int ret = 0;
struct tcp_pcb* pcb = NULL;
err_t err = ERR_OK;
/* create new TCP PCB structure */
pcb = tcp_new();
if (!pcb)
{
debug("Error creating PCB. Out of Memory\n\r");
ret = -1;
goto __exit;
}
/* bind to specified @port */
err = tcp_bind(pcb, IP_ADDR_ANY, port);
if (err != ERR_OK)
{
debug("Unable to bind to port %d: err = %d\n\r", port, err);
ret = -2;
goto __exit;
}
/* listen for connections */
pcb = tcp_listen(pcb);
if (!pcb)
{
debug("Out of memory while tcp_listen\n\r");
ret = -3;
}
/* specify callback to use for incoming connections */
tcp_accept(pcb, accept_callback);
/* create success */
debug("TCP echo server started @ port %d\n\r", port);
return ret;
__exit:
if (pcb)
memp_free(MEMP_TCP_PCB, pcb);
return ret;
}
/**
* TCP发送数据
* @param buf 待发送的数据
* @param len 数据长度
* @return 返回实际发送的字节数
*/
int user_senddata(const void* buf, uint32_t len)
{
return tcp_server_send(tcppcb, buf, len);
}
/**
* 轮询函数，放置于main函数的while死循环中
* @return 无
*/
int transfer_data()
{
uint32_t nsend = 0;
if (tcppcb != NULL && tcppcb->state == ESTABLISHED) /* 连接有效 */
{
if (TCP_RX_STA & 0x8000) /* 有数据收到 */
{
nsend = user_senddata(TCP_RX_BUF, TCP_RX_STA & 0x7FFF); /* 将接收到的数据发回去 */
TCP_RX_STA = 0;
debug("\r\n send %d bytes success.", nsend);
}
}
return 0;
}
#endif
