TFTLCD即薄膜晶体管液晶显示器。它与无源TN-LCD、STN-LCD的简单矩阵不同，它在液晶显示屏的每一个像素上都设置有一个薄膜晶体管（TFT），可有效地克服非选通时的串扰，使显示液晶屏的静态特性与扫描线数无关，因此大大提高了图像质量。
% i9 g0 E8 @( u7 c. X
; j- T- S( @4 N6 ~) ?. X

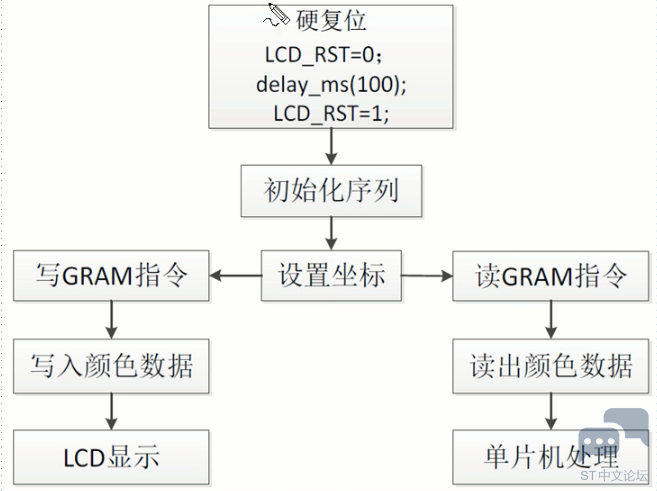

▲驱动流程
* ?4 |' J* p9 Z; D. \* S, I; a
01、使用FSMC驱动LCD
+ n9 i1 {5 U* `+ P: I9 t关于FSMC，把数据写入相应的地址，FSMC就会把地址从FSMC_A出去，写入的数据会会从FSMC_D发出去。至于片选等信号线都是自动的。读的话，直接读相应的地址，就会拿到改地址上的数据。
7 E3 ?: c3 f; p7 V" W2 \. T
9 e. Z+ K1 c$ G$ f7 UFSMC驱动外部SRAM时，外部SRAM的控制一般有：

3 n. Z- [4 G. C; a地址线（如A0~A25）
; ^, e  Y2 F/ Z
数据线（如D0~D15）

' c; {( S5 X8 e" o& O( Y+ p写信号（WE，即WR）

读信号（OE，即RD）
, C) C0 l9 P. R9 n, W, h, D/ a
片选信号（CS）

如果SRAM支持字节控制，那么还有UB/LB信号。

+ N7 }$ S8 P$ X* P2 D! W# A而TFTLCD的信号包括：RS(命令数据标志位)、D0~D15、WR、RD、CS、RST和BL等，其中真正在操作LCD的时候需要用到的就只有：

8 U/ D" p; a( }. _3 X' xCS

# G4 T: o: g4 `/ T, t/ q/ E, vWR

RS

D0~D15
8 c+ v9 a; _% i; f& s$ ~+ |
RD

5 m" D  X% w$ \! H其操作时序和SRAM的控制完全类似，唯一不同就是TFTLCD有RS信号，但是没有地址信号。
: S+ I6 B& [: t9 r
: |$ \# T* K4 x* s  MTFTLCD通过RS信号来决定传送的数据是数据还是命令，本质上可以理解为一个地址信号，比如我们把RS接在A0上面，那么当FSMC控制器写地址0的时候，会使得A0变为0，对TFTLCD来说，就是写命令。而FSMC写地址1的时候，A0将会变为1，对TFTLCD来说，就是写数据了。这样，就把数据和命令区分开了，他们其实就是对应SRAM操作的两个连续地址。当然RS也可以接在其他地址线上。

1 L$ B, g" t2 P2 G# r因此，可以把TFTLCD当成一个SRAM来用，只不过这个SRAM有2个地址，这就是FSMC可以驱动LCD的原理。
" s" o  T4 W4 i8 m& Z. V' K: \
3 y7 X& L% y# x4 V02、标准8080接口
8080总线又叫Intel总线，大致来说，Intel总线的控制线有四根，RD写使能,WR读使能,ALE地址锁存,CS片选。

8080中：有RD(read),WR(Write)脚，RD，WR可以同时为高，不能同时为低！！RD为低时表示要从LCD中读出数据在D0-D7脚上，WR为低时表示：将当前D0-D7上的数据写入LCD
# k/ Y& q: W/ k4 I; ^. b/ F+ E
  [8 y: Y0 K' i- i模块的8080并口读/写的过程为：

! r3 O* _# q4 U, q先根据要写入/读取的数据的类型，设置RS为高（数据）/低（命令），然后拉低片选，选中液晶IC，接着我们根据是读数据，还是要写数据置RD/WR为低，然后：
; e; i; P* W7 }; o0 j
1.读数据：在RD的上升沿，读取数据线上的数据（D[15:0]）;

4 C5 V4 j3 C; S- b2.写数据：在WR的上升沿，使数据写入到液晶IC里面；

+ X# G& C! g3 U2 d% R; t  D, {
. E2 O! @( d( m  c2 M

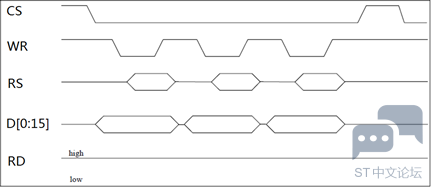

/ O! u/ r: i1 g7 T' f▲8080并口写时序

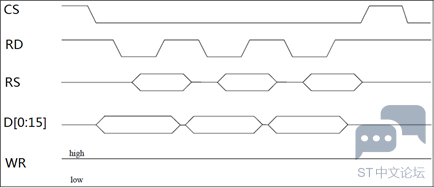

▲8080并口读时序
/ k& c  N0 A, }  _
$ ~, `$ r2 ^5 b! c5 ^; H6 l在NXP的UsingFlexIO to Drive 8080 Bus Interface LCDModule文档中同样也提到了8080接口(P6)，我找到的介绍8080接口的官方文档，就只有NXP这个文档。文档下载链接见问末尾。
$ y0 Y  U; L  e+ d) o* _

  W. {% j+ _% `6 U( f) h& E4 k

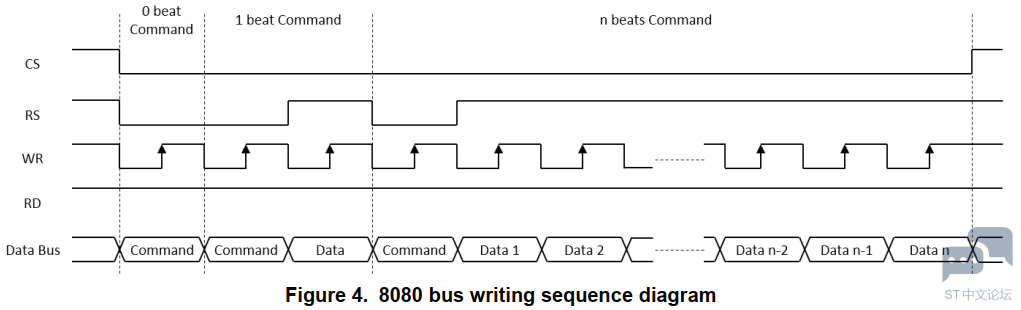

▲写时序

( e5 P& \6 ?! E: p. J- e

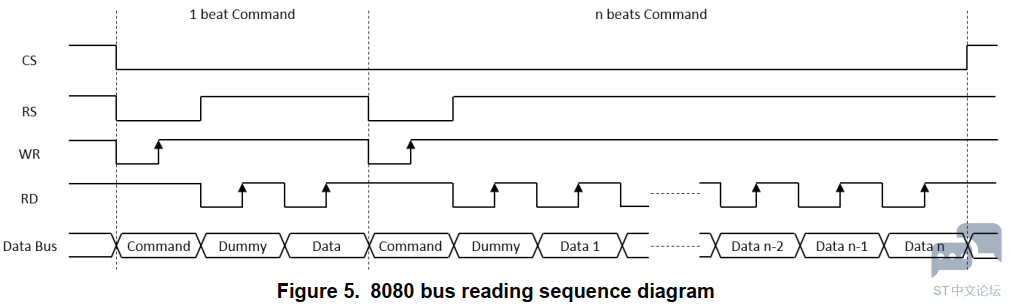

▲读时序

4 C/ A2 m8 [4 ~  g2 c1 p; d03、使用FSMC驱动8080接口
% X. w( B6 a0 Y0 K

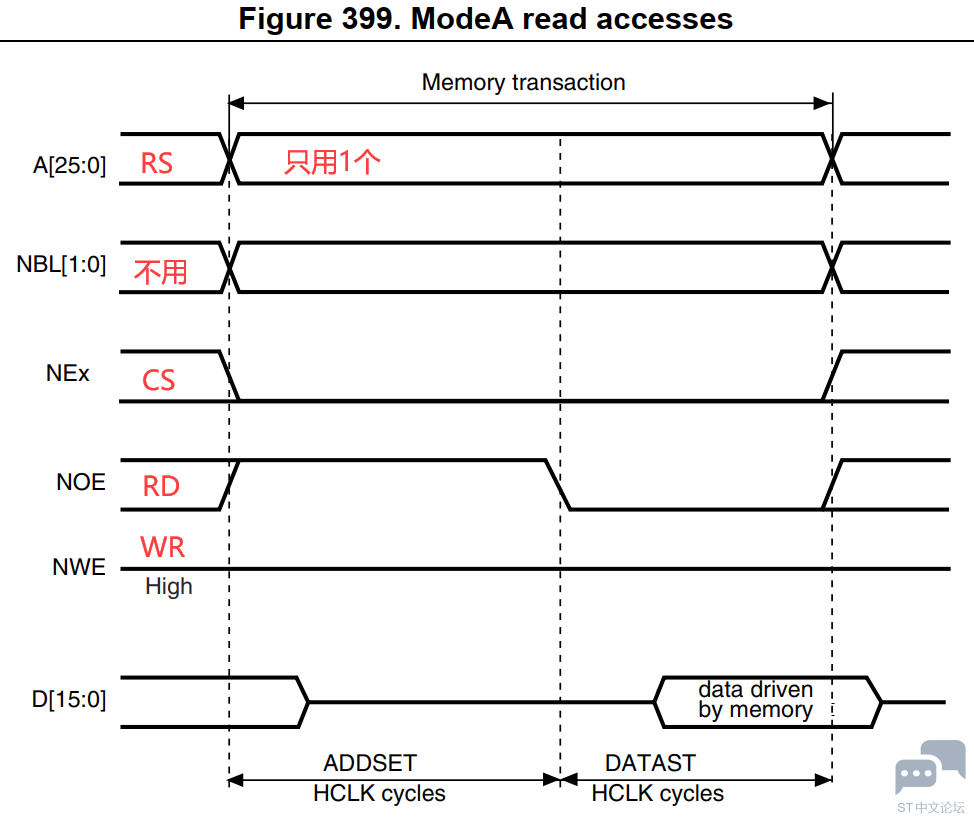

; P  r# i9 ]& J  v. K▲读时序
/ Z  l  ?9 [! K9 I5 e$ O0 `

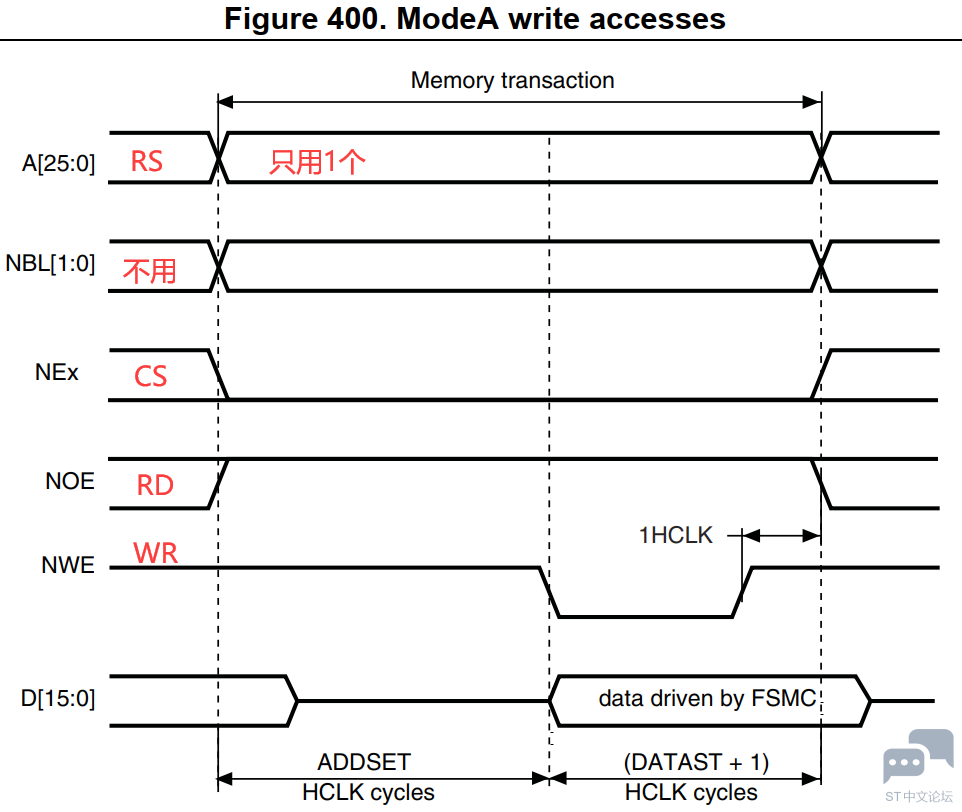

5 T4 J" {& X" x9 p, |▲写时序

04、颜色模式
7 W9 n& o* C, q8 S- U5 m4.1RGB565

每个像素用16比特位表示，占2个字节，RGB分量分别使用5位、6位、5位
: F: @7 R, L( j1 h8 V
3 G/ h5 k* O6 A  a' P

: K0 U  c) V" o4.1RGB888
- x; t2 I8 a/ ^3 [/ t
6 S% i" L# A9 l& G; e每个像素用8比特位表示，占1个字节，注意：在内存中RGB各分量的排列顺序为：BGRBGR BGR ......
