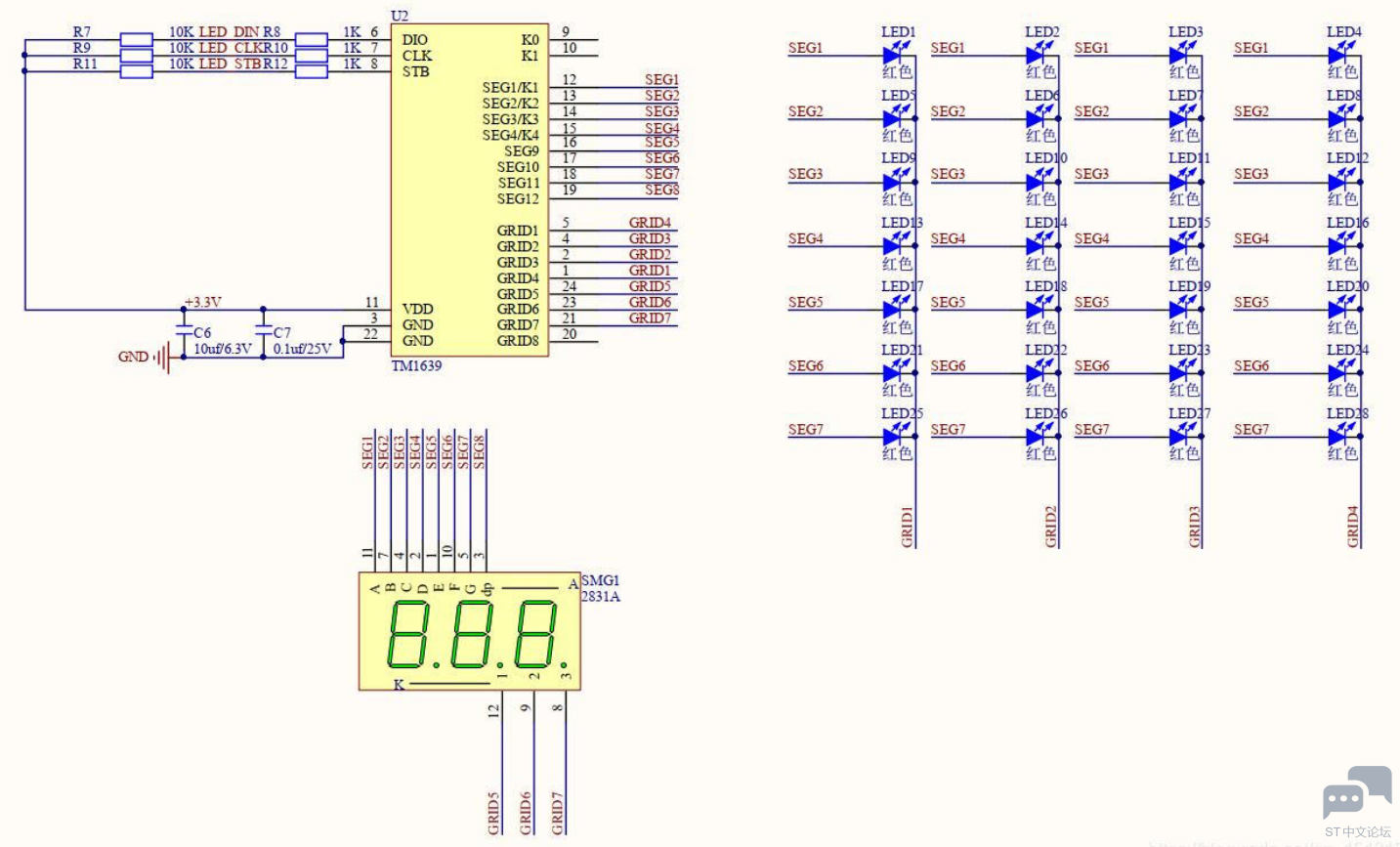

一、原理图



二、程序代码

1. #include "led.h"

2. #include "delay.h"

3.

4. void led_init(void)

5. {

6.         GPIO_InitTypeDef  GPIO_InitStructure;

7.

8.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA|RCC_APB2Periph_AFIO, ENABLE);         //使能PB,PE端口时钟

9.

10.         GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

11.

12.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0|GPIO_Pin_4|GPIO_Pin_5;

13.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

14.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

15.         GPIO_Init(GPIOA, &GPIO_InitStructure);

16.         GPIO_SetBits(GPIOA,GPIO_Pin_0|GPIO_Pin_4|GPIO_Pin_5);

17. }

18.

19.

20. void led_write_data(u8 data)

21. {

22.         u8 i;

23.         for(i=0;i<8;i++)

24.         {

25.                 led_clk=0;

26.                 if(data&0x01)

27.                         led_dio=1;

28.                 else

29.                         led_dio=0;

30.                 data>>=1;

31.                 led_clk=1;

32.         }

33. }

34.

35. void led_show_data(u8 *showData,u8 length)

36. {

37.         u8 i;

38.         led_stb=0;

39.         led_write_data(0x40);                                //设置数据命令

40.         led_stb=1;

41.         led_stb=0;

42.         led_write_data(0xc0);                                //设置显示地址

43.

44.         for(i=0;i<length;i++)

45.                 led_write_data(showData<i>);                //设置显示数据

46.

47.

48.         led_stb=1;

49.         led_stb=0;

50.         led_write_data(LED_ON|LED_BRIGHTNESS_3);                //设置显示控制命令

51.         led_stb=1;

52. }</i>

复制代码

1. int main(void)

2. {

3.         u8 ledData[16];

4.         delay_init();

5.         led_init();

6.

7.         while(1)

8.         {

9.                 ledData[0]=0xff;

10.                 ledData[1]=0xff;

11.                 ledData[2]=0xff;

12.                 ledData[3]=0xff;

13.                 ledData[4]=0xff;

14.                 ledData[5]=0xff;

15.                 ledData[6]=0xff;

16.                 ledData[7]=0xff;

17.                 ledData[8]=0xff;

18.                 ledData[9]=0xff;

19.                 ledData[10]=0xff;

20.                 ledData[11]=0xff;

21.                 ledData[12]=0xff;

22.                 ledData[13]=0xff;

23.                 ledData[14]=0xff;

24.                 ledData[15]=0xff;

25.

26.                 led_show_data(ledData,sizeof(ledData));

27.                 delay_ms(1000);

28.                 ledData[0]=0x00;

29.                 ledData[1]=0x00;

30.                 ledData[2]=0x00;

31.                 ledData[3]=0x00;

32.                 ledData[4]=0x00;

33.                 ledData[5]=0x00;

34.                 ledData[6]=0x00;

35.                 ledData[7]=0x00;

36.                 ledData[8]=0x00;

37.                 ledData[9]=0x00;

38.                 ledData[10]=0x00;

39.                 ledData[11]=0x00;

40.                 ledData[12]=0x00;

41.                 ledData[13]=0x00;

42.                 ledData[14]=0x00;

43.                 ledData[15]=0x00;

44.

45.                 led_show_data(ledData,sizeof(ledData));

46.                 delay_ms(1000);

47.

48.         }

49. }

50.

51.
