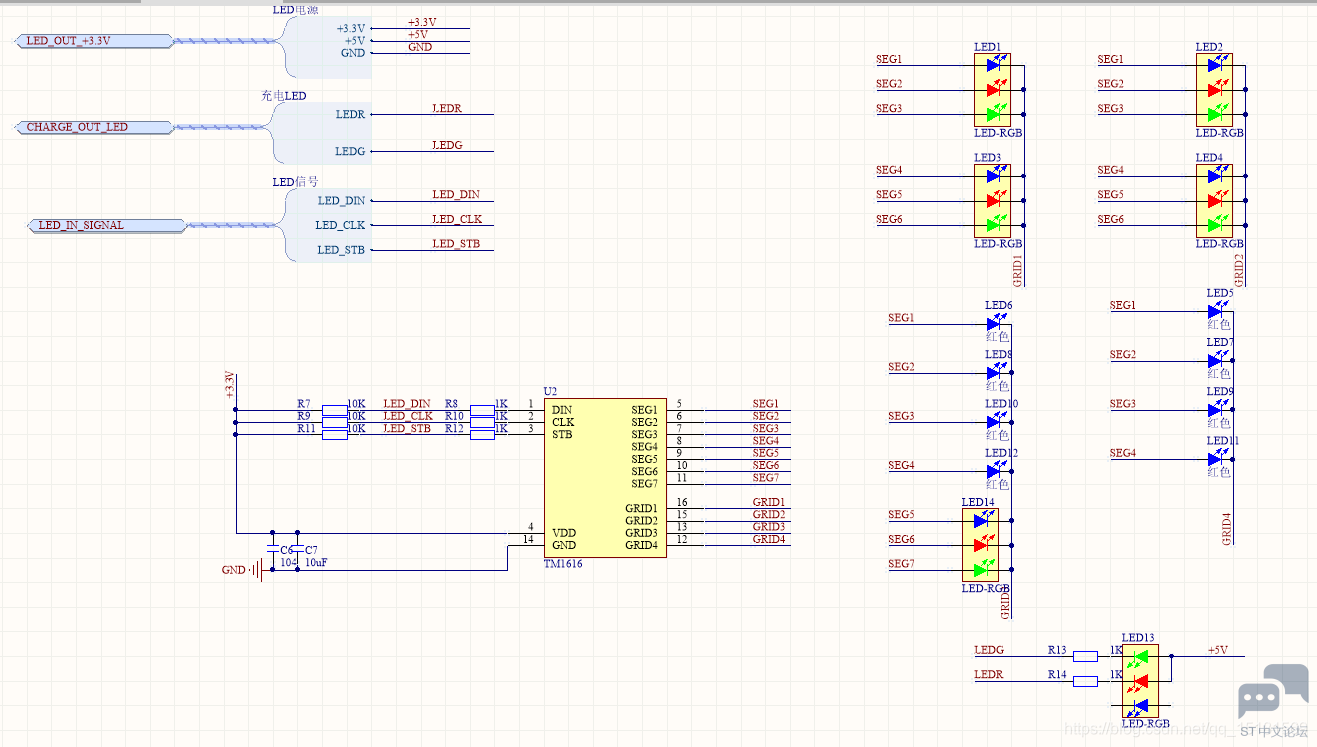

一、TM1616原理图

1 y$ ]$ J3 v5 k
- `  @0 H% U5 g5 j5 t
二、驱动程序
7 ?/ [' l: H7 n" {; z# v

1. #include "led.h"
   ; i0 {# F  L/ L7 p$ {" [
2.

3.

4. void led_init(void)

5. {

6.         GPIO_InitTypeDef  GPIO_InitStructure;

7.

8.         RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOC|RCC_AHB1Periph_GPIOD|RCC_AHB1Periph_GPIOE, ENABLE);

9.

10.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;

11.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_OUT;

12.         GPIO_InitStructure.GPIO_OType = GPIO_OType_PP;
    $ F$ x% K" N7 j, w0 D0 `
13.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;
    4 b. W, W3 F5 N" X& m7 K/ J' b3 e
14.         GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_UP;
    1 c: @6 n, @! k. j7 m' E/ l, G
15.         GPIO_Init(GPIOC, &GPIO_InitStructure);

16.
    8 p) o4 W  @0 ?( [0 i# a
17.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;
    ' W, d' b4 S+ b* P
18.         GPIO_Init(GPIOD, &GPIO_InitStructure);
    8 b9 A; H  _1 U: K# d
19.

20.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;

21.         GPIO_Init(GPIOE, &GPIO_InitStructure);

22.
    . j3 @# x6 z+ V; F! H1 U
23.         GPIO_SetBits(GPIOC,GPIO_Pin_0);

24.         GPIO_SetBits(GPIOD,GPIO_Pin_13);
    ( b+ ^, [( t; G5 @! Z5 I
25.         GPIO_SetBits(GPIOE,GPIO_Pin_6);

26. }
    - _6 _. [+ o/ z7 s. ^& U
27.

28. void led_delay(u8 i)

29. {
    9 N* r4 p4 l# M, I& |  j) m
30.         while(i>0)
    ; v4 d( f: R" b! u3 R
31.                 i--;

32. }
    3 c- `# k+ c: K' F; I
33.

34. void led_write_data(u8 data)

35. {
    8 i6 S4 }5 M: U: l: k5 }# v
36.         u8 i;
    " |/ m2 _9 \6 i( Y; H7 L
37.         for(i=0;i<8;i++)
    ! c# {# j' Z  o( ?# V
38.         {
    4 W5 |. Q  H1 N& ]
39.                 led_clk=0;

40.                 if(data&0x01)
    & N# J5 O5 J$ D7 }) U$ N/ q7 L* A2 D5 I
41.                         led_dio=1;

42.                 else

43.                         led_dio=0;
    . L6 I( J( b/ z1 ]
44.                 data>>=1;

45.                 led_delay(2);
    $ x' l% e7 ?4 ^/ D# O
46.                 led_clk=1;

47.         }

48. }

49.
    ! L! D: ^, q! x) j
50. void led_show_data(u8 *showData)
    * j% g+ \6 H& ]: ~; v( p
51. {
      y2 P' w4 q7 {2 G+ E
52.         led_stb=0;
    6 a( J! r0 V( Y7 n4 i/ a
53.         led_delay(2);
      c  _2 d! C  L
54.         led_write_data(0x00);                                //设置数据命令
    " e% o$ I4 f- {  z  |
55.         led_stb=1;
    5 |4 J+ Z: I' _/ ?
56.         led_delay(2);
    : f! t) R& H4 N9 p& s3 y
57.         led_stb=0;

58.         led_delay(2);

59.         led_write_data(0x40);                                //设置数据命令

60.         led_stb=1;

61.         led_delay(2);

62.         led_stb=0;

63.         led_delay(2);
    0 n  l7 h% ^* x
64.         led_write_data(0xc0);                                //设置显示地址

65.

66.

67.         led_write_data(showData[0]);                //设置显示数据

68.         led_write_data(0X00);                //设置显示数据

69.         led_write_data(showData[1]);                //设置显示数据
    # X/ Q/ j: A  n; S# G6 F
70.         led_write_data(0X00);                //设置显示数据

71.         led_write_data(showData[2]);                //设置显示数据
    1 s( |: f5 C5 R* c
72.         led_write_data(0X00);                //设置显示数据

73.         led_write_data(showData[3]);                //设置显示数据

74.

75.         led_stb=1;
    2 A0 L6 B8 M% n3 z2 a- l
76.         led_delay(2);

77.         led_stb=0;

78.         led_delay(2);
      V* T, K! W3 i/ \" Z
79.         led_write_data(LED_ON|LED_BRIGHTNESS_3);                //设置显示控制命令

80.         led_stb=1;

81.         led_delay(2);
    3 y3 l! v, b3 W1 E2 A
82. }

83.

84.
      q1 X) b; x; L, h- j6 |
85.
