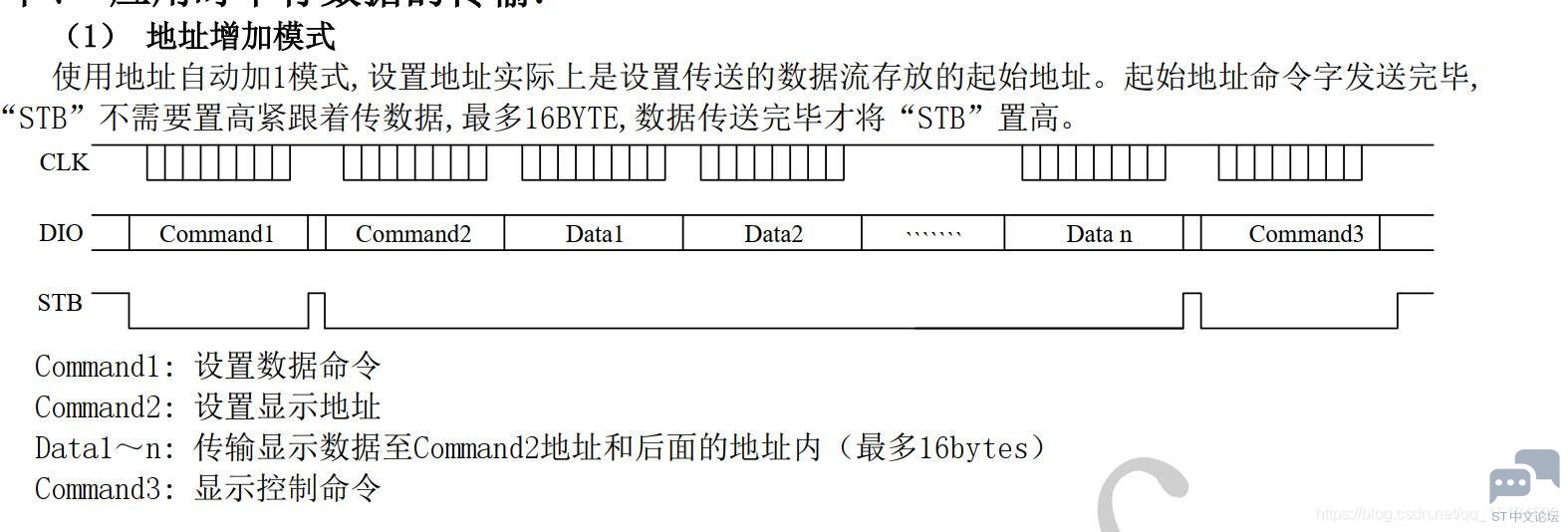

一、TM1639时序图



二、时序模拟代码

1. void led_init(void)

2. {

3.         GPIO_InitTypeDef  GPIO_InitStructure;

4.

5.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB|RCC_APB2Periph_AFIO, ENABLE);         //使能PB,PE端口时钟

6.

7.         GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable, ENABLE);

8.

9.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7;

10.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

11.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

12.         GPIO_Init(GPIOB, &GPIO_InitStructure);

13.         GPIO_SetBits(GPIOB,GPIO_Pin_5|GPIO_Pin_6|GPIO_Pin_7);

14. }

15.

16.

17. void led_write_data(u8 data)

18. {

19.         u8 i;

20.         for(i=0;i<8;i++)

21.         {

22.                 led_clk=0;

23.                 if(data&0x01)

24.                         led_dio=1;

25.                 else

26.                         led_dio=0;

27.                 data>>=1;

28.                 led_clk=1;

29.         }

30. }

31.

32. void led_show_data(u8 *showData,u8 length)

33. {

34.         u8 i;

35.         led_stb=0;

36.         led_write_data(0x40);                                //设置数据命令

37.         led_stb=1;

38.         led_stb=0;

39.         led_write_data(0xc0);                                //设置显示地址

40.

41.         for(i=0;i<length;i++)

42.                 led_write_data(showData<i>);                //设置显示数据

43.

44.

45.         led_stb=1;

46.         led_stb=0;

47.         led_write_data(LED_ON|LED_BRIGHTNESS_3);                //设置显示控制命令

48.         led_stb=1;

49. }

50.

51.

52.

53. </i>
