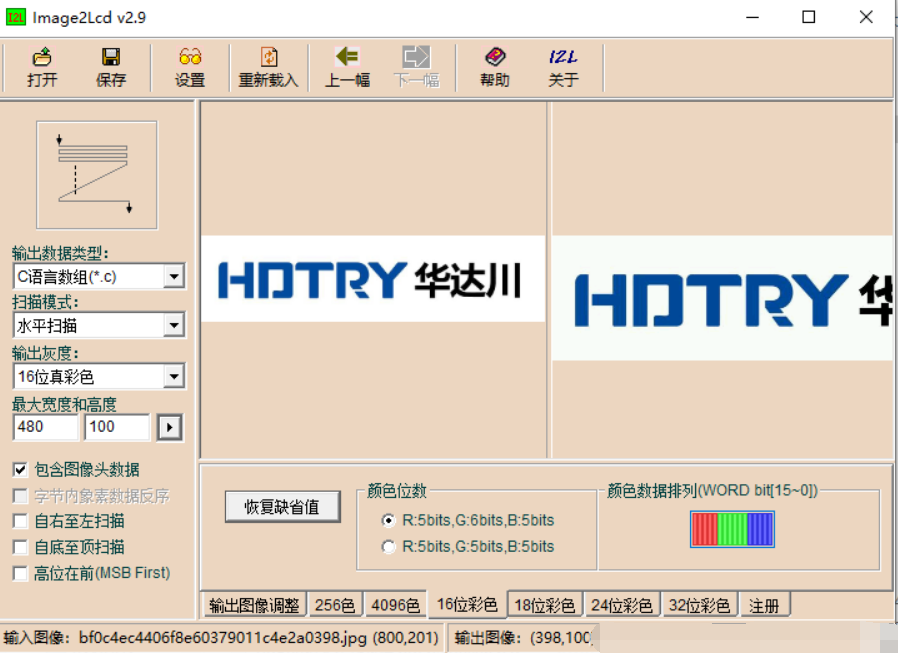

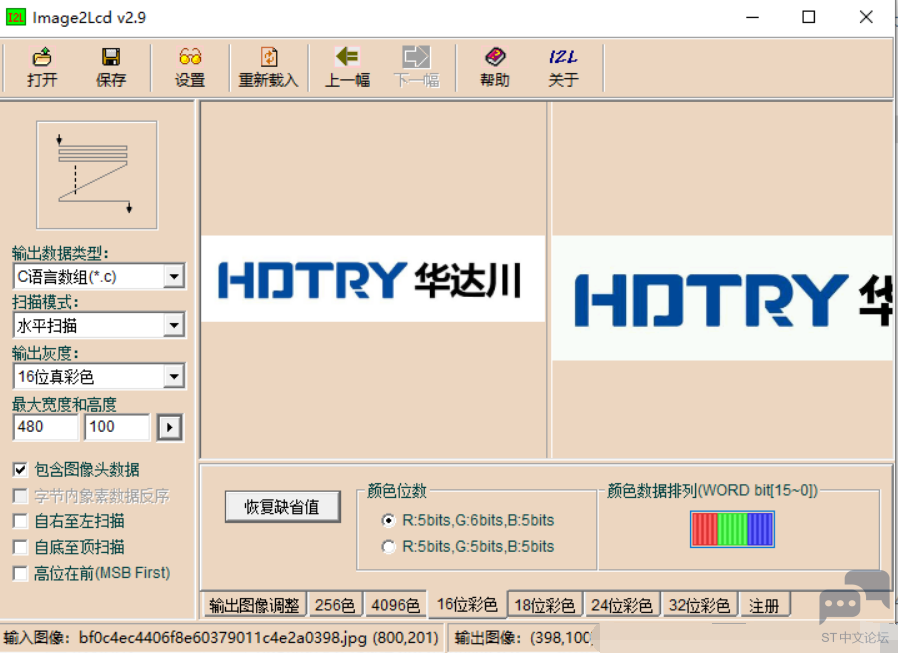

一、软件取模参考

% H2 `% _- Q8 K( d5 @
; t- u# W, u" v  L
二、软件代码

1. //4096色/16位真彩色/18位真彩色/24位真彩色/32位真彩色
   6 x+ `) D- N9 m, `+ x; U: [
2. //图像数据头结构体
   # M; Z3 D. i+ H
3. __packed typedef struct _HEADCOLOR

4. {
   ! H7 F% X8 [" Y+ S
5.    unsigned char scan;

6.    unsigned char gray;
   ) O- {% F4 ]+ m; O2 R
7.    unsigned short w;
   % E; q0 |* \" }0 T) h& T6 b
8.    unsigned short h;
   ) q1 V  U6 v2 t; g( F! t( C% O) Q
9.    unsigned char is565;
   . X& L& k1 Q) w
10.    unsigned char rgb;

11. }HEADCOLOR;
    - @4 e( D0 L. {) H2 A: t# M
12. //scan: 扫描模式

13. //Bit7: 0:自左至右扫描，1:自右至左扫描。
    . Y% n9 L5 H, Q. t
14. //Bit6: 0:自顶至底扫描，1:自底至顶扫描。
    5 ~. M% h4 W  [2 W7 w
15. //Bit5: 0:字节内象素数据从高位到低位排列，1:字节内象素数据从低位到高位排列。
    ( P3 I. P9 X! i
16. //Bit4: 0:WORD类型高低位字节顺序与PC相同，1:WORD类型高低位字节顺序与PC相反。

17. //Bit3~2: 保留。
    ! A& x# r* `$ e3 O
18. //Bit1~0: [00]水平扫描，[01]垂直扫描，[10]数据水平,字节垂直，[11]数据垂直,字节水平。

19. //gray: 灰度值

20. //   灰度值，1:单色，2:四灰，4:十六灰，8:256色，12:4096色，16:16位彩色，24:24位彩色，32:32位彩色。
    0 v+ i, E1 P, \$ y- {3 F' f, s
21. //w: 图像的宽度。

22. //h: 图像的高度。
    * h$ D0 h. ]; v) G$ `
23. //is565: 在4096色模式下为0表示使用[16bits(WORD)]格式，此时图像数据中每个WORD表示一个象素；为1表示使用[12bits(连续字节流)]格式，此时连续排列的每12Bits代表一个象素。
    8 ?. ^. e8 ^$ }' y! H
24. //在16位彩色模式下为0表示R G B颜色分量所占用的位数都为5Bits，为1表示R G B颜色分量所占用的位数分别为5Bits,6Bits,5Bits。

25. //在18位彩色模式下为0表示"6Bits in Low Byte"，为1表示"6Bits in High Byte"。
    ) _2 ~  y, x0 e" @
26. //在24位彩色和32位彩色模式下is565无效。

27. //rgb: 描述R G B颜色分量的排列顺序，rgb中每2Bits表示一种颜色分量，[00]表示空白，[01]表示Red，[10]表示Green，[11]表示Blue。

28.

29. void image_display(u16 x,u16 y,u8 * imgx);//在指定位置显示图片

30. void image_show(u16 xsta,u16 ysta,u16 xend,u16 yend,u8 scan,u8 *p);//在指定区域开始显示图片

31. u16 image_getcolor(u8 mode,u8 *str);//获取颜色

复制代码

1. //从8位数据获得16位颜色
   , T! k+ |! a% |, Q2 W5 J/ {- F
2. //mode:0,低位在前,高位在后.
   ) K' T9 u. U) _% d4 t0 P  i) R
3. //     1,高位在前,低位在后.

4. //str:数据

5. u16 image_getcolor(u8 mode,u8 *str)

6. {

7.         u16 color;

8.         if(mode)

9.         {

10.                 color=((u16)*str++)<<8;

11.                 color|=*str;

12.         }else

13.         {
    . Q% }: r& f6 A# x
14.                 color=*str++;

15.                 color|=((u16)*str)<<8;

16.         }

17.         return color;
    3 h! h7 Y- E$ N% I% A9 B" t$ ^& ~8 k
18. }

19. //在液晶上画图（仅支持：从左到右，从上到下 or 从上到下，从左到右 的扫描方式！）
    ' m/ Q  n  Z1 c5 o1 V
20. //xsta,ysta,width,height:画图区域
    # I2 L: ?; |1 z. f$ ~9 X
21. //scan:见image2lcd V2.9的说明.
    ) F+ A+ i" Q% r2 ~% c" A
22. //*p:图像数据

23. void image_show(u16 xsta,u16 ysta,u16 width,u16 height,u8 scan,u8 *p)
    # F7 a0 n7 ~/ U+ }
24. {
    7 ~( M& k) n$ a0 j) H' l6 y
25.         u32 i;

26.         u32 len=0;

27.         if((scan&0x03)==0)//水平扫描
    # `' Z6 P  A* |$ n4 V
28.         {

29.                 LCD_Scan_Dir(L2R_U2D);//从左到右,从上到下

30.                 LCD_Set_Window(xsta,ysta,width,height);
    ; }) r& a6 I4 S- a, s) T0 r! \! c
31.                 LCD_SetCursor(xsta,ysta);//设置光标位置
    & a+ E" u7 I# L% v! W
32.
    ; y: A' ]% r- f5 v
33.         }else  //垂直扫描
    5 k6 w# @. j$ O" @) O$ ~1 r# [
34.         {

35.                 LCD_Scan_Dir(U2D_L2R);//从上到下,从左到右
    2 ]& Q, ]. b& w  c2 o- w' ]5 d
36.                 LCD_Set_Window(xsta,ysta,width,height);
    8 B; @: s" T. y+ U
37.                 LCD_SetCursor(xsta,ysta);//设置光标位置
    4 t5 Z+ ~3 h" r$ i( D$ V7 J+ J
38.         }

39.         LCD_WriteRAM_Prepare();           //开始写入GRAM
    + x/ {$ Q& l3 R/ ~
40.         len=width*height;                        //写入的数据长度

41.         for(i=0;i<len;i++)
    ( d# A/ l  `0 _$ b
42.         {

43.                 LCD_WR_DATA(image_getcolor(scan&(1<<4),p));
    # W) H+ @' h6 G' ]) y* c
44.                 p+=2;

45.         }
    0 X( n+ g% V% y* a" v
46.         LCD_Set_Window(0,0,lcddev.width,lcddev.height);

47. }

48.
    . S, a: Q" R4 h( `. \
49. //在指定的位置显示一个图片
    . T' L9 H" l7 l
50. //此函数可以显示image2lcd软件生成的任意16位真彩色图片.
    / s8 k) ^- o4 p  B5 ?7 {
51. //限制:1,尺寸不能超过屏幕的区域.

52. //     2,生成数据时不能勾选:高位在前(MSB First)
    ; v$ i& Z5 H1 Q4 |+ v
53. //     3,必须包含图片信息头数据

54. //x,y:指定位置

55. //imgx:图片数据(必须包含图片信息头,"4096色/16位真彩色/18位真彩色/24位真彩色/32位真彩色”的图像数据头)

56. //注意:针对STM32,不能选择image2lcd的"高位在前(MSB First)"选项,否则imginfo的数据将不正确!!
    9 v$ ?9 X/ u6 ?0 T9 h
57. void image_display(u16 x,u16 y,u8 * imgx)

58. {
    3 y6 [( [3 P9 [3 t
59.         HEADCOLOR *imginfo;
    $ N6 a" H/ d5 p
60.          u8 ifosize=sizeof(HEADCOLOR);//得到HEADCOLOR结构体的大小

61.         imginfo=(HEADCOLOR*)imgx;

62.          image_show(x,y,imginfo->w,imginfo->h,imginfo->scan,imgx+ifosize);
    % I: y3 [1 w- W/ E, e6 E; u
63. }

复制代码

# O% z7 Y" p3 y) X  i2 }3 b8 j三、函数调用
- M( R, Z0 m% m  F

1. int main(void)
   1 y) m6 j2 v/ l1 |- u9 [- K! @
2. {
   0 ?: H! D6 r- x1 d9 N- s: t5 O
3.         HEADCOLOR *imginfo;

4.         NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);//设置系统中断优先级分组2

5.         delay_init(168);      //初始化延时函数
   3 ^: {$ S" ]* a2 h% D' m
6.         uart_init(115200);                //初始化串口波特率为115200
   2 a0 h4 j: v: r  N$ J3 A# l. ^
7.         imginfo=(HEADCOLOR*)gImage_image2;        //得到文件信息

8.          LCD_Init();           //初始化LCD FSMC接口
   5 F) u+ J0 Z* f$ a+ x1 `
9.
   & f. D: x, x2 W1 c6 x
10.

11.         image_display(0,400,(u8*)gImage_image2);//在指定地址显示图片
    ; t: q' h9 f! N- U
12.           while(1)
    + y, J) B6 e+ W+ V* F1 r
13.         {

14.
    0 ^+ ^! G8 J4 z' o& k, `1 ^/ ]
15.                 delay_ms(10);
    ( n3 I5 B! D; Y- z! k) N3 N2 S! g
16.         }

17. }


复制代码
