文章简介:	STM32Cube安装教程

4 软件安装
& E) C( u. u( z4.1 STM32H7系统的优势
STM32系列向来是单片机业界内的标杆型开发板， STM32H743单片机基于32位处理器480 MHz的Arm® Cortex®-M7内核（具有双精度浮点单元），带有FPU图形加速器。
内存系统选用了2MB的Flash以及1MB的RAM（864KB User）。
同时采用了双16KB的Cache缓存（16 KB的I-缓存 +16 KB的D-缓存），用于连接CPU与内存，CPU需要再次使用该部分数据时可从Cache中直接调用，这样就避免了重复存取数据，减少了CPU的等待时间，提高外部存储器的执行性能。
随着主频以及RAM和ROM的提高，使得MCU在处理数据时的延迟降低50%，而丰富的外围设备接口以及强大的RAM也可以支持同时接入更多设备，实现一块单片机电路操作更多的外设，能大大减少仪器内设备占用的体积。
外设支持：多达35个通信接口包括FD-CAN、USB 2.0高速/全速、以太网MAC、摄像头接口。2个双通道12位DAC，3通道快速16位ADC，16位高精度定时器上的多个16位和32位定时器运行频率高达480 MHz，拥有240个引脚的LQFP封装基本能一块芯片电路板就满足大部分的功能需求。


ST意法半导体公司为了推广其芯片，专门开发了一整套免费的STM32配套使用方案，上至编写程序使用的STM32CubeIDE，下至烧录程序用的ST-Link下载器。在使用这套STM配套的单片机使用方案时，严密的连贯性以及人性化的界面操作使人爱不释手。
STM32CubeIDE相较于KEIL，首先引脚配置可通过图形化设置，不需要再去计算系统时钟该怎么分频，大大缩短了首次使用的耗费时间。其次STM32CubeIDE会自动将引脚初始化匹配至HAL库，也就是只需在界面中选择好某个引脚的模式，就可以在代码中用HAL库中封装好的集成函数对其进行控制。
同时STM32CubeIDE基于Java编程平台Eclipse，该平台IDE支持安装插件，更换主题，自动补充所需函数等操作，友好的用户交互环境，能使得调试单片机时心情舒畅。
如果搭配VSCode作为文本编辑器使用，能享受更加友好的IDE使用环境，同时还支持GIT代码系统管理，SVN储存代码工程，加密工程输出内容，自动优化代码风格等功能，详见《VSCode使用教程》。
当然ST-Link相较之前使用的RS232或J-Link也要方便不少，首先其支持在STM32CubeIDE中一键烧录，同时ST-Link能支持SWD，Flash，J-Link等多种烧录方式，占用的下载引脚也少。ST-Link还自带了专门给生产部门使用的STM32CubeProgrammer，详见《STM32CubeProgrammer使用教程》。


4 T- ^& v5 \1 U3 A5 C4.2 STM32CubeIDE功能简介
STM32CubeIDE是ST官方免费提供的用于开发STM32的集成开发环境，其基于Eclipse或GNU C/C++工具链等开源解决方案，包括编译报告功能和高级调试功能。它还集成了其他工具，如STM32CubeMX、TrueSTUDIO。


STM32CubeIDE在STM32中运用越来越普遍，其相对keil软件，有以下优势：
①直观的STM32微控制器的选择和时钟树配置；
②图形化配置外围设备和中间件的功能模式和参数：STM32微控制器选择，引脚分配，时钟，IP和中间件配置，项目创建和初始化代码的生成。
③STM32CubeIDE代码管理系统基于平台Eclipse优于KEIL：支持ECLIPSE的™插件，GNU C / C ++中ARM®工具链和GDB调试器。
④调试功能比KEIL方便：CPU内核、IP寄存器和内存视图，实时变量观看视图、系统分析和实时跟踪（SWV），CPU故障分析工具；
⑤STM32CubeIDE为完全免费的STM官方软件，只需使用STM芯片搭配正版的J-Link或ST-Link下载器就可使用。
4.2 STM32CubeIDE环境搭建
STM32CubeIDE的Eclipse基于JAVA的JRE运行平台，因此需要先安装JRE软件。本教程基于64位Windows系统编写，请将系统更新至64位系统再安装“jre-8u191-windows-x64.exe”，32位系统只能安装烧录软件STM32CubeProgrammer。
双击“jre-8u191-windows-x64.exe”安装包，按照软件安装向导完成JRE安装。


4.3 STM32CubeIDE软件安装


需要将“st-stm32cubeide_1.5.0_8698_20201117_1050_x86_64.exe”安装包复制到英文目录下，例如桌面。双击“st-stm32cubeide_1.5.0_8698_20201117_1050_x86_64.exe”安装包，然后按照安装向导默认的勾选项完成STM32CubeIDE的安装。其中下图的安装界面不要取消默认勾选的两个选项，否则会影响J-Link和ST-Link的驱动安装。

$)B@{0F5AYRL932}_@7}04@5.png$

4.4 ST-Link简介
由于STM32Cube必须基于STM平台，且STM32会额外有一种自己的DEBUG方式-----ST-Link。这种下载方式为STM独有的下载模式，实际上就是SWD、JLink、SWIM的整合体，优点在于正版的ST-Link比正版的JLink便宜。
注意，STM32Cube只识别正版ST-Link和正版J-Link，其他下载方式均不可用。
ST-Link的连接方式分为两种，一种是通过Jlink插座连接，另一种是通过SWD连接，第二种方式比较省空间和端口，两者均需要额外接入5V电源。

1 }5 B1 I" U: V
5 STM32CudeIDE初次使用
本章节以跑马灯实验为例子，介绍如何新建STM32CudeIDE工程、配置工程文件、配置芯片时钟、配置芯片GPIO、配置Cortex-M7内核……需要的硬件工具有ST-Link、USB MINI 下载线、STM32HH743开发板、5V供电电源。


8 B! b& y$ o- j: C2 W5 u
5.1 新建STM32CudeIDE工程

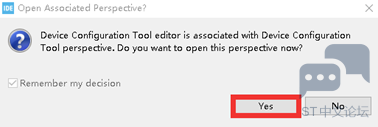

在桌面新建文件夹，命名为“LEDTest_Project”(根据实际需求选择文件夹存放路径和命名，其中路径不能包含中文),用于存放跑马灯实验的工作空间。打开STM32CubeIDE软件，点击“Browse…”按钮，选择 “LEDTest_Project”文件夹路径作为工作空间存放路径，然后点击“Launch”按钮，启动运行STM32CubeIDE。
