5.5 设置跑马灯实验引脚
跑马灯实验用到了PB0和PB1两个引脚。
5.5.1 选择GPIO功能

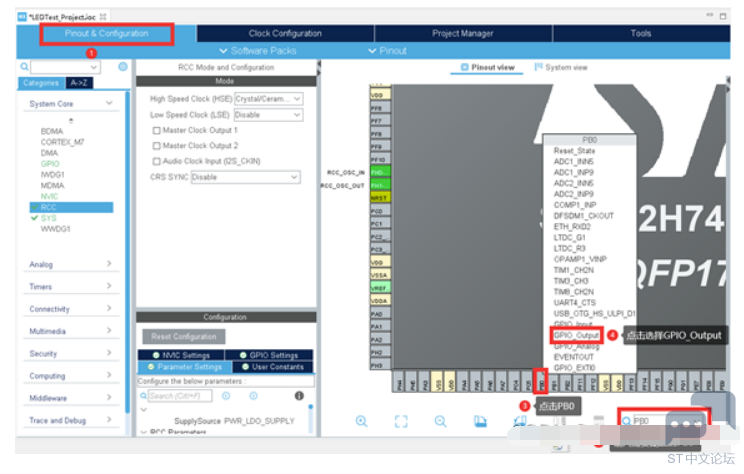

% b# F  `! o, p; s$ h. D: t点击“Pinout & Configuration”，在软件右下角的引脚搜索框输入“PB0”，此时，STM32H743IIT6可视化图的PB0引脚闪烁，点击“PB0”引脚，在弹出的PB0功能列表中选择“GPIO_Output”功能。
  u; a5 N0 o5 o) w- Q2 K

' {3 d& ^; s: G

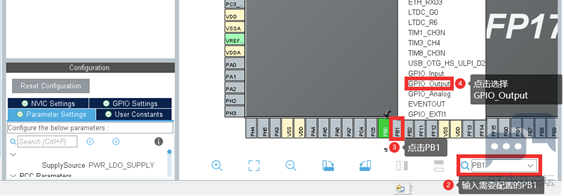

- l1 c8 p+ k4 f+ r& e同理，为PB1引脚选择“GPIO_Output”功能。

" o0 x, F% ^4 U2 C6 `

5.5.2 配置GPIO

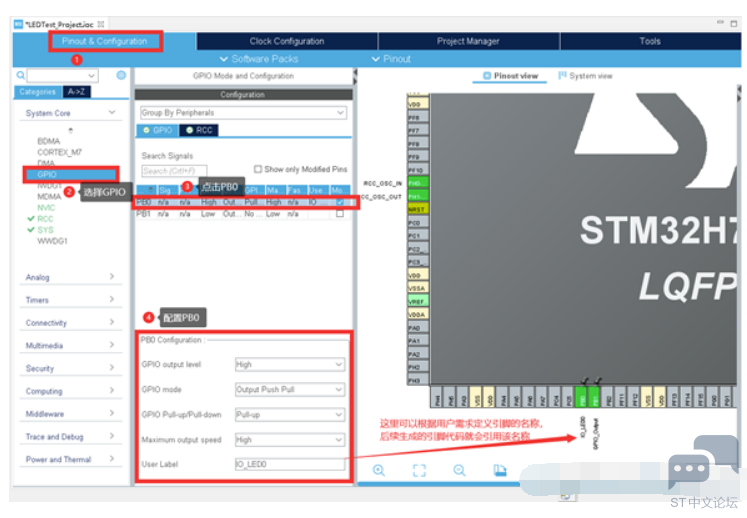

点击“Pinout & Configuration->System Core->GPIO->PB0”,在“PB0 Configuration”中，按照下图对PB0进行配置。

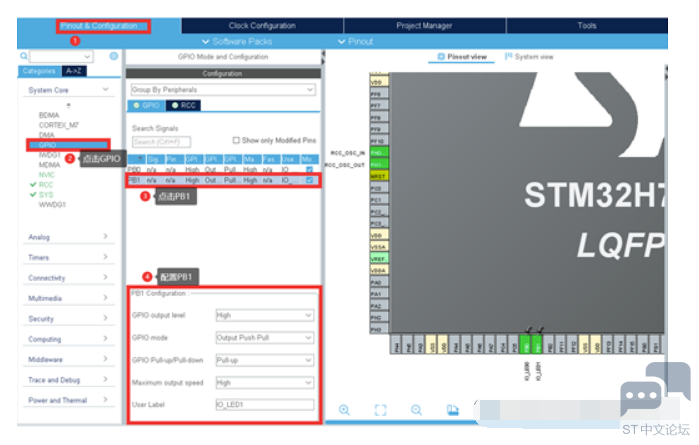

% Q  Y# u8 o* X+ k) a2 m同理，对PB1进行配置。
: O1 F. V6 o/ w& i
0 D* `2 `7 N% W0 E

# e3 ~* F+ e) k* b简单介绍“Pxx Configuration”GPIO配置项的意思：
; b  T1 p2 B# D6 R1 h7 o( jGPIO output leval：GPIO的输出电平，选High为打开高电平。
GPIO mode：选择GPIO的模式，开漏或者推挽，这边选Push Pull为推挽模式
GPIO Pull-up/Pull-down：GPIO上下拉模式，这根据电路LED选上拉模式。
Maximum output speed:GPIO的IO口响应速度。
配置高速：输出频率高，噪音大，功耗高，电磁干扰强；
7 ^0 B4 B8 s/ E* A; z配置低速：输出频率低，噪音小，功耗低，电磁干扰弱；提高系统EMI（电磁干扰）性能；例如使用9600波特率UART通信，建议速度配置为低。
) y6 k. G" u4 y; ]0 G7 Z这边由于需要用于产生LED所需的PWM波，因此选择High高速模式。
+ J: l; r1 f- U; m  z2 J& K# i9 R6 BUser Label：GPIO的程序使用标签，这个可以根据需要自行对IO的名字进行配置，例如本文这边将PB0的名称改为IO_LED0，就可以看到右边芯片对应的引脚名称也变为了IO_LED0，如有需要也可以加上大小部件的名称，命名IO口后就可以直接在程序中调用，方便日后的使用和审查。
