1.1 开发板机械尺寸
' j( c0 m  c( S3 T8 O# t; |100ASK_STM32F103_MINI是深圳百问网科技有限公司设计、研发的一款MCU多功能便携开发板。该开发板长60mm，宽24mm，小巧便携。创新采用USB供电、下载、打印调试，无需其它配件即可上手开发，如图 3.1.1 所示。
7 G$ F5 w$ ^" M8 [" f& O
% d- `2 @, S! K9 A) k1 p& n; N
* ~; ]6 U( d& h9 A6 i# w

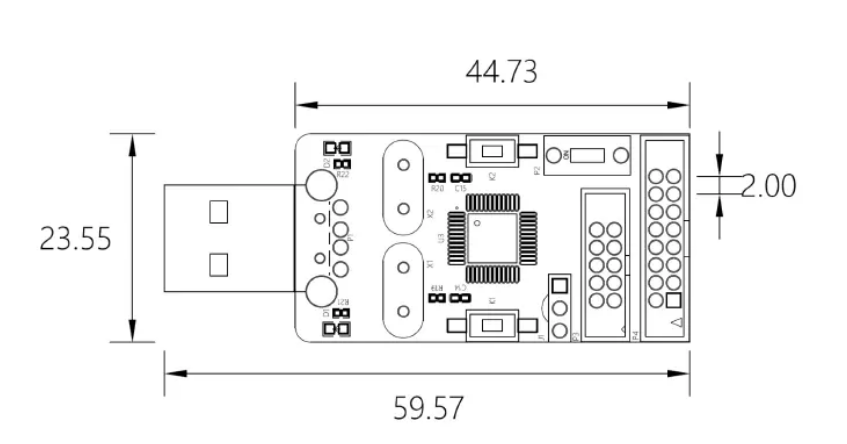

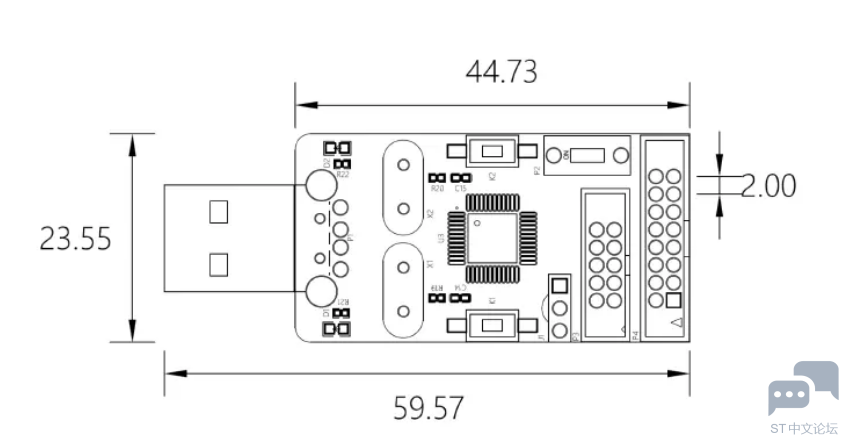

图 3.1.1 100ASK_STM32F103_MINI尺寸
# u* p/ |; W/ F
& P$ Z4 B- V7 I3 _: U1.2 开发板电气特性
" Y1 ~9 |6 f! {# z( [& m' ^3 b: l100ASK_STM32F103_MINI在出厂都进行了严格的老化测试、功能测试，板载自恢复保险丝和ESD防护，最大可能的保护开发板和USB口，下表 3.2.1 为开发板电气特性。


; g9 I/ b+ _1 \9 W

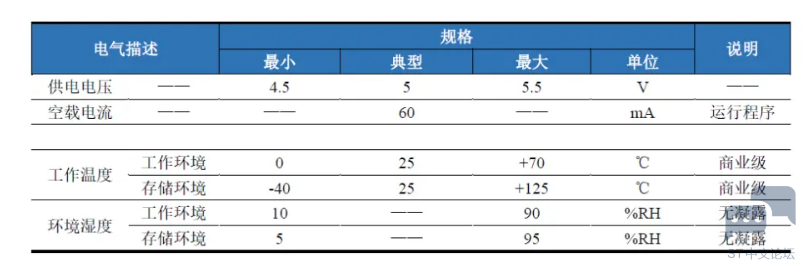

& c$ D" t4 ?( ?  J# k) c* \表 3.2.1 开发板电气特性

1.3 开发板资源介绍
100ASK_STM32F103_MINI在设计之初，尽可能的考虑稳定、性能、尺寸、用户体验、外形美观等因素，比如接口牛角座防呆、复位按键红色区分、整个开发板尽可能左右对称、分布均匀等诸多细节，经过多次改版优化，最终效果如图 3.3.1 所示。
  w, {8 j$ Z+ F3 e

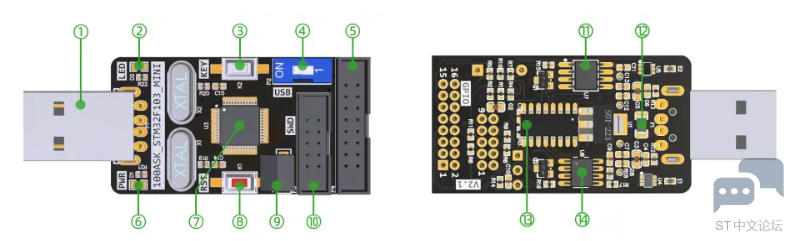

图 3.3.1 100ASK_STM32F103_MINI资源分布
下面按上图中的编号顺序，依次介绍各资源，如表 3.3.1 所示。


  M. W* G) n) _3 ~

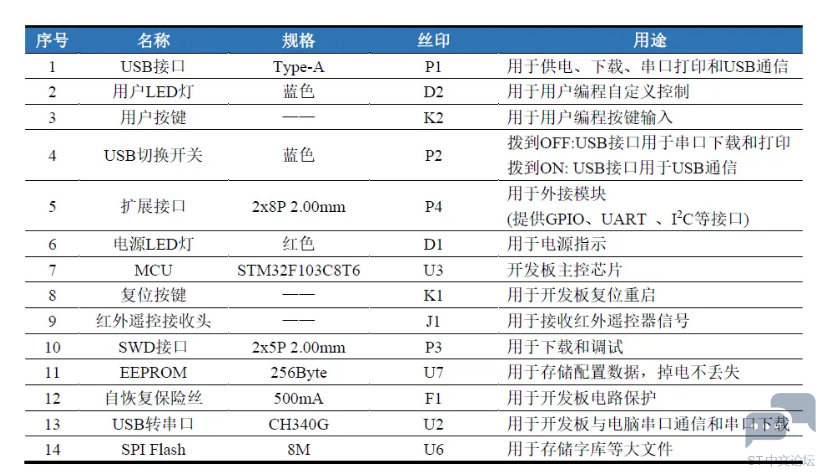

表 3.3.1 100ASK_STM32F103_MINI资源介绍

! w* m5 t: O2 z' g8 T% R* W
0 [4 b5 N1 Q7 j; ?$ T, c1.4 开发板引脚分配
' Y* |+ A* A& d2 t9 x& t2 n3 d$ o: W100ASK_STM32F103_MINI开发板将STM32F103C8T6的48引脚几乎都全使用了，下表 3.4.1 按功能模块将引脚进行分类，方便读者快速查找。“引脚名称”为该引脚的官方名称，“引脚网络”为该引脚在原理图中，根据实际功能取的别名，“引出位置”为该引脚在开发板中哪个排针的哪个位置引出。

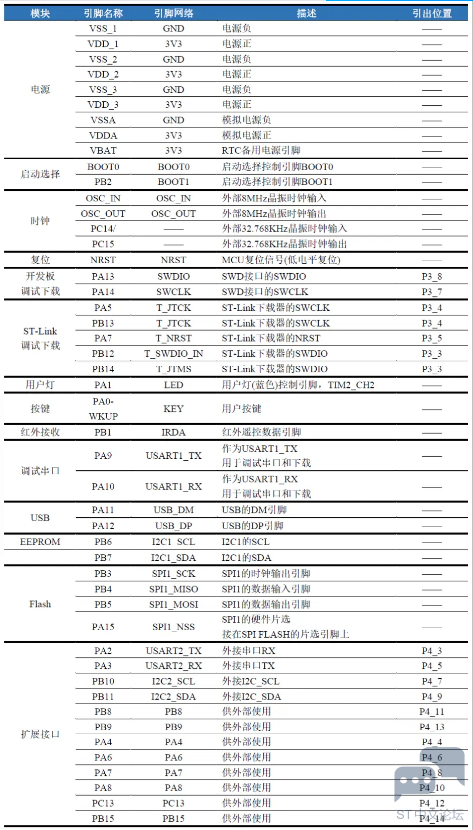

" N3 h) M& I9 L表 3.4.1 100ASK_STM32F103_MINI引脚分配
