生成例程
; R4 \7 F2 p+ Q使用STM32CUBEMX生成例程，这里使用NUCLEO-F103RB开发板。

- g6 I  x9 \  E3 v# {

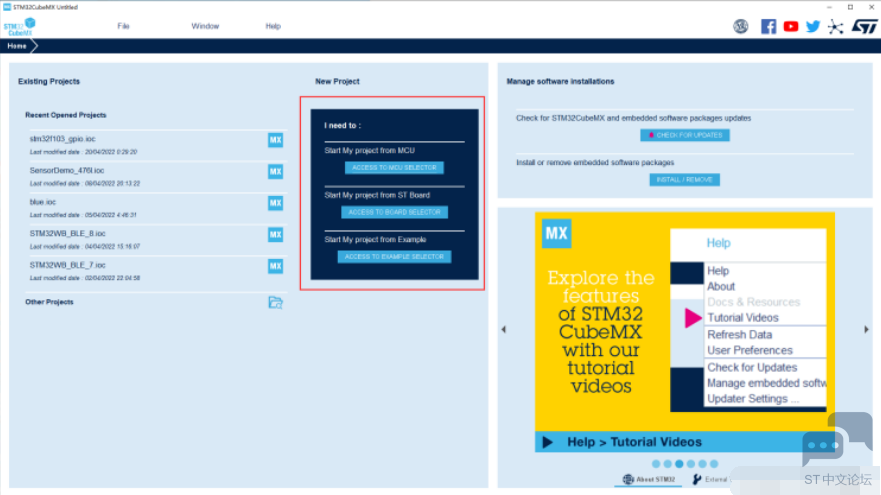

新建一个工程，这里有3种新建工程方式。
& Q; j4 S0 }0 S. N5 n$ b& @● 基于MCU新建工程
" p, ]  Q$ u0 |$ W" n5 f  b3 G● 基于ST模块新建工程
2 K' @) i" _1 F! q● 基于案例新建工程

8 [: b( R1 m4 k5 }/ B! f
/ z  X5 X9 F+ y% A

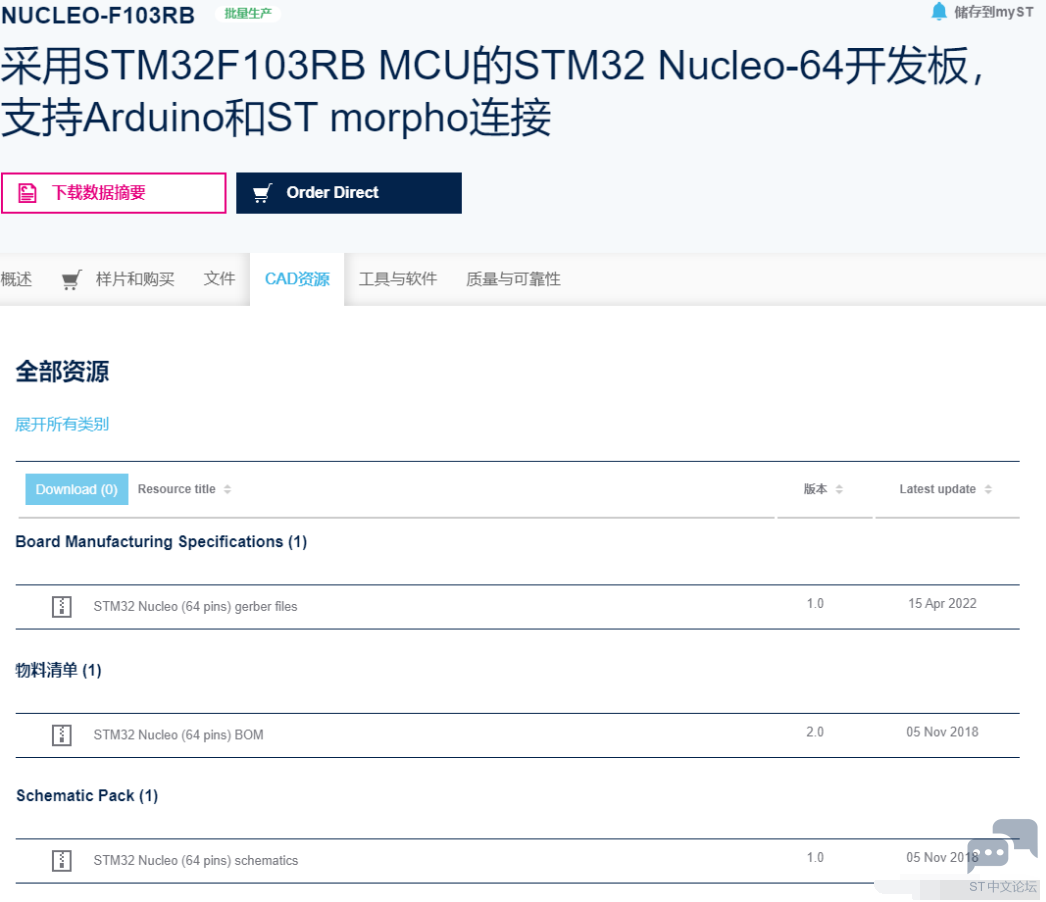

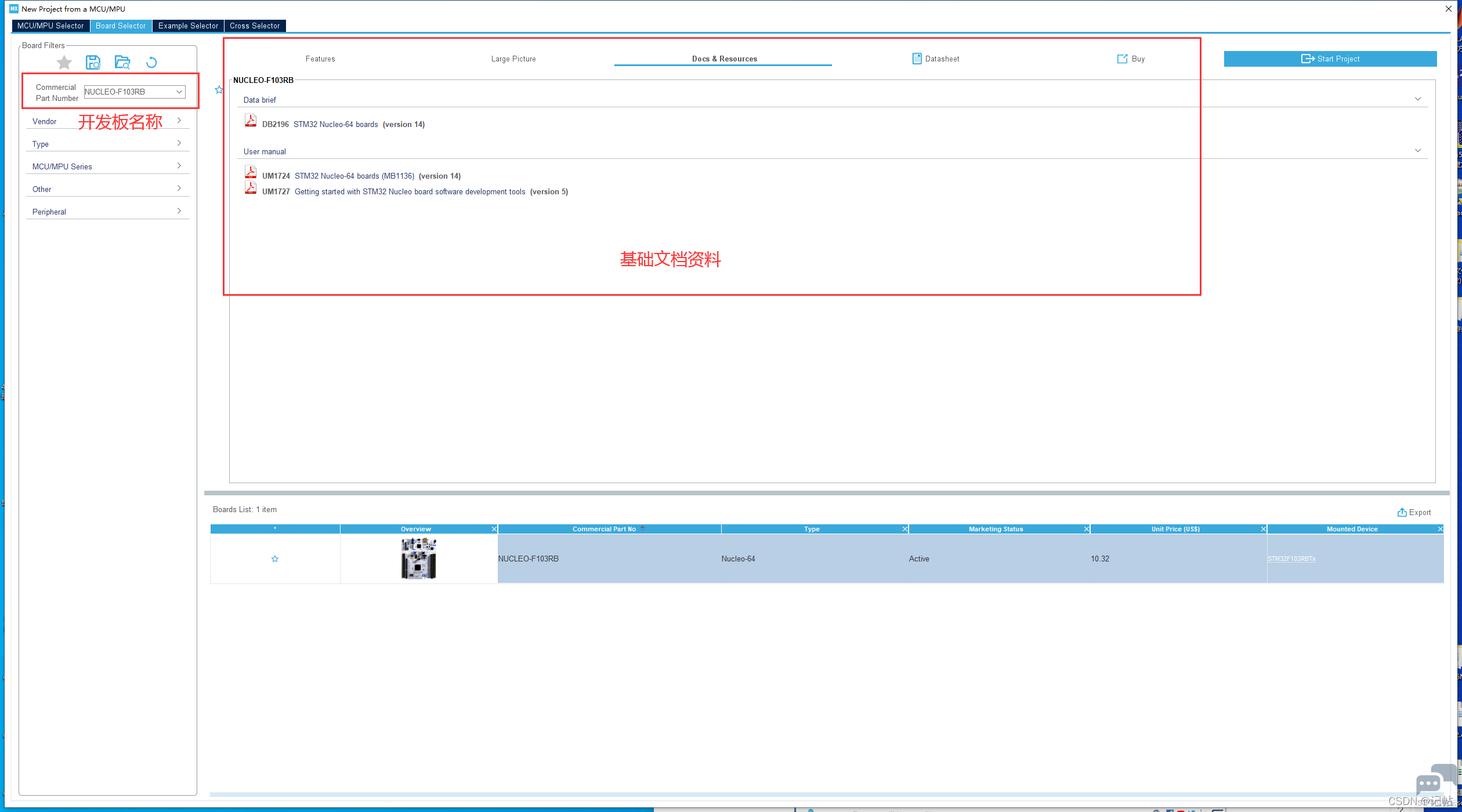

3 u) g0 L* c8 S7 I) j3 f创建时候，可以查看开发板或者芯片的基础资料。



或者查看ST官网,有资料进行下载。

7 @$ X0 N# D! F  B: W& W

查看HAL库手册

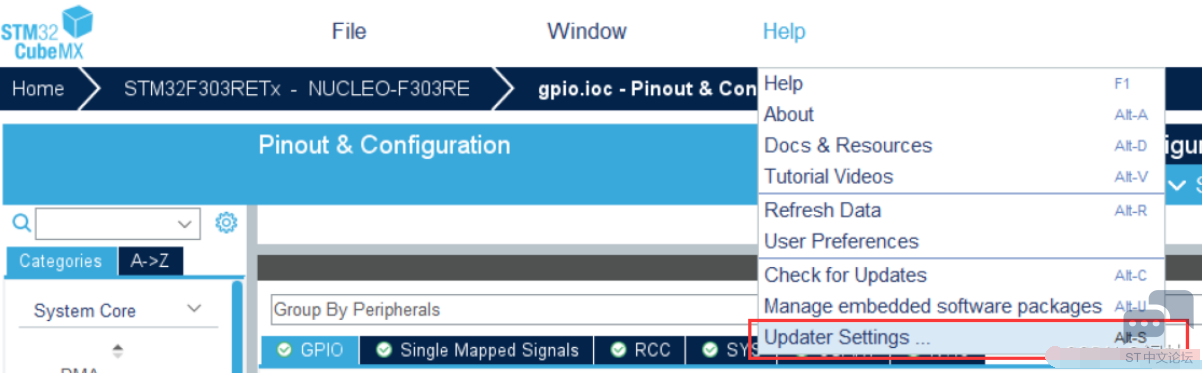

点击Help->Updater Setting


) l6 \' o* g4 }/ Y$ V

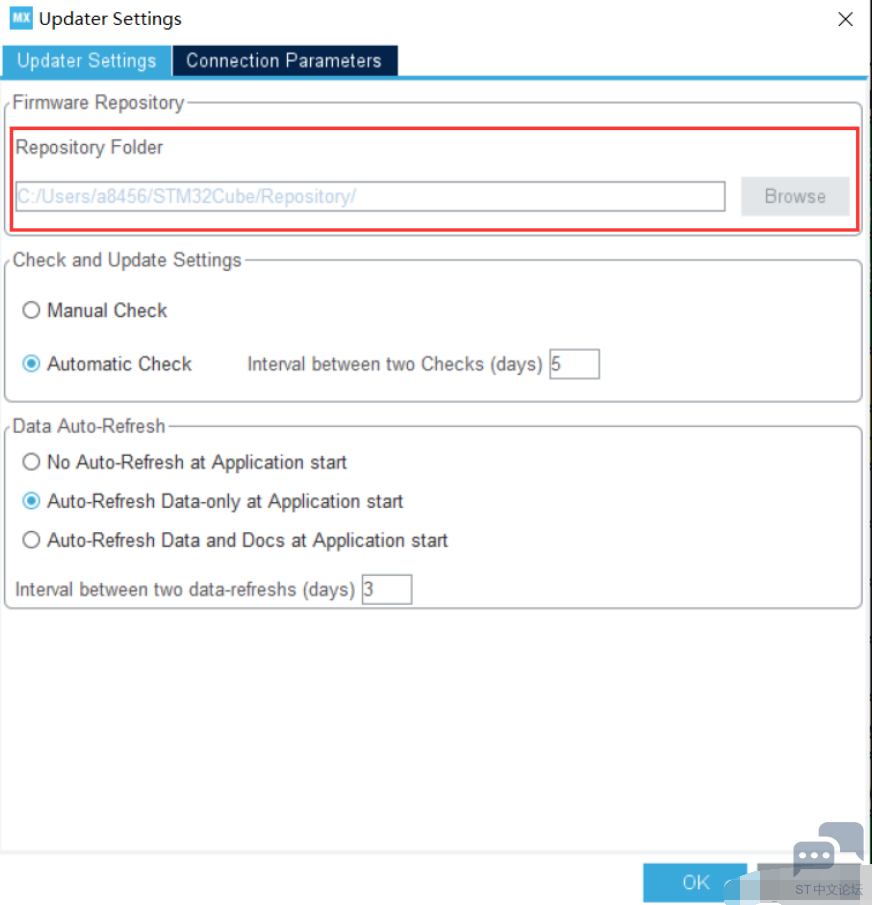

可以查看到目录。

! x: @" z2 M6 w! s
, R0 W6 I" c# s. b  ~& T

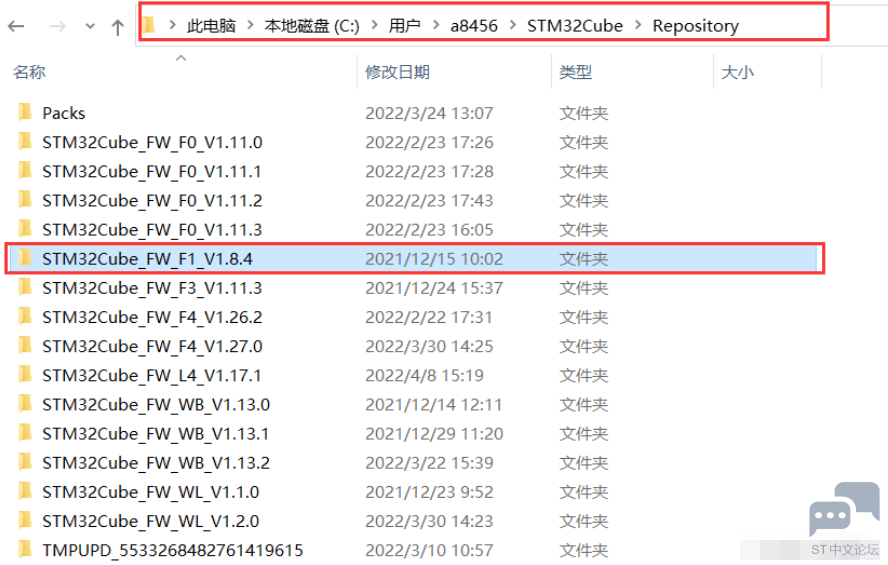

" x+ m& z+ x/ v% l/ o) r在该目录下可以查看到许多不同的包，以STM32F103为例，该说明文档在STM32Cube_FW_F1下。

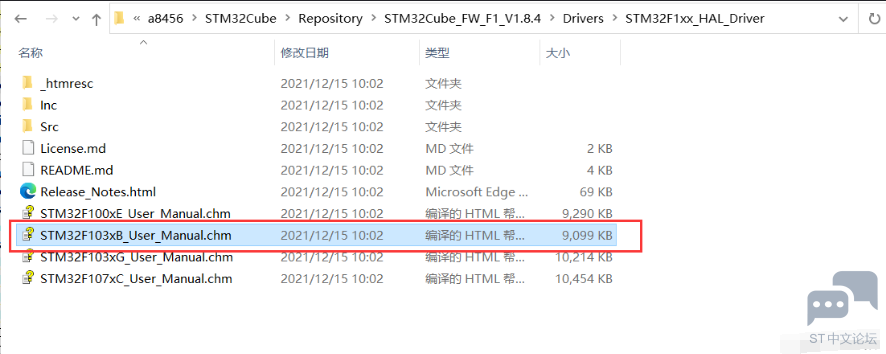

  k$ e% S9 s) S$ y, T4 K1 T8 ?进入Drivers\STM32F1xx_HAL_Driver中，可以查看到芯片对应的HAL库文档。

( v! `( t: {1 u" Z( t" F5 K/ F/ T: e

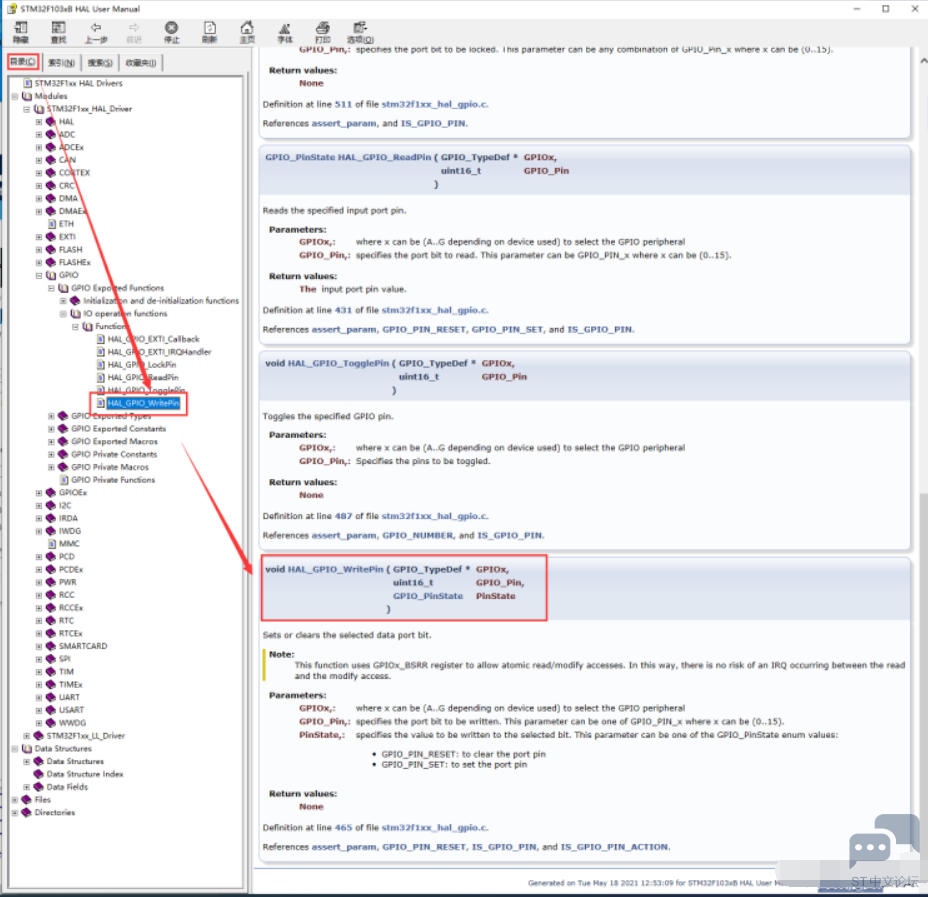

% K1 Y1 r9 b5 Z- c+ I9 h: P1 I以 HAL_GPIO_WritePin函数为例，可以通过目录进行查找。
; K2 M; c" s+ U2 Z

+ O4 s8 j1 J8 g5 q2 C! P8 ~+ q
( O/ z4 W4 s# y+ N也可以在索引中直接进行搜索。
6 r3 l- M0 c3 ]6 ^7 S; R

: _; g2 m. s8 X; B+ y3 K  Y  L
) _0 q4 K) l7 U
+ ?/ k# [! ?, J5 D生成案例

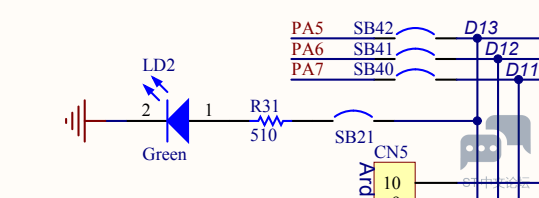

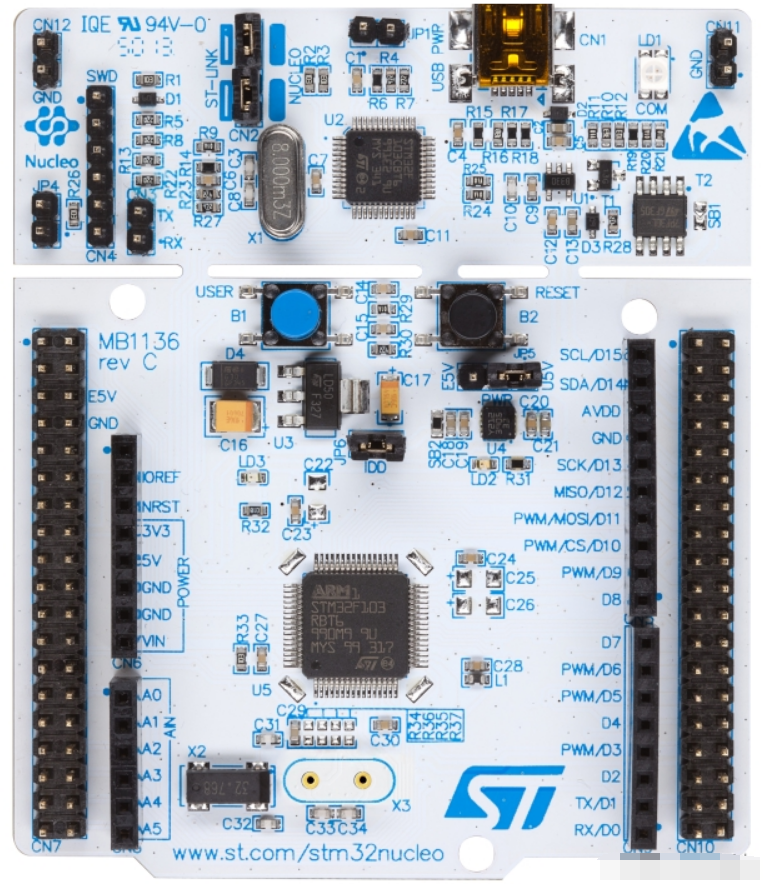

查看开发板资料，可以看到LD2的LED由PA5管脚进行控制。
3 n8 k9 I2 T( ?- y5 Z. ]( ~1 E7 j


. T0 D9 x5 B- p: \: t配置PA5为输出IO口。
+ f" ~* L' g" T: c
/ f" D8 f1 W$ R% m" X8 ~! W

也可以定义IO口为自己喜欢的名字。
/ ?4 l$ U9 @6 a* H

/ p, W" ?3 p2 D" p- E4 o
. J7 g2 E0 @: w, d) l工程设置

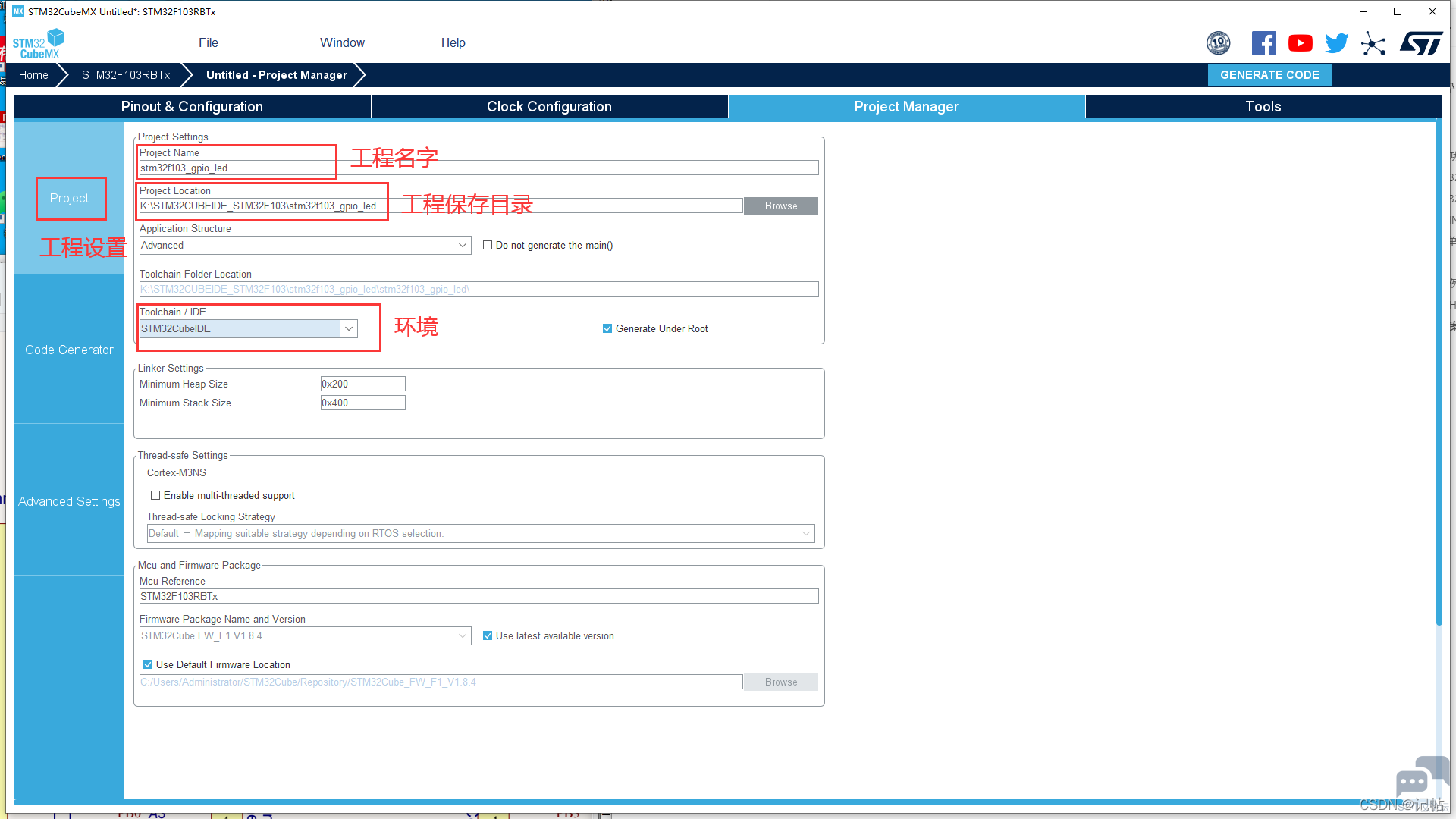

+ A# @- n( g, @0 u. a配置工程名称和路径。

: l+ J! s5 W: I" F7 {! D  I

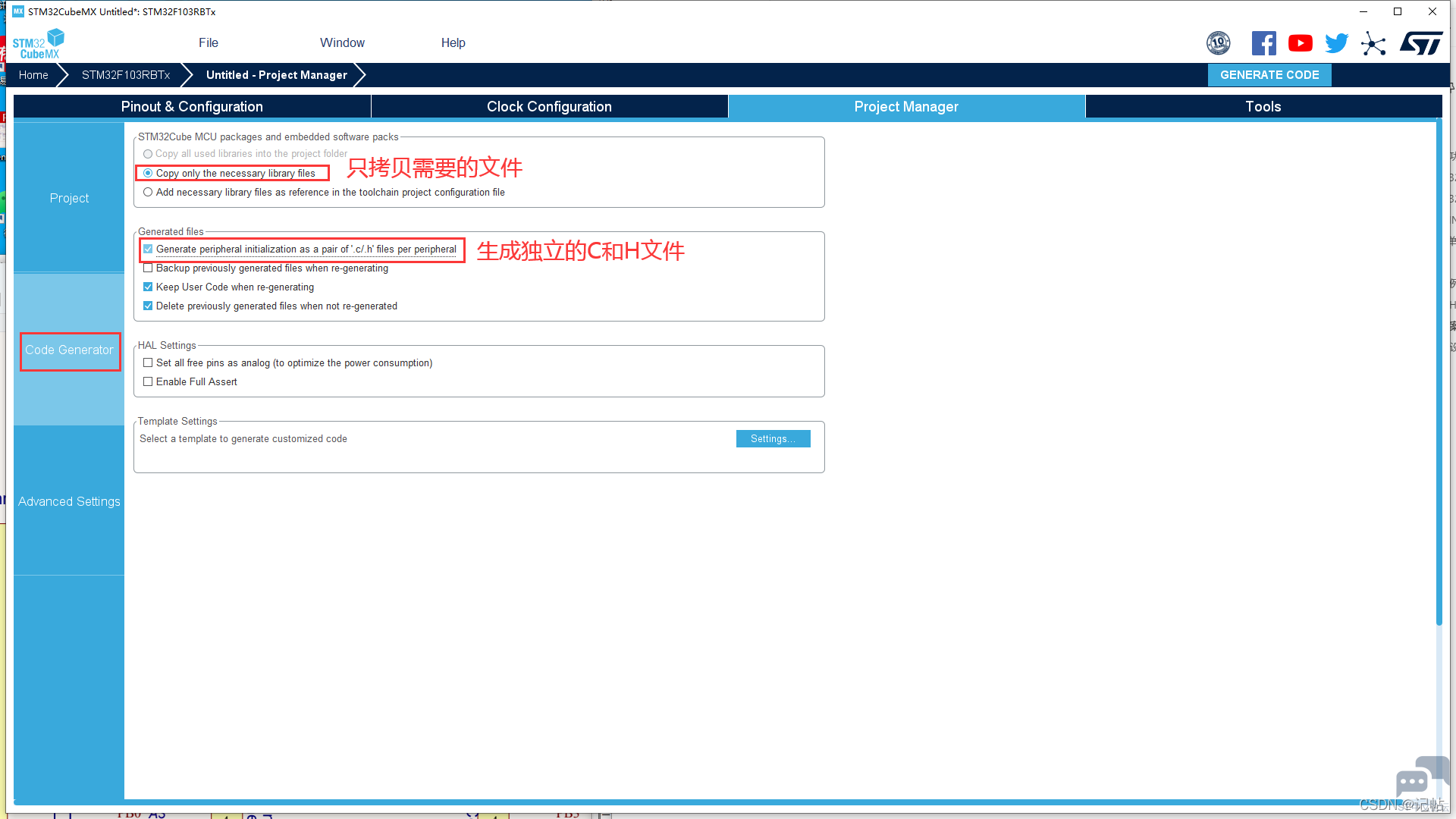

工程文件设置。
+ T# N2 z2 M: @8 p


, y/ d9 O, ]6 M6 r6 [0 C配置完毕点击GENERATE CODE。

" P$ D4 R6 L6 |9 @代码

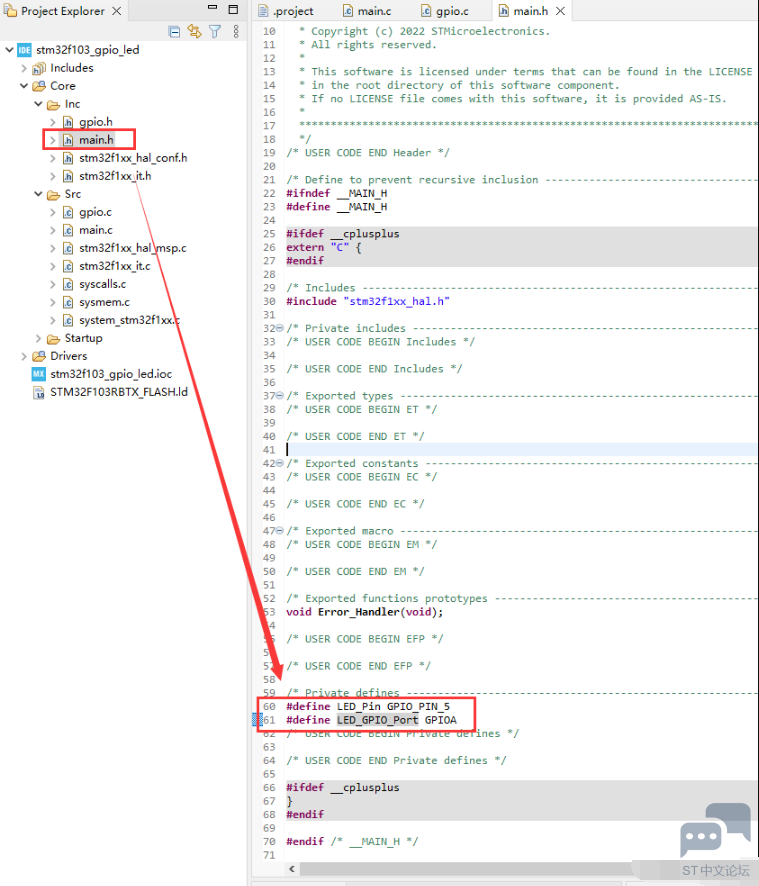

在inc文件夹中的main.h中，可以看到刚刚的PA5声明已经写入。

  R4 J* b: u7 a1 U4 U
4 Z  [9 \& E* v. R+ g
在主循环中加入灯闪烁的代码。

1.   /* USER CODE BEGIN WHILE */

2.   while (1)

3.   {

4.     /* USER CODE END WHILE */

5.

6.     /* USER CODE BEGIN 3 */

7.           HAL_GPIO_WritePin(GPIOA, GPIO_PIN_5, GPIO_PIN_RESET);
   ( B1 k- m8 C' i/ ]$ m3 o
8.           HAL_Delay(100);

9.           HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, GPIO_PIN_RESET);

10.           HAL_Delay(100);

11.   }

12.   /* USER CODE END 3 */

复制代码

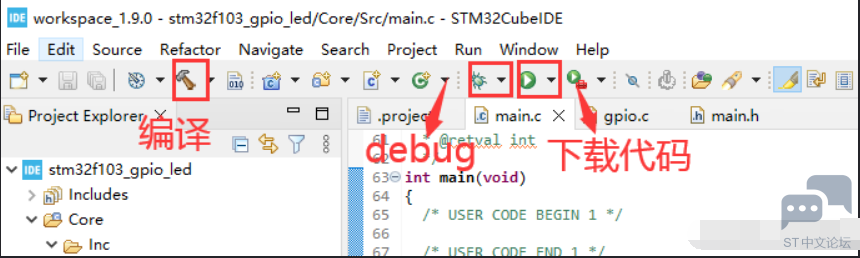

' c& Z5 ]) m. p2 A4 X6 l主要使用的按键如下，后续会讲解如何编译调试。
8 b5 [, H- R& s& x: p; L( k/ B

) m' ^# b+ ~% ^: {: ]' t
# D; `& R3 _' {3 {- L; f

& S# }2 p* R8 z" K8 e
