概述
! N* w/ h/ M- {8 p/ s. q本篇文章主要介绍如何使用STM32CubeMX移植到雅特力AT32F403AVGT7，并通过DAC输出电压，在芯片中有2个12位的DAC口可以供选择。

: y. h+ y+ T- Q4 t4 ?
( k5 `9 p, {5 W) V/ j
% O) o6 `) M# {5 y硬件准备

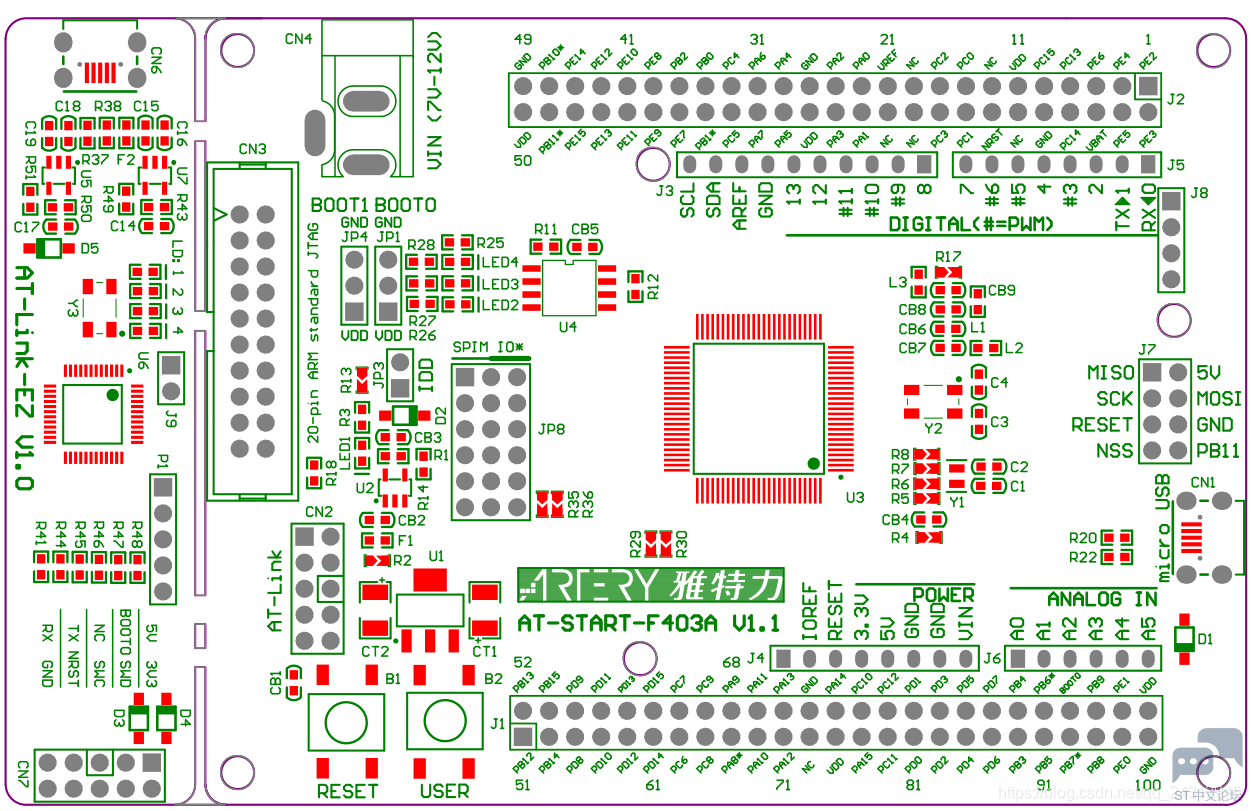

首先需要准备一个开发板，这里我准备的是雅特力AT32F403AVGT7的开发板：

6 g- b4 ^5 p8 t( s8 ?8 Q

选择芯片型号

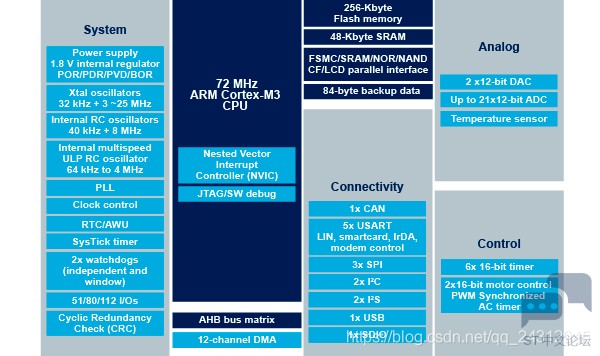

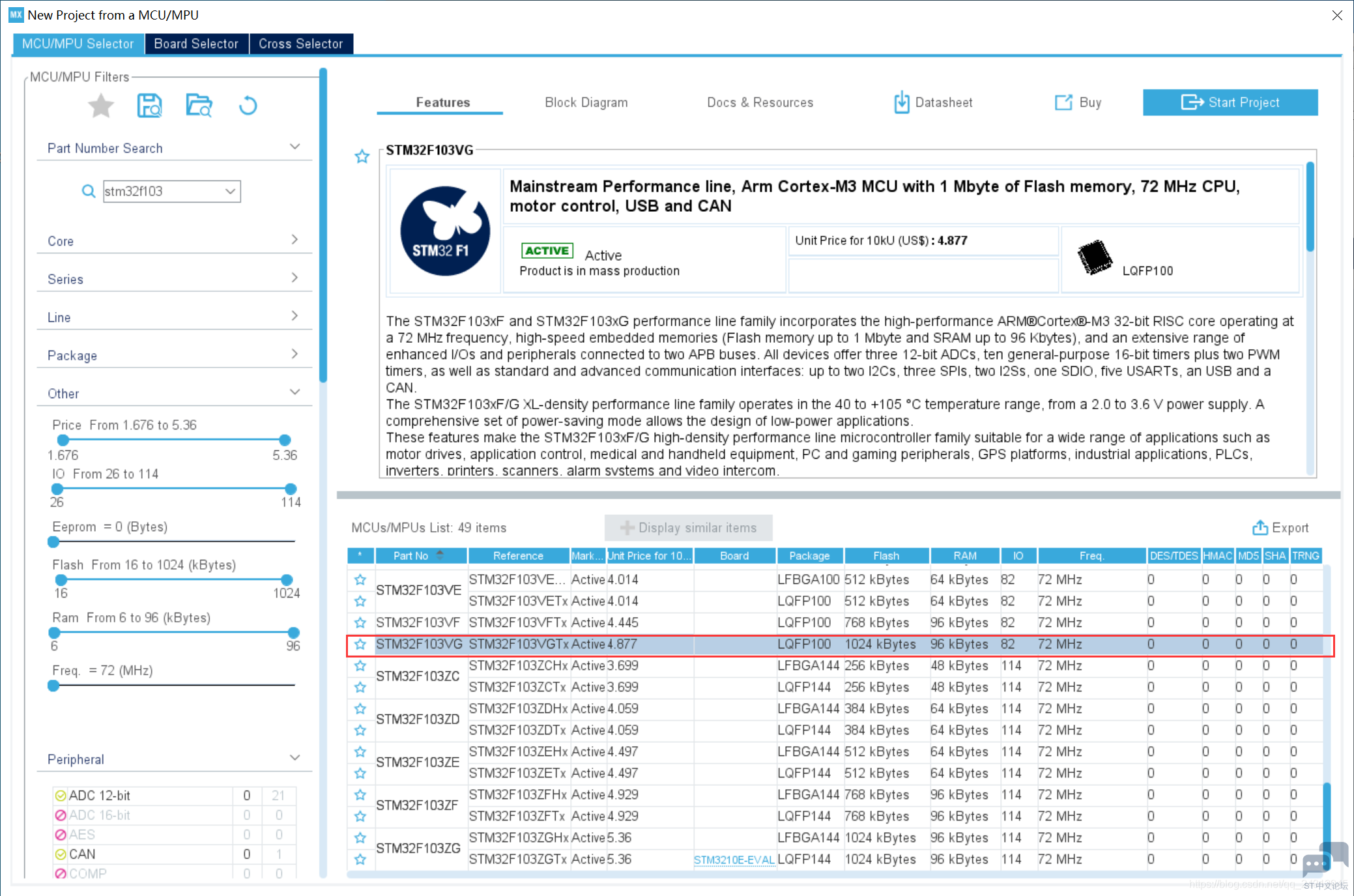

# w3 y  W. V2 n7 Z- f$ s7 i, U雅特力AT32F403AVGT7兼容STM32F103系列，故选取STM32f103VG进行开发。
4 u' ?* f9 o+ a0 N, J3 m* d
9 l: j8 g& z8 }! q- |9 Y

配置时钟源

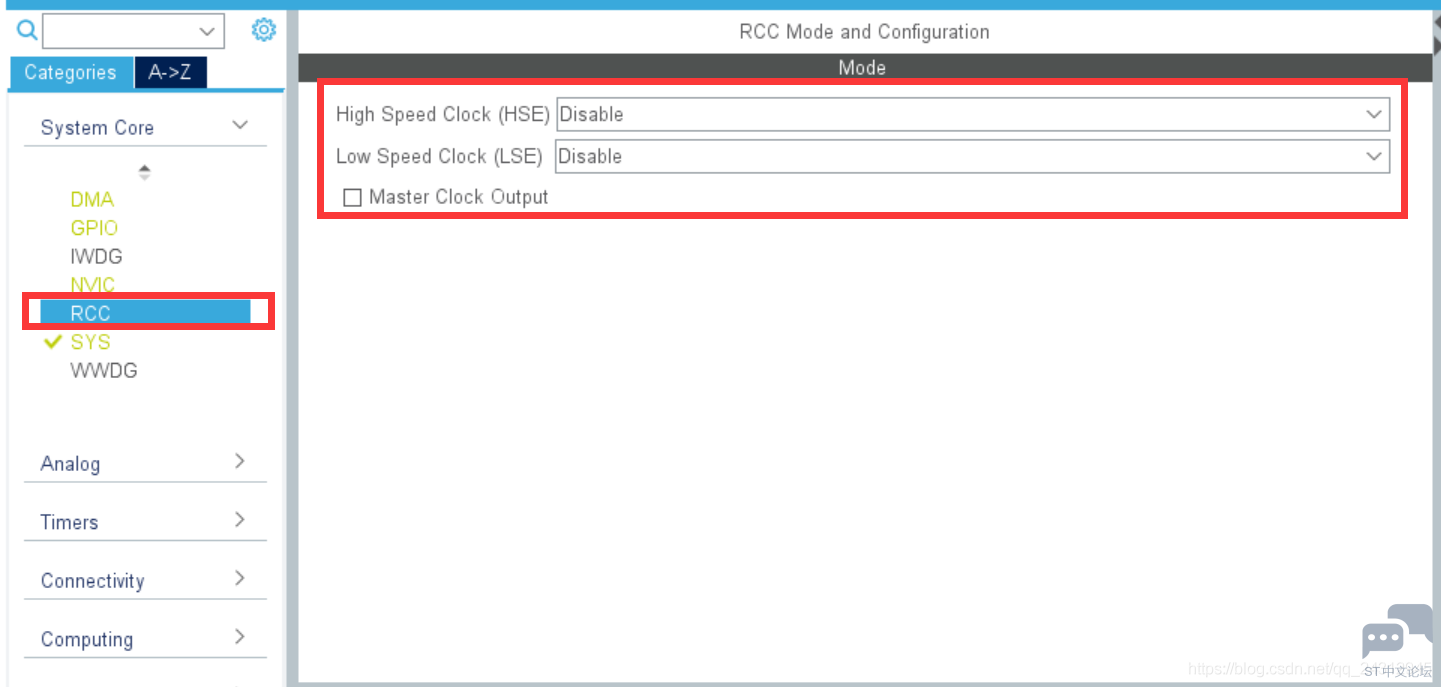

HSE与LSE分别为外部高速时钟和低速时钟，在本文中使用内置的时钟源，故都选择Disable选项，如下所示：
, t0 o+ C/ z8 i+ R$ w& h5 B

6 R* I2 G! ^9 _- n0 }
配置时钟树

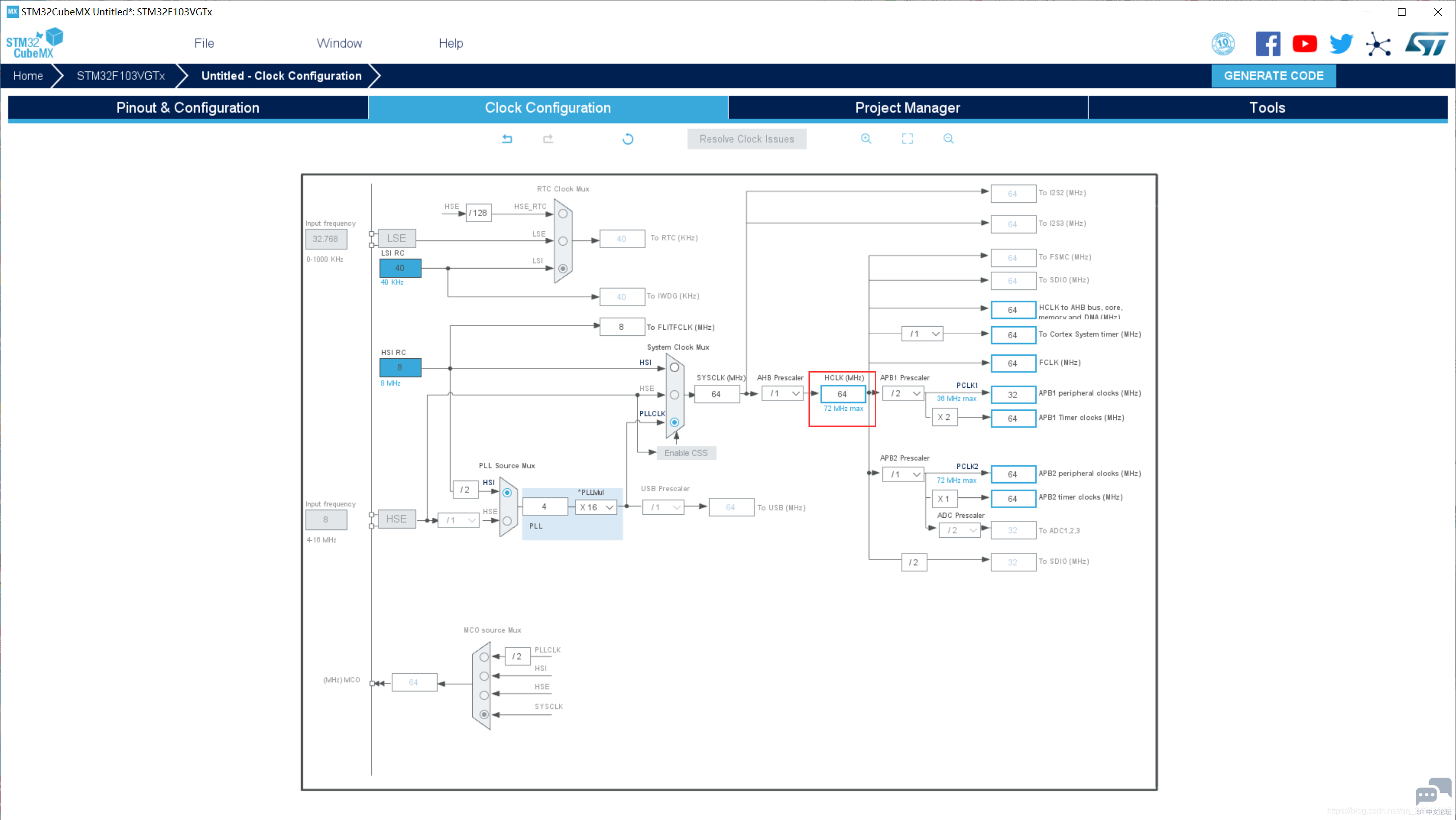

雅特力AT32F403AVGT7最高频率到240M，但是STM32F1的最高主频到72M，同时使用不使用外部晶振时候，最高速度只能到64M，所以配置64即可：
4 Q* {; L- x' E


DAC配置

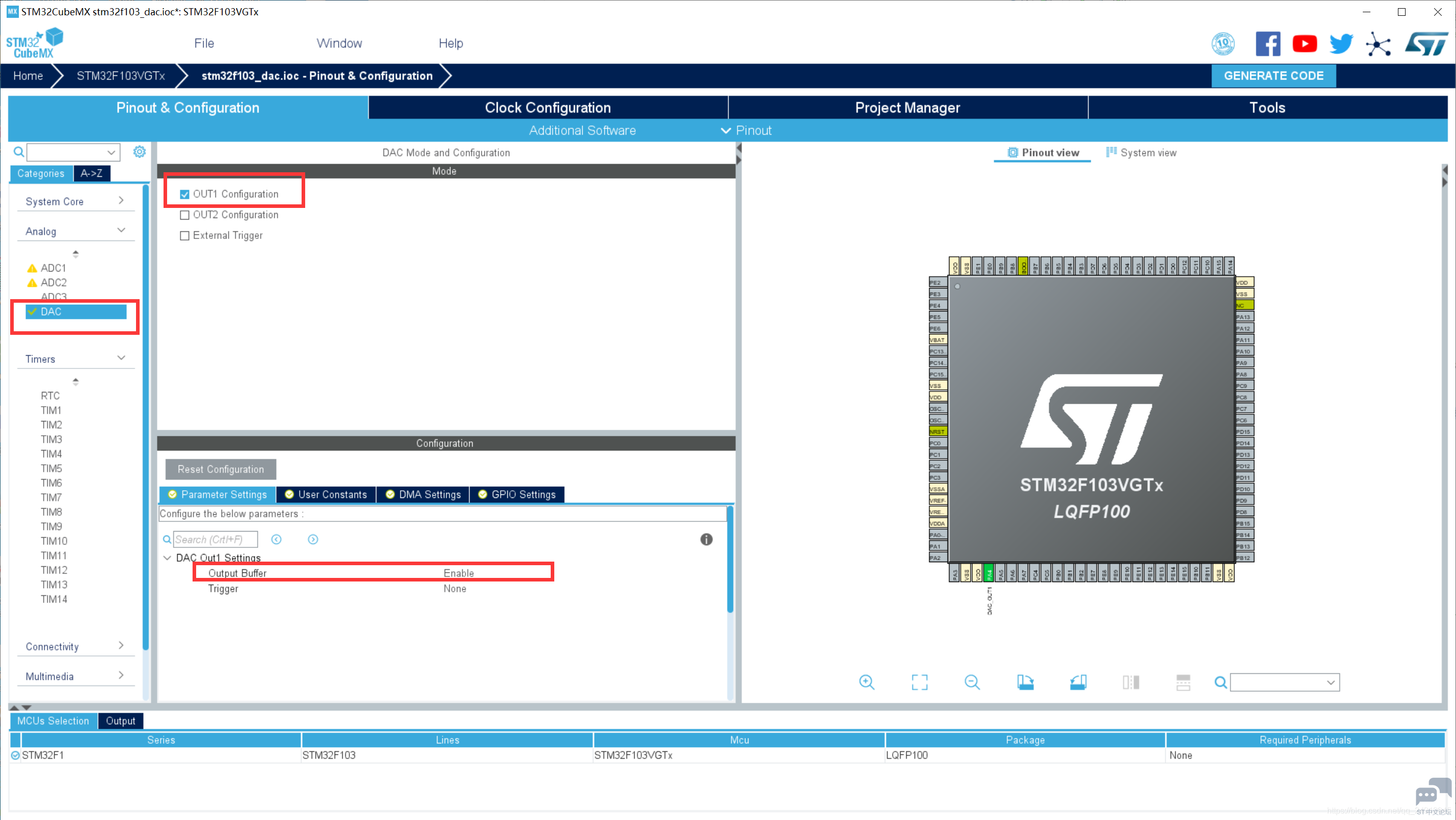

% R7 |0 i1 ~; g9 Z然后设置PA4为DAC_OUT1, 完整引脚配置如下图。
! s. L8 z5 m. [" L* H. h9 a' [

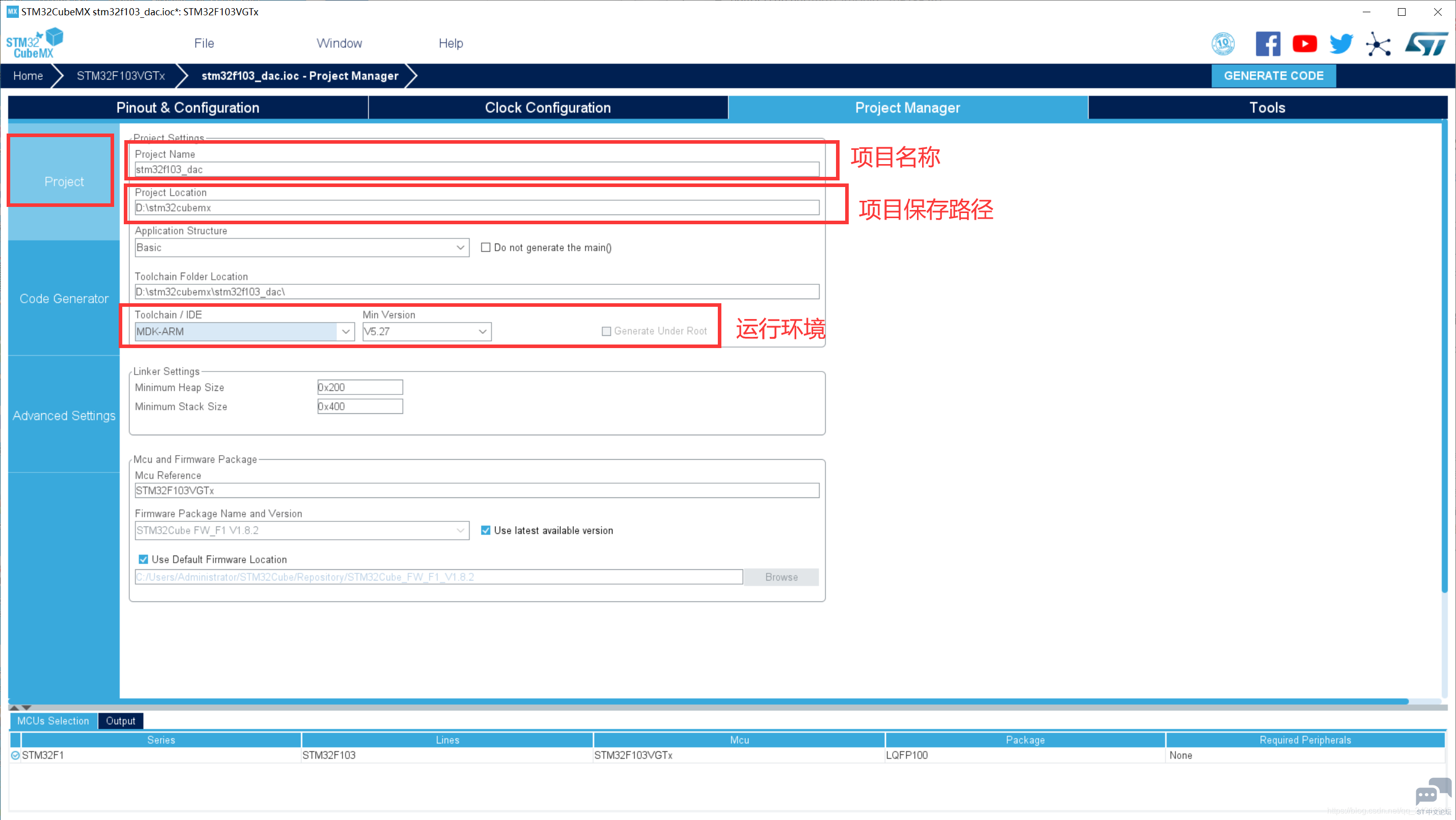

4 X2 e$ O5 P. w; u! k生成工程设置
注意在生产工程设置中不能出现中文，不然会报错。



5 d, F6 N4 O; n$ p$ x8 H7 }代码生成设置

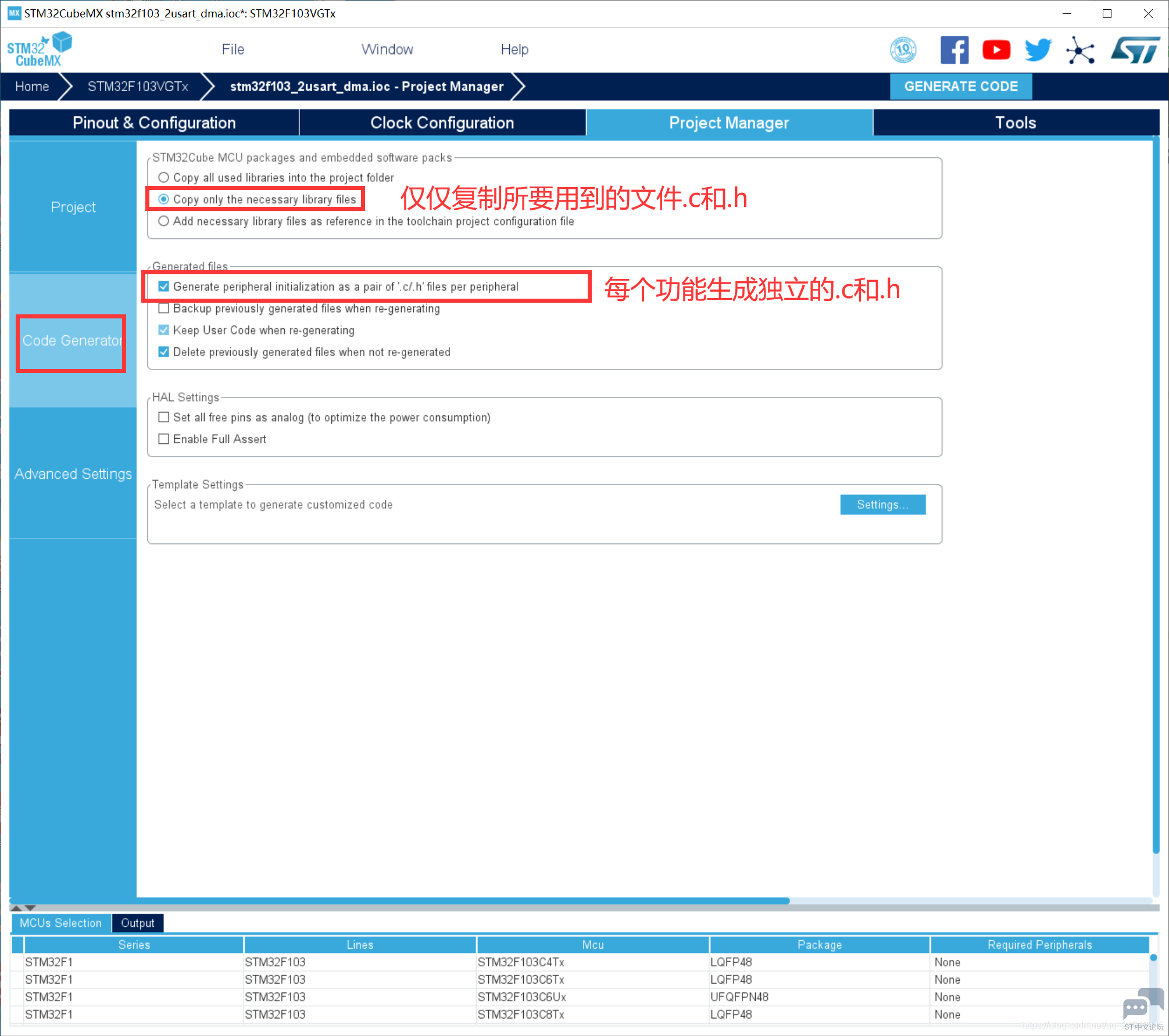

9 M! x3 X8 l: a5 d* |7 w& x. ~最后设置生成独立的初始化文件。
  G: ^' f8 u- |! ~+ G1 h
: i3 Z2 T. I0 [9 [5 O# v9 m* N& }

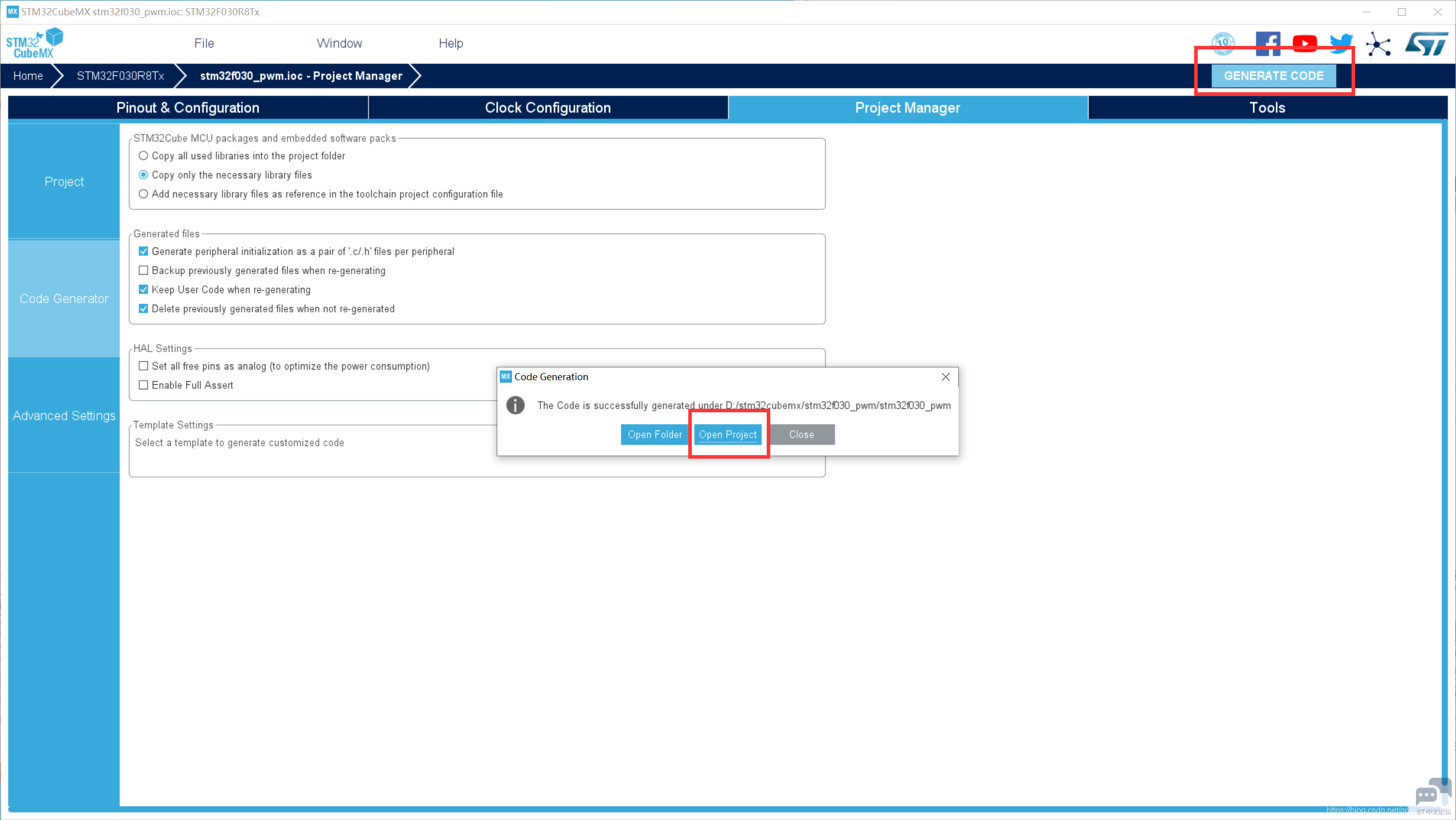

生成代码
/ c) Y4 @4 w/ c6 B7 D* T

) @( c$ x9 b) k  O1 j
代码编写
! L1 g" P8 P* ~6 o# \在main.c中，添加DAC电压变量定义。

1. /* USER CODE BEGIN PTD */

2. int dac_i=0;//定义DAC电压值

3. /* USER CODE END PTD */

复制代码

. A8 y! T. [1 T/ C/ G在main.c中，开启DAC通道1。

1.   /* USER CODE BEGIN 2 */

2.         HAL_DAC_Start(&hdac, DAC_CHANNEL_1);//开启DAC通道1
   8 ^) ^! m' x- E
3.   /* USER CODE END 2 */

复制代码

1 m* m6 G! F. \, d7 F2 V在main.c中，主程序输出电压值,因为是12位的dac，所以值只能是0-4095.
8 E9 m) j9 R3 G) Q, O
3 L0 ~$ P  ~* r8 u( N

1.   /* USER CODE BEGIN WHILE */

2.   while (1)

3.   {
   " P7 Q1 b) X( ^. ~/ h
4.     /* USER CODE END WHILE */
   ; p# ~( W+ E4 I
5.
   $ m( E% R$ b* @5 E
6.     /* USER CODE BEGIN 3 */

7.                 if(dac_i<4096)
   ( _* V: c' ~0 ~8 e" z3 ?% i) T
8.                 {
   0 A! H' m5 M& G' K
9.                         dac_i++;

10.                         if(dac_i%512==0)//使得输出波形为阶梯状

11.                                 HAL_DAC_SetValue(&hdac, DAC_CHANNEL_1, DAC_ALIGN_12B_R, dac_i);//设置DAC值为dac_i
    0 e! t' C% U6 o4 }
12.                 }
    / C' V+ C% M3 @
13.                 else

14.                         dac_i=0;

15.   }
      p$ F8 T8 K0 X
16.   /* USER CODE END 3 */

复制代码

/ d. ]2 g2 ~$ h, _& C, ^1 M+ [结果演示

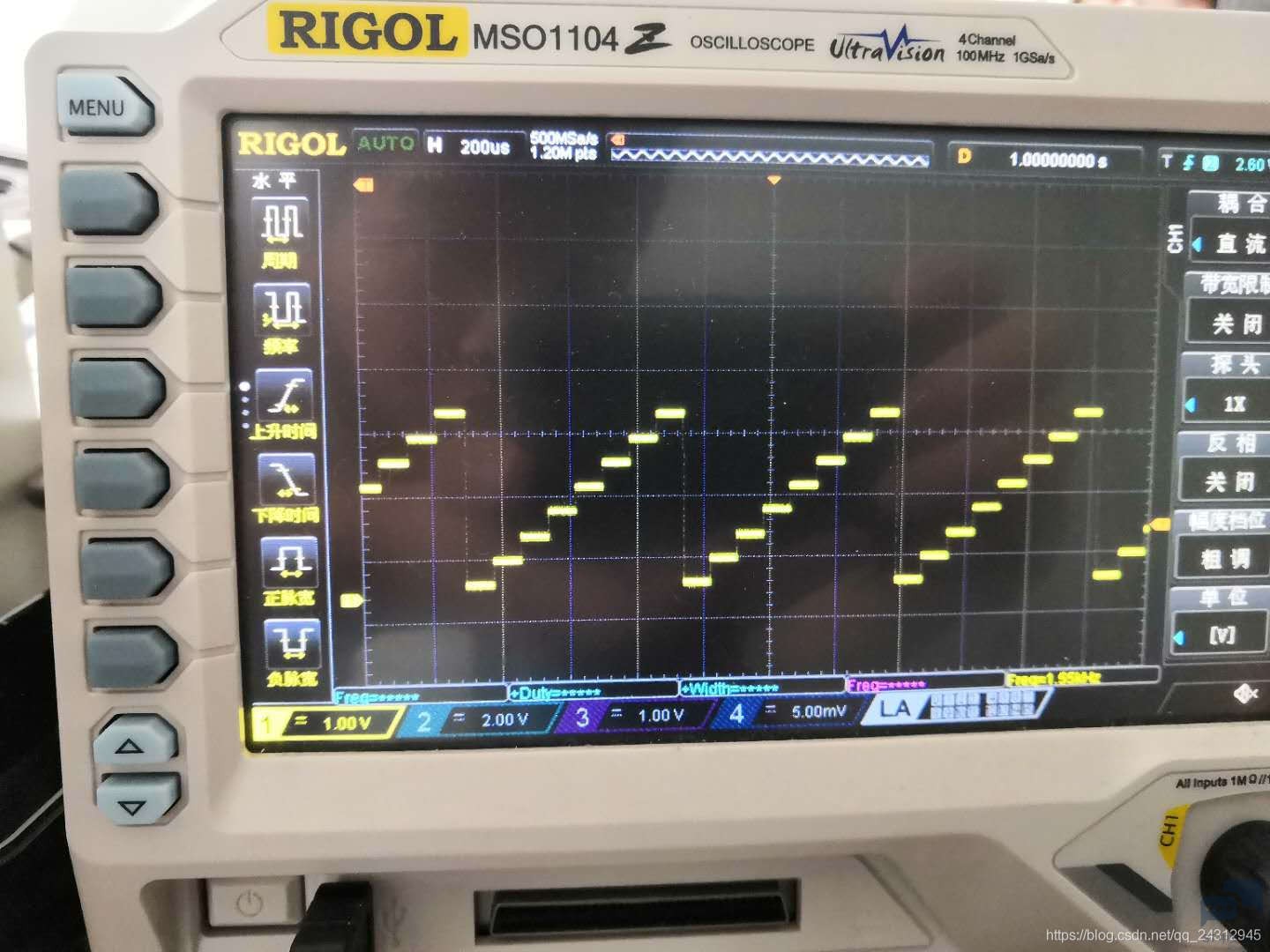

因为是输出为阶梯状，每变量每增加512，电压改变一次，故应该有8个阶梯，分别是0,512,1024,1536,2048,2560,3072,3584。
& v, a- x. a9 C3 {
& @# r" W" i+ n# f0 O
