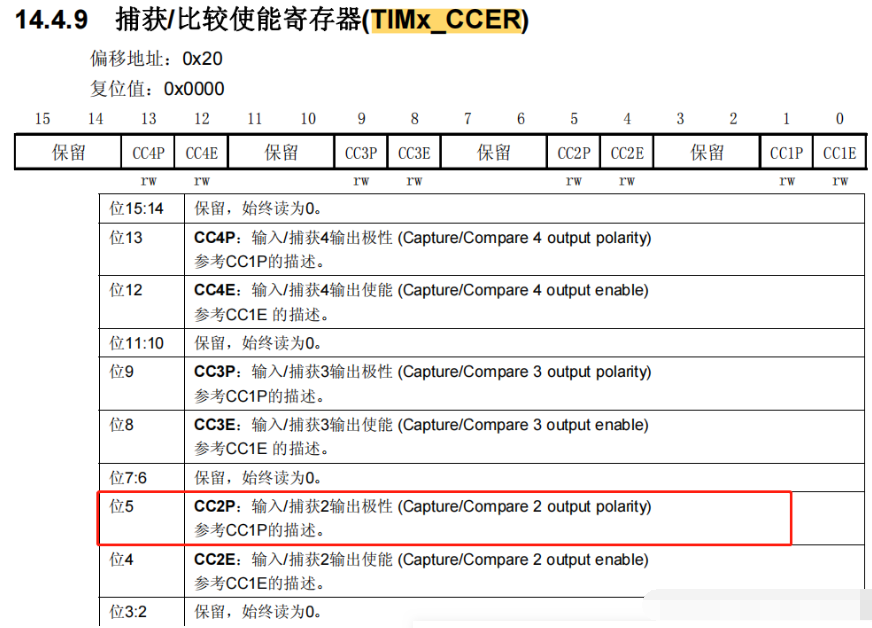

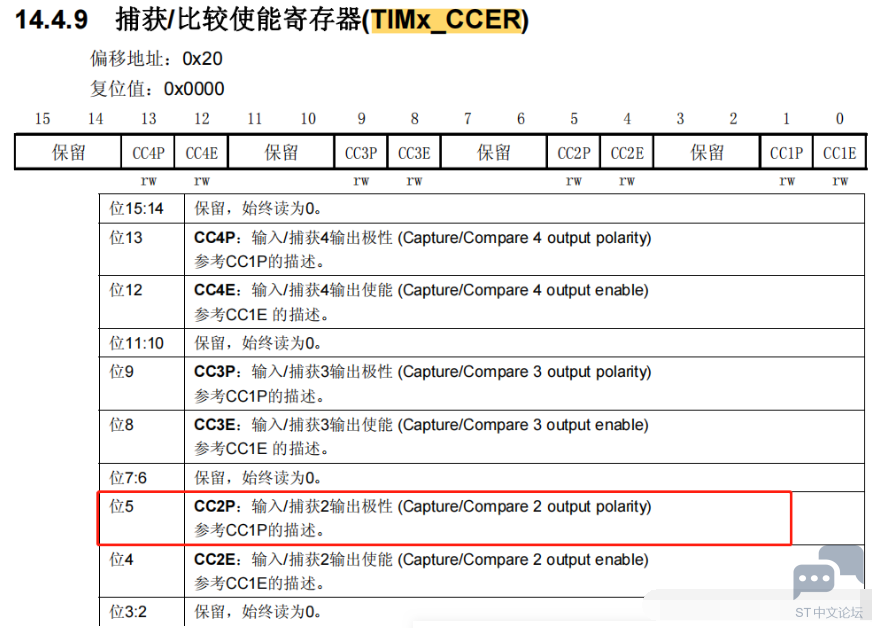

STM32捕获/比较使能寄存器如上，可见位5控制了通道2的PWM输出绑定到对应的GPIO口，

. O0 a: U* x; d7 L$ t0：关闭 - OCx，禁止输出
2 A6 h: k1 j, A2 N
1：开启 - OCx，信号输出到对应的输出脚
: Y+ n; f' T5 [
$ v( l1 r/ }: G' T" o) T那么问题来了，我们在进行PWM初始化的时候，使用如下代码，将输出脚设置为复用推挽输出，当使能PWM输出时，引脚电平由PWM控制，但是禁止PWM输出时，引脚电平是什么状态呢？
9 ~% Q( m* e" G: w
$ H- L: H" @6 [) [0 g- {; {9 P

1.     GPIO_InitStructure.GPIO_Pin = GPIO_Pin_7;

2.     GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;

3.     GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
   0 T! v  i0 z( D0 f3 b
4.     GPIO_Init(GPIOA, &GPIO_InitStructure);

复制代码

7 V" D# x- ~$ L( t我们使用如下代码测试，

1.         for(;;)
   % Z/ `$ ^  B9 J* k$ m2 g; e, T7 ~
2.         {
   % W: @! ?) q& ]( E; b- i. f
3.                 //禁止PWM输出

4.                 TIM3 -> CCER  &= 0XFFEF;
   ) Y: [6 f$ Y% O. K9 g. ~, n
5.                 delay_ms(50);

6.                 //打开PWM输出
   0 |6 |- ~- C6 d1 d  ?7 X
7.                 TIM3 -> CCER  |= 1 << 4;

8.                 delay_ms(50);
   ( k1 B. V. k. q% T) J# l. v
9.         }

复制代码

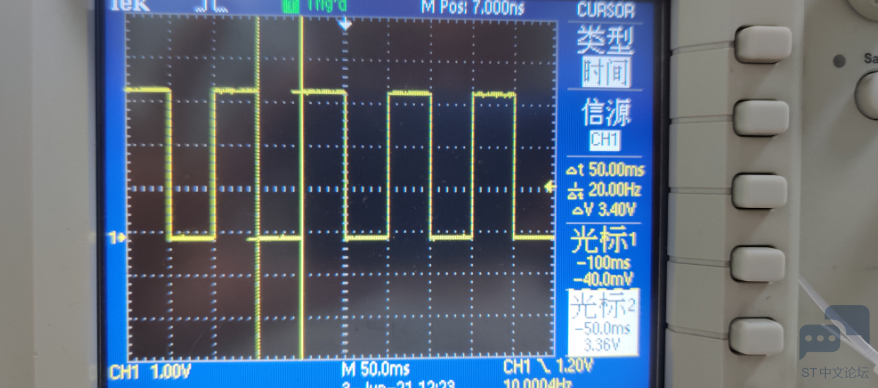

4 ?- O* n& R4 ~: o4 B# VPWM初始化配置导致PWM输出时一直为高电平，如下波形，PWM输出50ms高电平，50ms低电平，So，当PWM输出被禁止时，其对应的输出引脚为低电平。


7 M' M- ?" r1 l: z, P) J

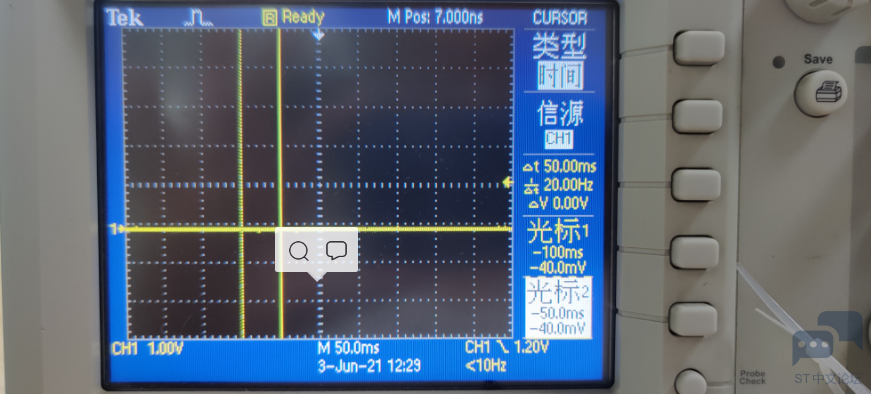

另外，将PWM输出极性翻转，也就是PWM输出时一直为低电平，此时的波形如下，一直为低电平，说明PWM禁止输出时，引脚电平与PWM输出极性无关，为低电平。
